시마노 13포스마스타 ForceMaster 3000MK
이제품은 입고하자마자 돌아가지 않고 문제가 많아서 바로 개봉했습니다.
일단 내부 바닷물 부식과 고착 엄청납니다;;;;
기어부분먼져 분리시작 합니다.

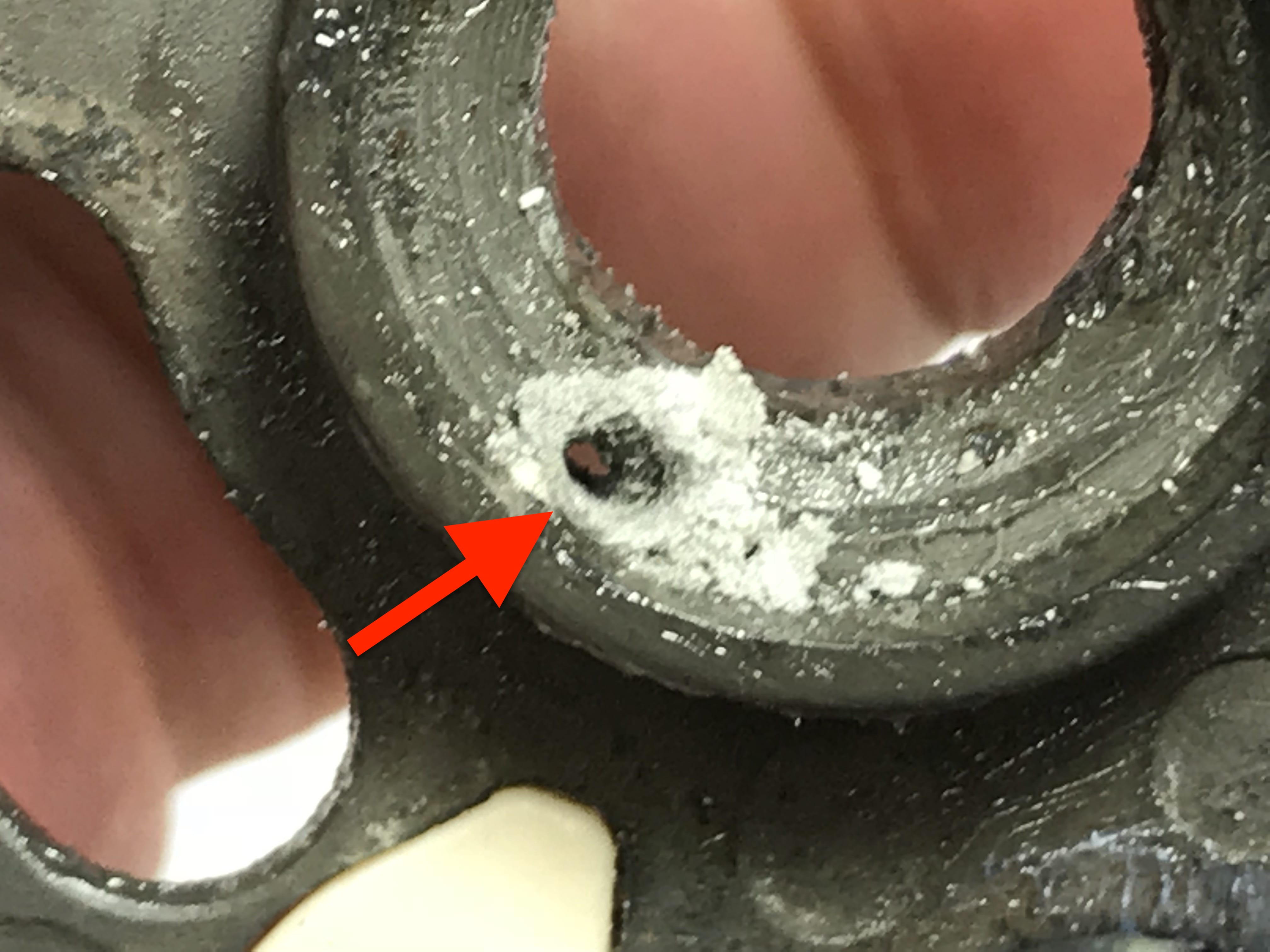

기어사이사이 소금과 산화된 것들 많이 보입니다….
이러면 전동릴세척 후 조립을 해도 소리가 나는데 …..

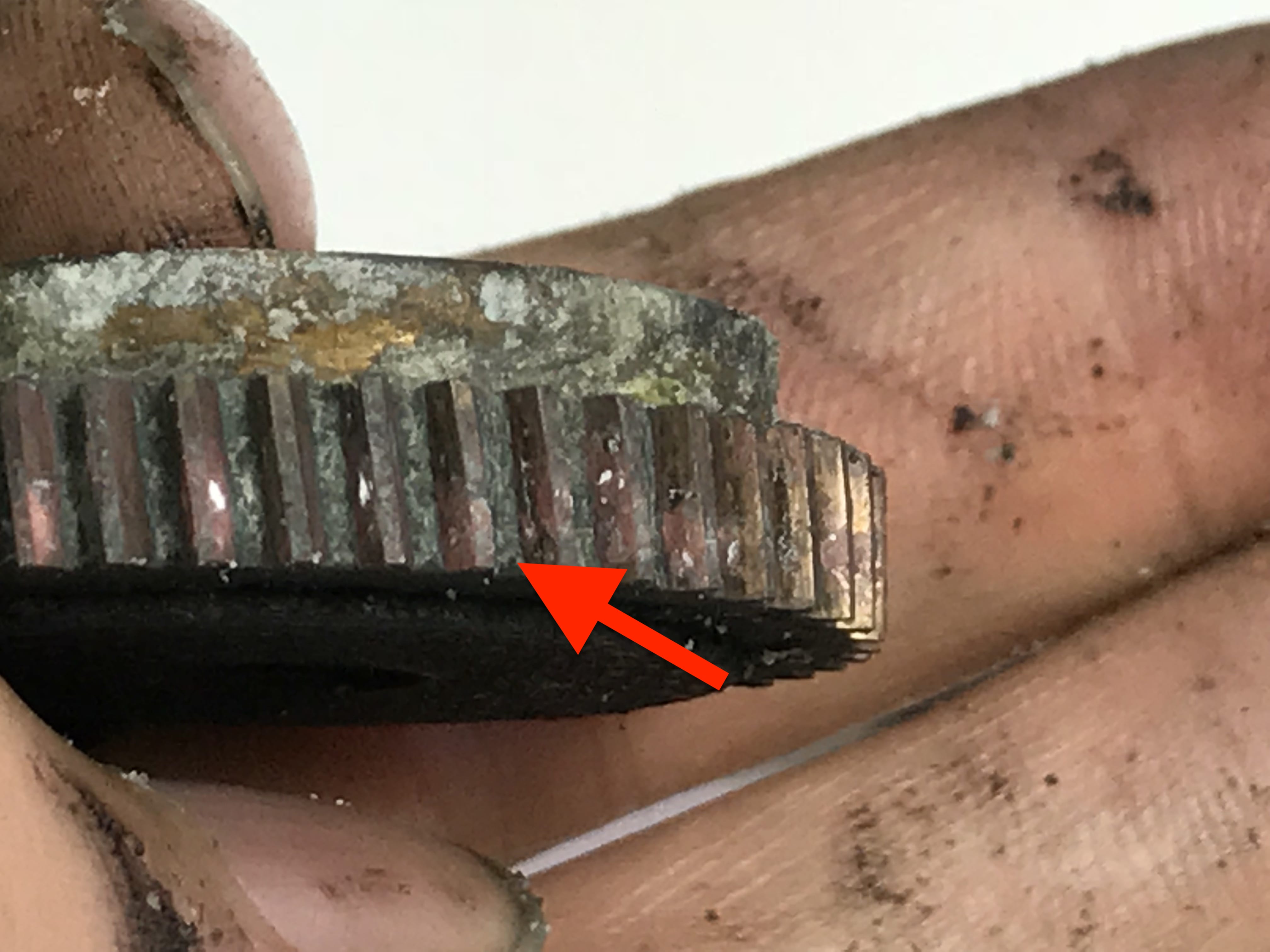

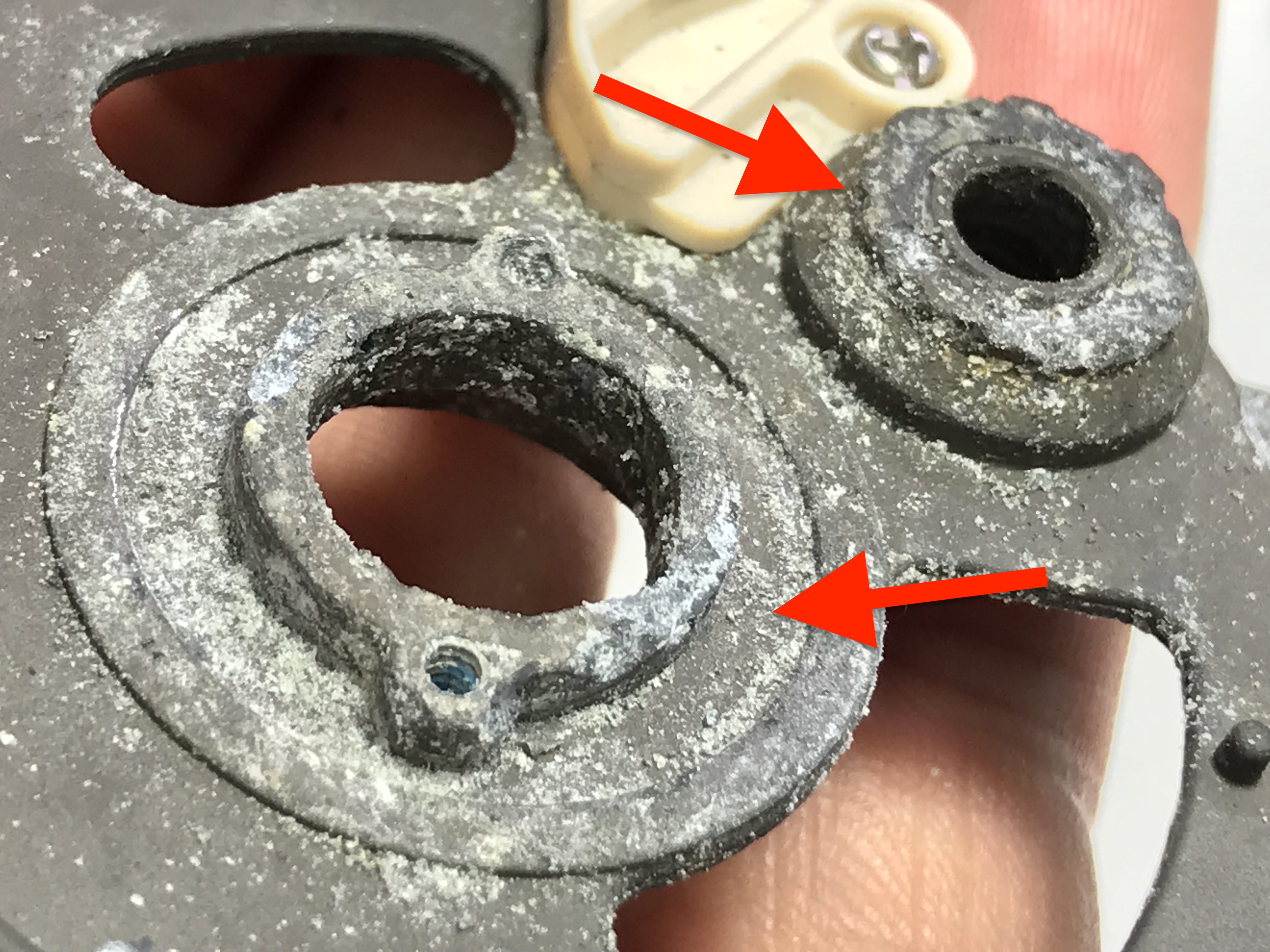

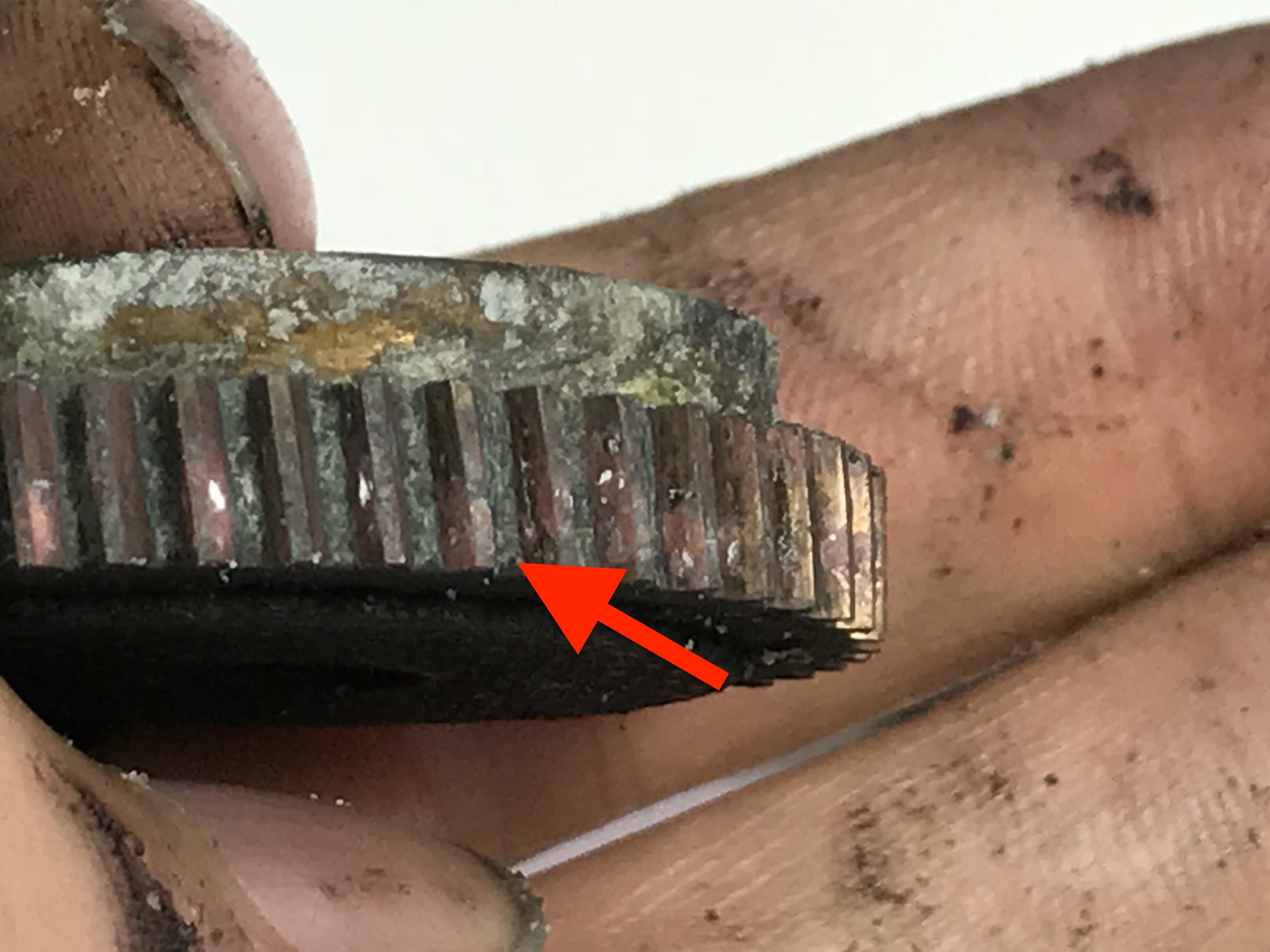

아래의 사진에서 보는것처럼 사이사이 고착 및 기어가 돌아가는 회전구간에는 마모가 많이 있습니다.
릴세척 후 연마해서 진행 해야 할 듯 합니다.

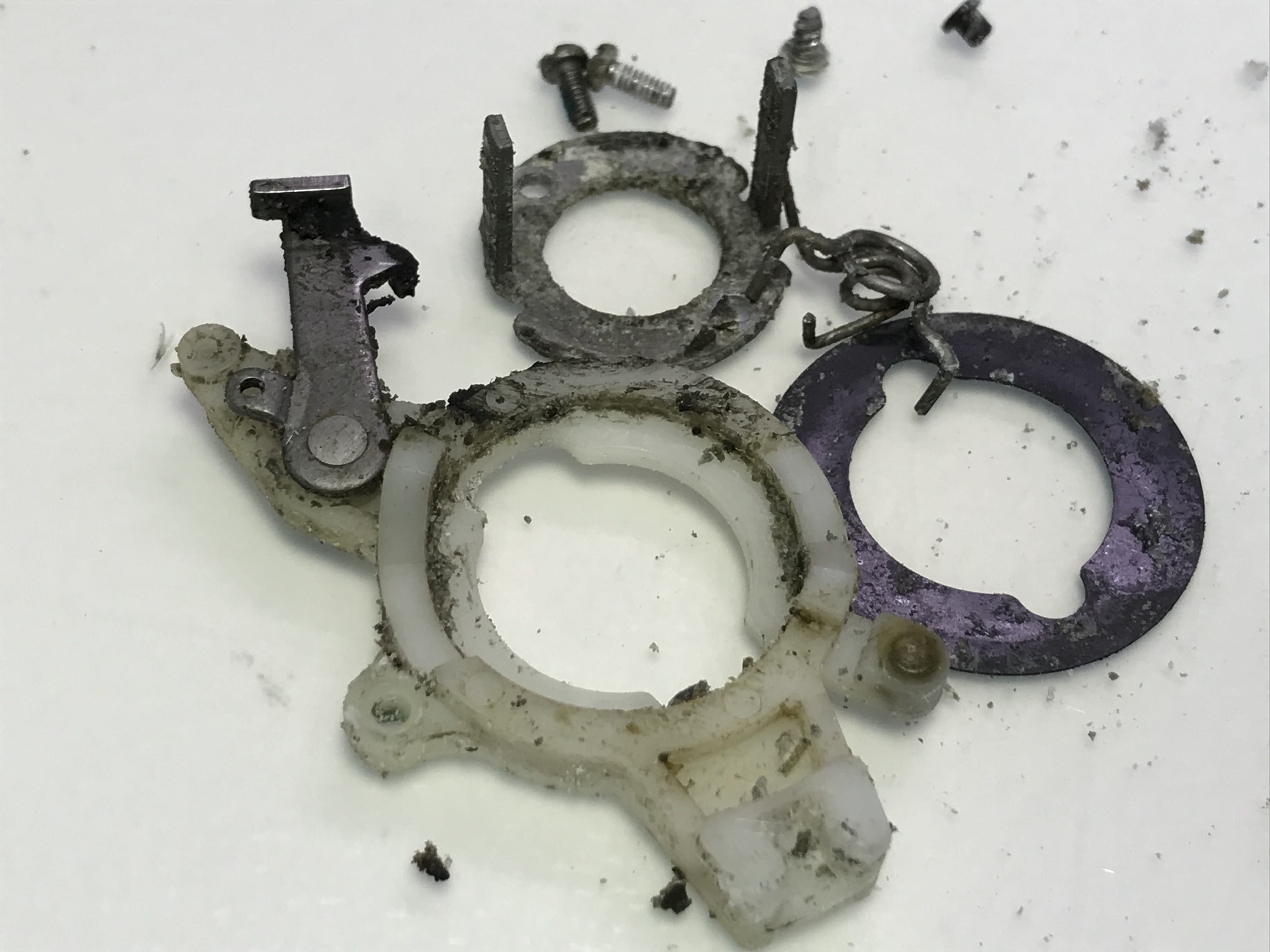

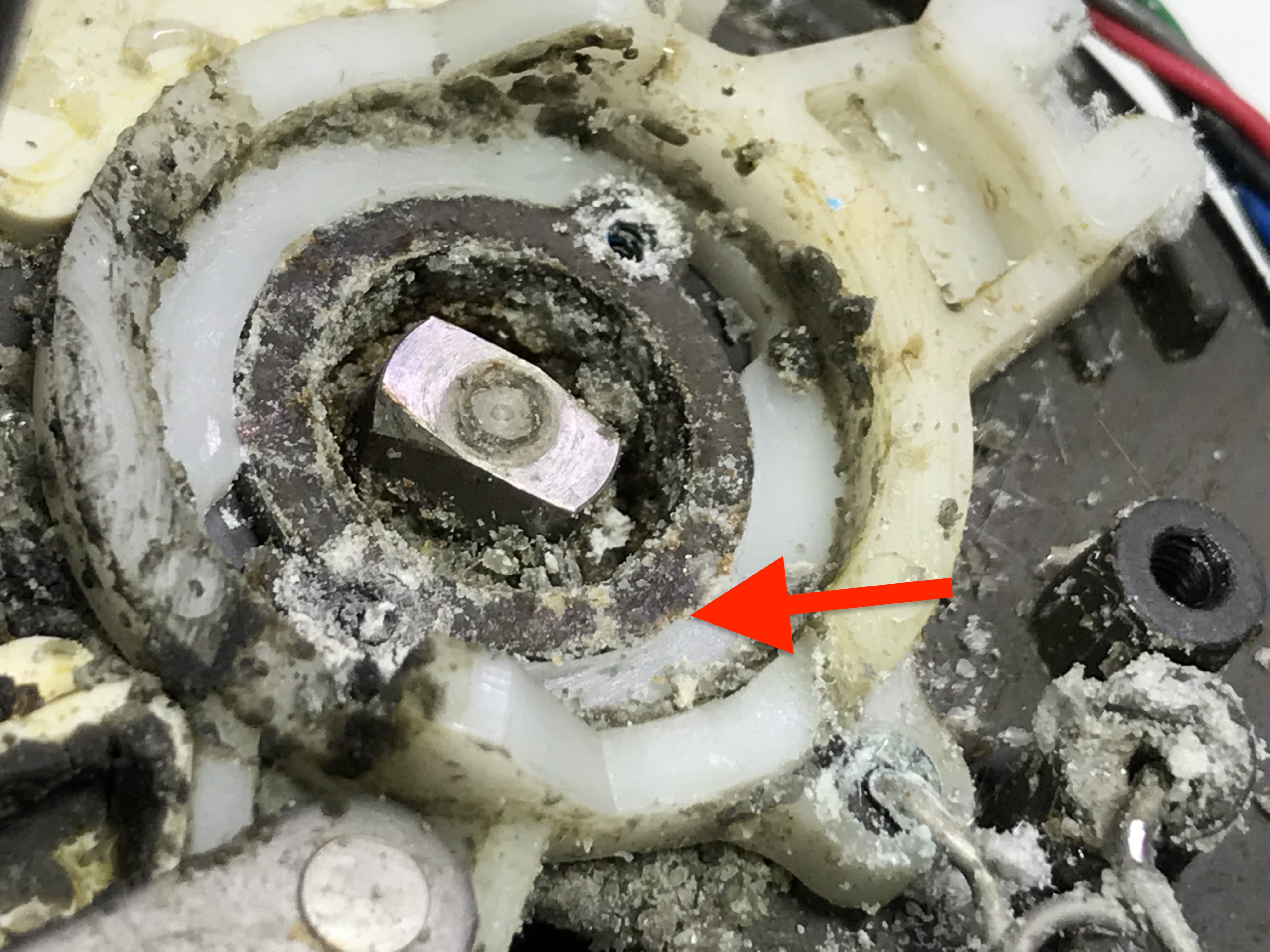

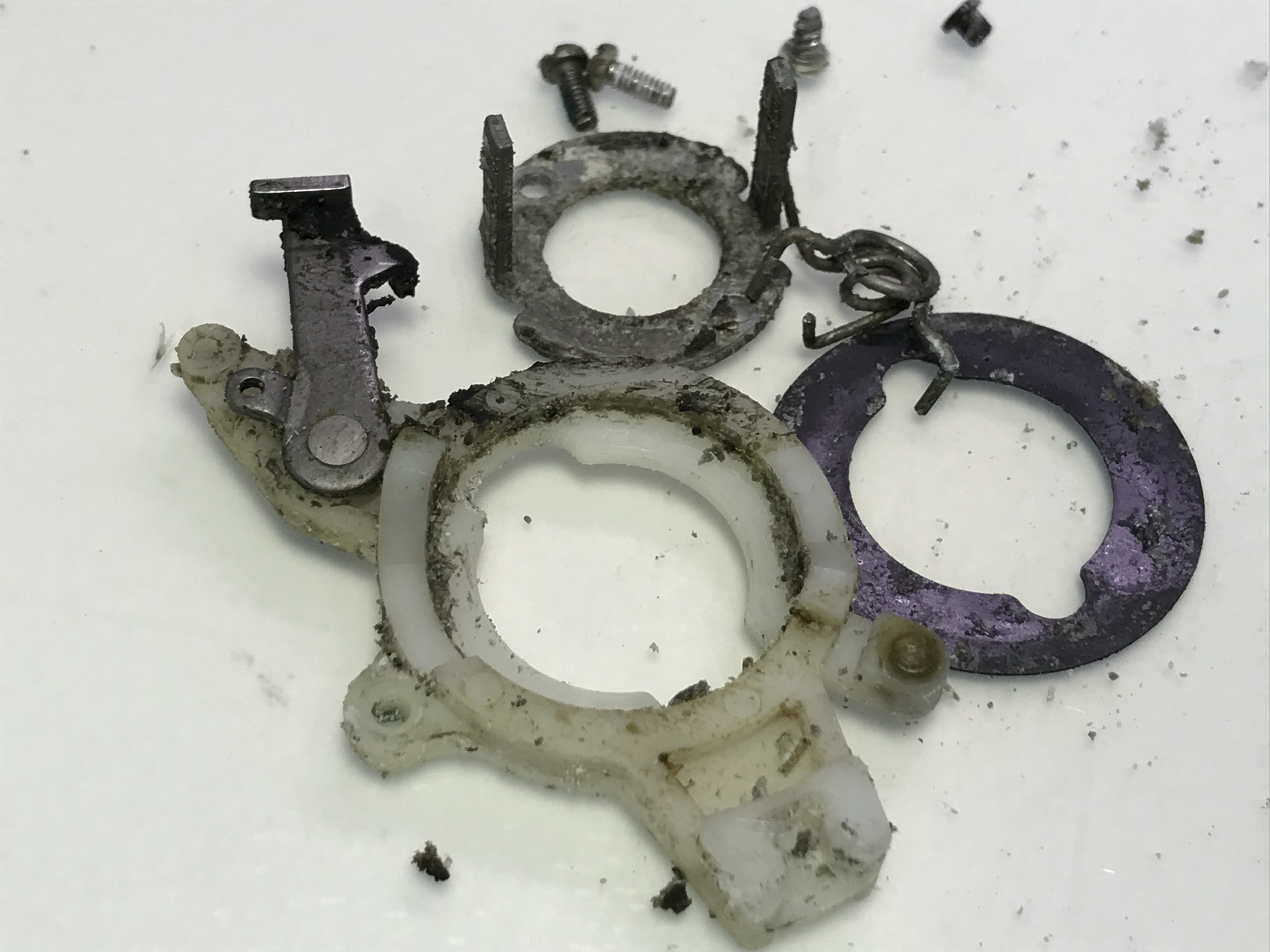

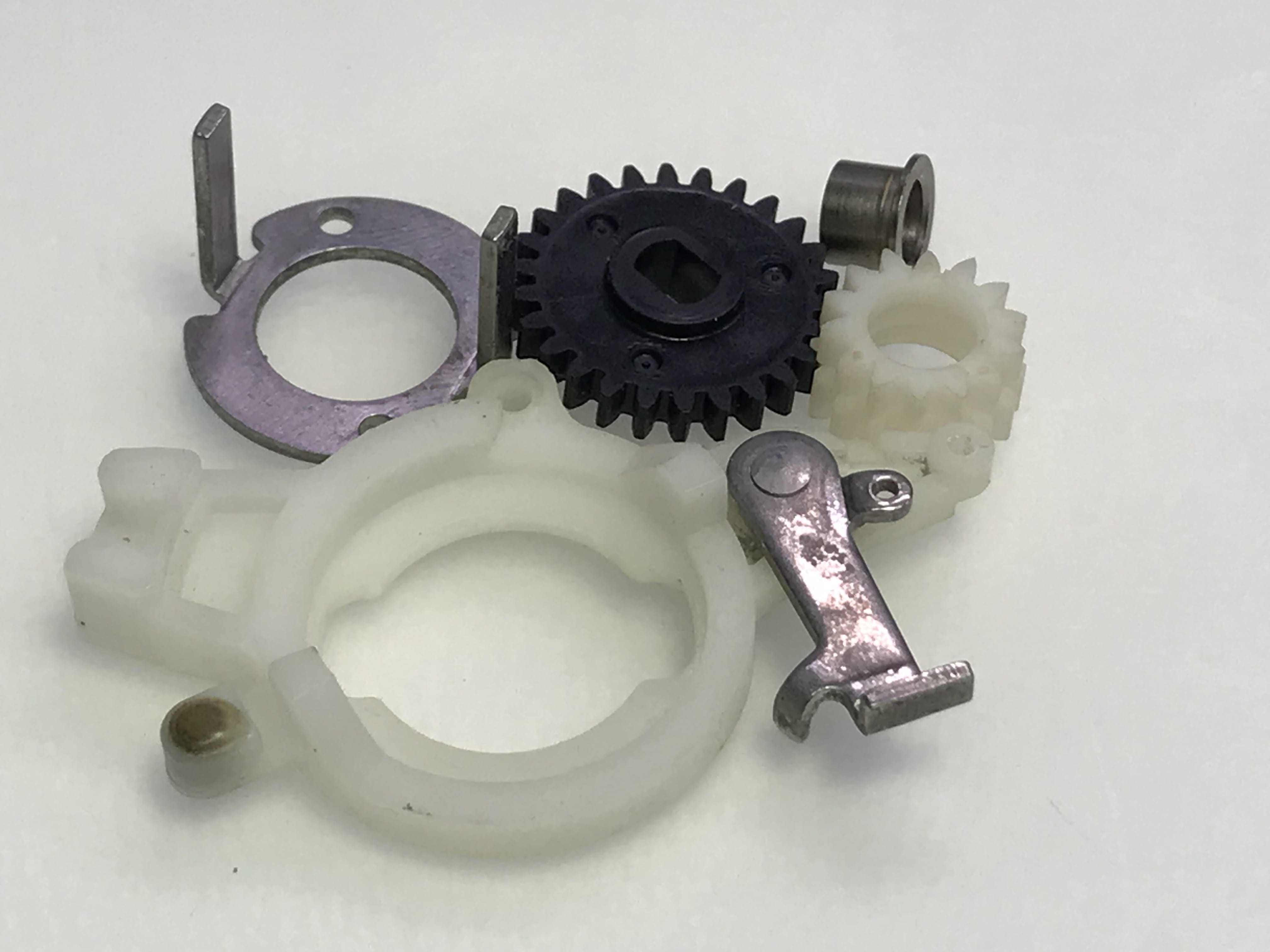

클러치캠 부속들 입니다.
클러치레버 구동하는 중요한 부속들 이죠 ….. 고착이 헐 ;;;

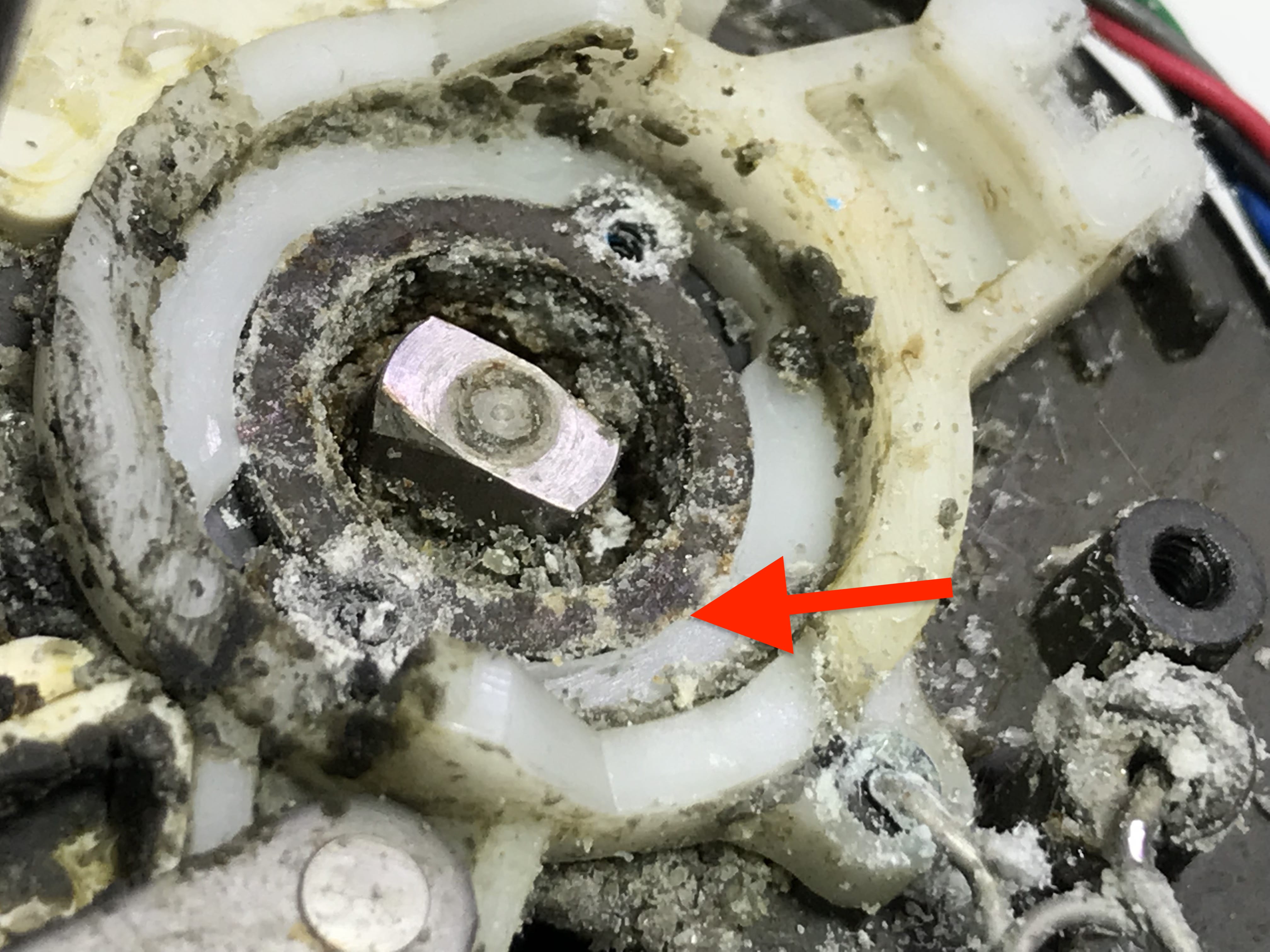

위쪽 부속들 분해하지 스풀쪽 …. 보입니다.
어마어마 하네요… 소금이 ㅜㅜ
전동릴세척 이고 뭐고 전부연마하다 끝날 듯 합니다.

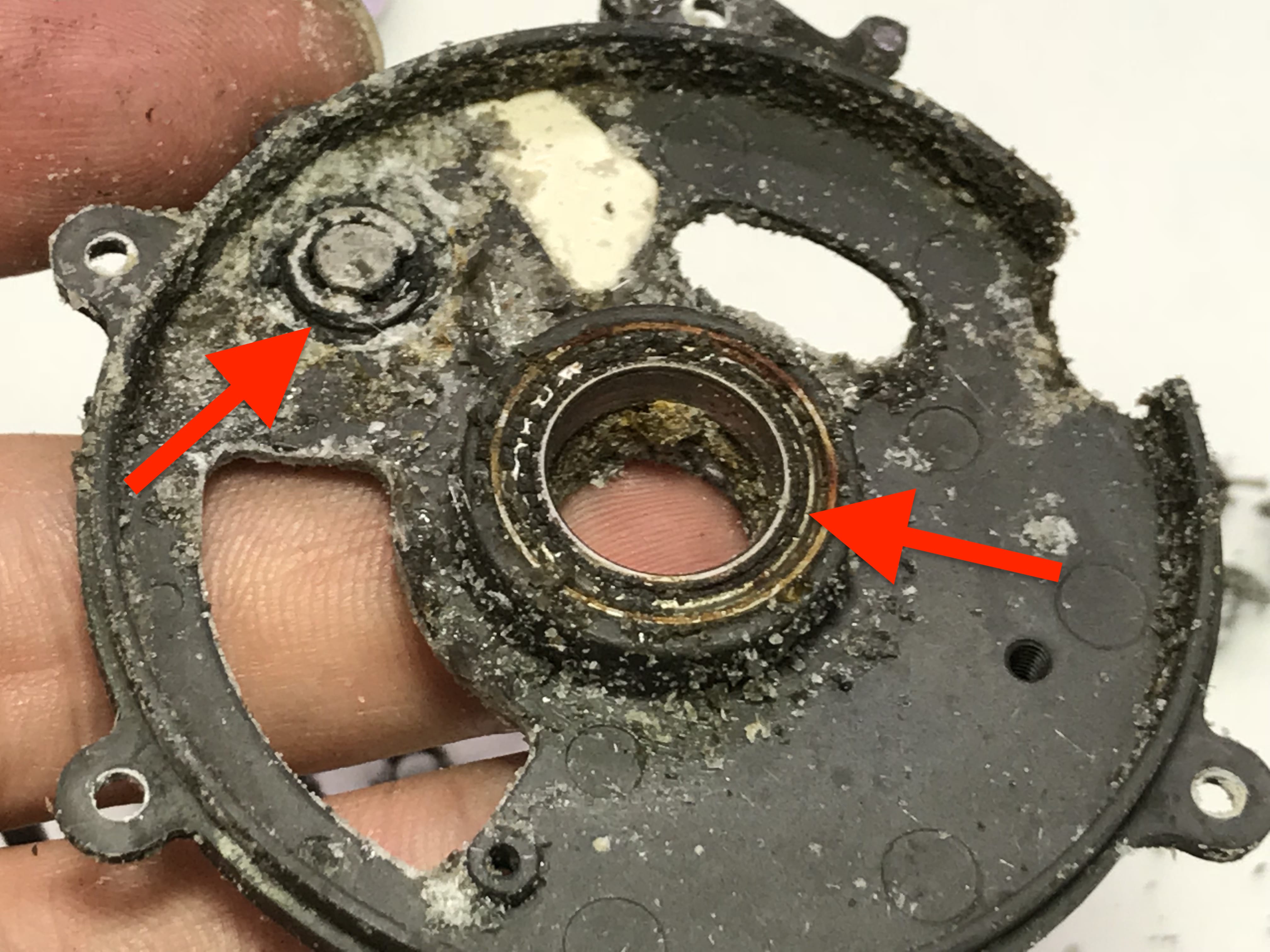

샤프트축은 핸들과 연관이 있어서 부드러워야 하는데…. 딱 붙어 있구요.

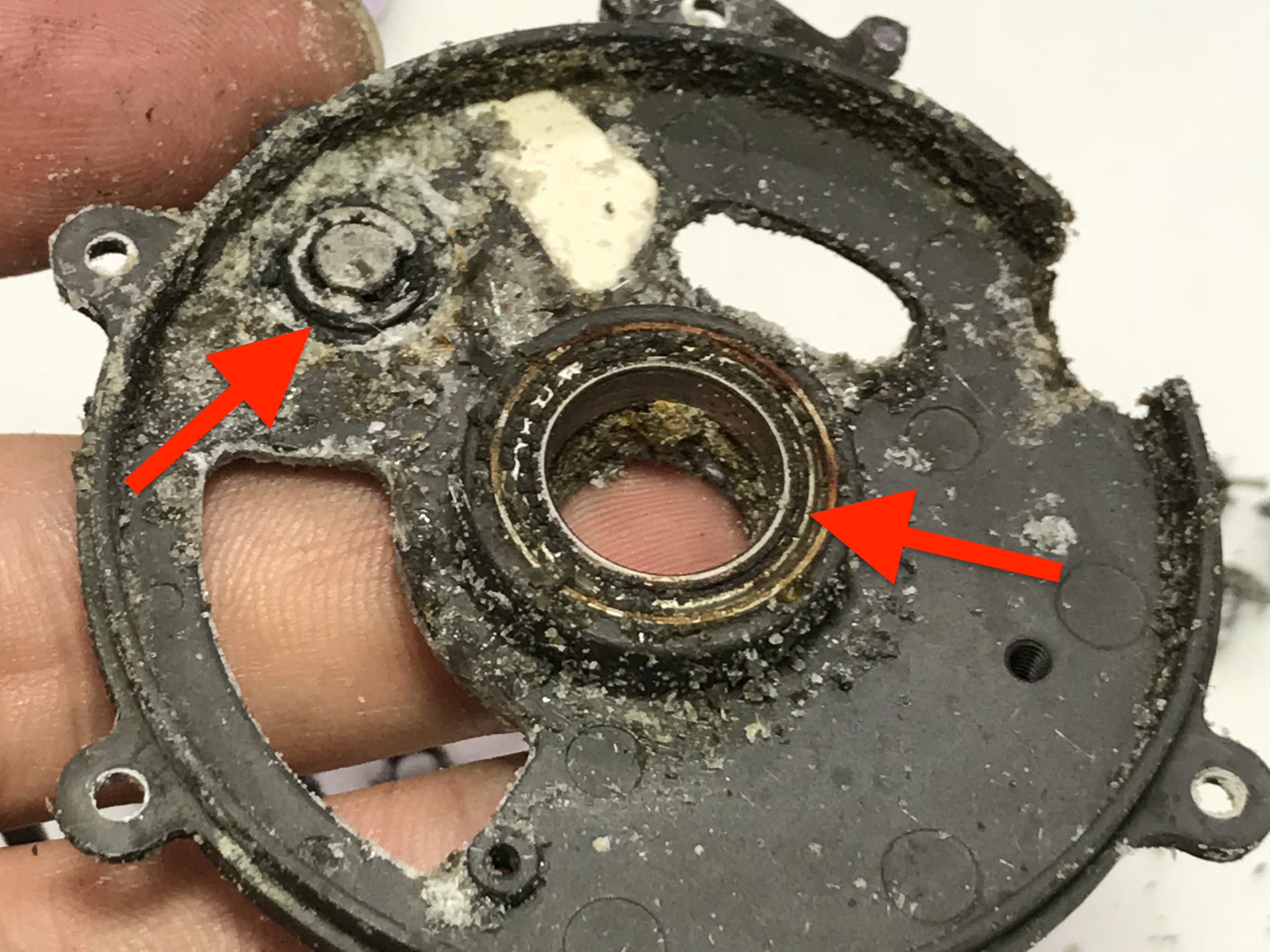

아래의 베어링은 돌지를 않습니다.
스풀 분해 합니다.
헛……….;;;;

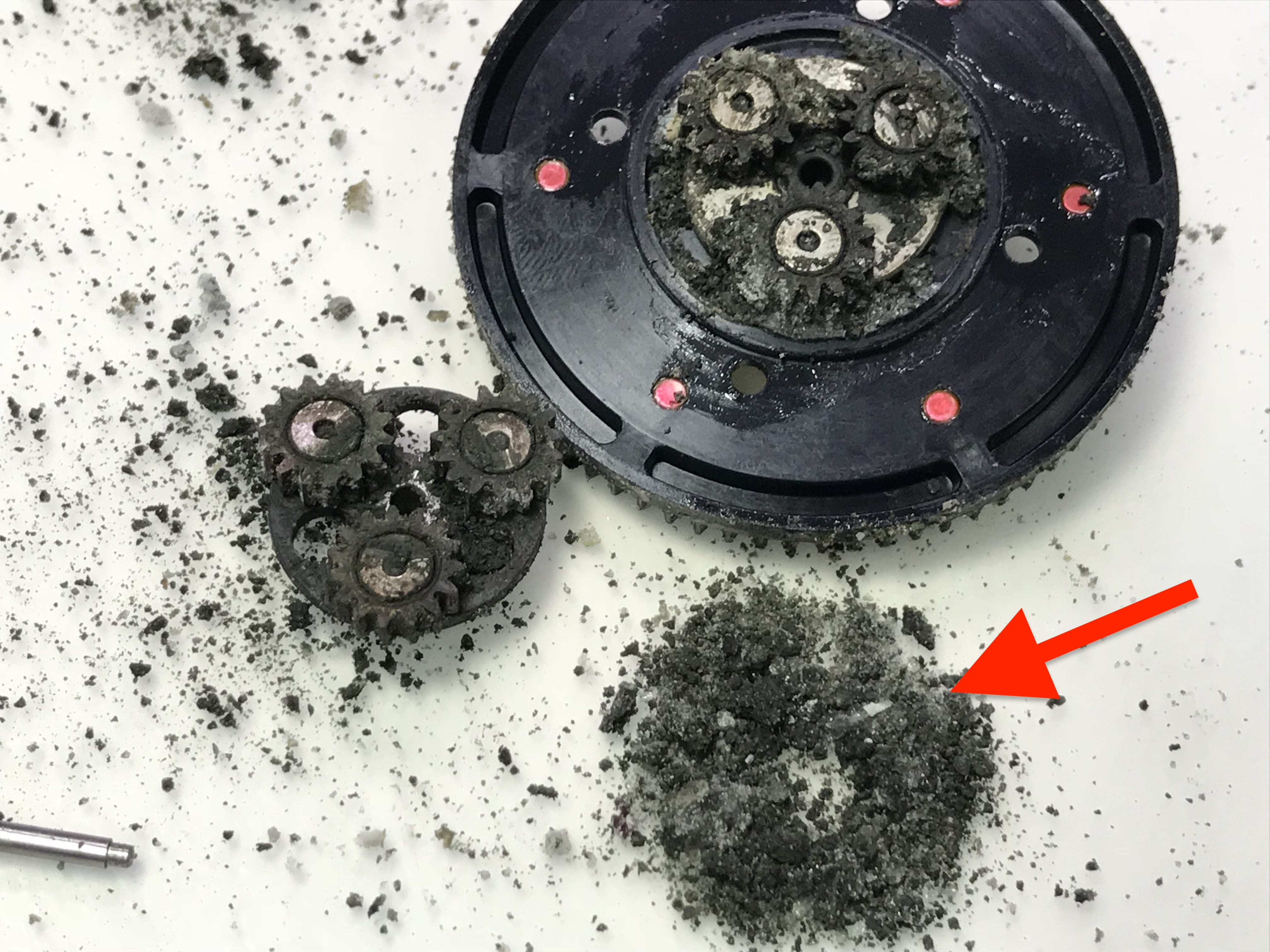

스풀내부에 시멘트내요 ;;;;;;
ㅜㅜ 살살 잘 분해 합니다.
가루들 막 떨어집니다.
일단 부속확을 위해서 싹 거더냅니다.

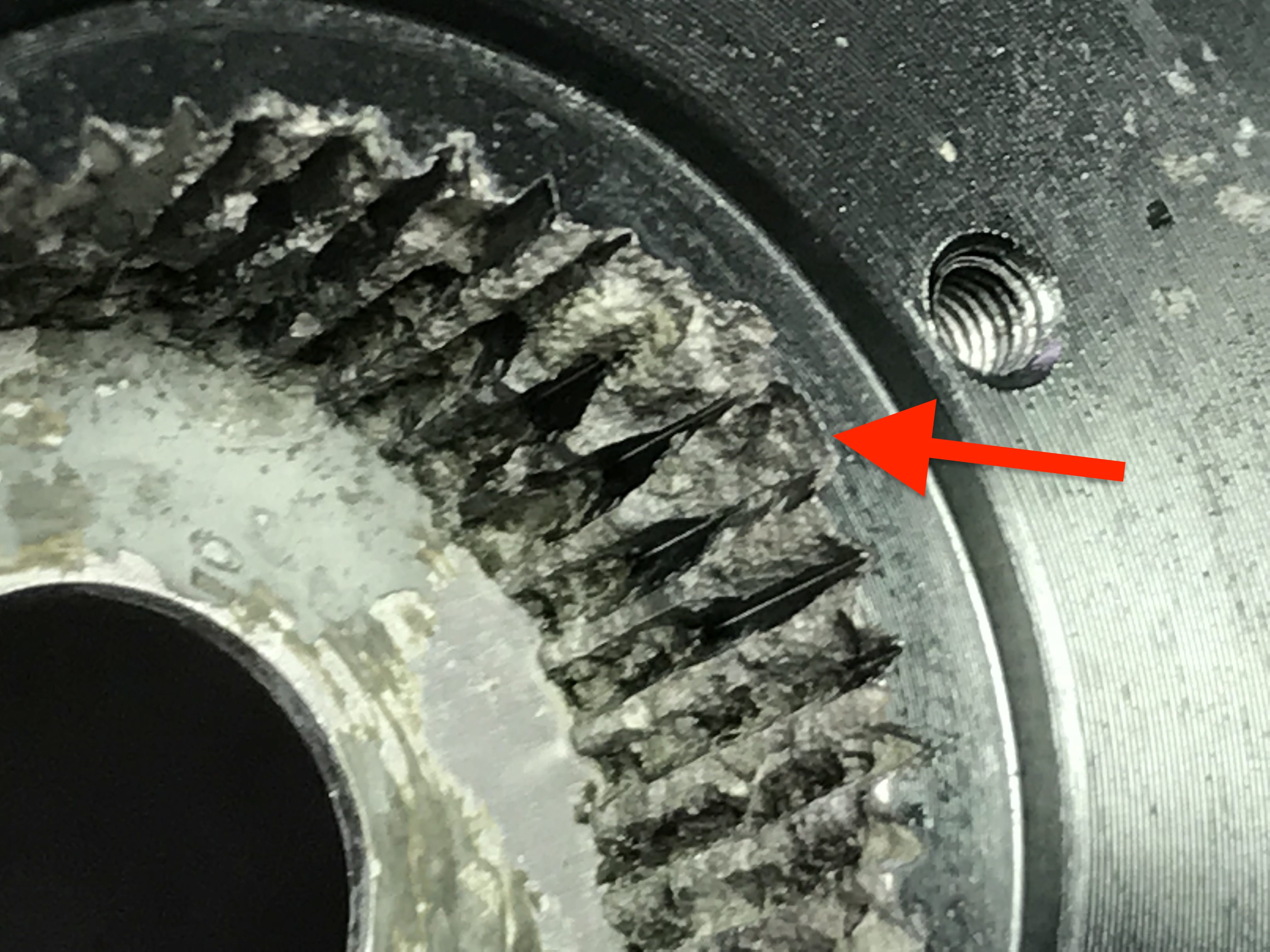

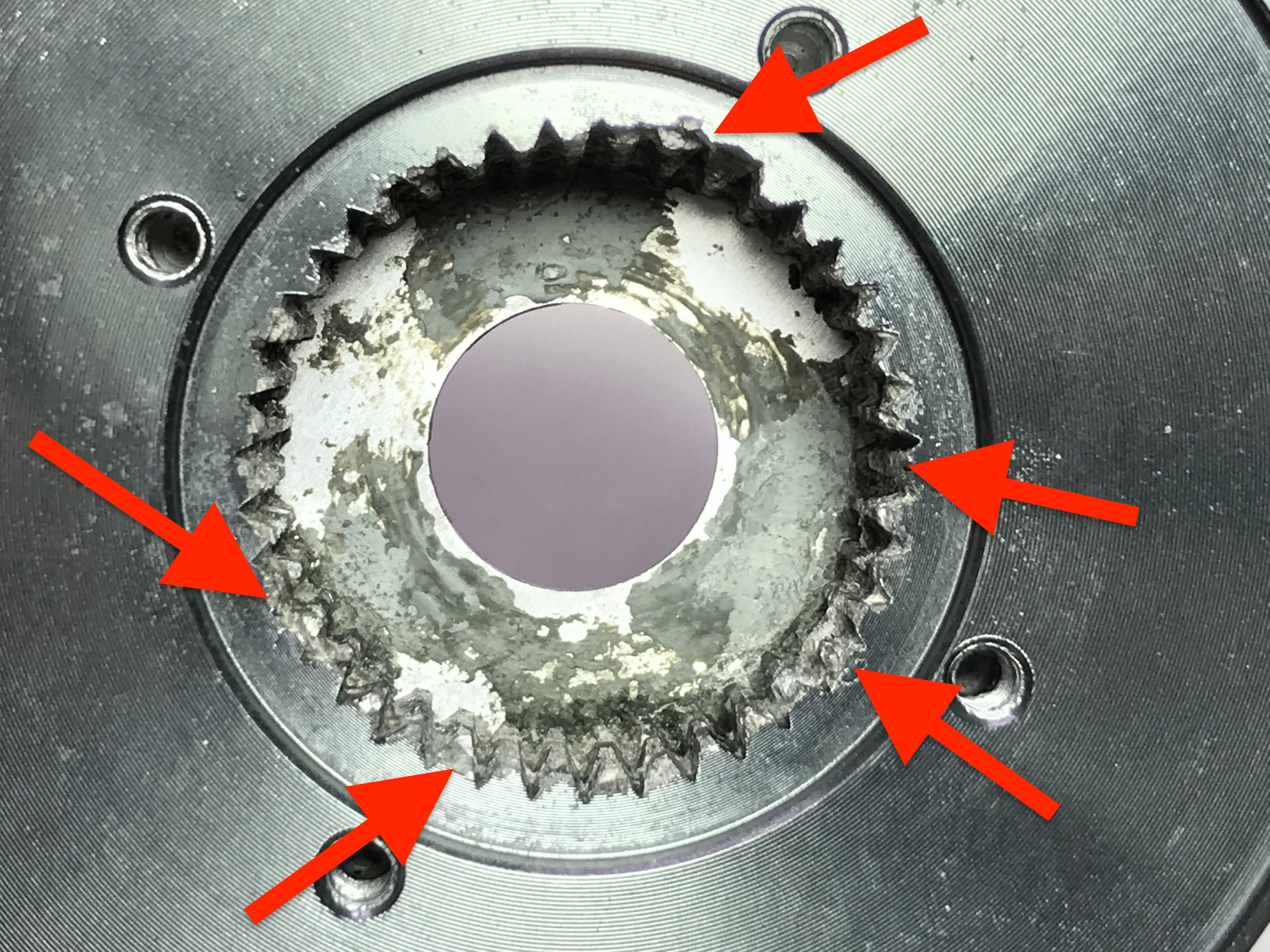

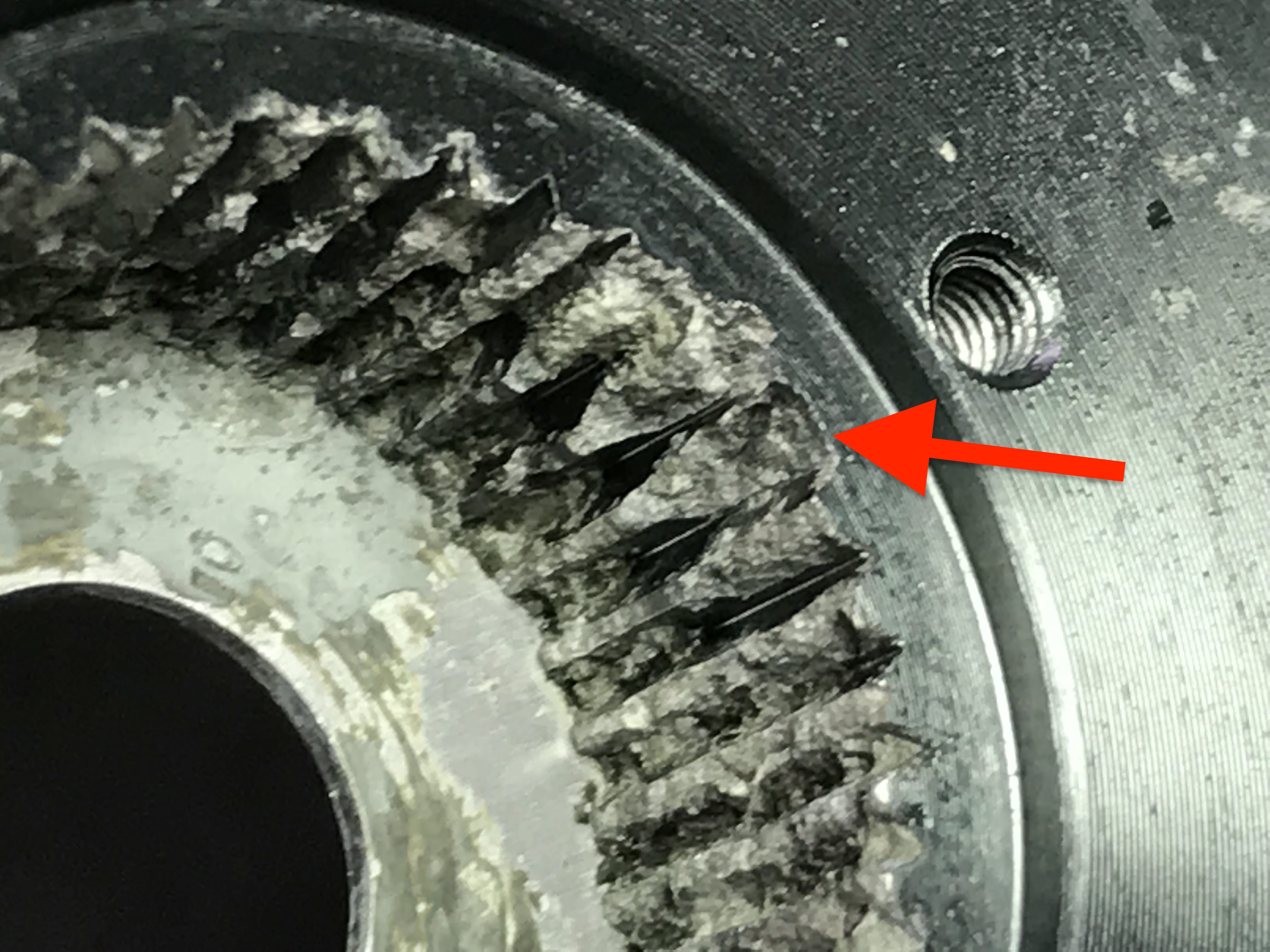

스풀에 기어 엄첨마모와 고착 보입니다.

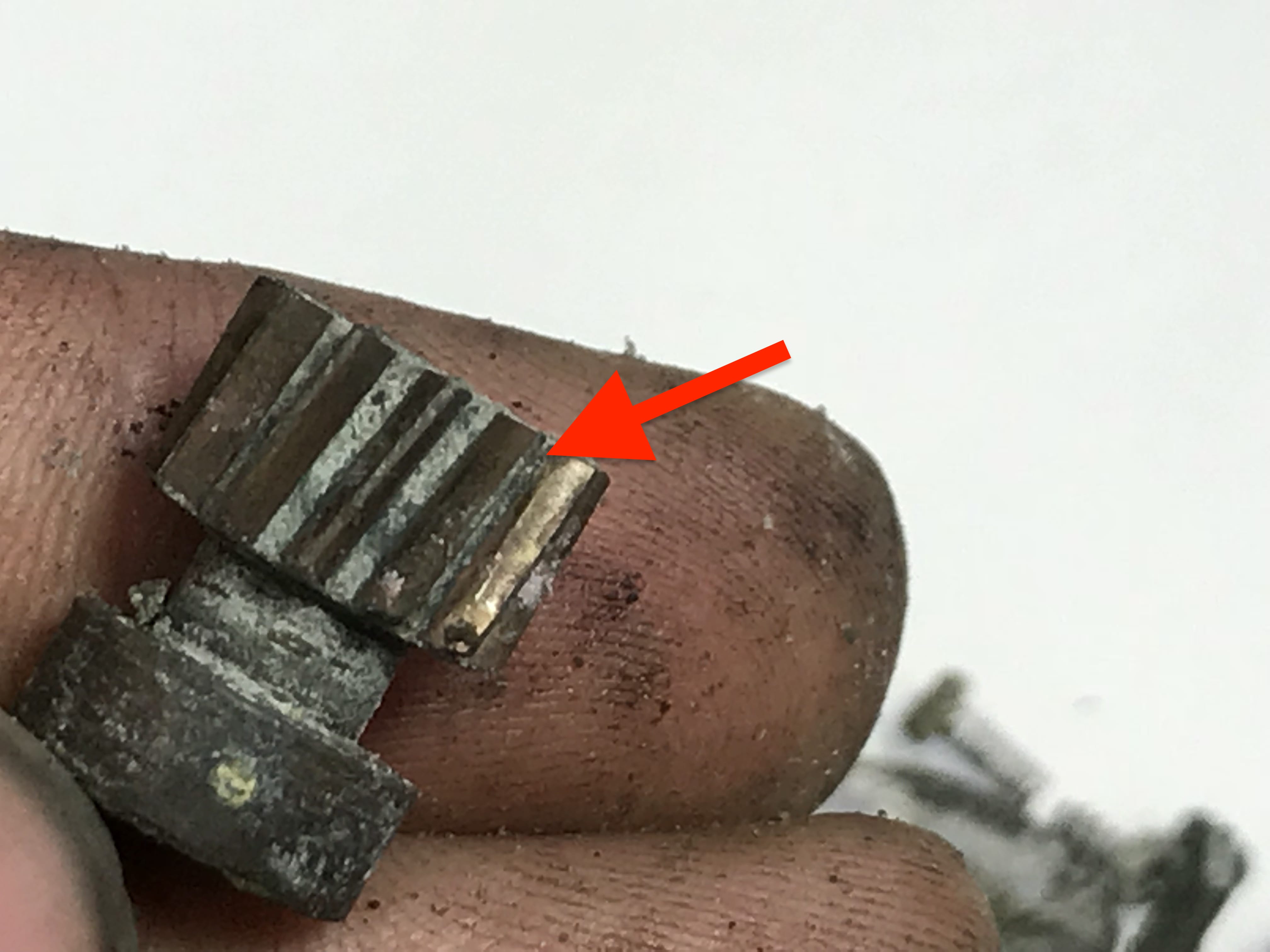

감속기어들도 돌지를 않습니다.
스풀과 이것들 전부 교체 대상 입니다.

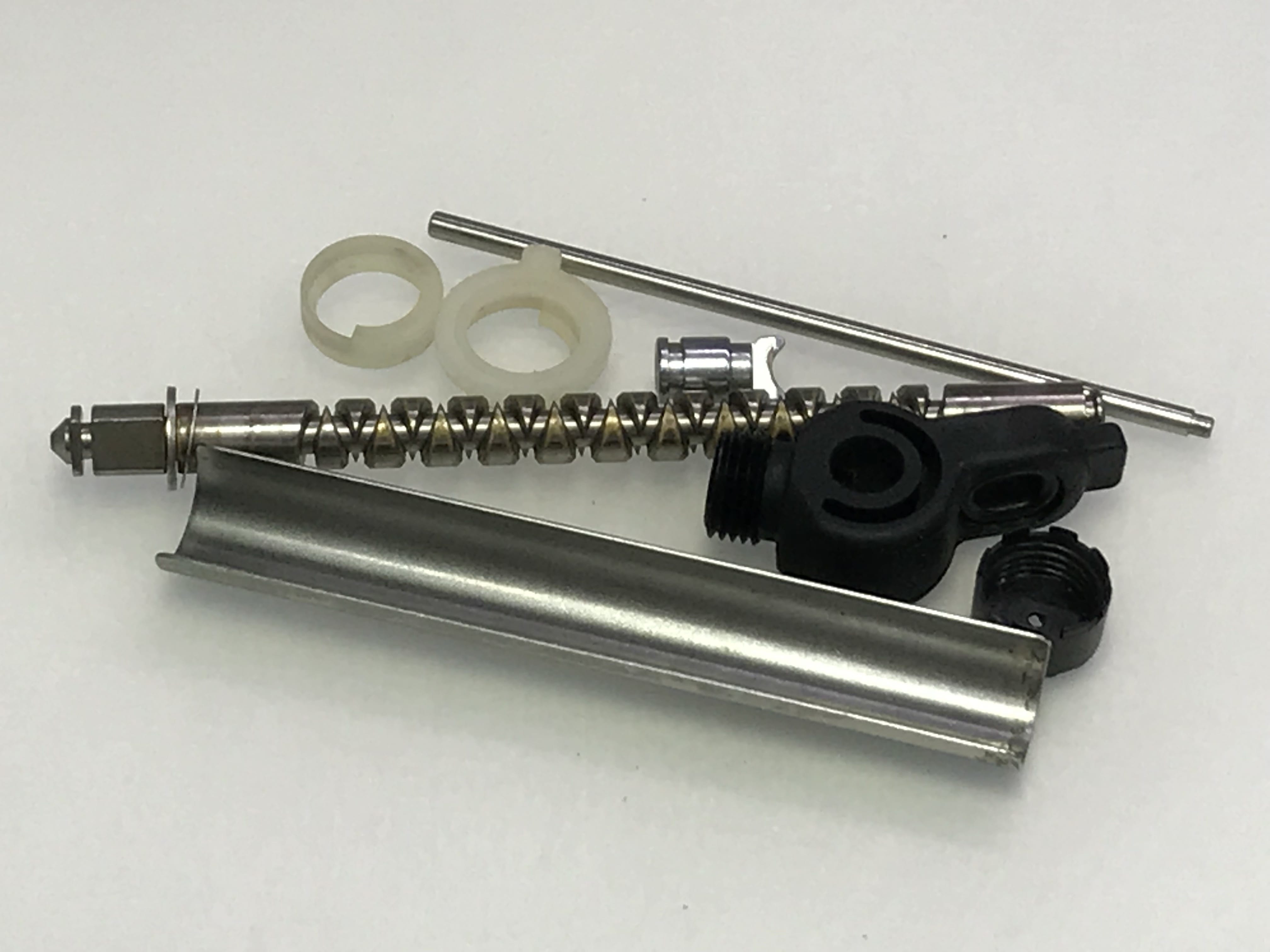

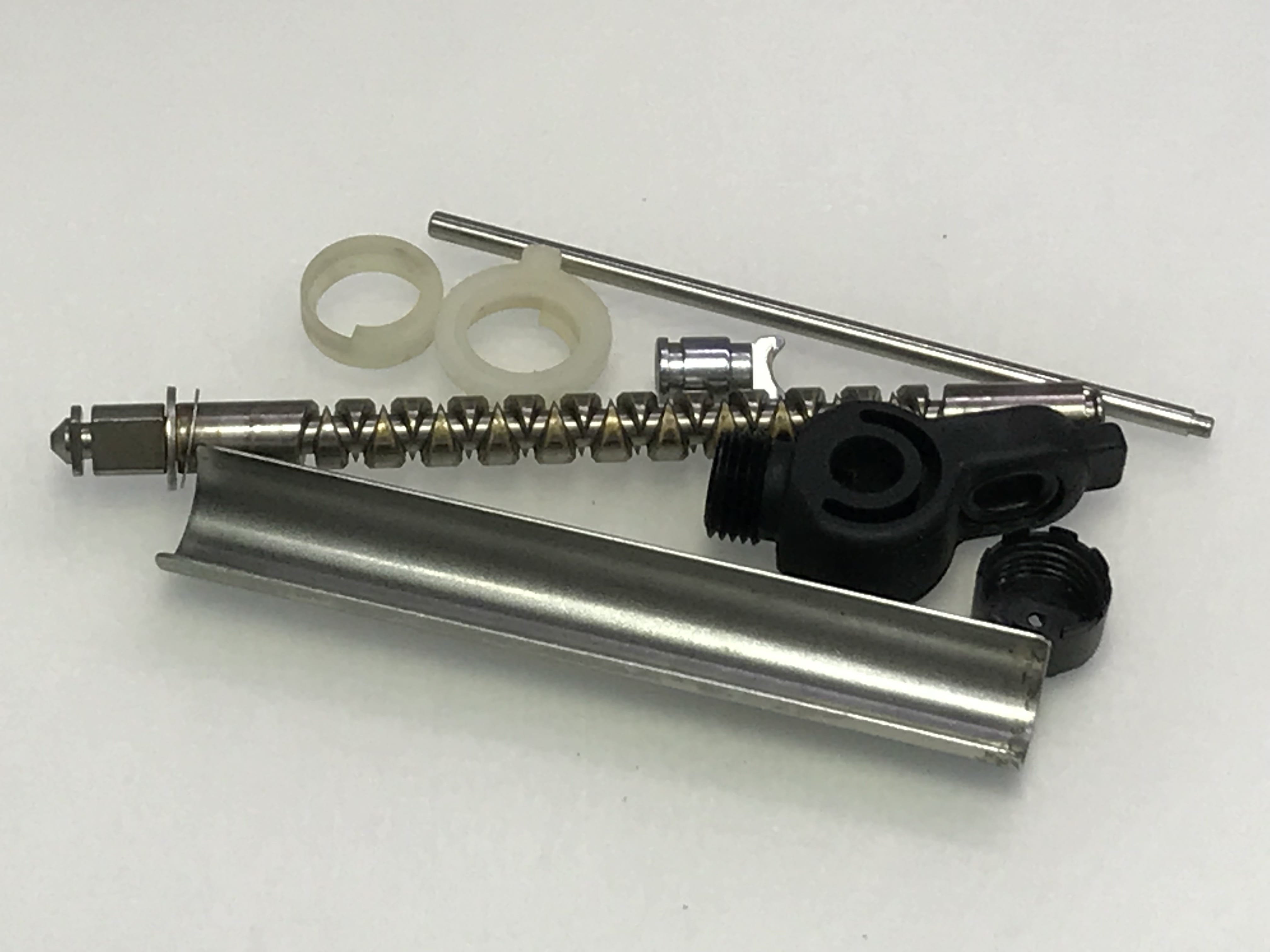

레벨와인더와 웜기어 샤프트 분해 합니다.
살짝 보이게는 문제 없지만 릴세척 후 다시한번 보도록 하겠습니다.
13포스마스타 3000MK 전부 분해 후 사진 들 입니다.

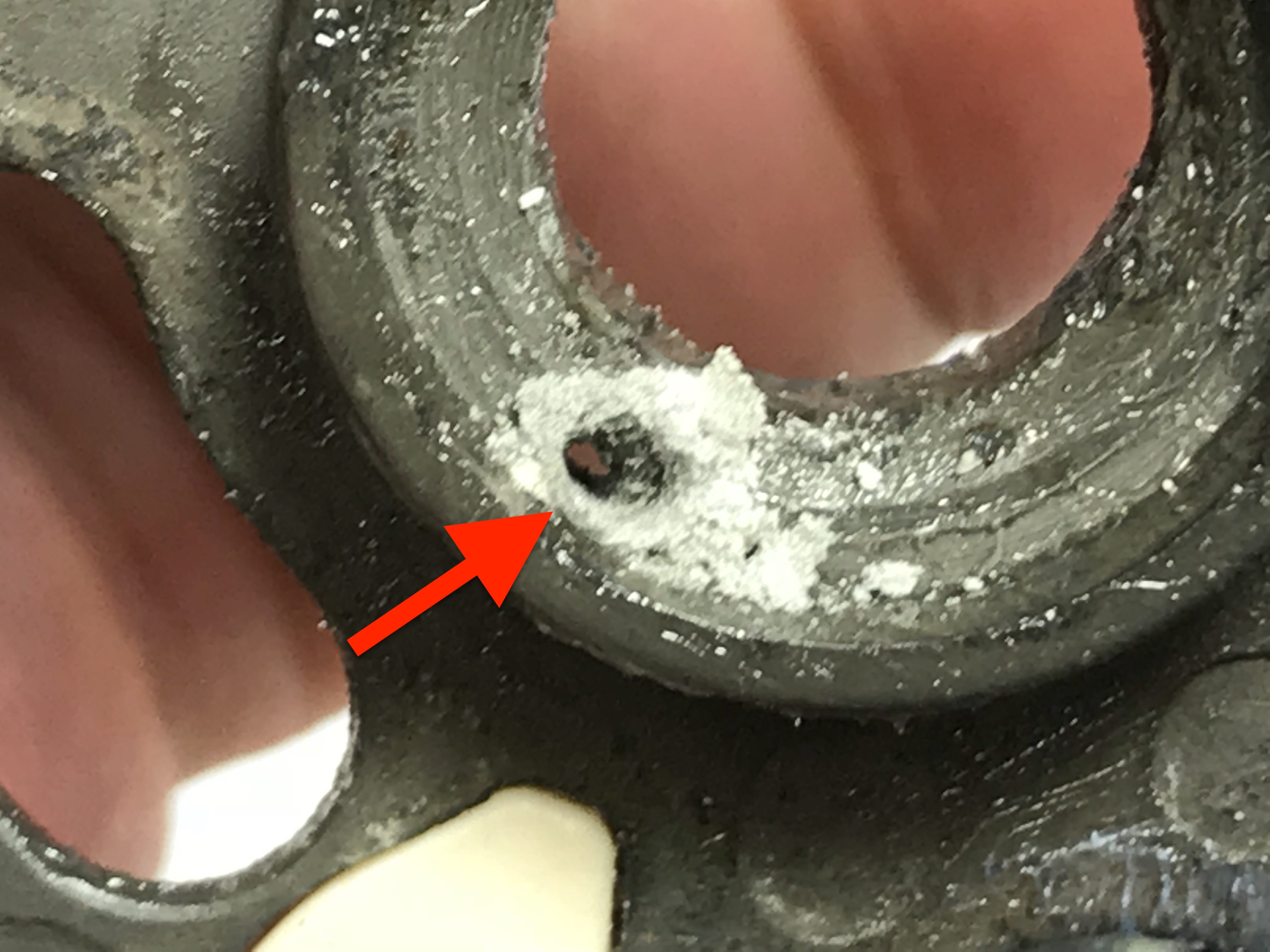

릴 시트 아래쪽 부식도 보입니다.
그나마 모터 반대쪽 바닷물 많이 안들어 간듯 합니다.
전동릴세척 완료 합니다.
세척하는대 정말 힘들었습니다……;;
세척하는 시간이 다른 전동릴에 비해서 5배는 시간이 들어간 듯 합니다.
조립시작합니다.

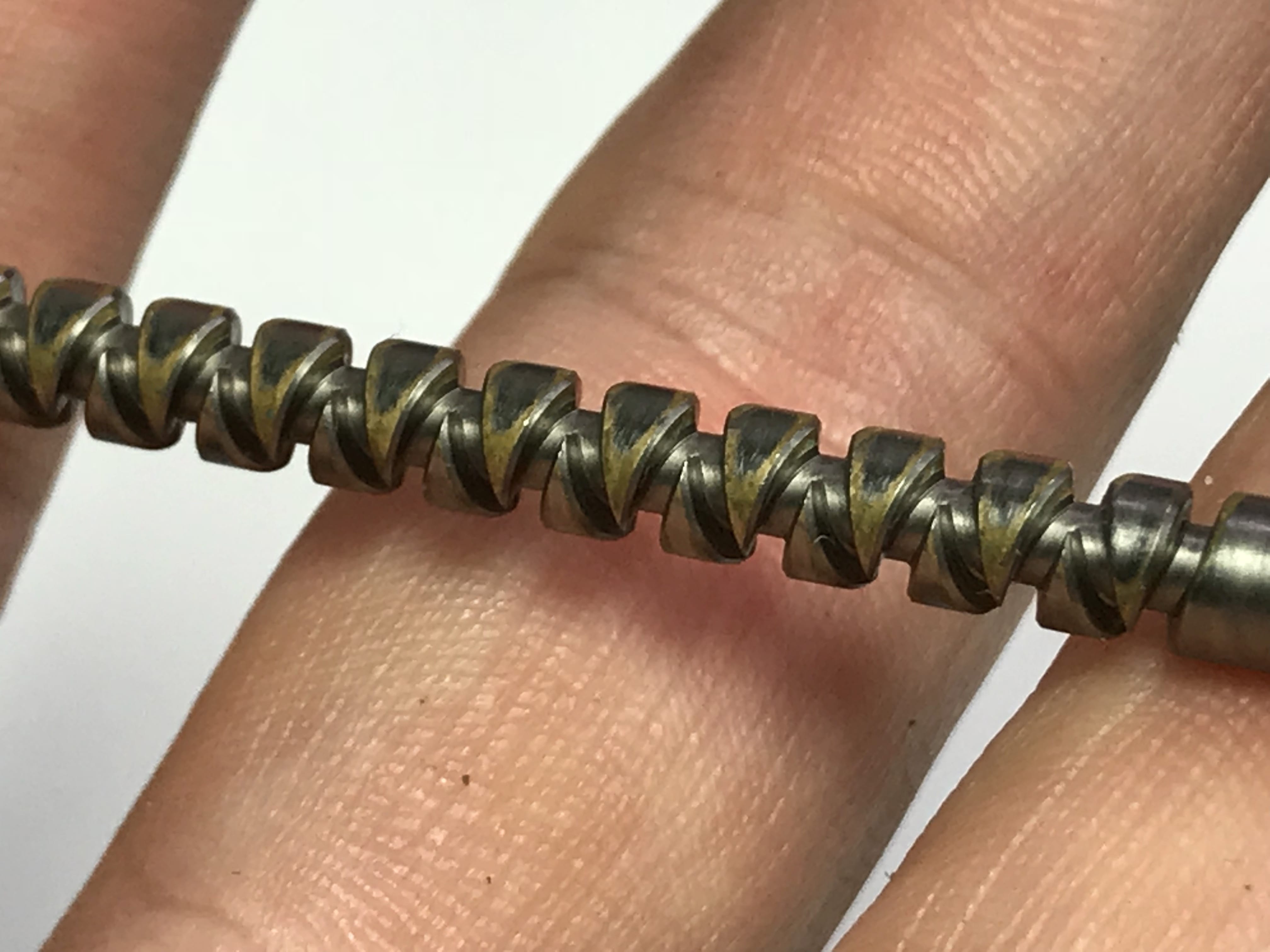

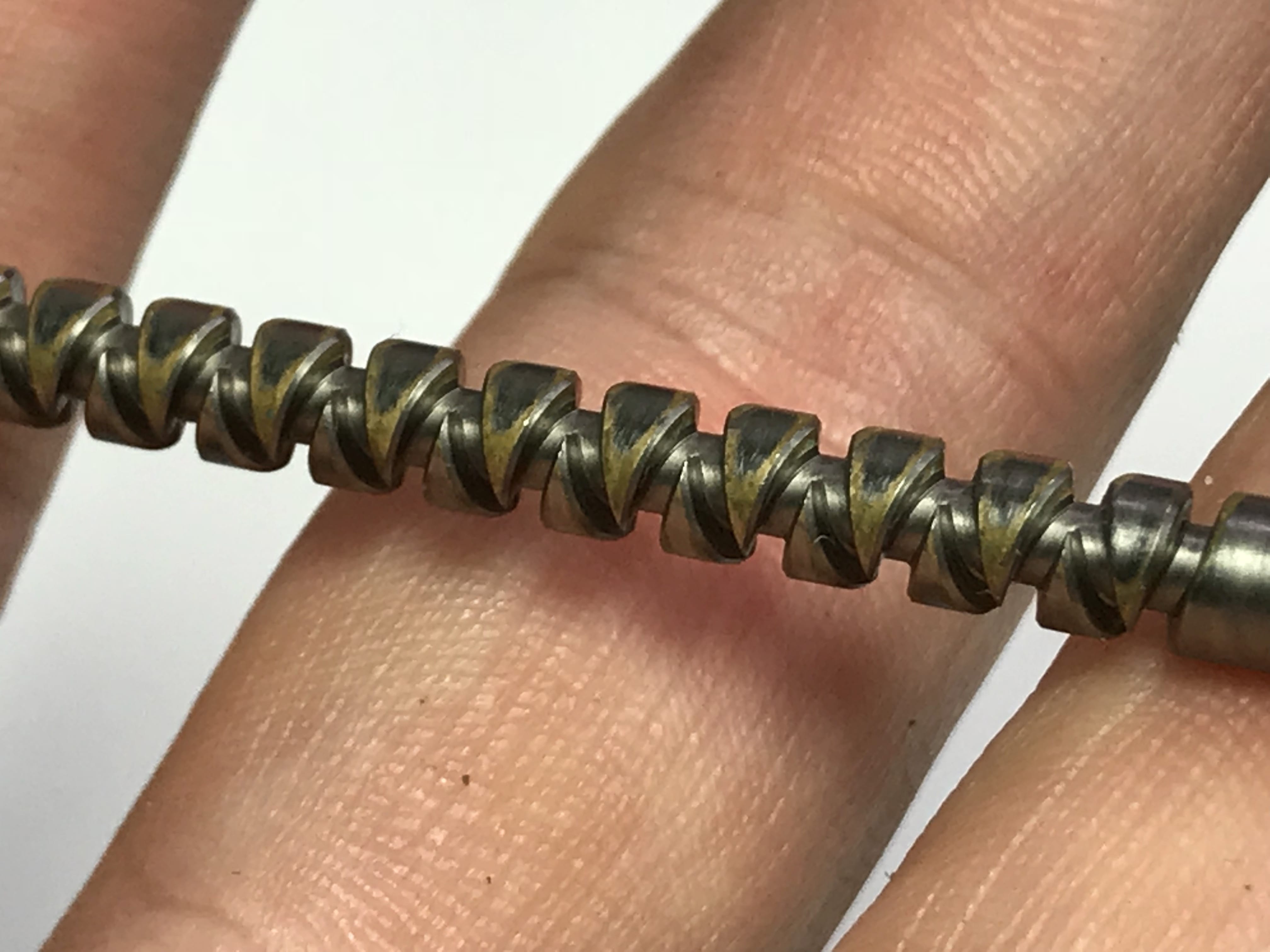

웜기어샤프트축 마모가 보입니다.
구리스 없이 많이 돌아 갔나보네요~
구동에는 문제 없어 보입니다.
구리스 충전 하면서 조립 합니다.
모터아래 베어링은 문제 없어서 그대로 진행합니다.

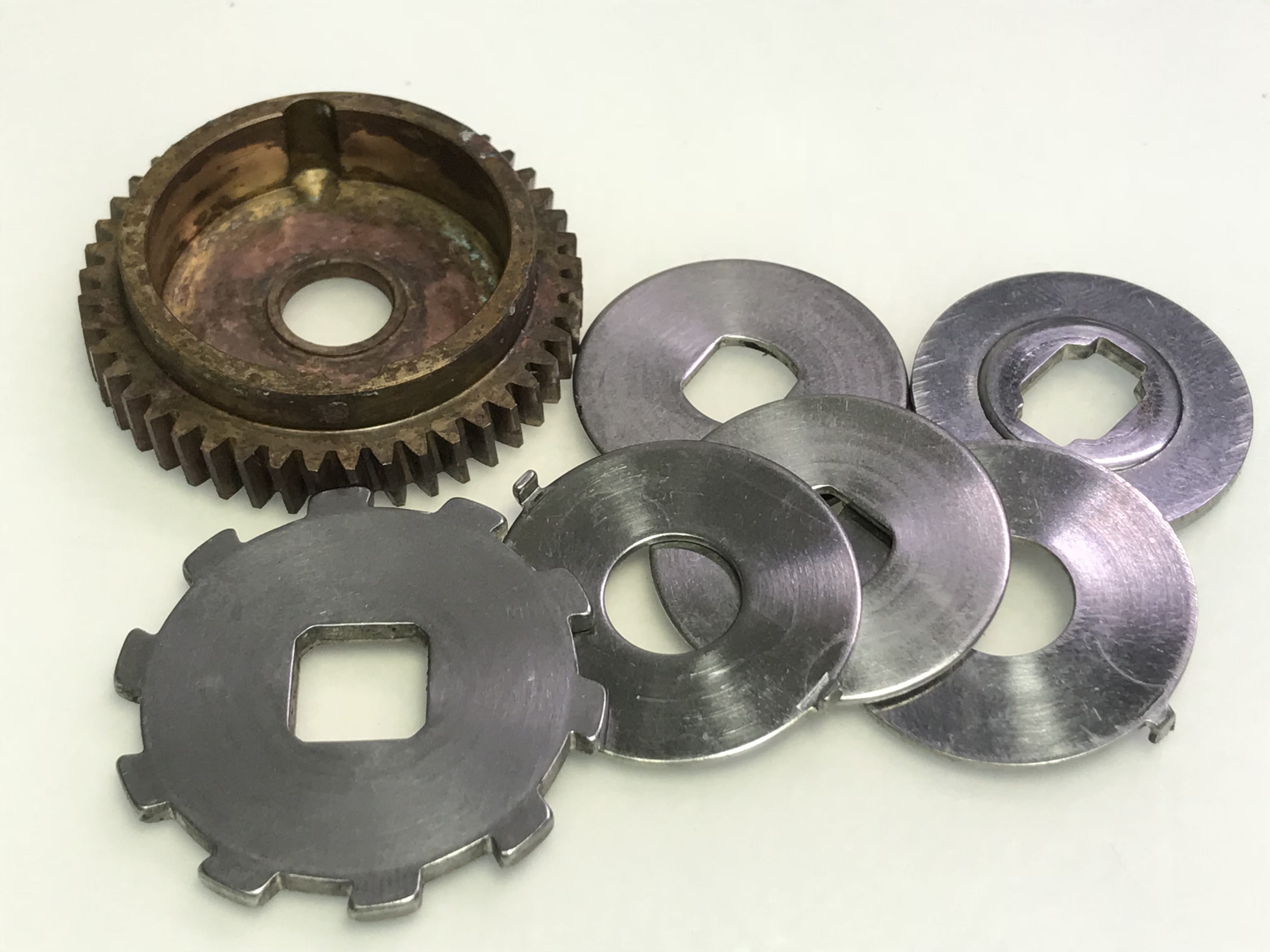

완전 고착과 마모로 인해서 교체 대상인 부속들 입고했습니다.
사진처럼 조립 들어갑니다.

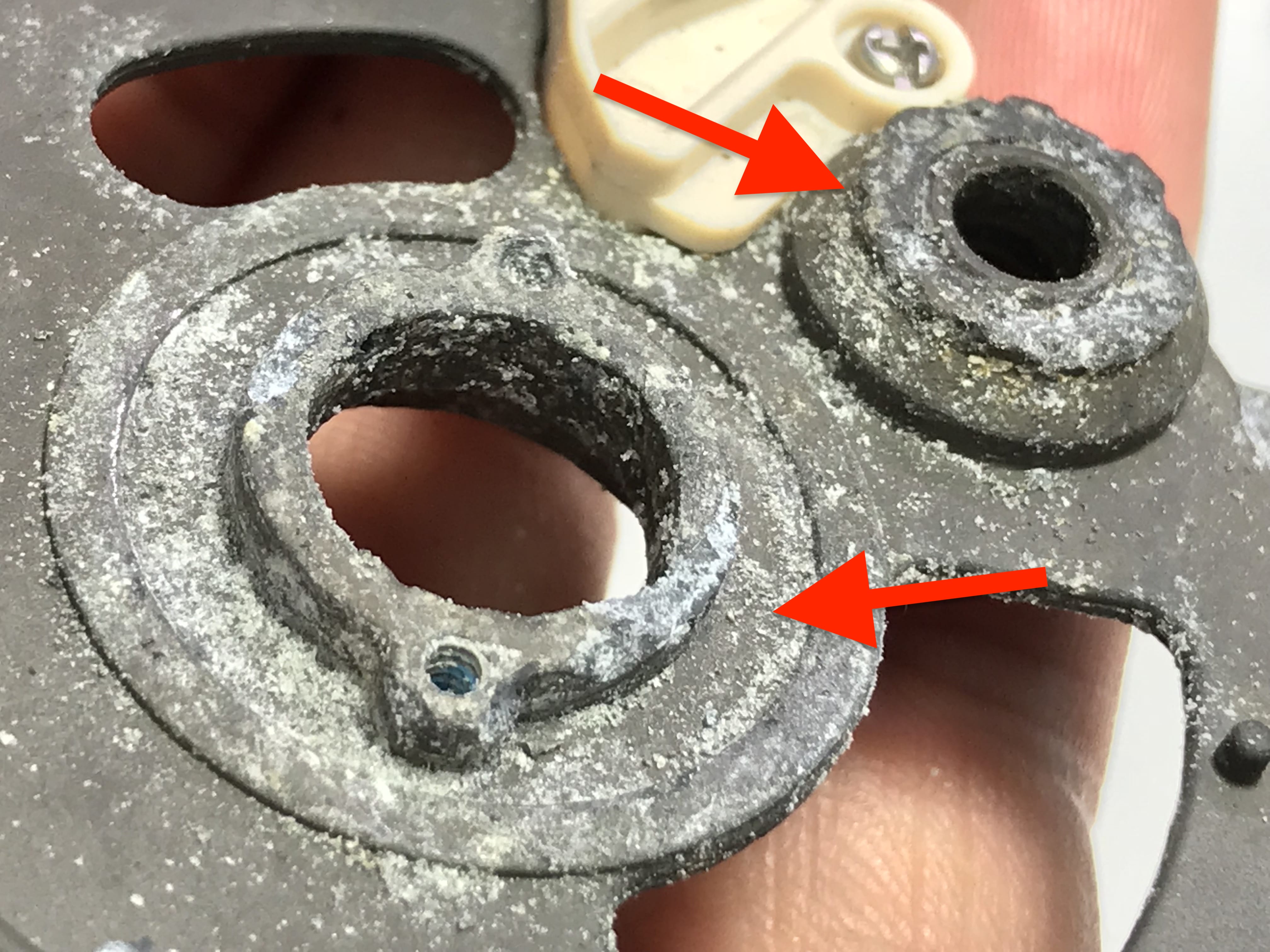

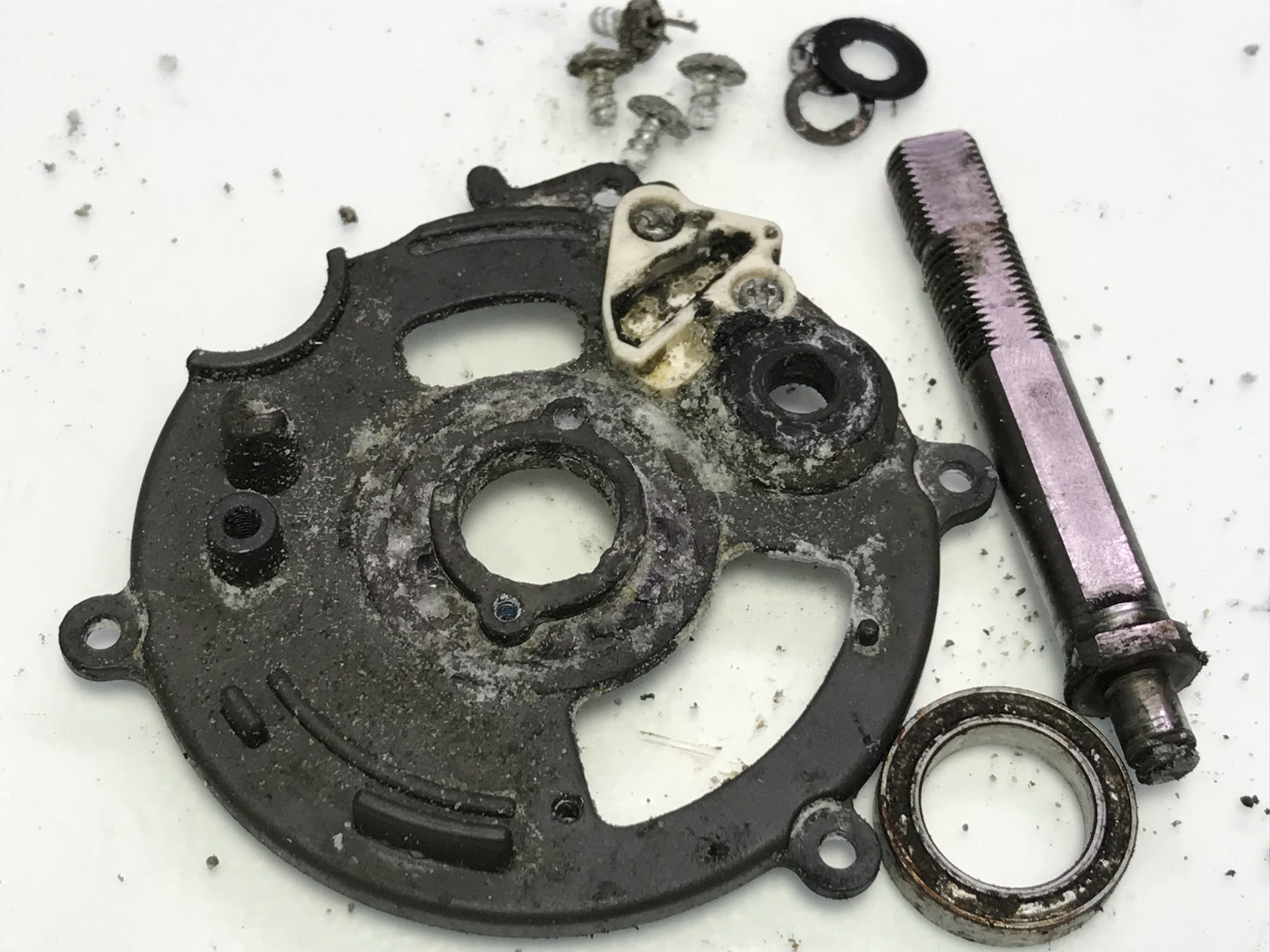

샤프트축과 스풀위쪽 베이스뚜껑 입니다.
세척했지만 고착된 소금들은 그대로 입니다.
연마해서 정리를 해줘야 ~ 부드럽고 좋습니다.
손으로 일일이 연하 합니다.
연마 후 조립 합니다.
바닷물에 의해서 부품 부식이 보이네 그래도 구동에는 문제 없습니다.

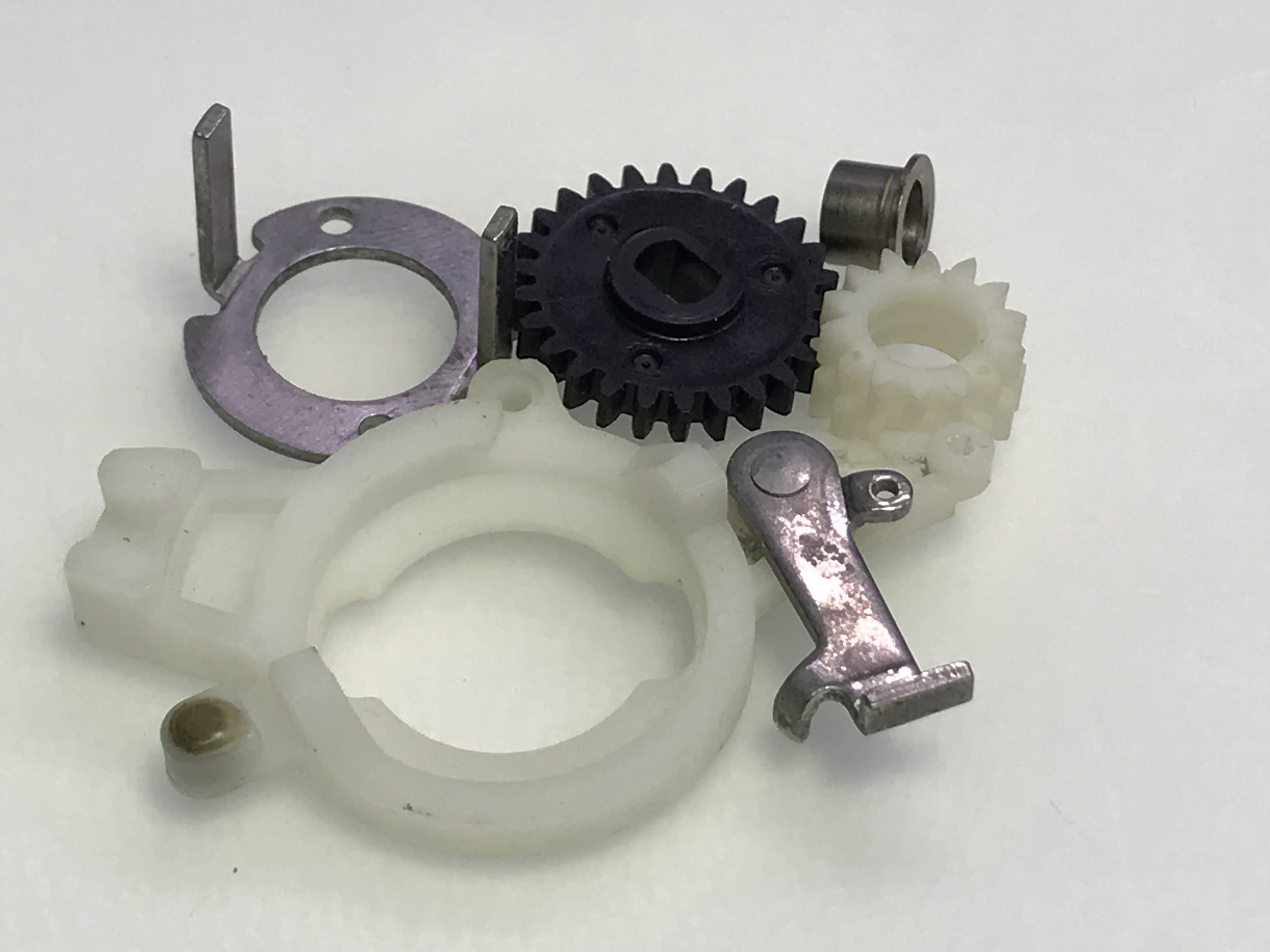

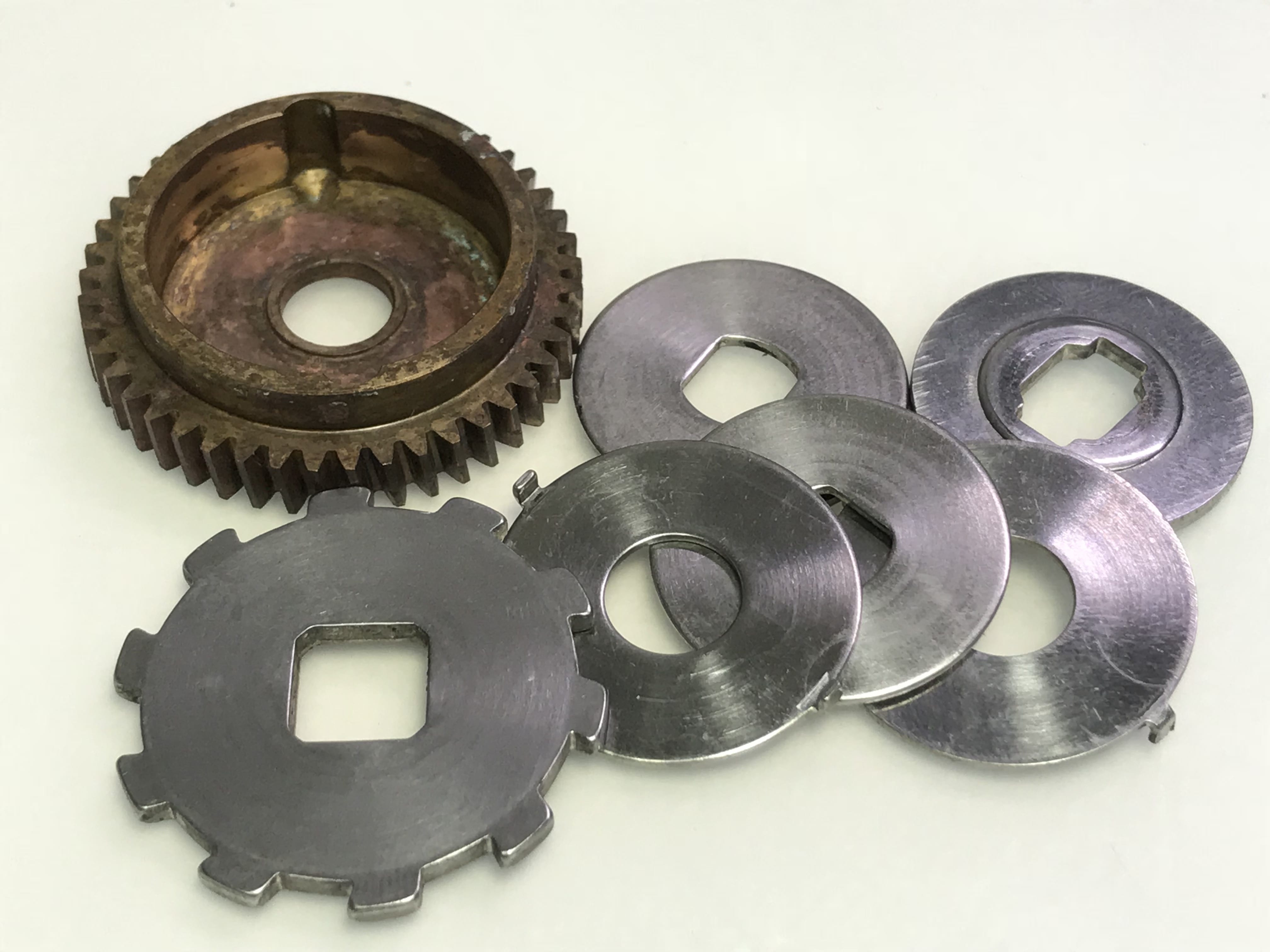

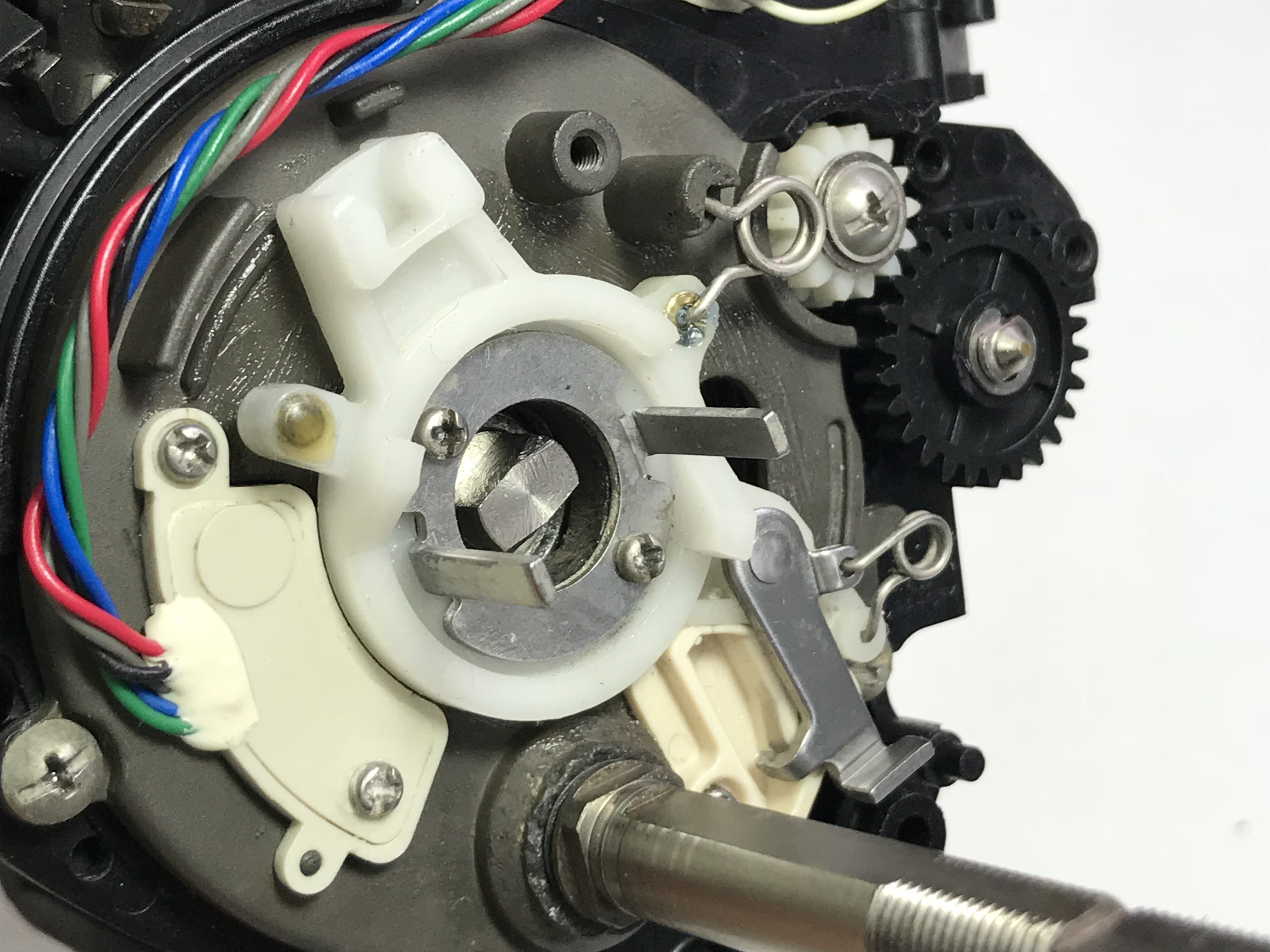

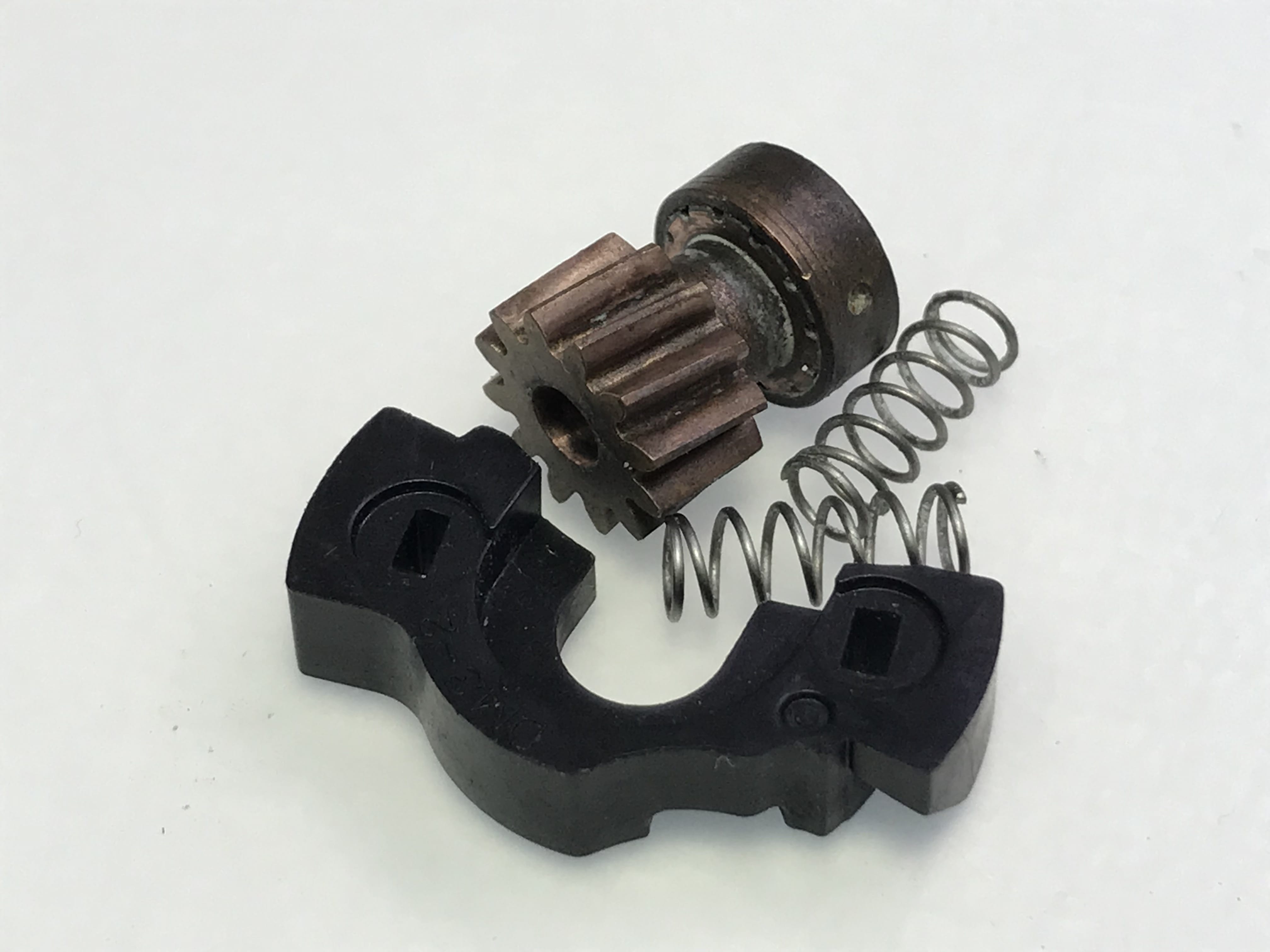

클러치캠 부속들 깨끗하게 세척 후 조립 합니다.

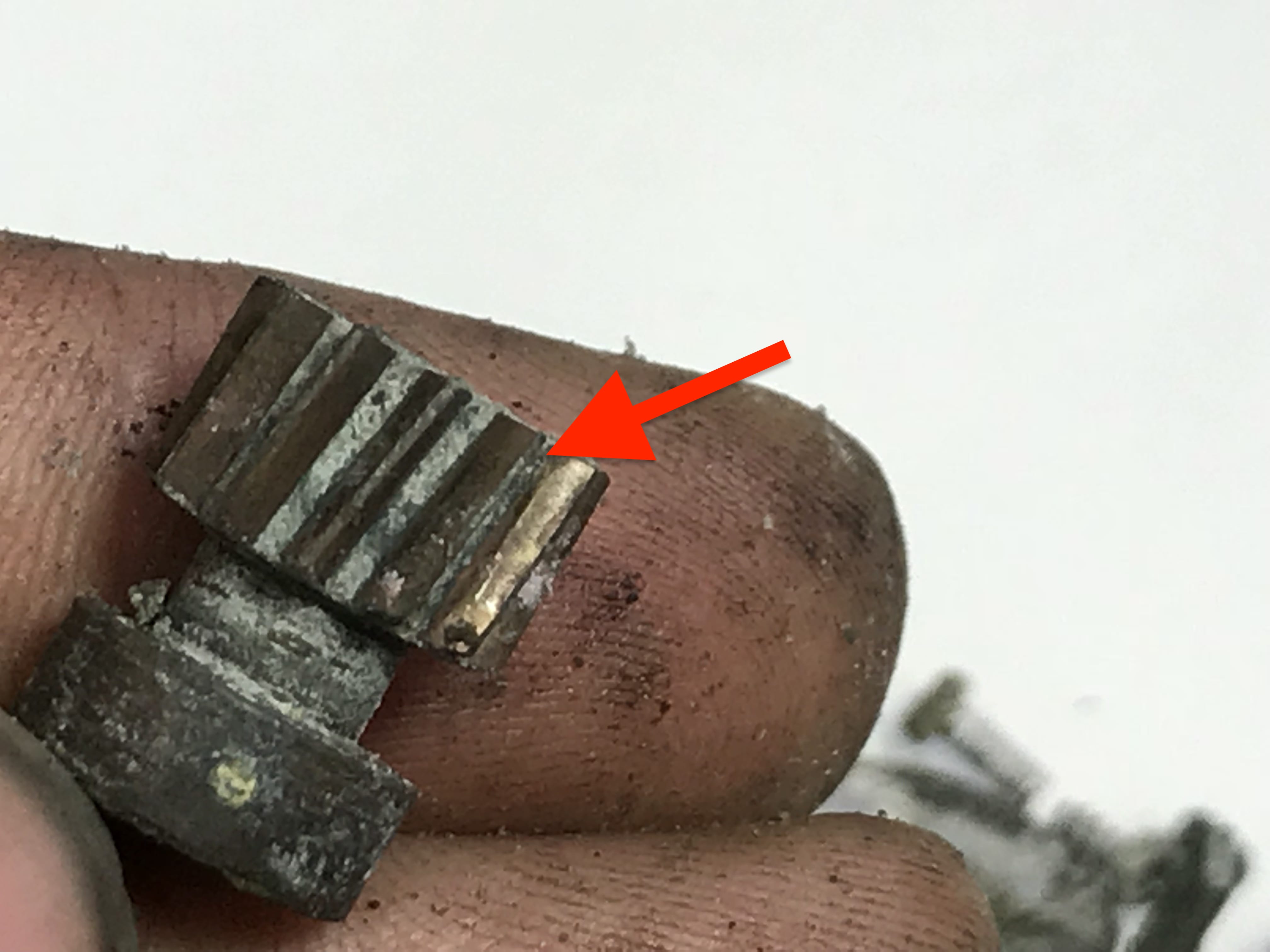

드라이브기어 피니언기어도 신경써서 기어사이 싹 연마 합니다.
기어사이 깔끔 합니다.

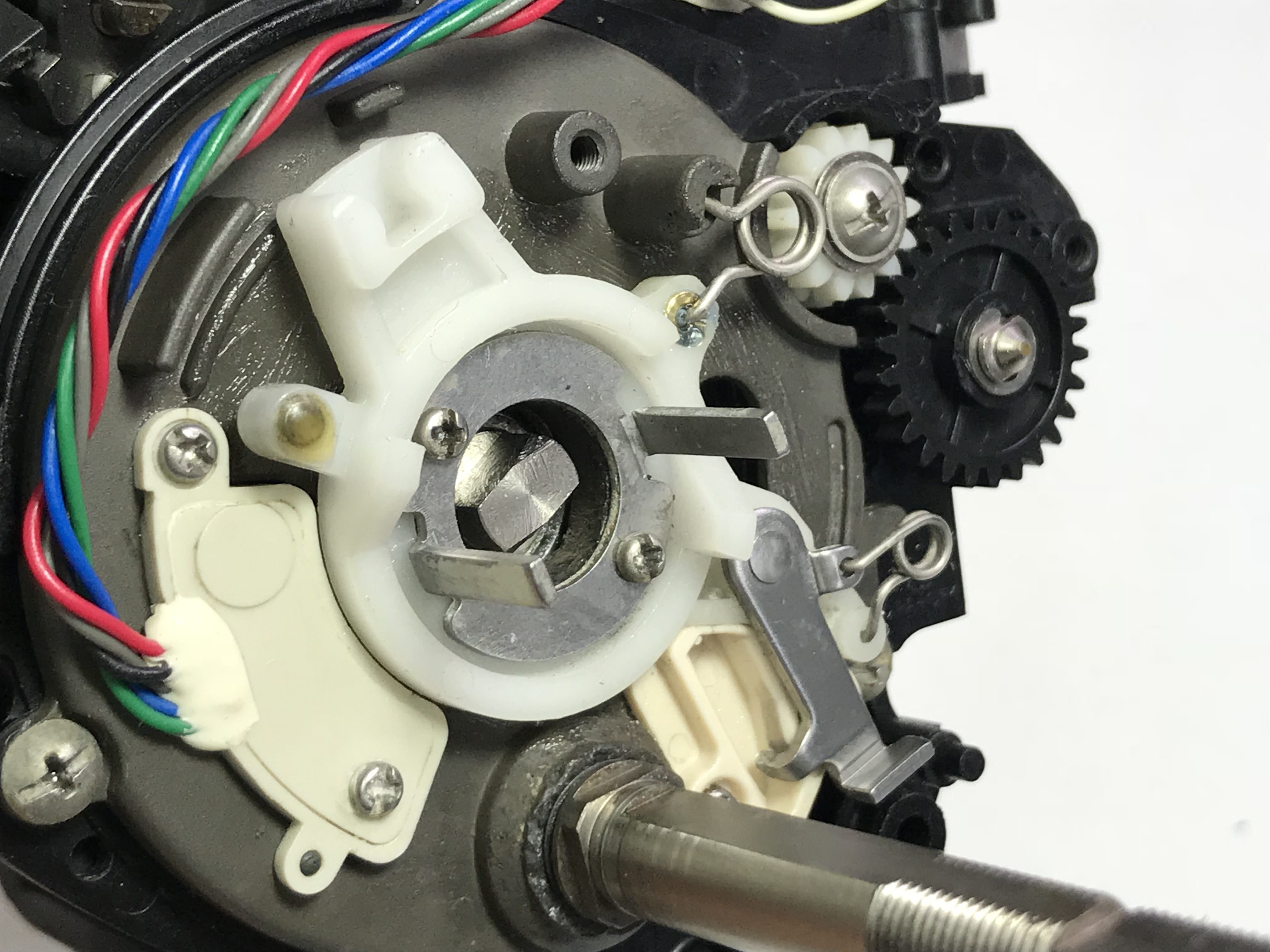

내부조립 완료 하구요~
용도에 맞는 구리스+오일 충전 하고 커버조립합니다.
이렇게 바닷물에 오염이 심한 릴들은 이런 구동부 말고 배선도 전부 녹이 생길 수 있습니다.

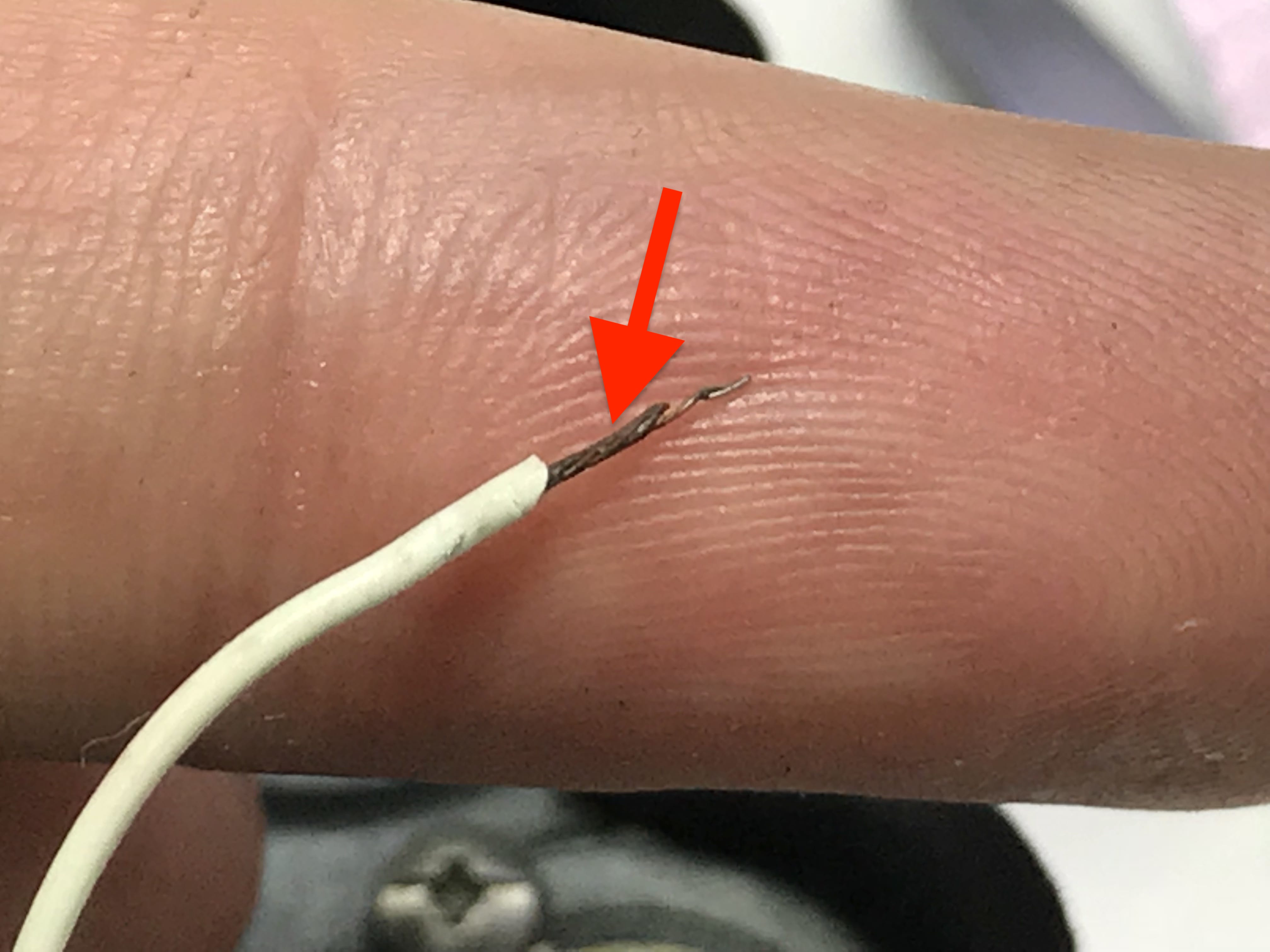

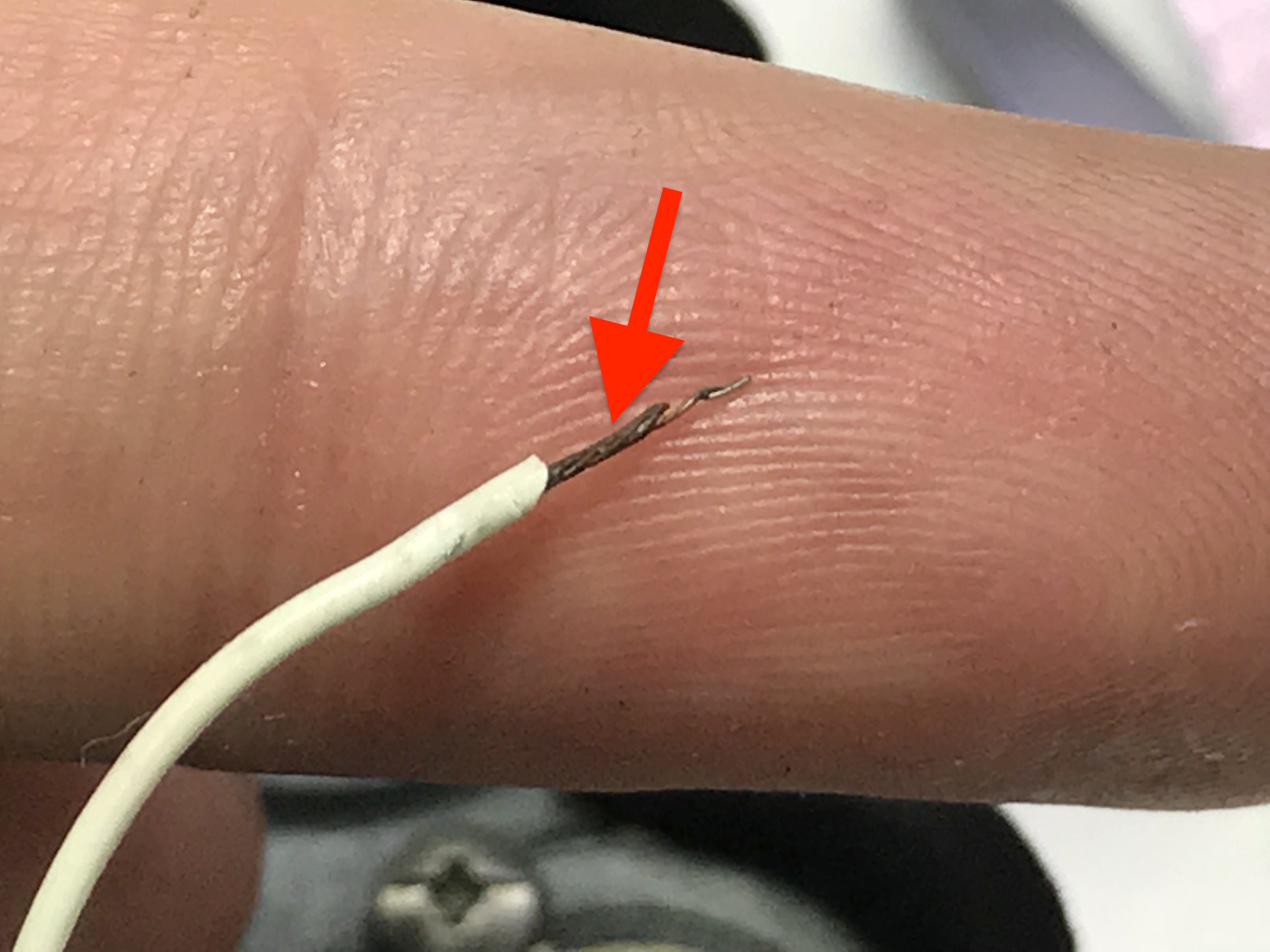

아래처럼 배선에 문제가 생깁니다.
다 끝났는데 남감하네요……
전부 찾습니다.

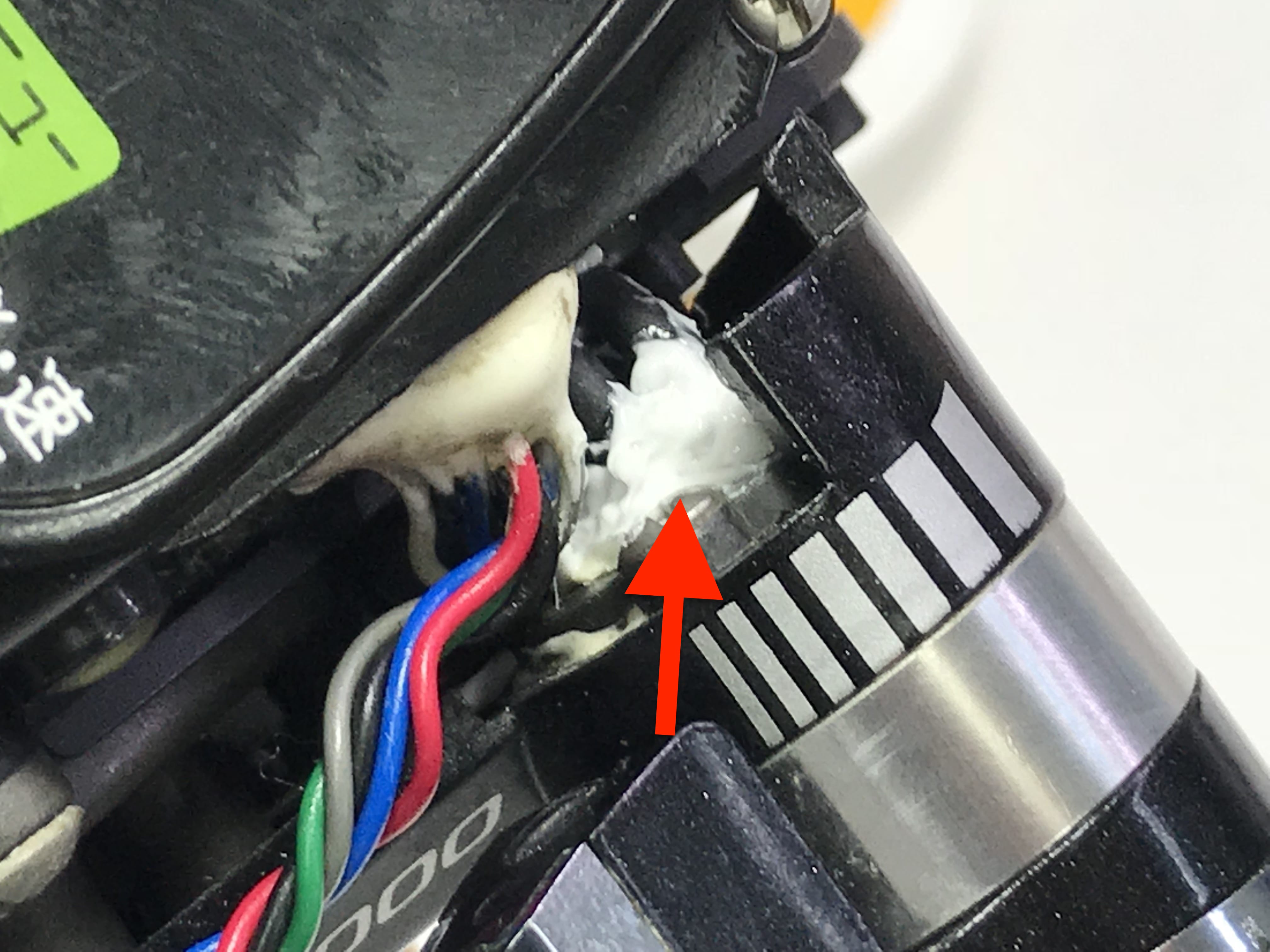

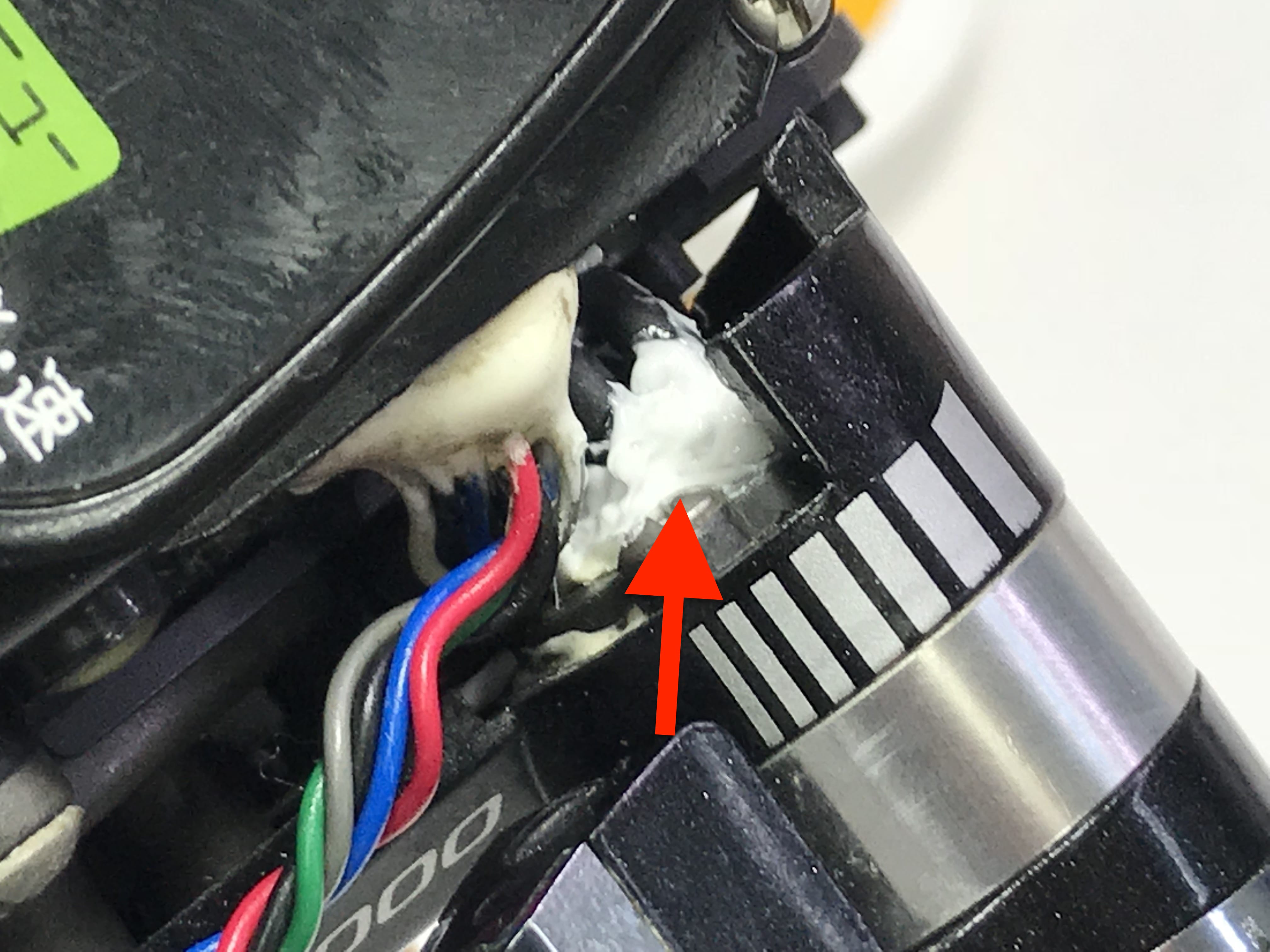

아래의 사진부분 찾았습니다.
배선다시 하고 정리하고 실리콘실링하고 …….. 와 작업시간이 어느덧 5시간이 넘어감니다…..ㅜㅜ
파워연결하고 구동 확인 합니다.
액정에 수심 문제 없구요~
속도레버 올려 보니 정상 작동 합니다.
다른 커버 조립 들어갑니다.
시마노 13포스마스타 ForceMaster 3000MK,전동릴세척,전동릴수리,스풀감속기어교체,연마 완료 합니다.
인천송도 릴수리하는 라이브피싱 입니다.
