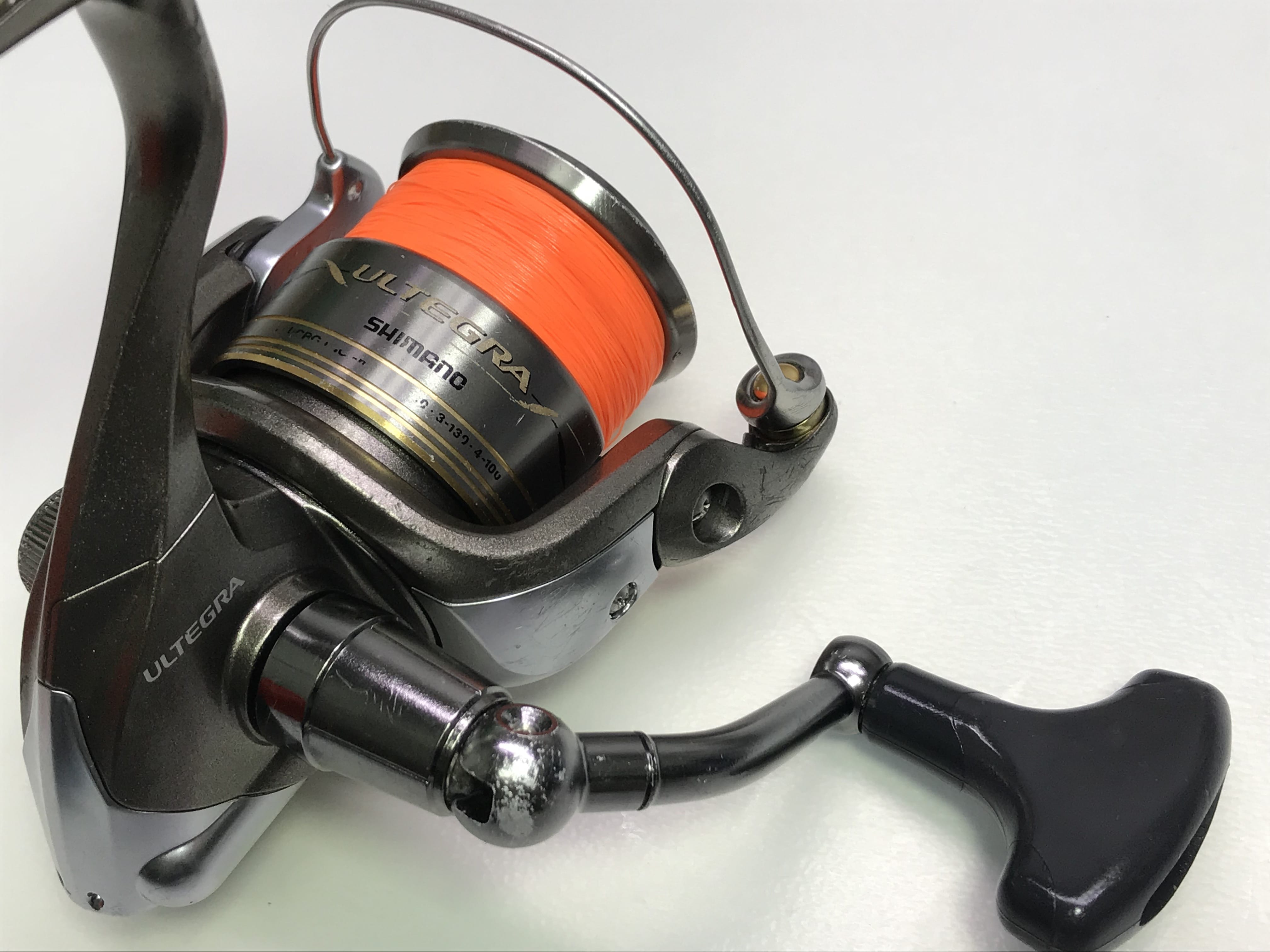

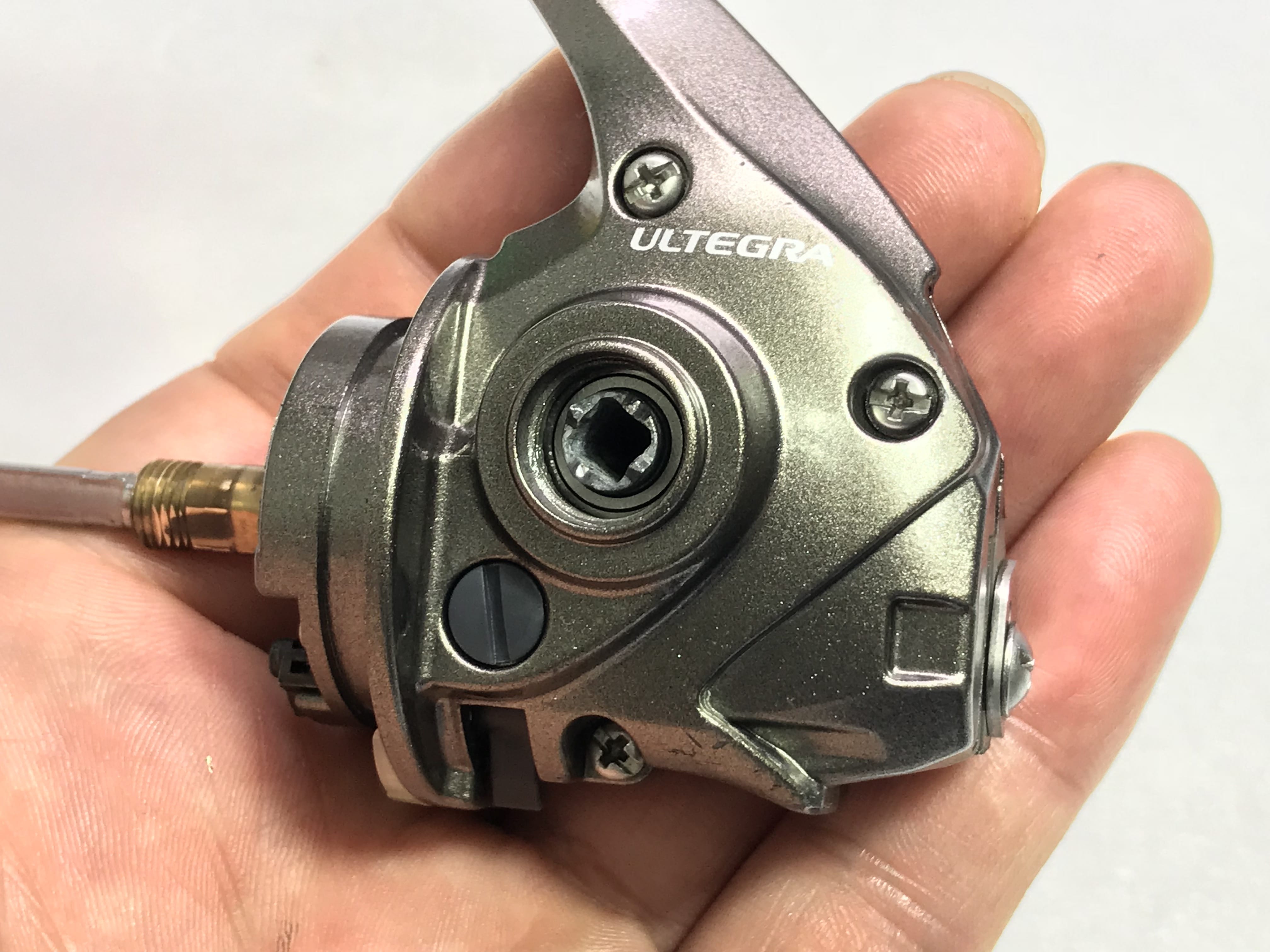

시마노 09울테그라ULTEGRA C3000
입고시 특별한 이상은 업지만 구리스가 별로 없어서 릴링이 부드럽지 못했습니다.

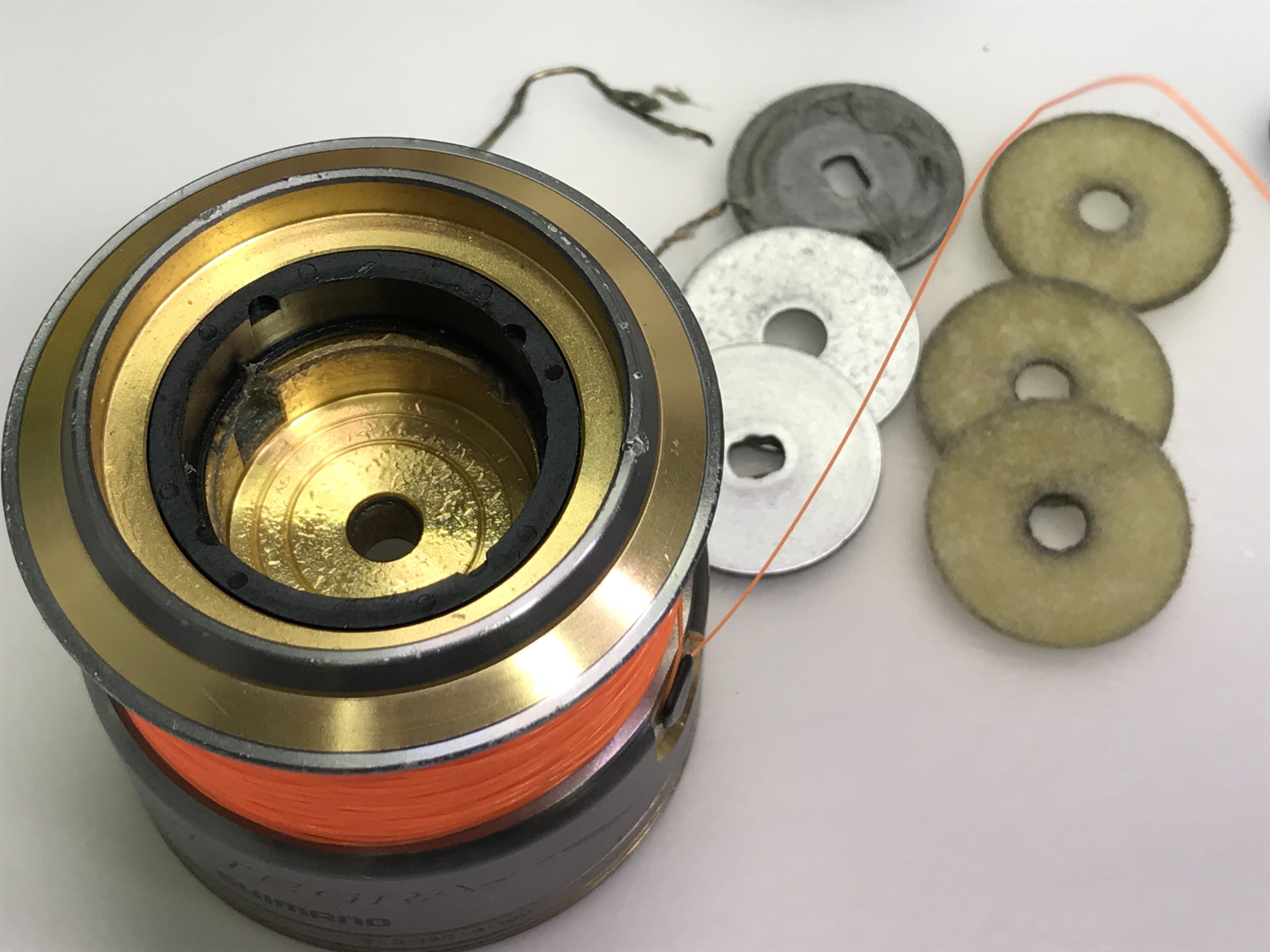

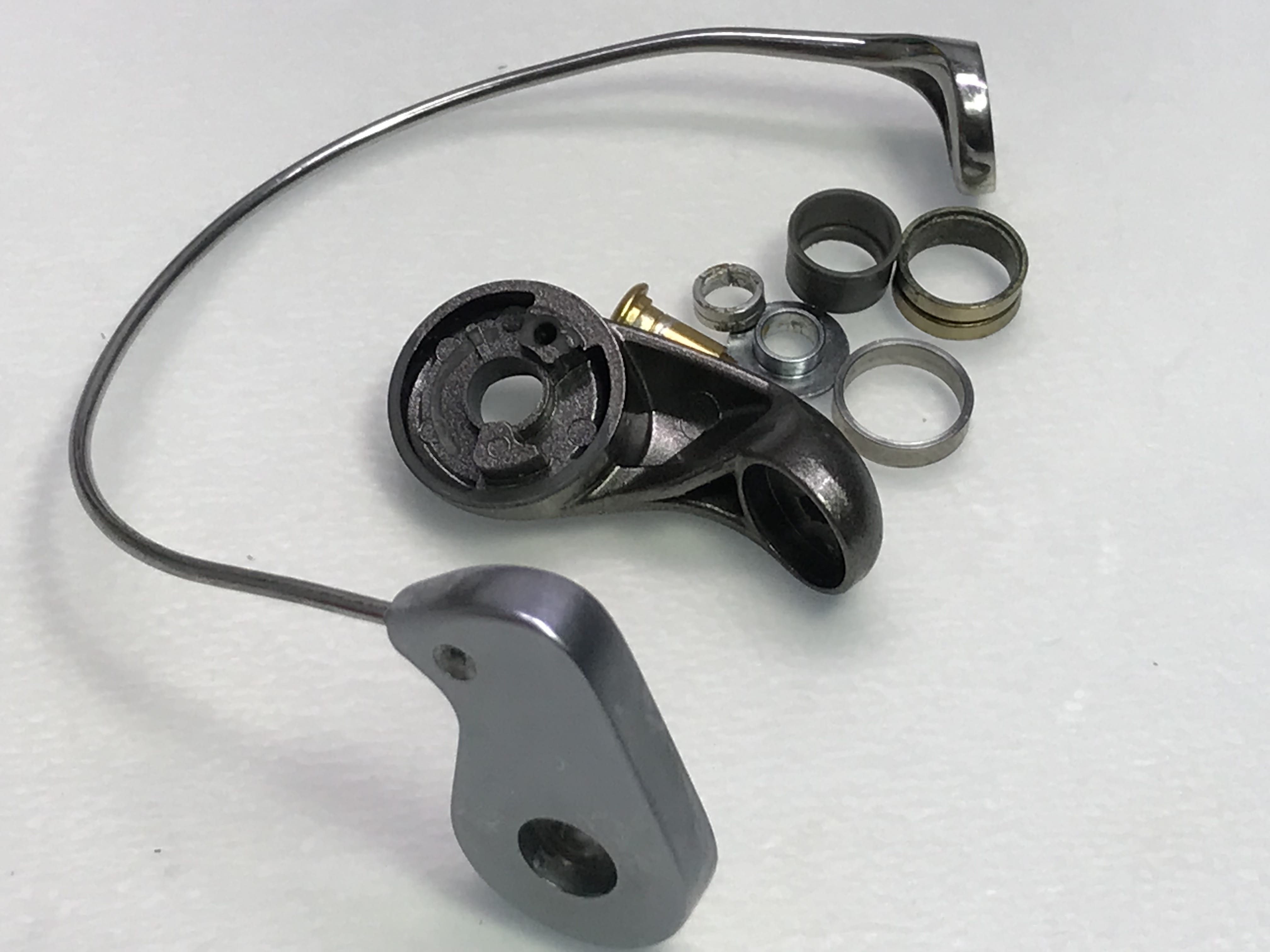

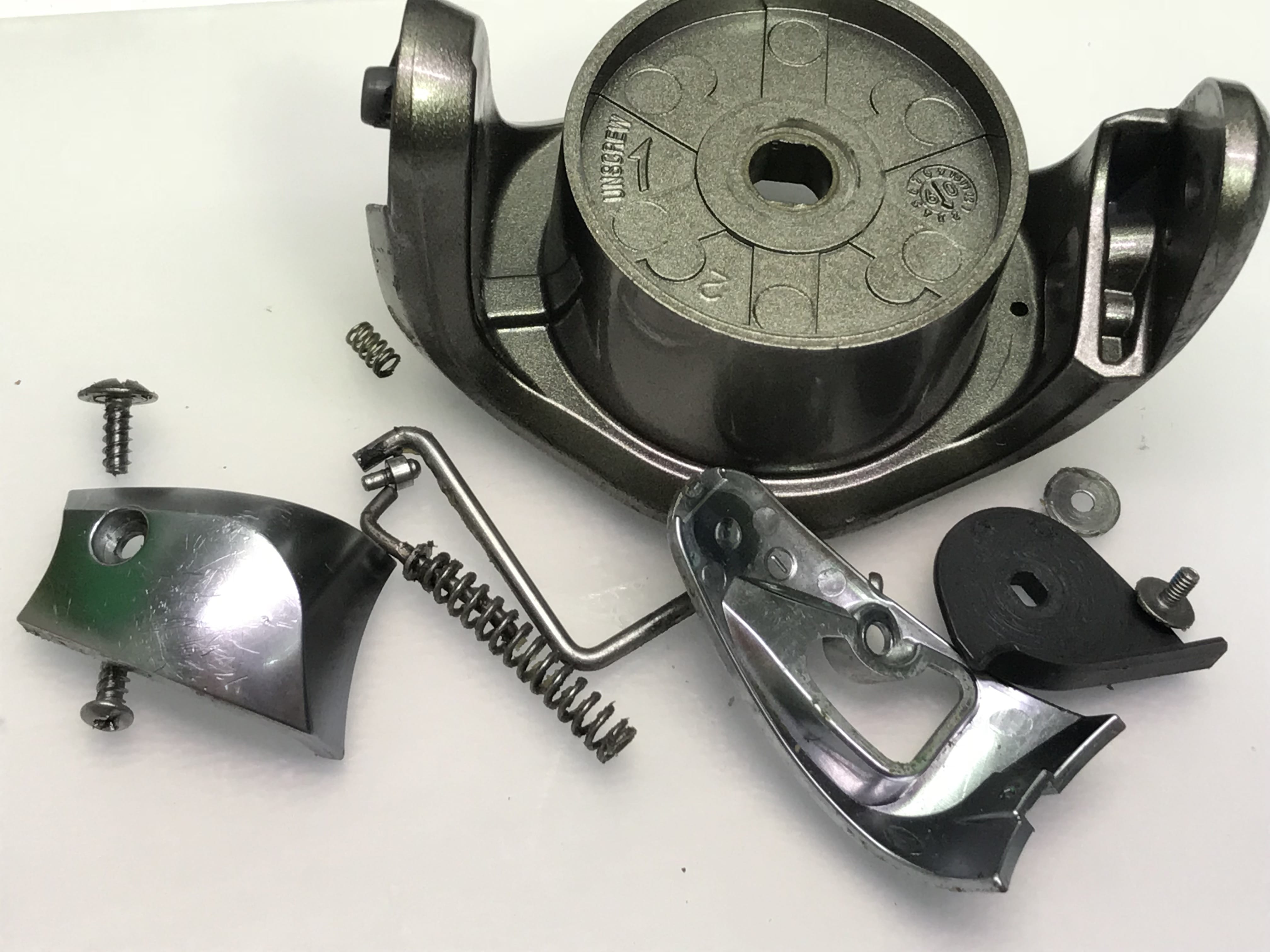

드랙내부 와 스풀 라인롤러까지 전부 분해합니다.
라인롤러 내부 베어링고착 보입니다.
조심해서 살살 분리해야합니다.
플라스틱부품들이 부러지는 경우가 많습니다.
고착을 보일때는 여러가지 부품들이 붙어 있다가 분해하면서 깨져서 나오는게 허다합니다.

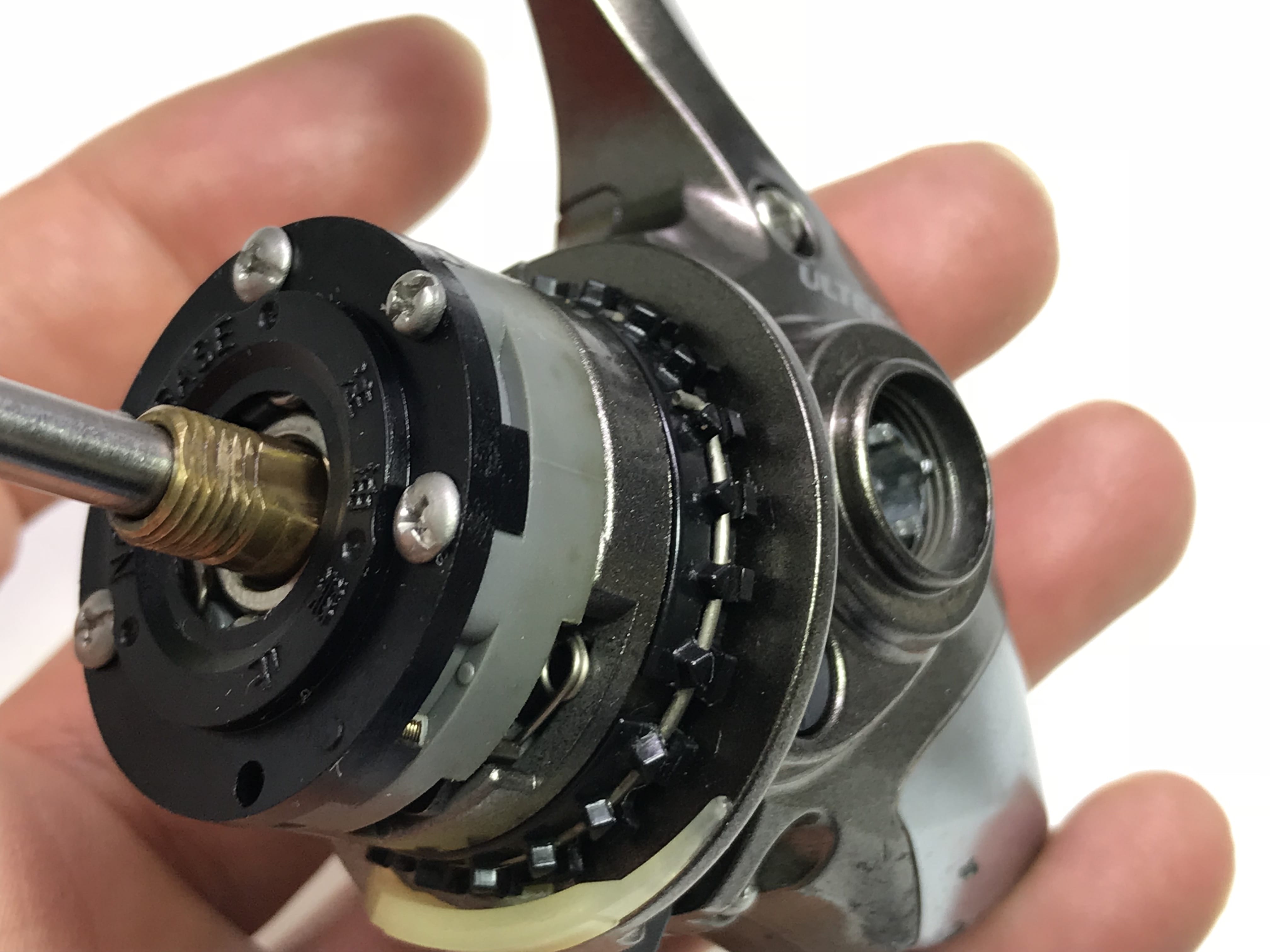

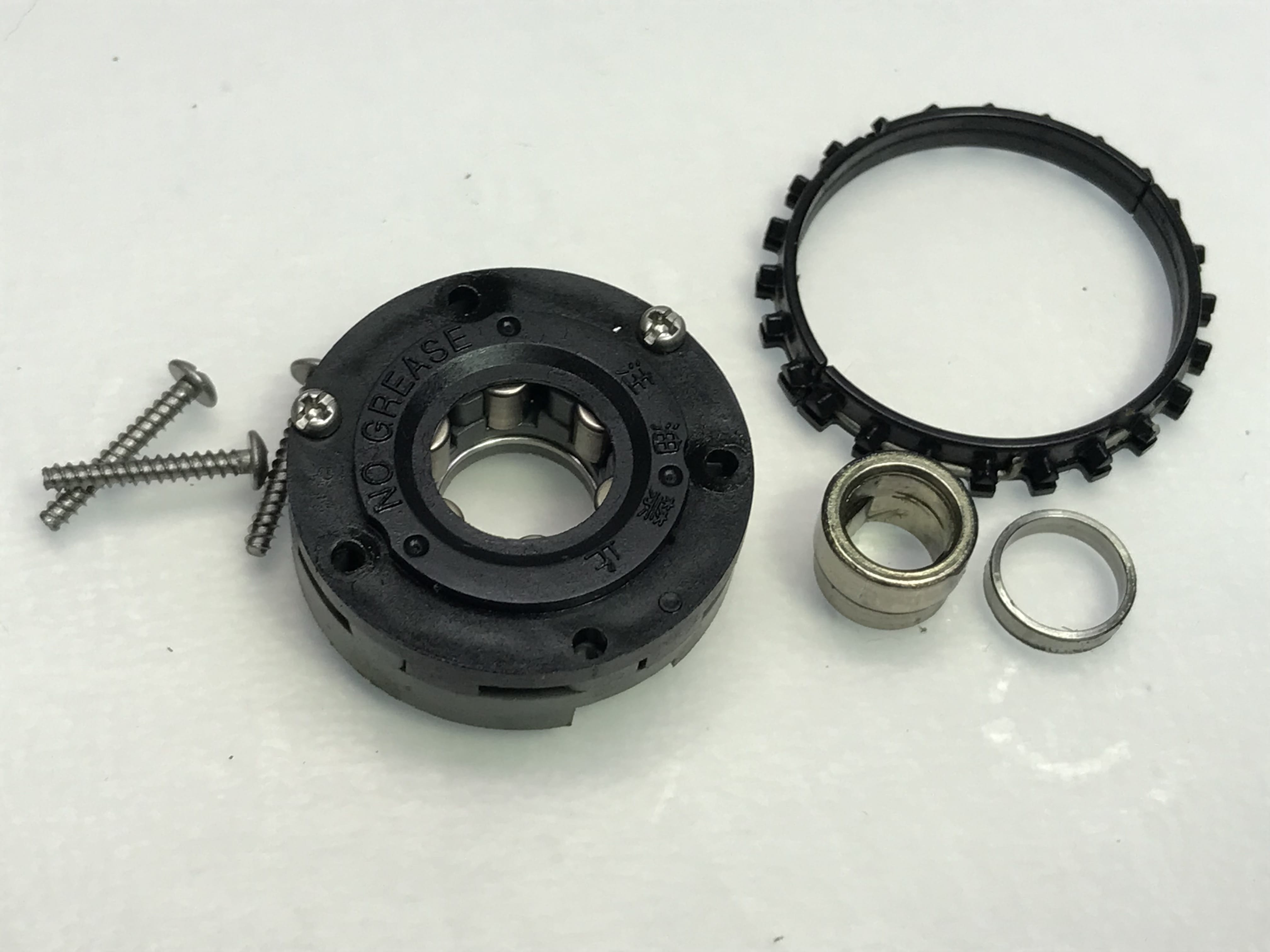

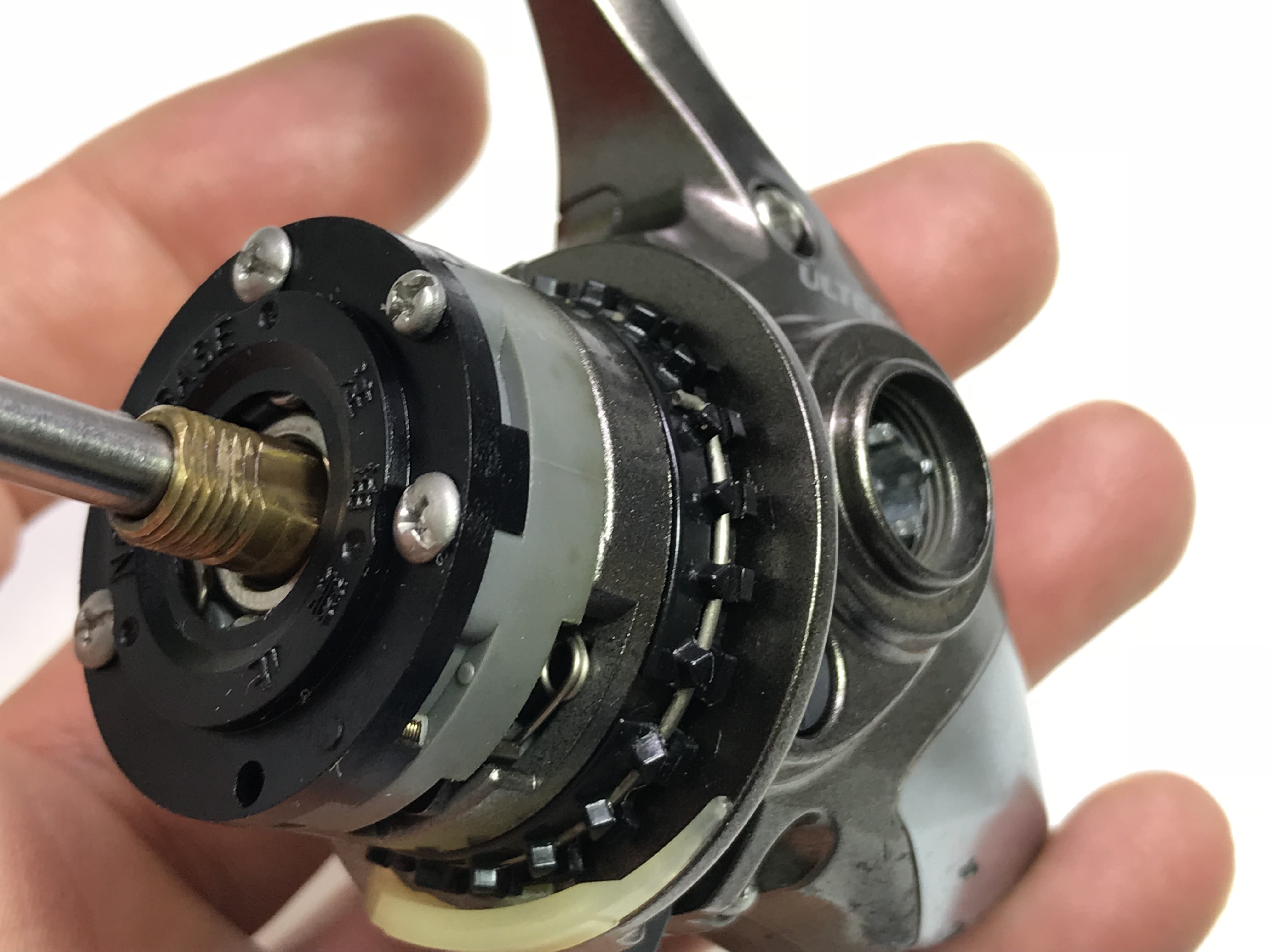

원웨이 분리 후 내부 개봉합니다.

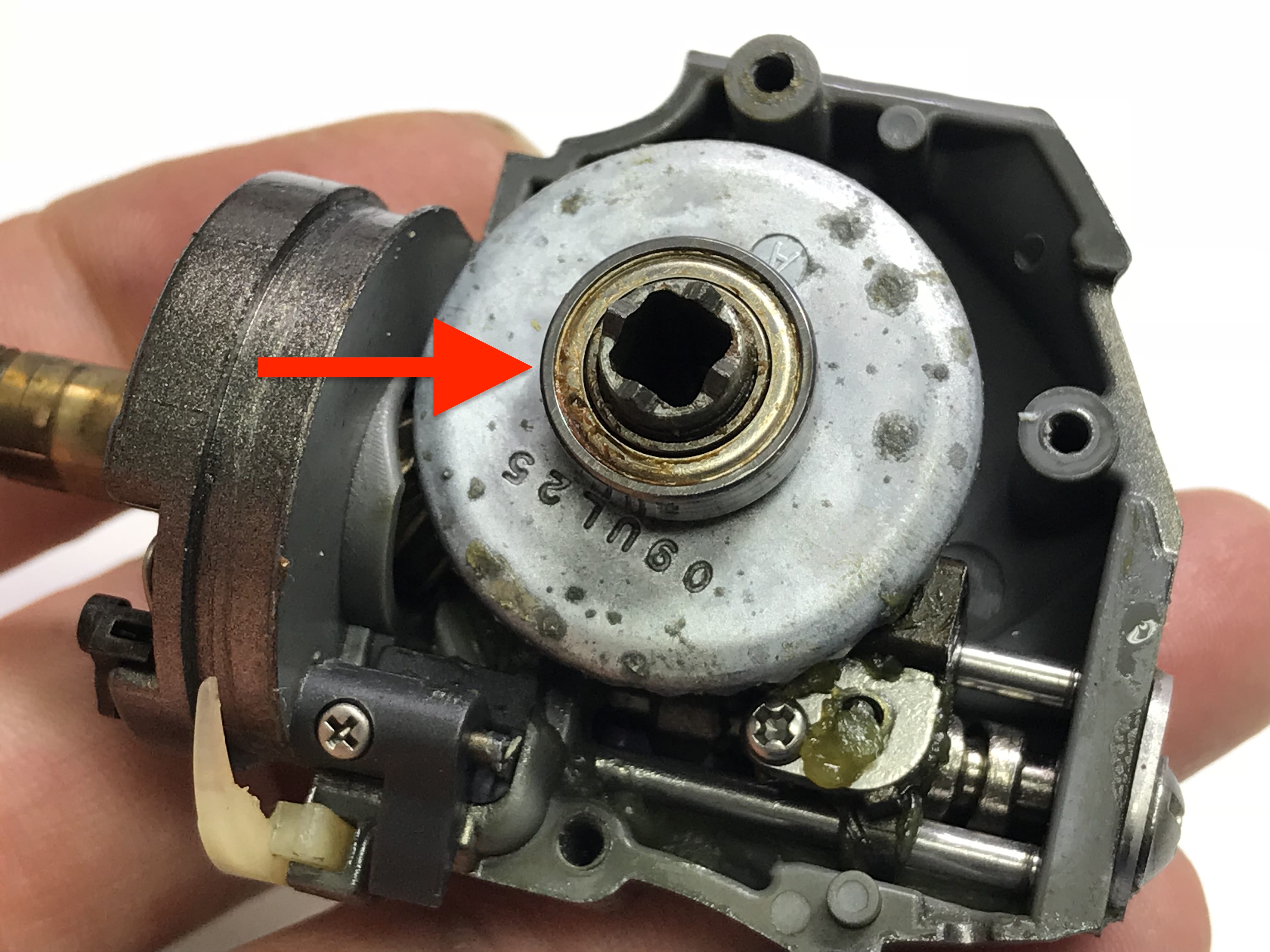

드라이브기어 베어링 고착입니다.
공구를 넣어서 드라이브기어 베어링 분리합니다.

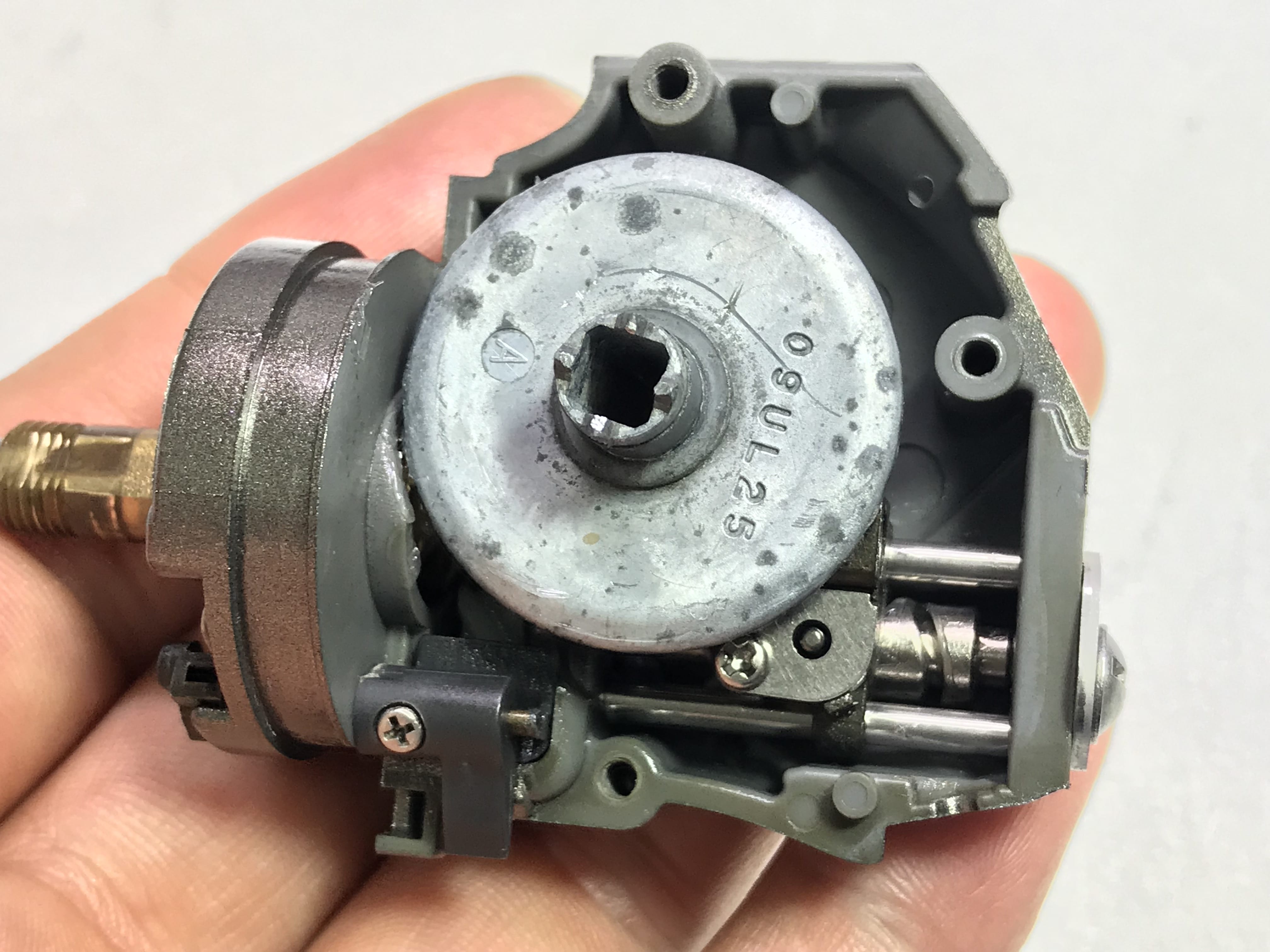

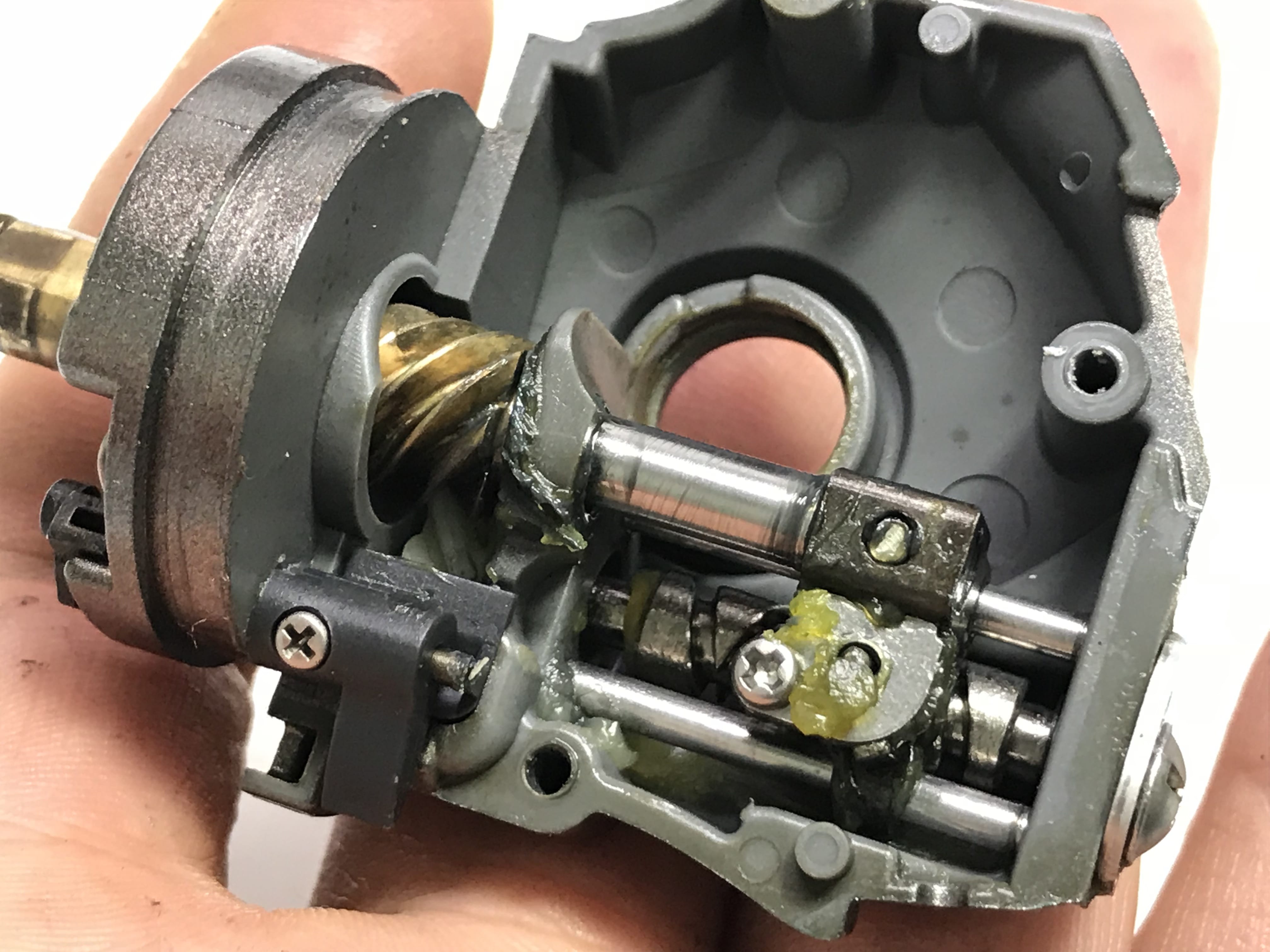

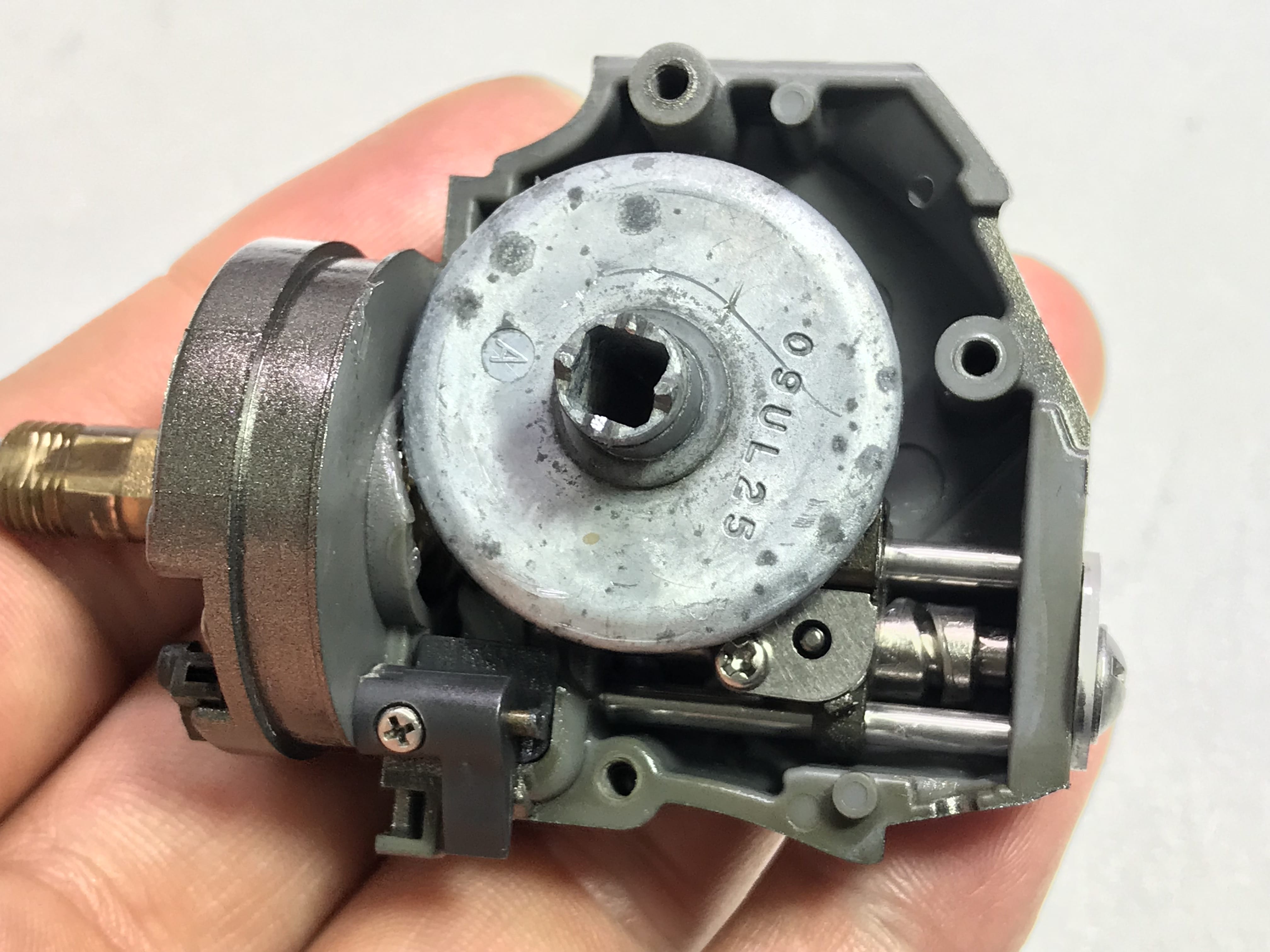

사진들 처럼 내부에 그닥 구리스 보이지 않습니다.

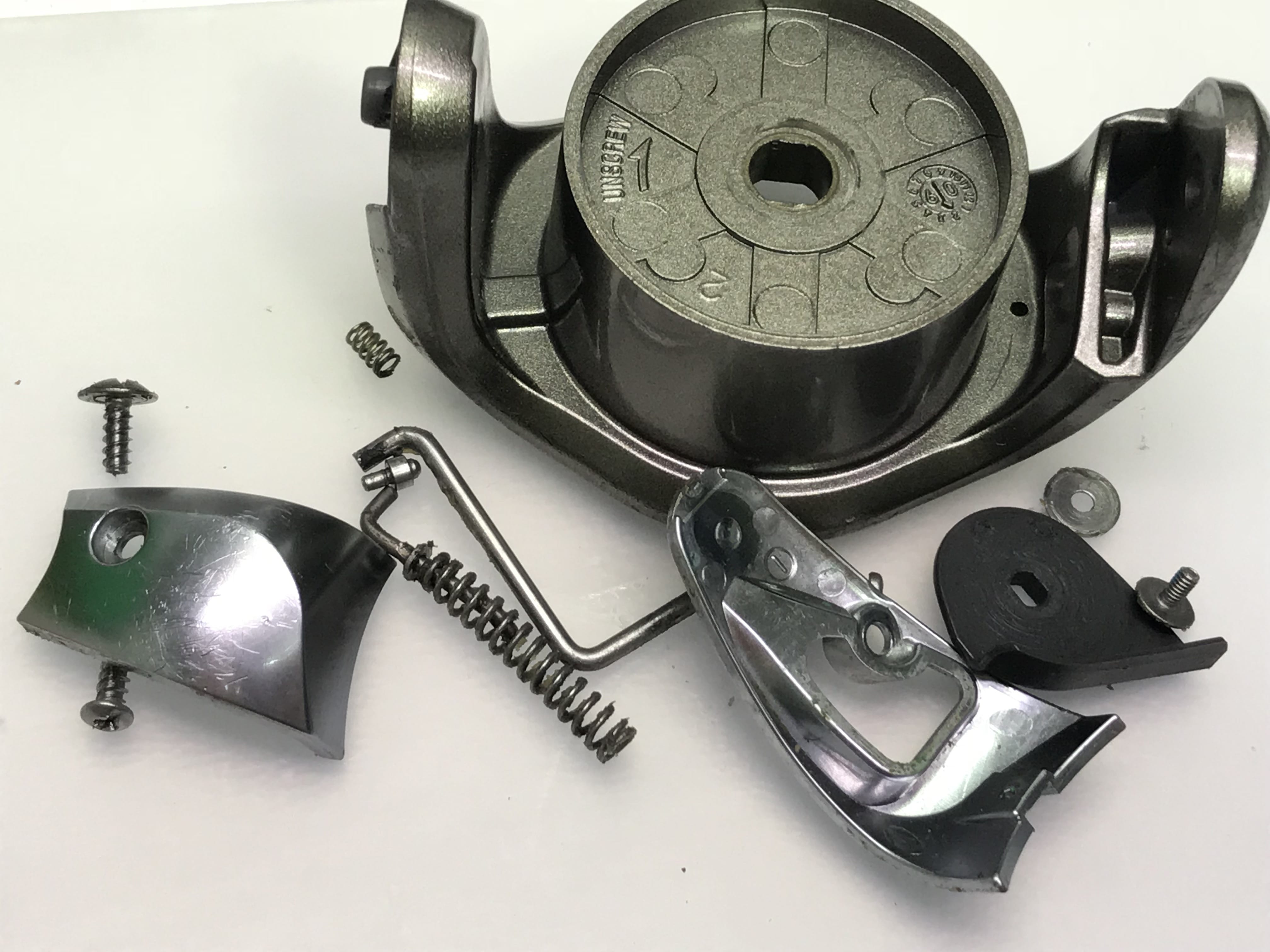

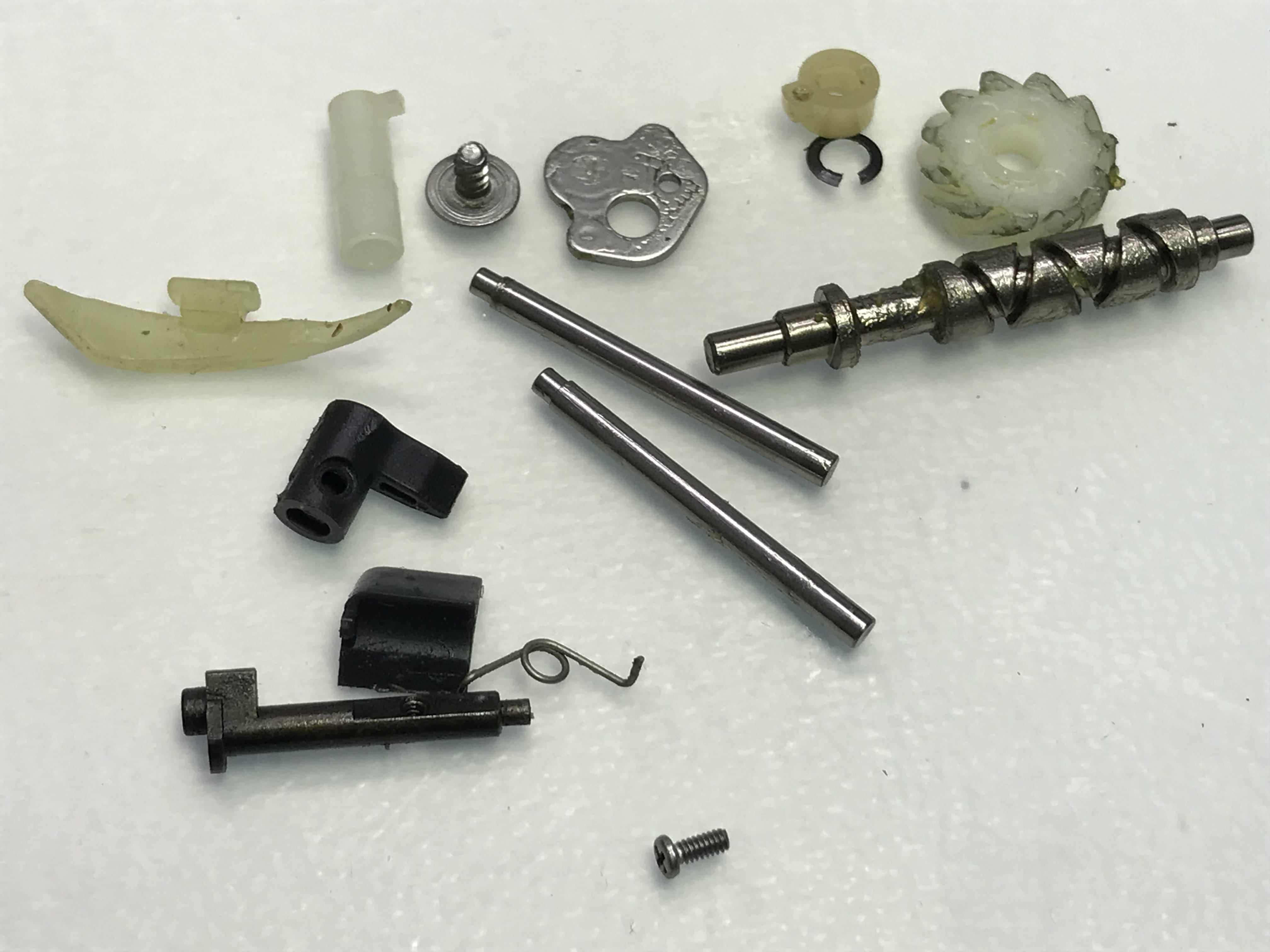

내부 부속들도 전부 꺼냅니다.

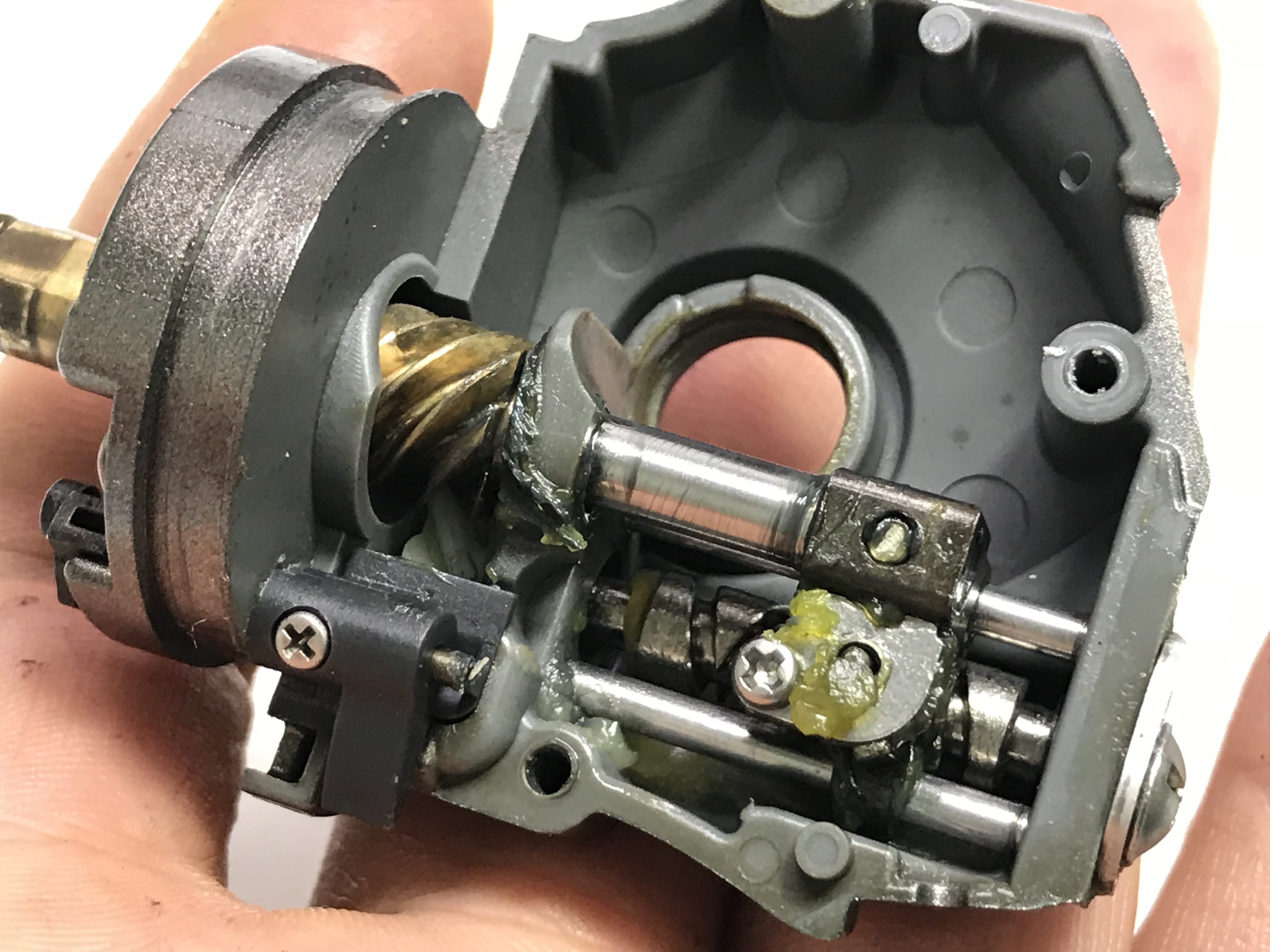

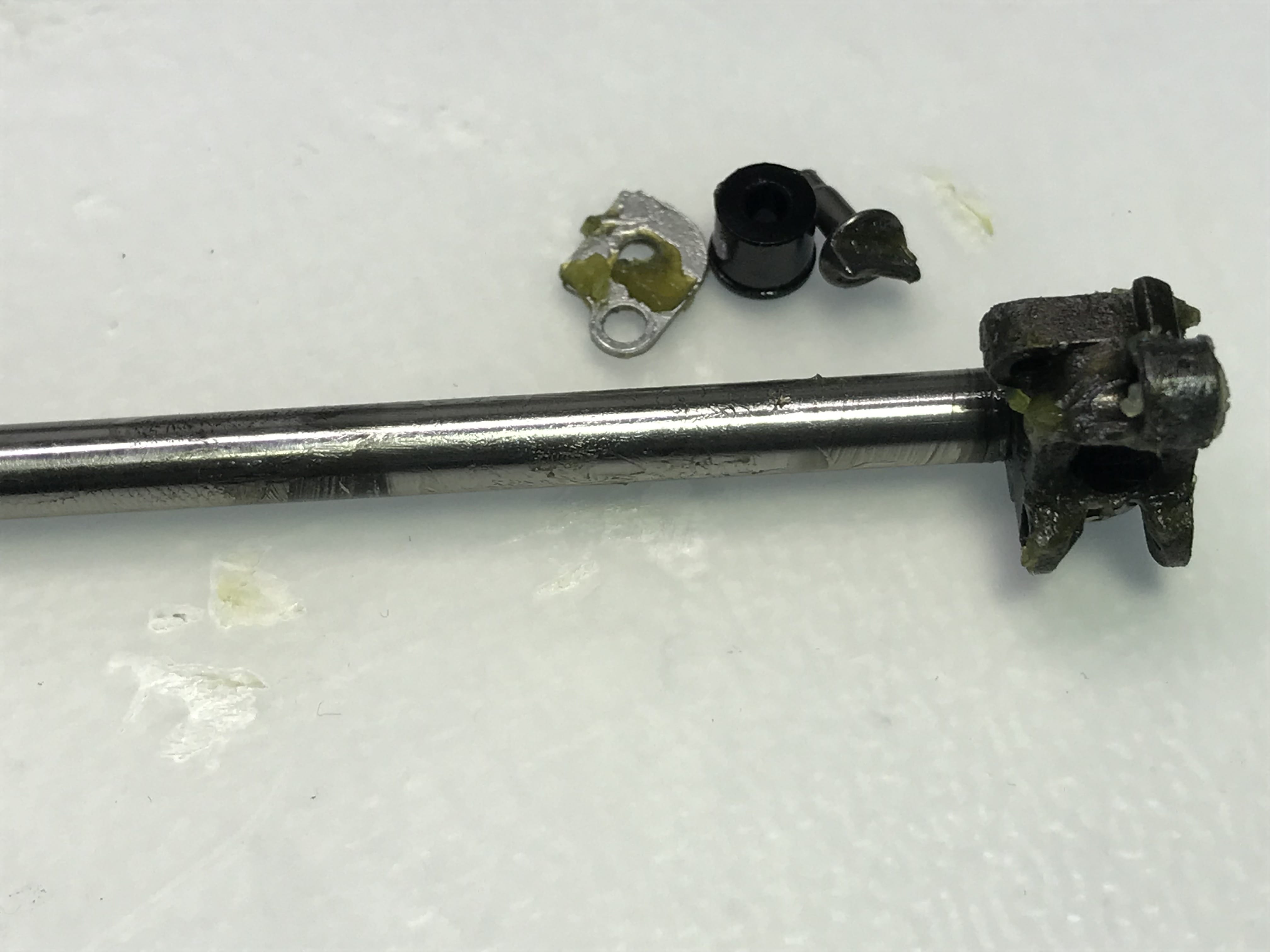

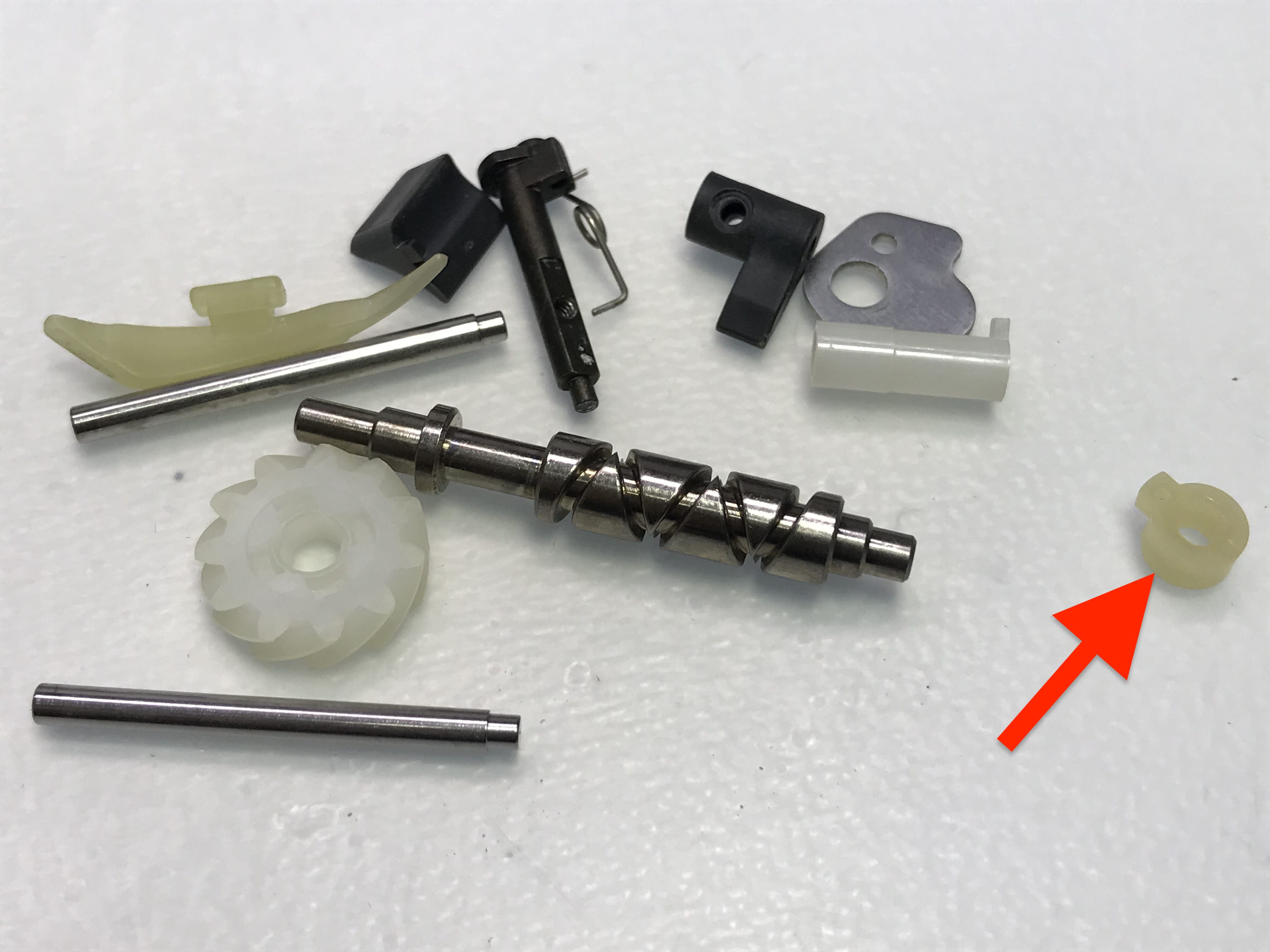

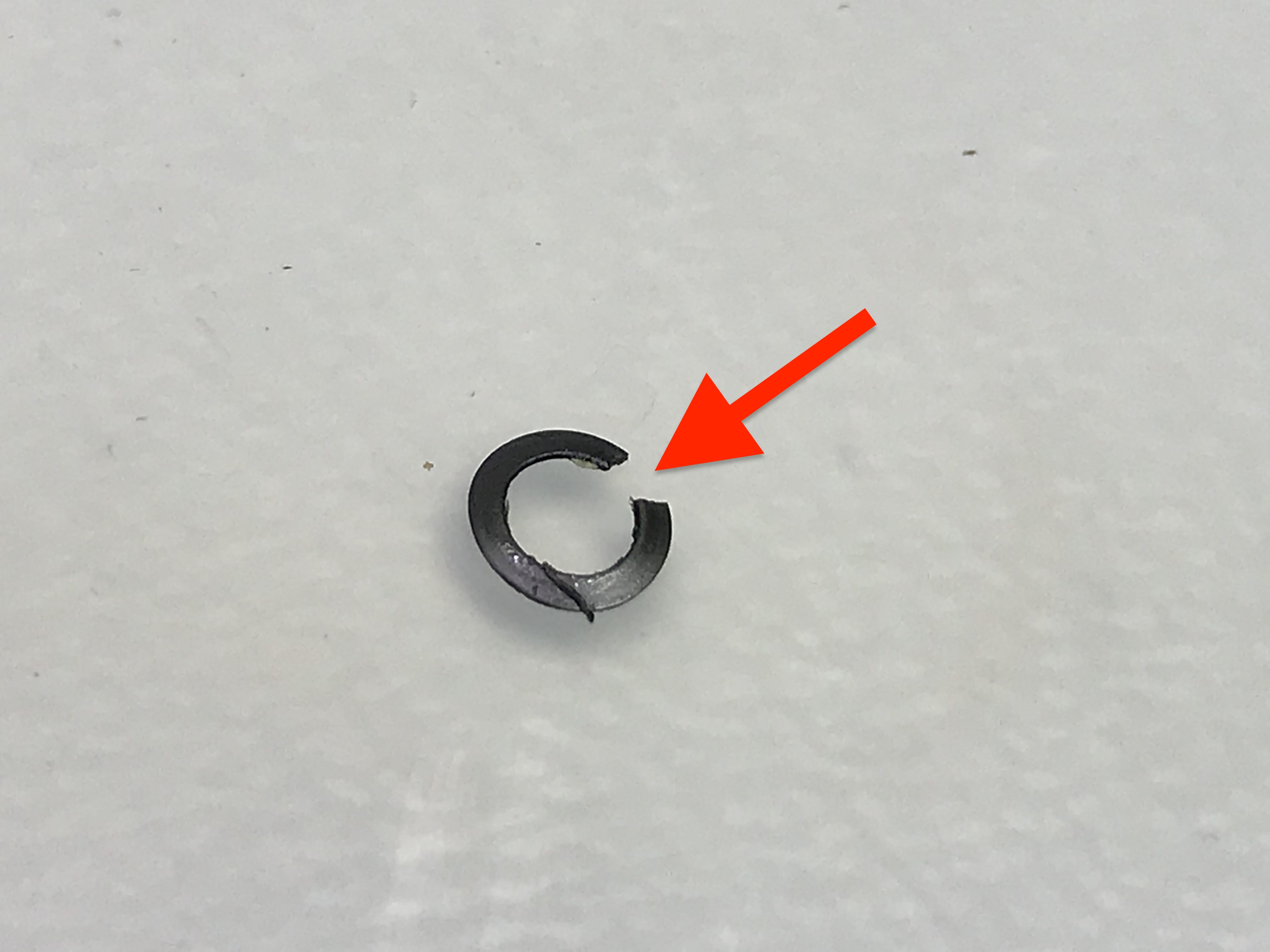

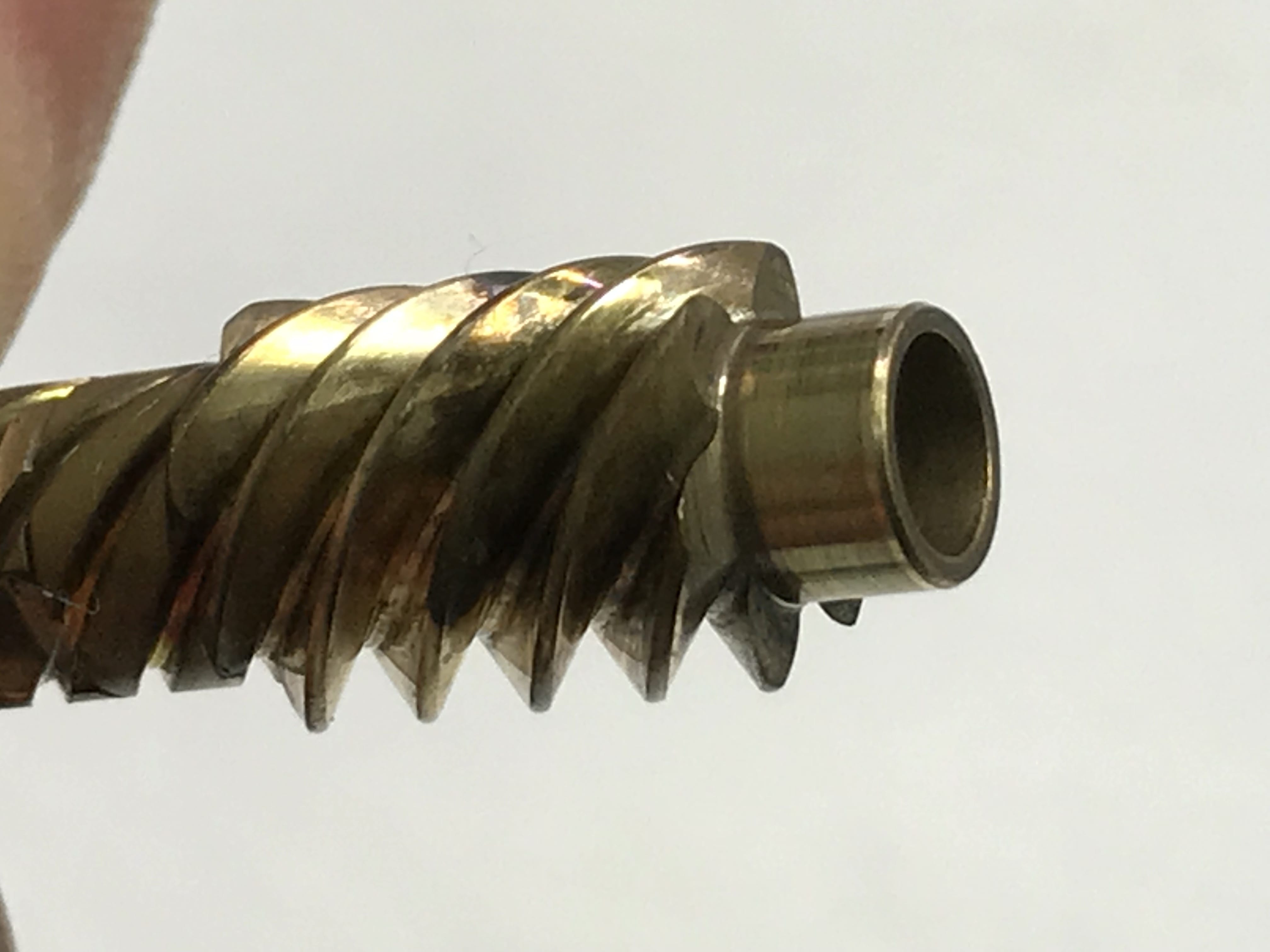

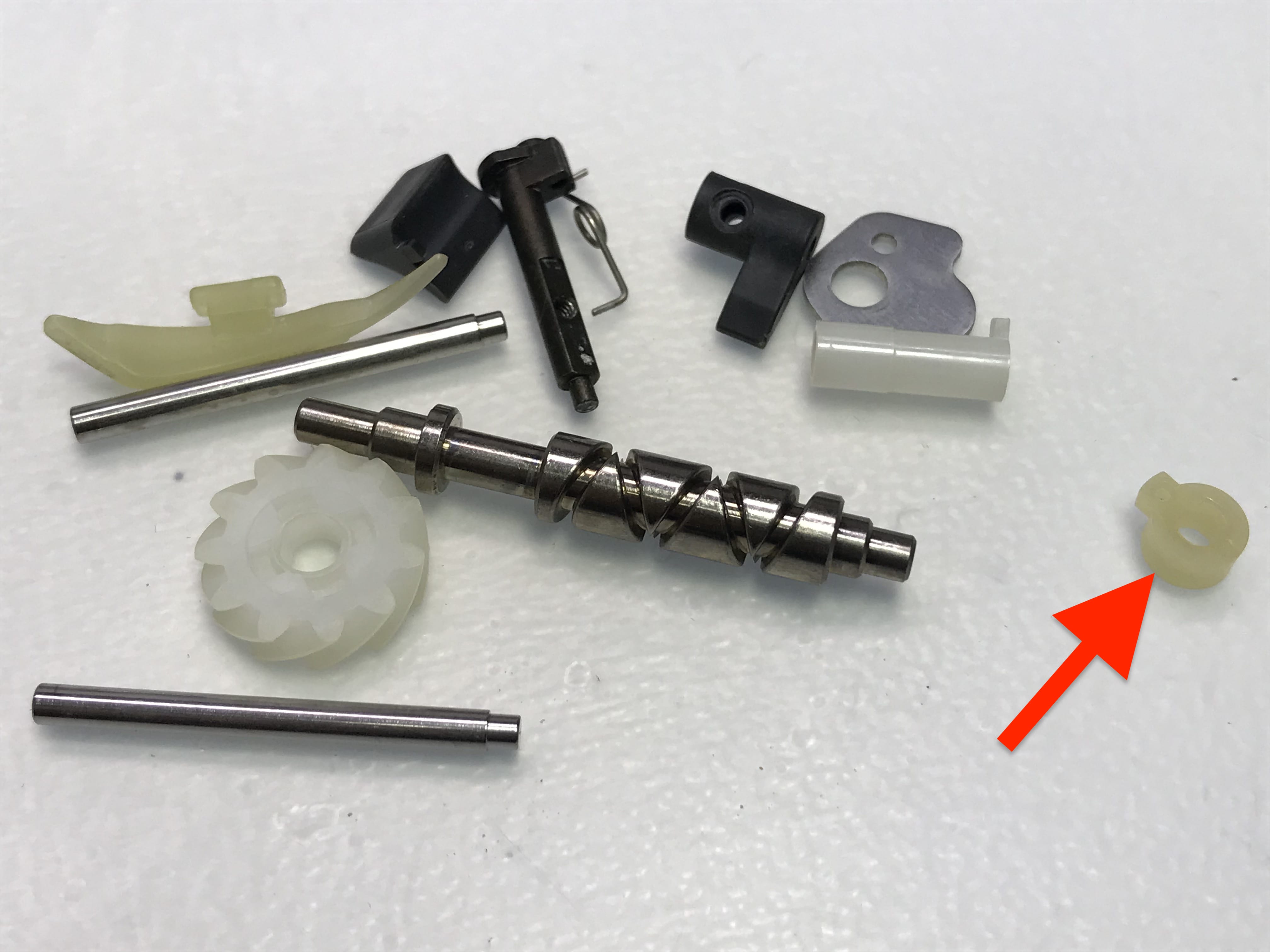

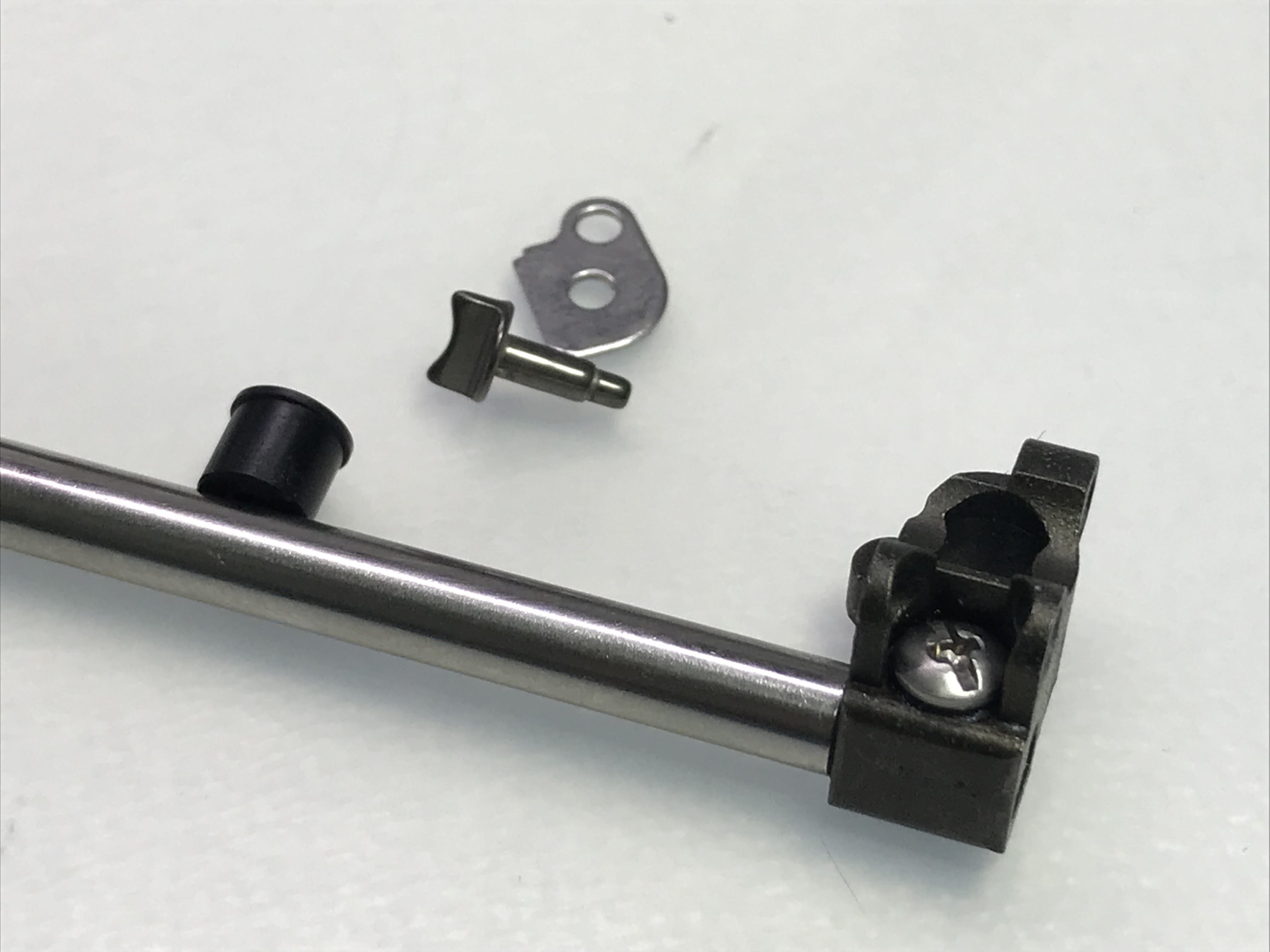

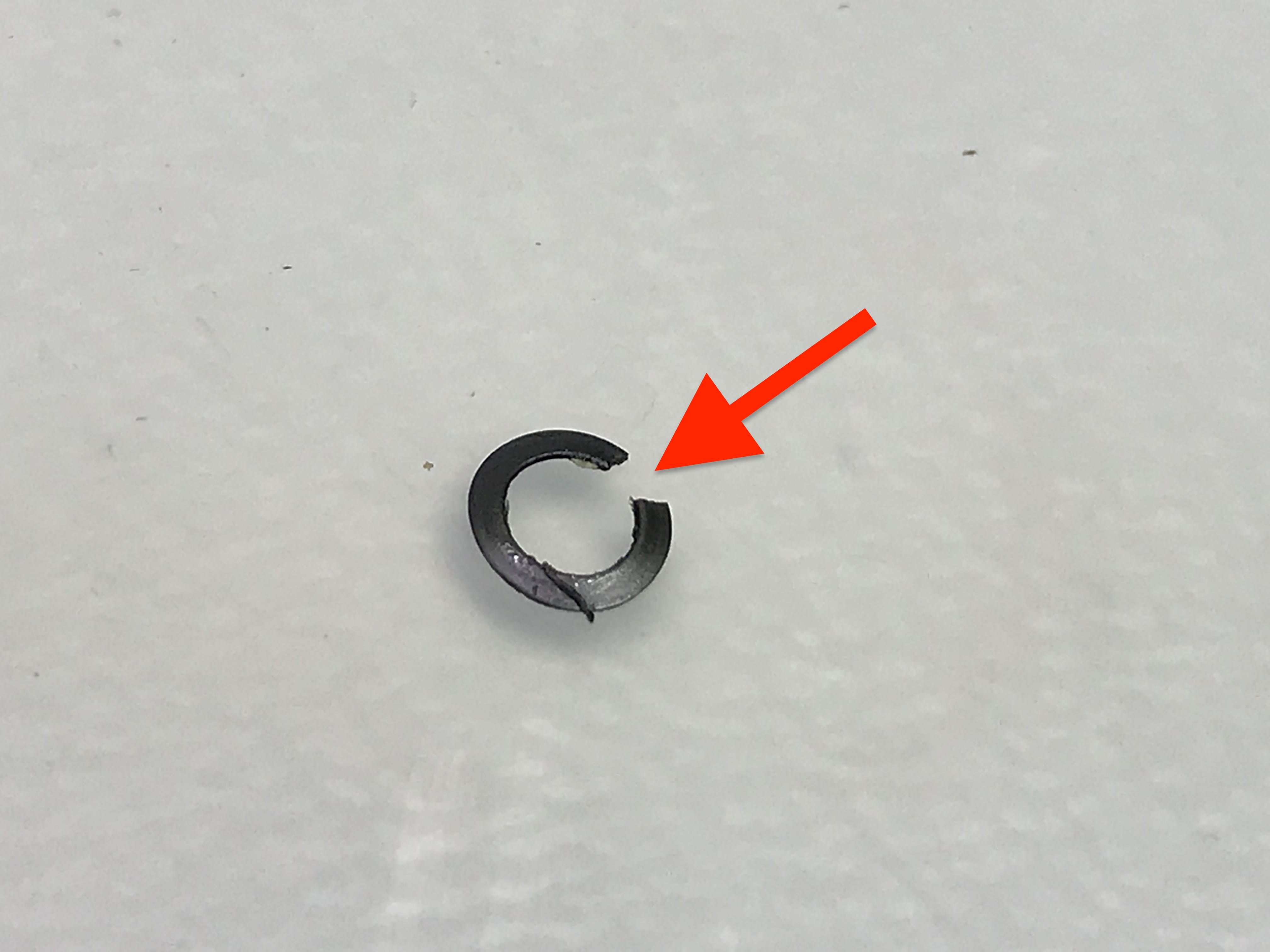

샤프트축 나사가 약간 풀려 있고 웜기어 뒤쪽 와셔가 끊어져 있네요~
구리스나 오일이 업이 오래동안 마찰에 끊어진 듯 보입니다.
ㅅ

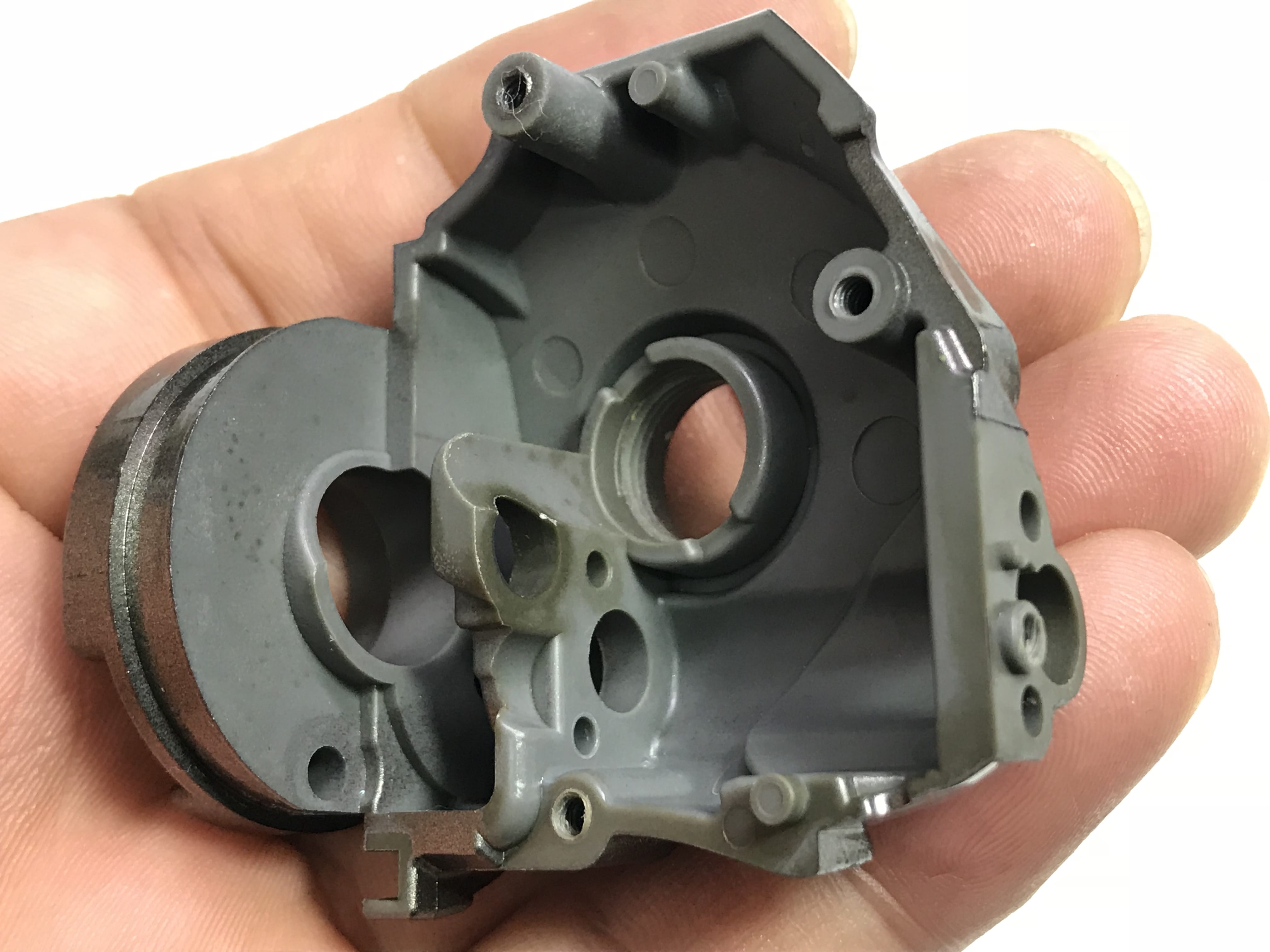

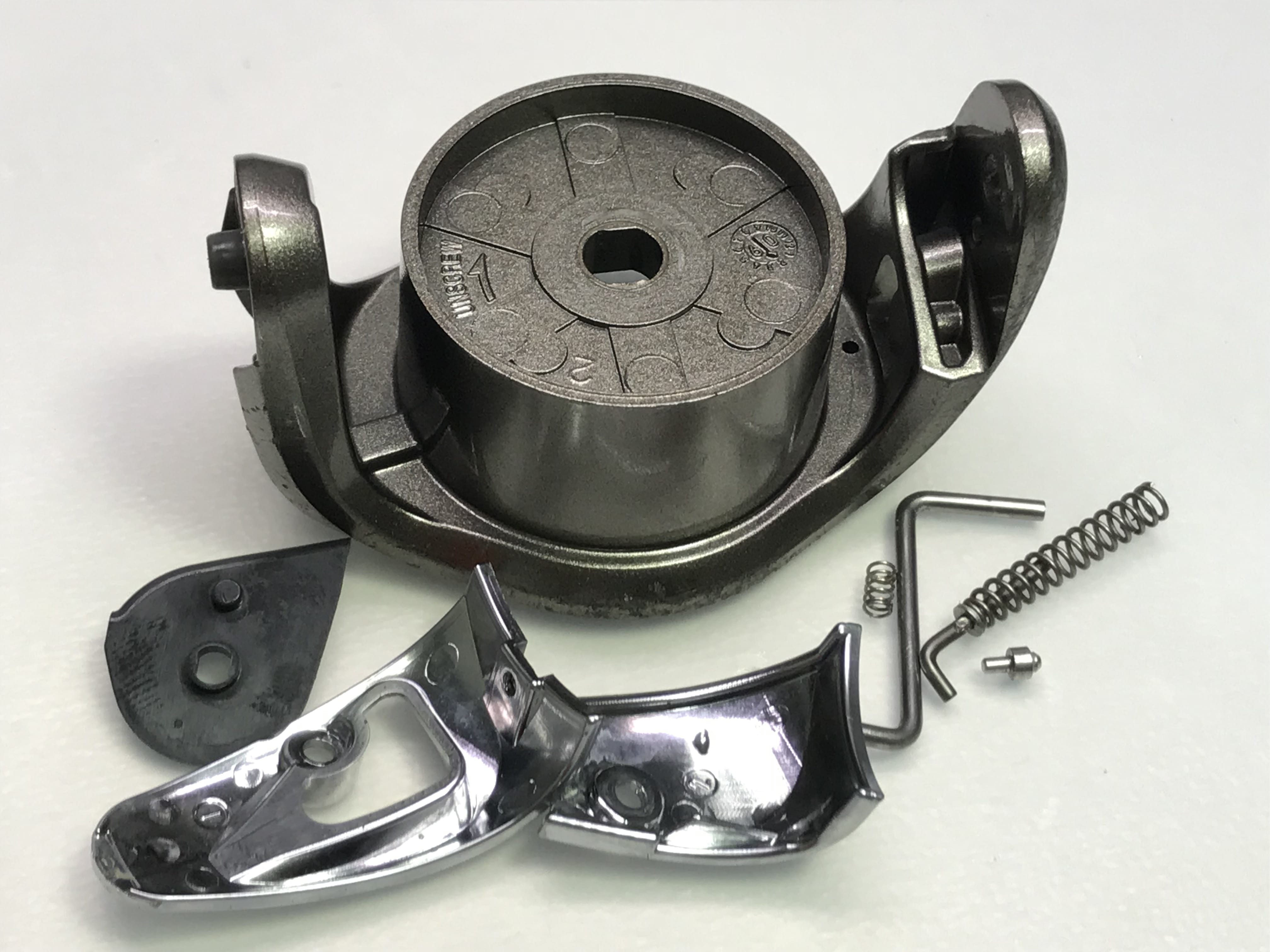

전부 분리완료 합니다.

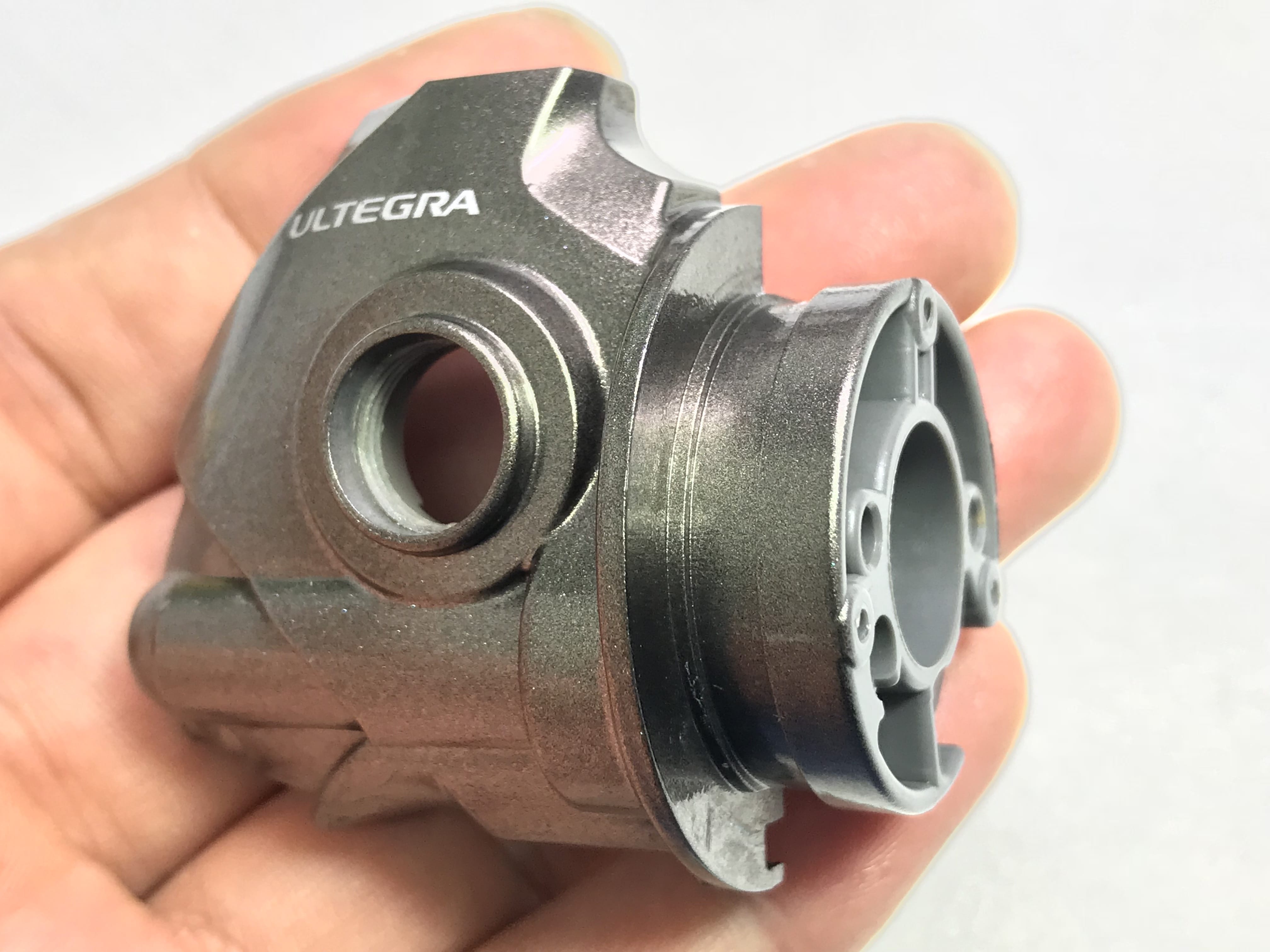

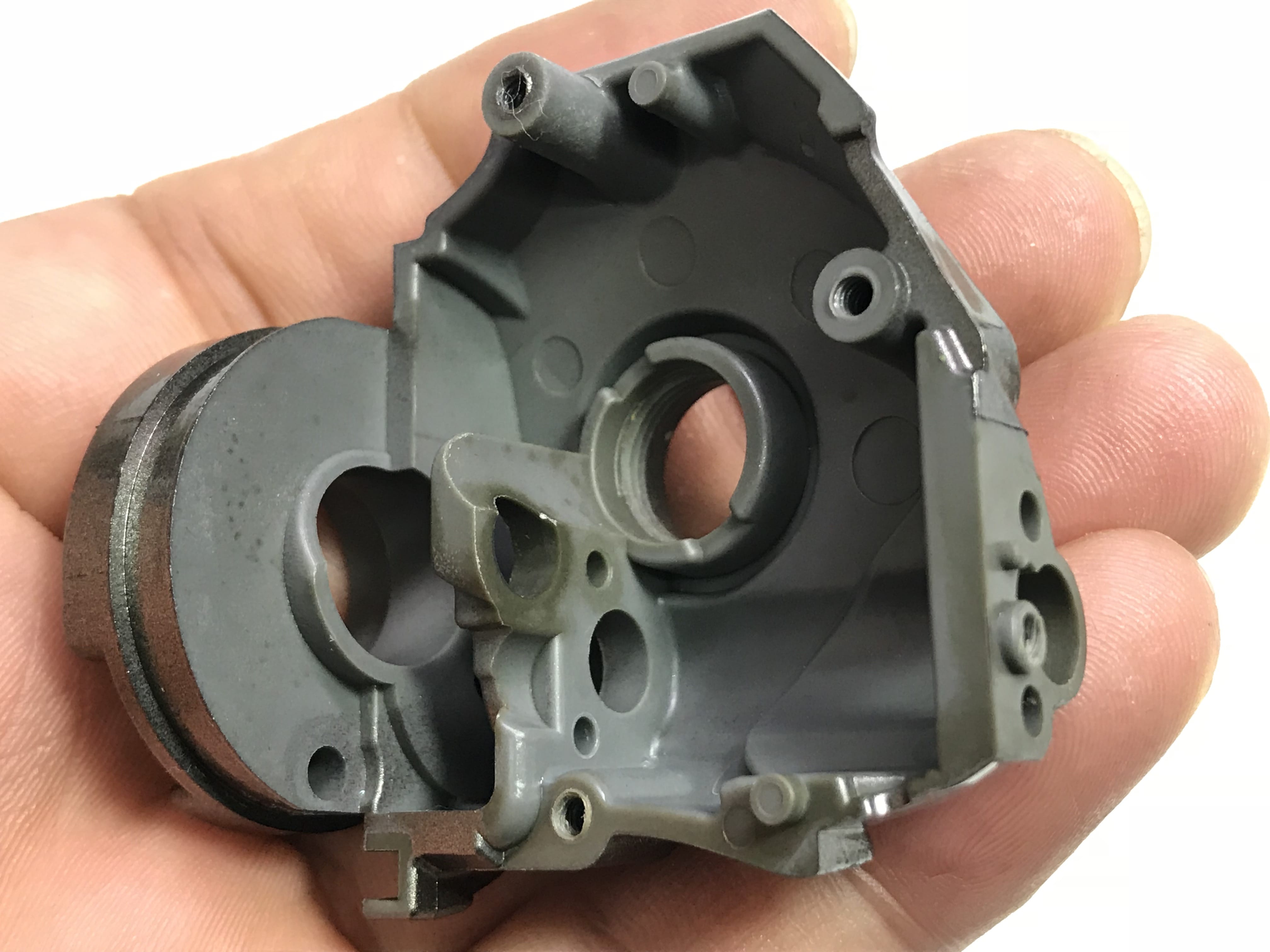

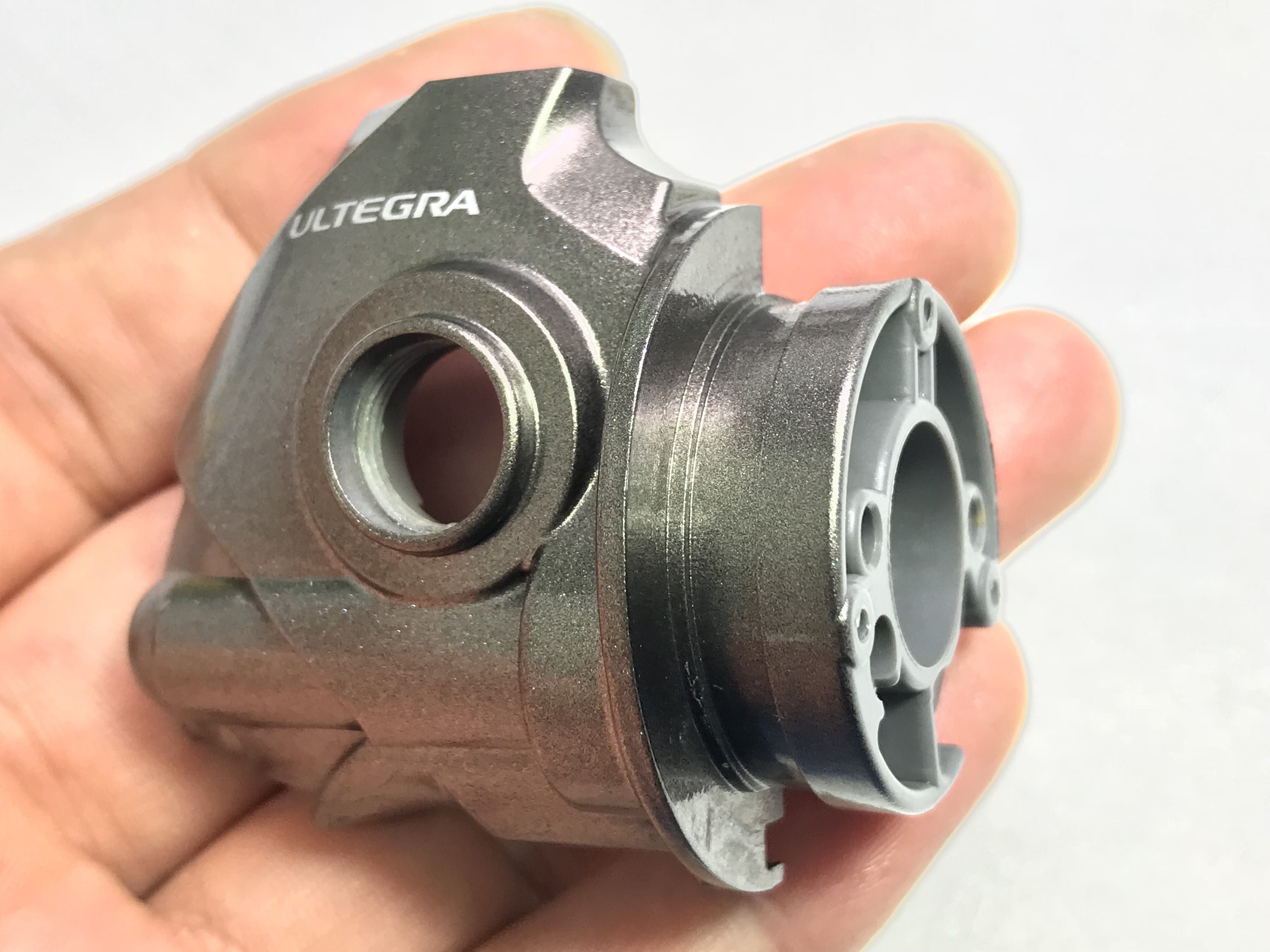

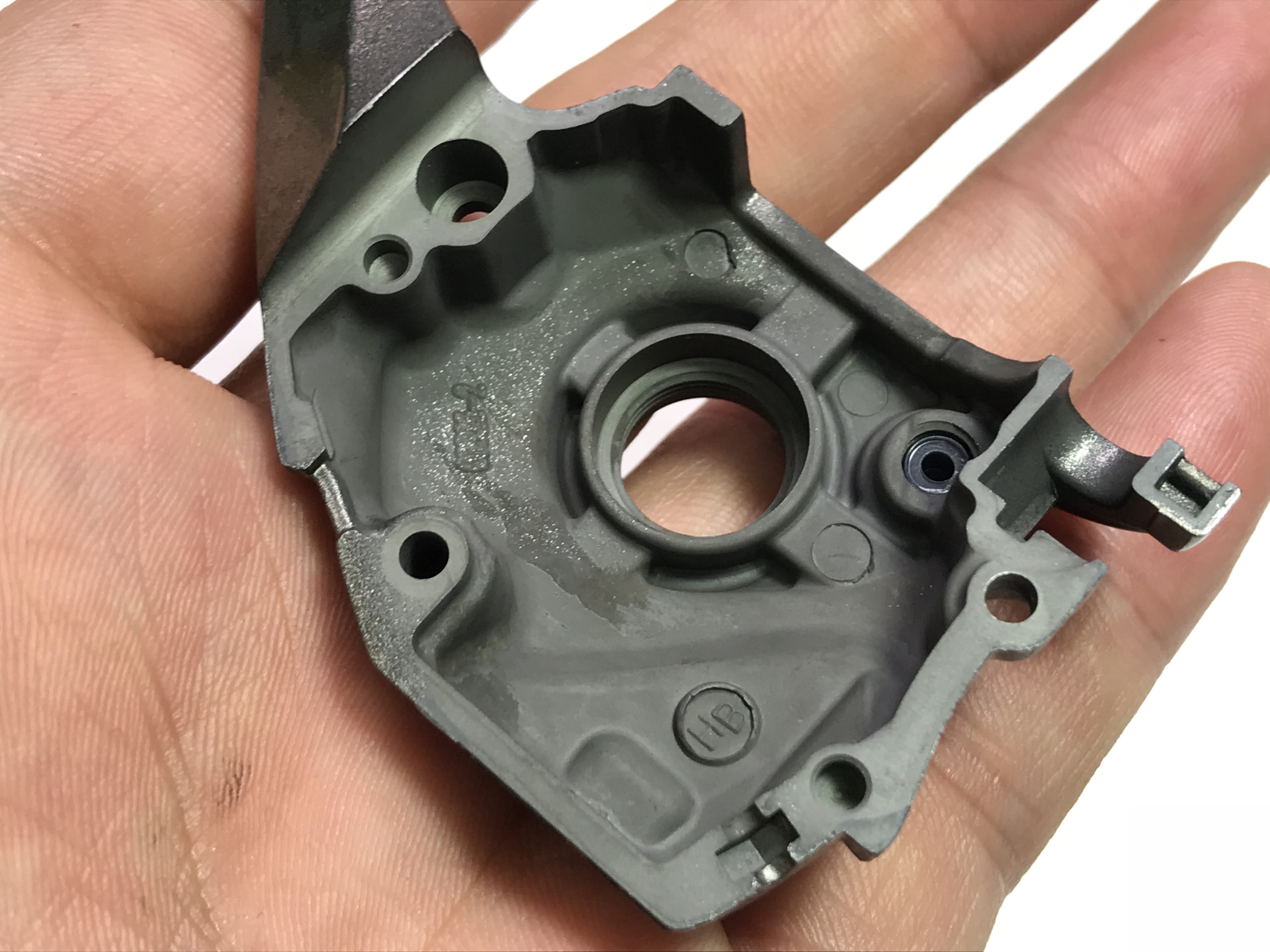

시마노 09울테그라ULTEGRA C3000 릴세척 완료 합니다.
내부 부속들 세척 후 사진과 아래의 부싱 베어링튜닝가능 합니다.

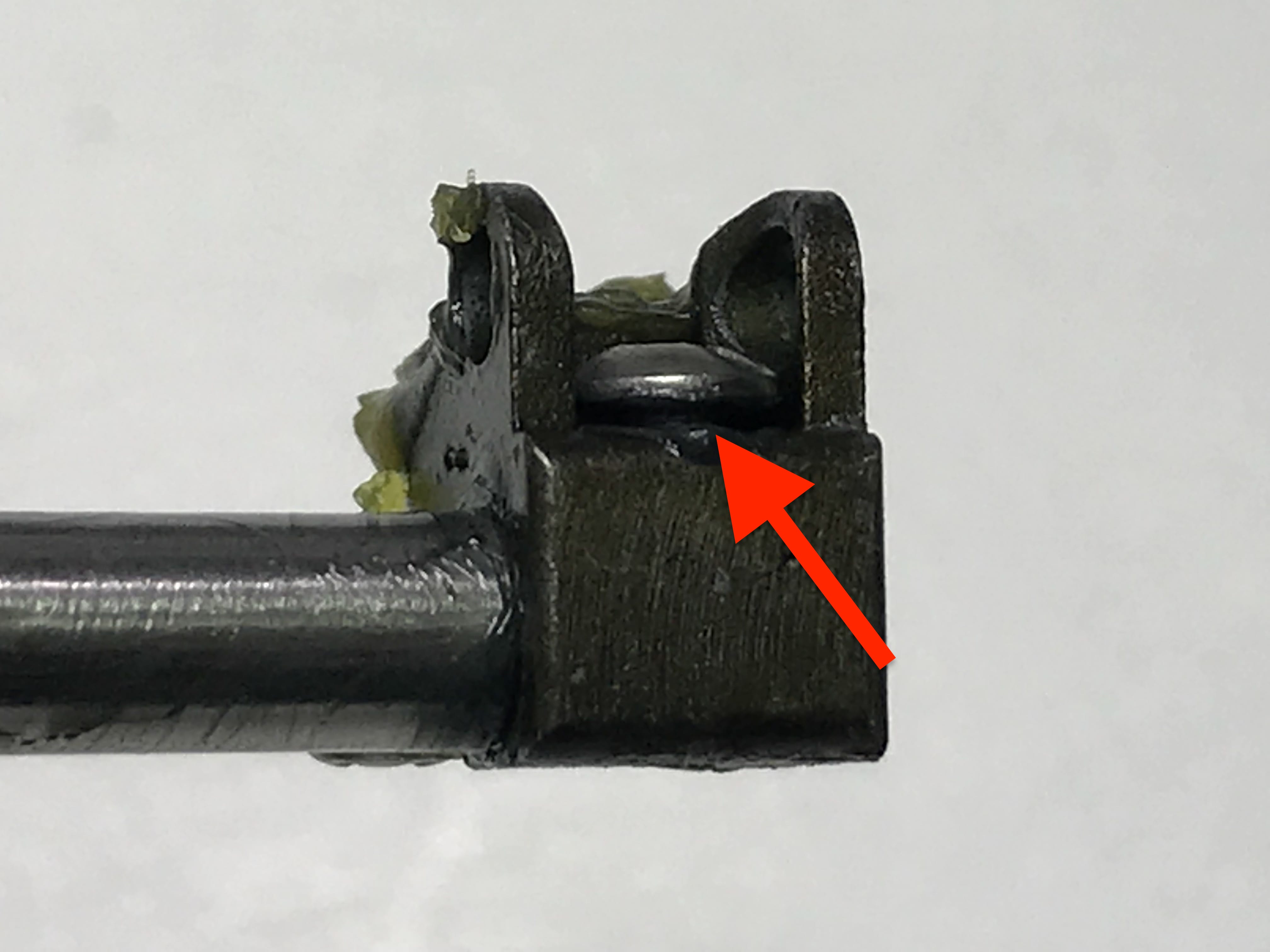

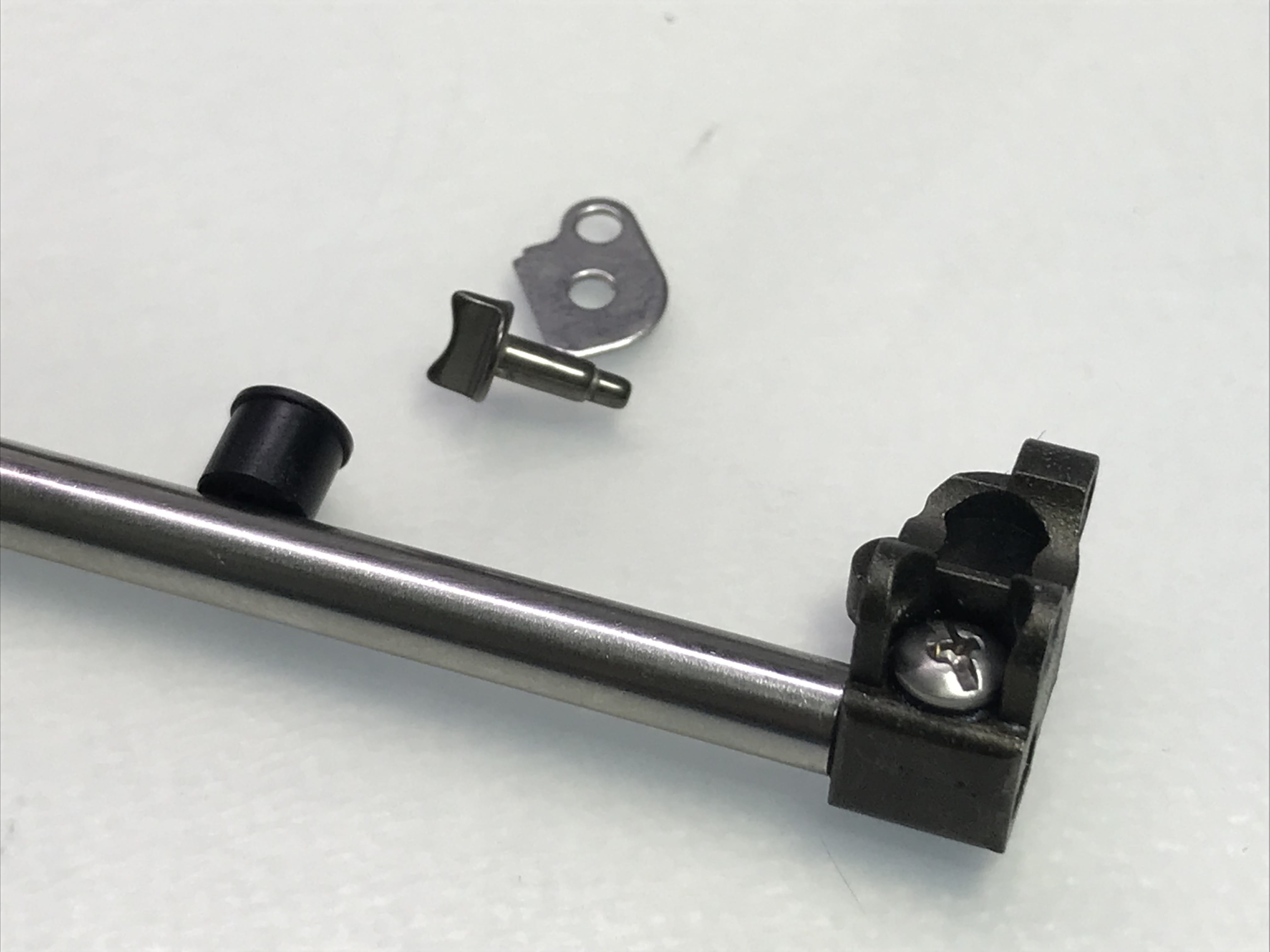

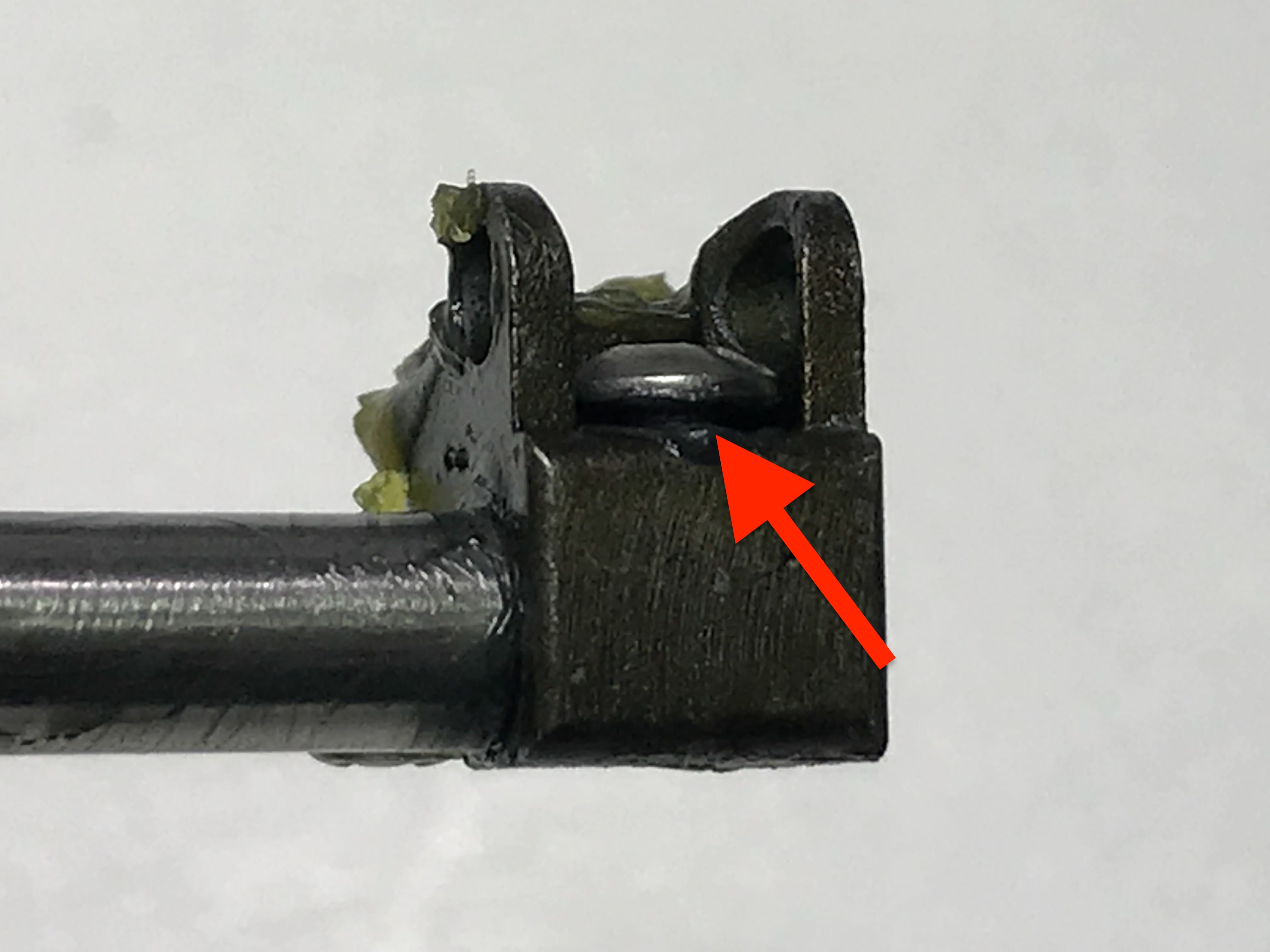

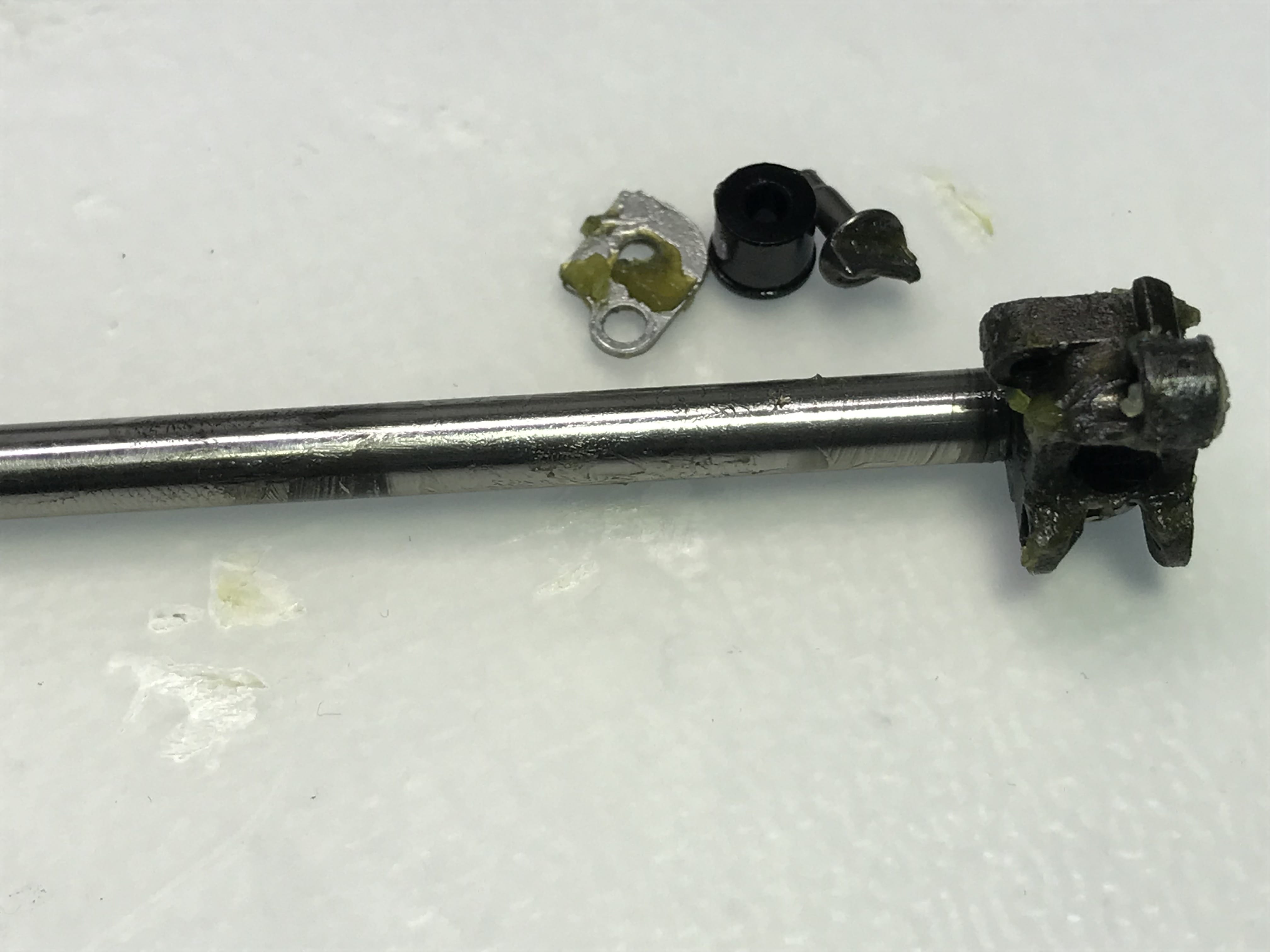

샤프트축 나사가 풀려서 약간 움직임이 보였서 꺼떡거렸고 꽉 조여드립니다.

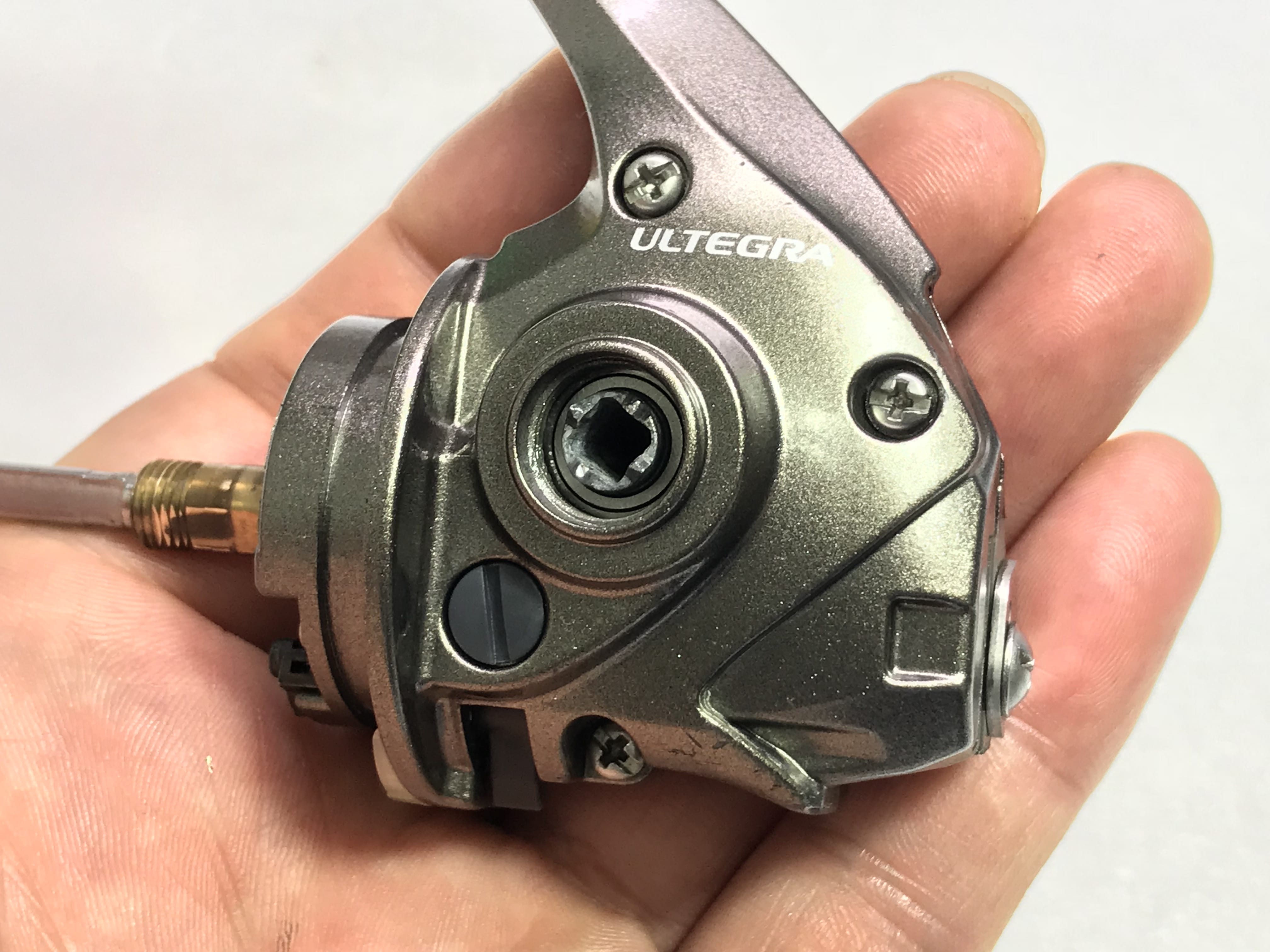

조립하면서 인증샷 한장 찍어 드립니다.

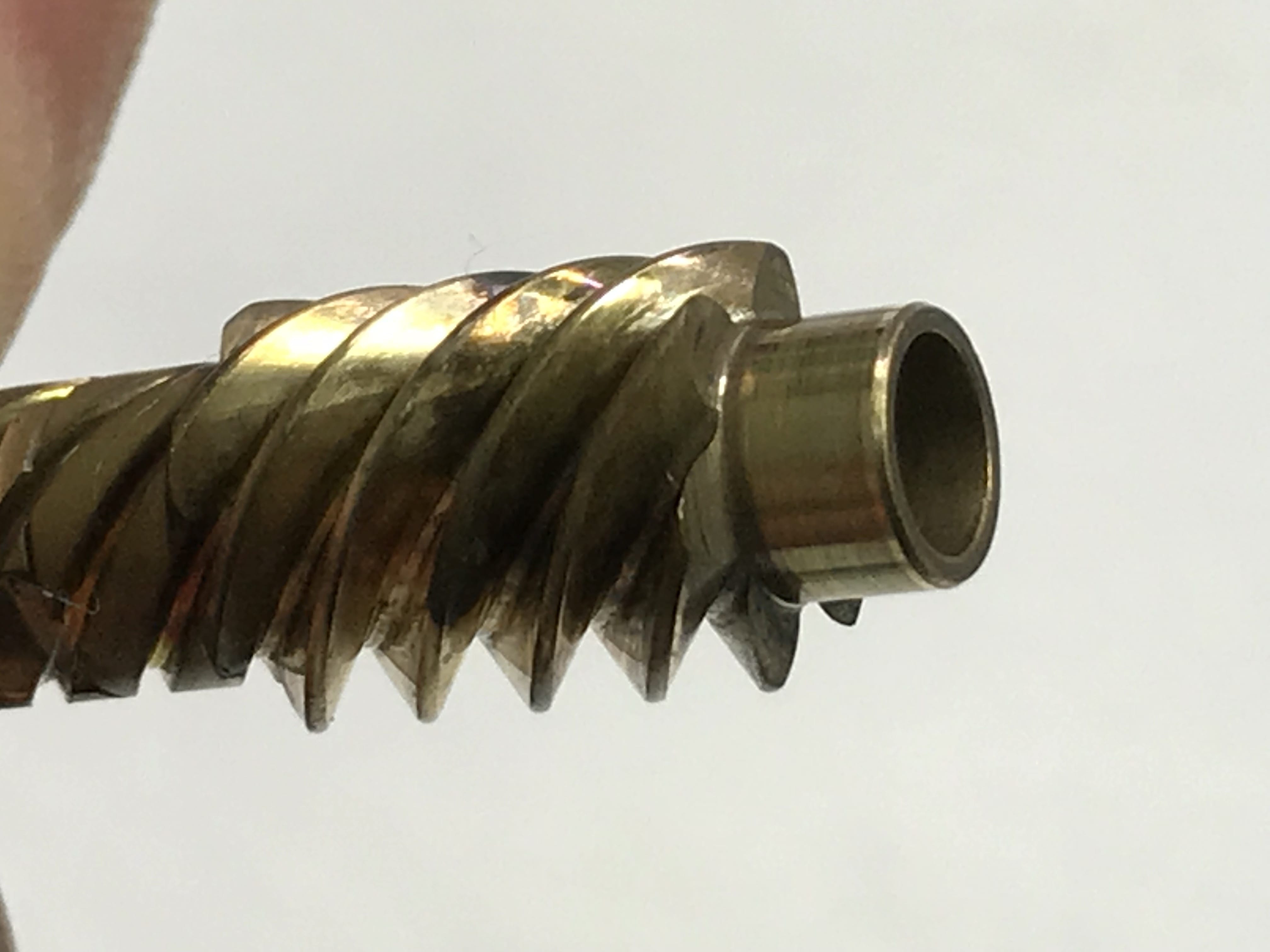

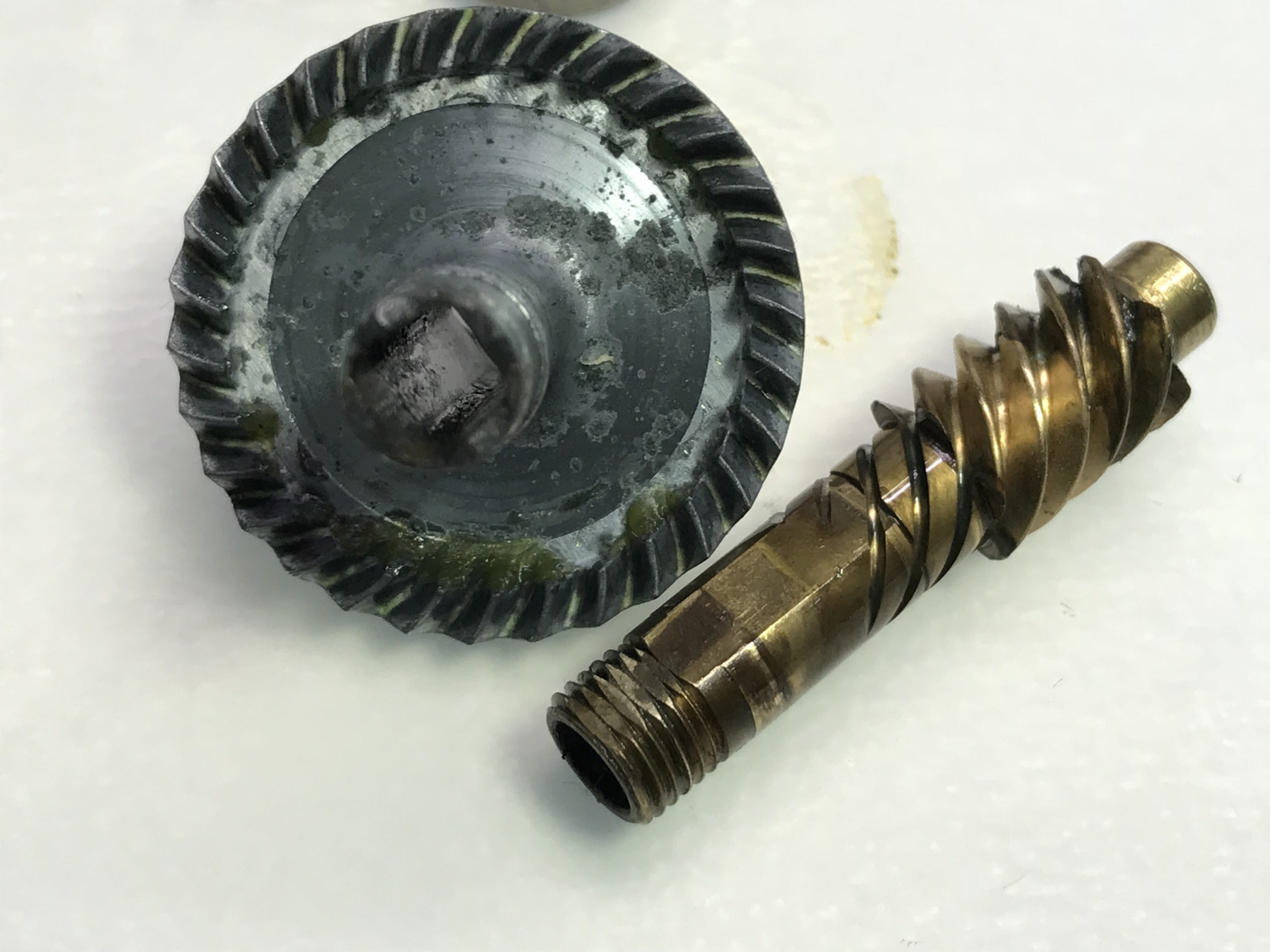

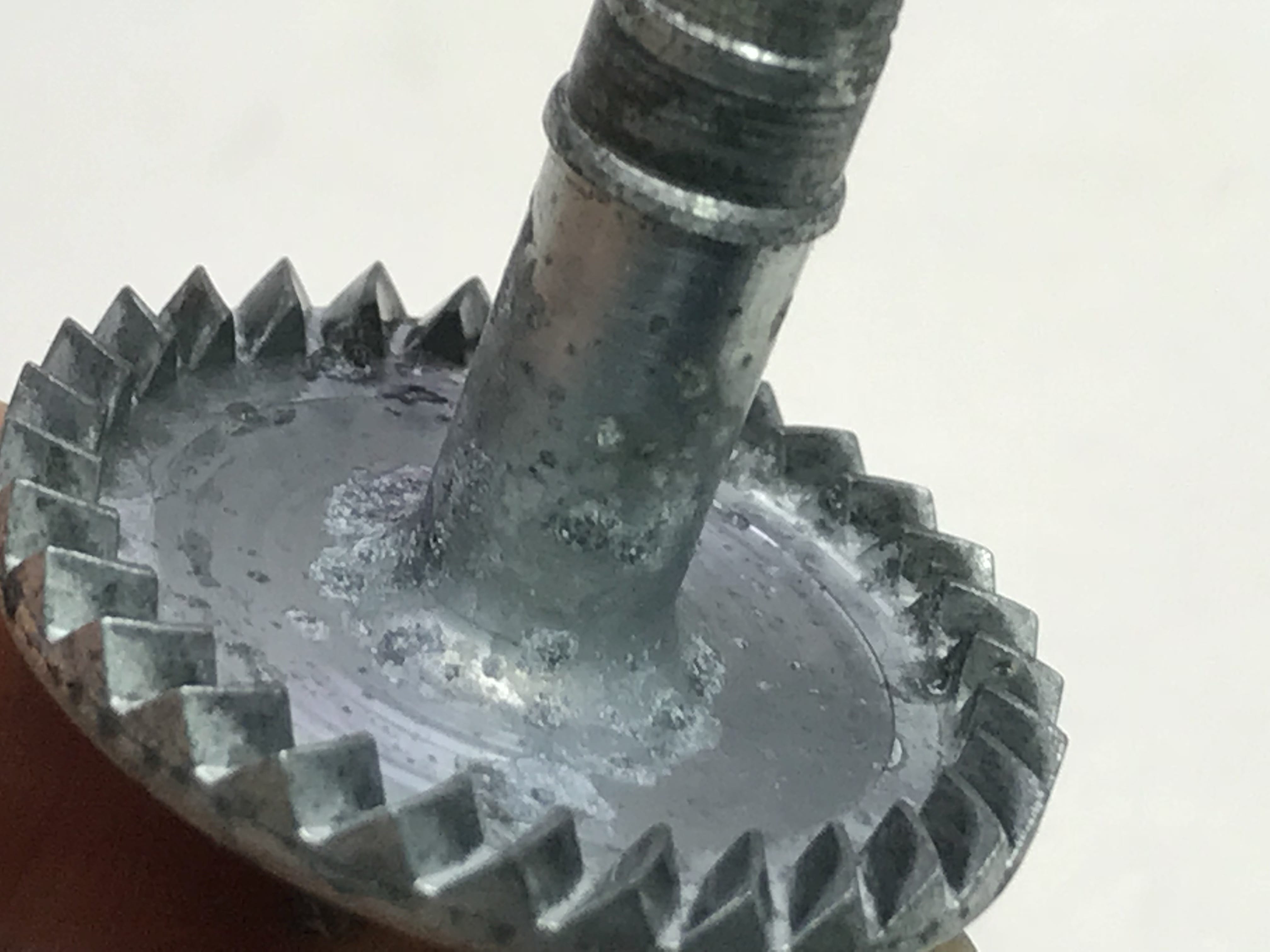

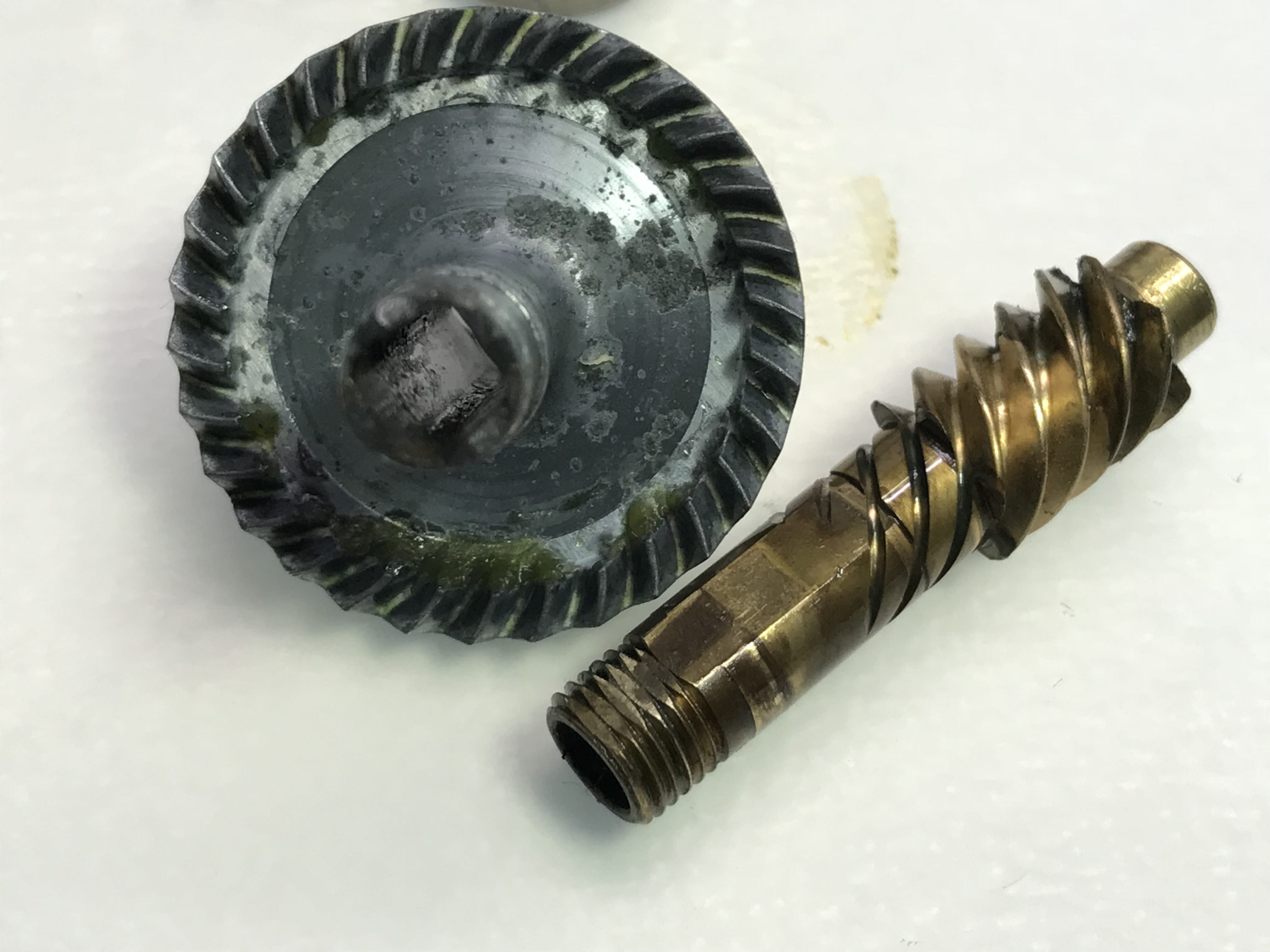

드라이브기어는 사용마모 보이지만 큰 이상은 없습니다.
드라이브기기어 베어링고착으로 빼기 힘들었는데요 다시 새로운베어링교체 하면서도 잘 들어가지 않았습니다.

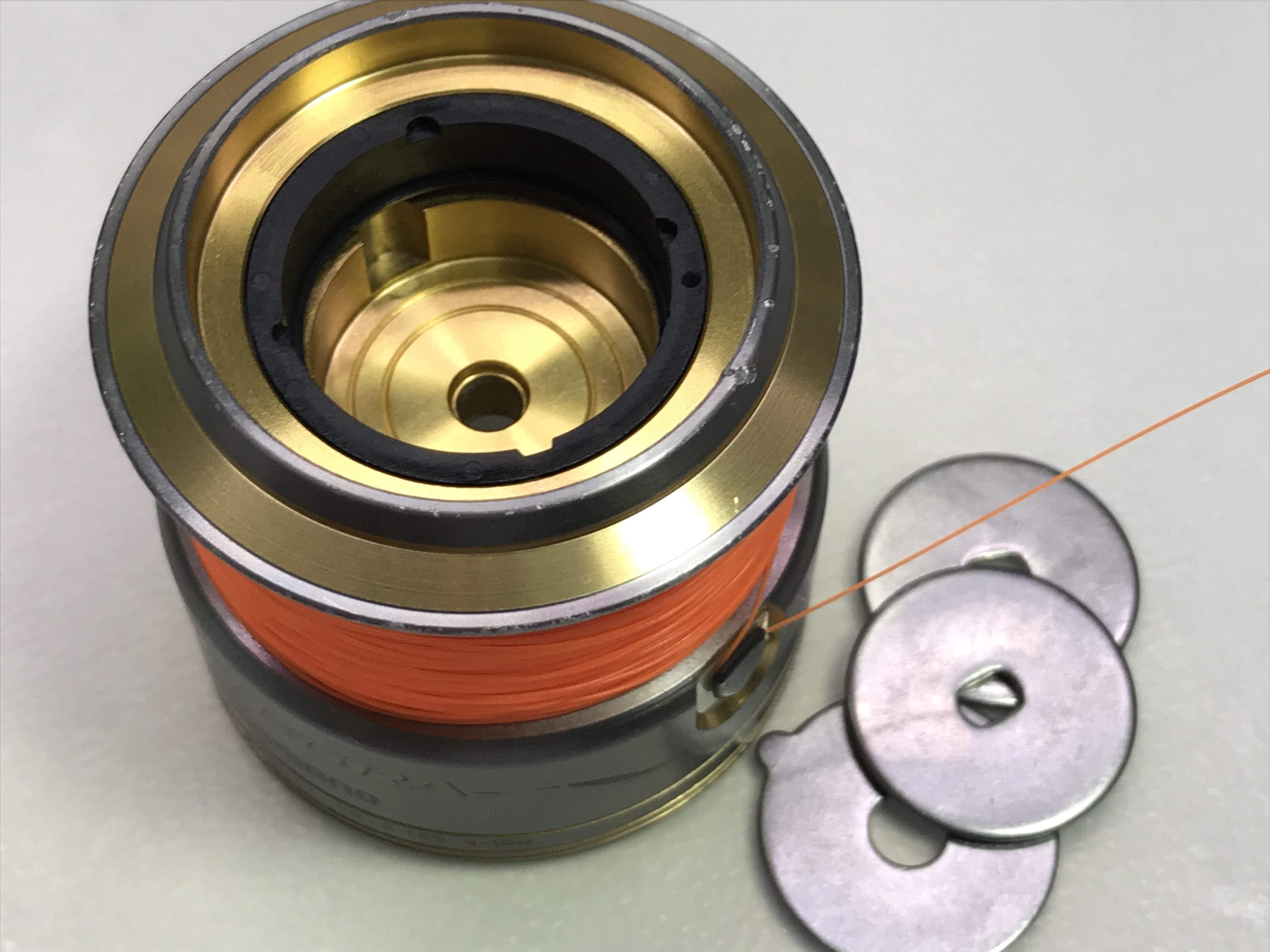

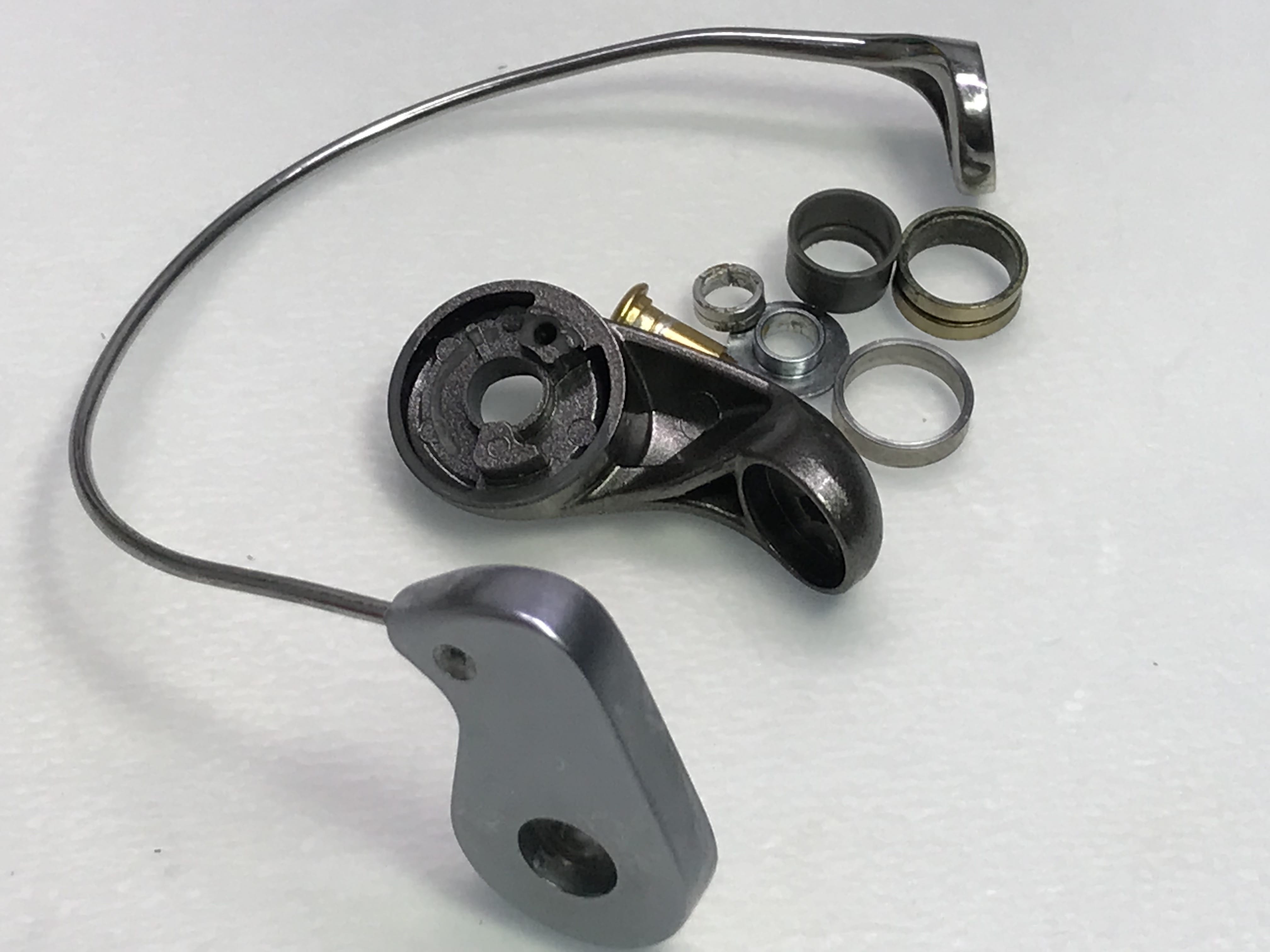

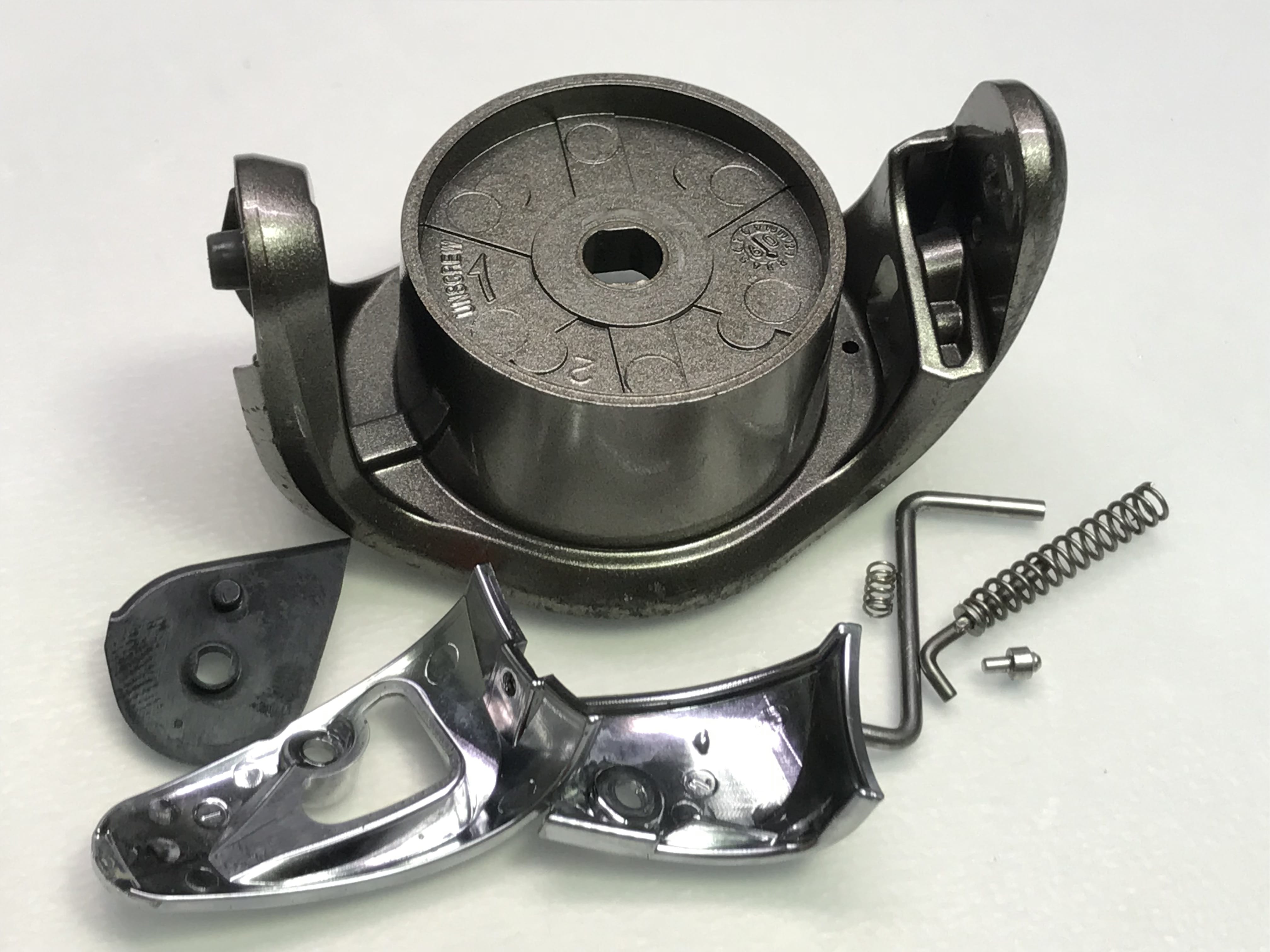

스풀과 라인롤러 전부 오버홀 했구요.

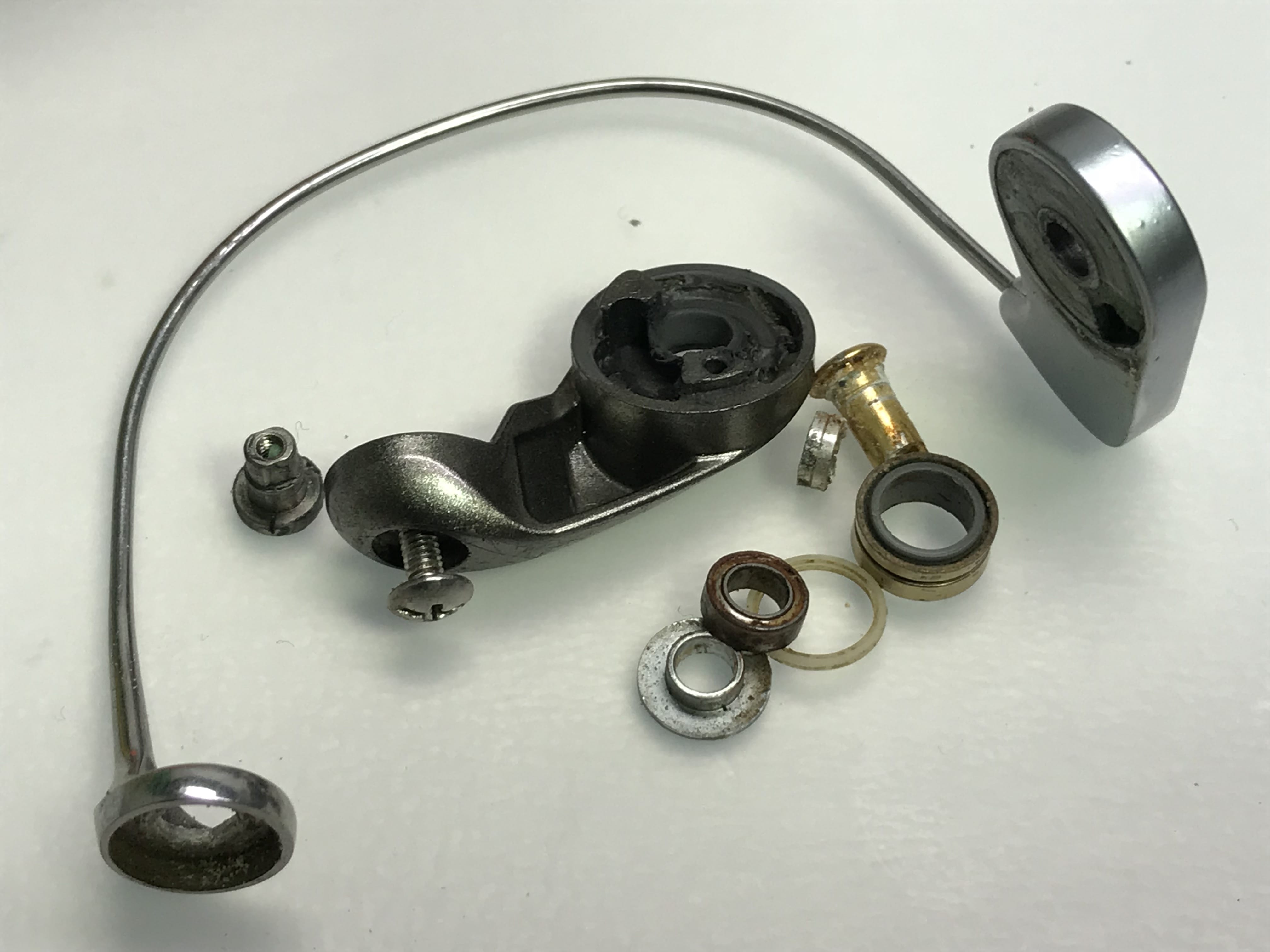

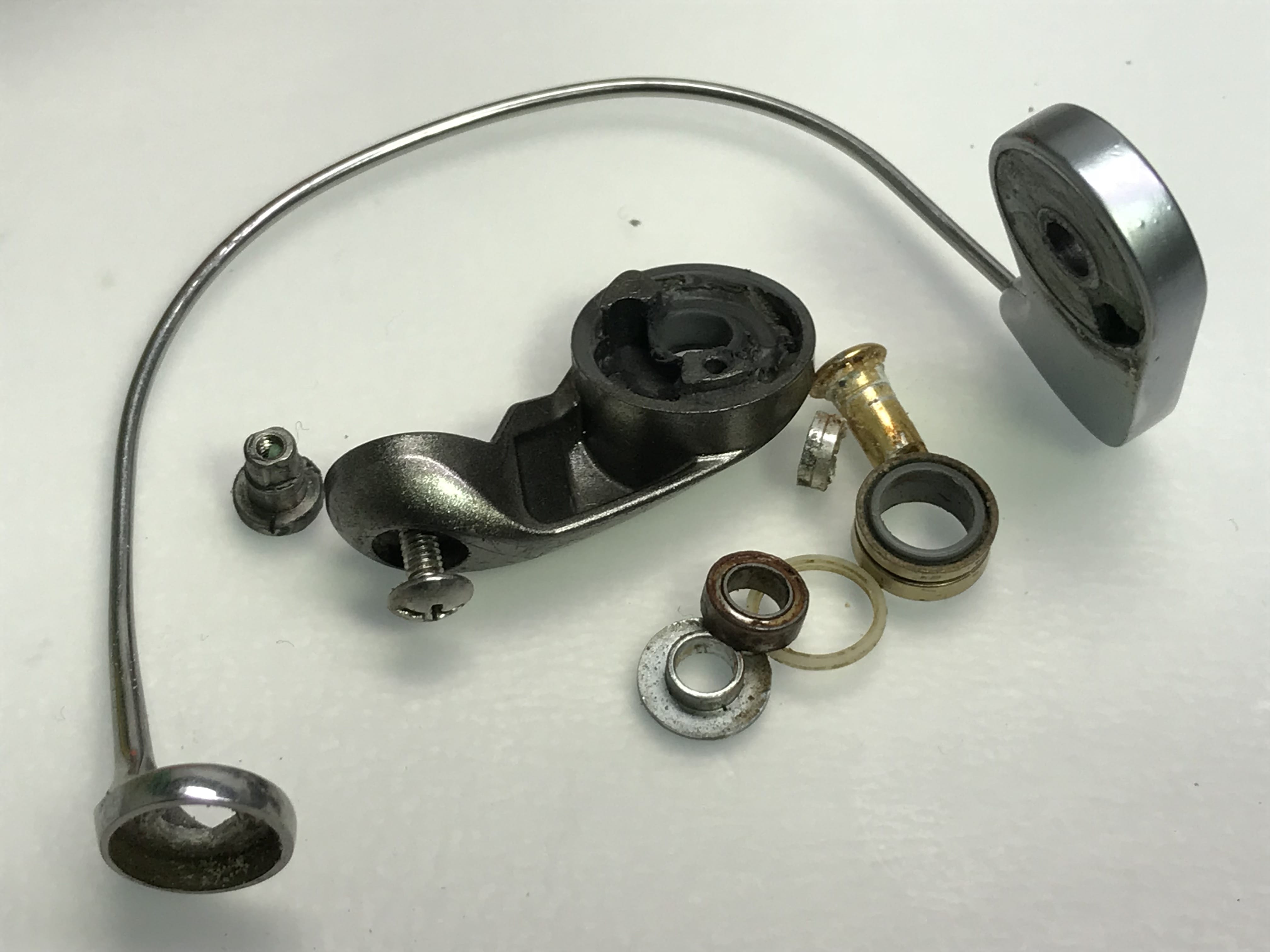

라인롤러 내부 부속 약간 크랙보입니다.
아래의 사진처럼 고착을 보이던 부품을 분해하면 문제가 있는 경우가 많습니다.
하지만 아래의 제품은 라인롤러 양쪽에서 다른 부품들이 감싸고 있어서 이부품으로 인해서 작동을 하지 않고 그렇치는 않습니다.
그래서 테스터기에서 돌아가는지 확인 후 조립합니다.

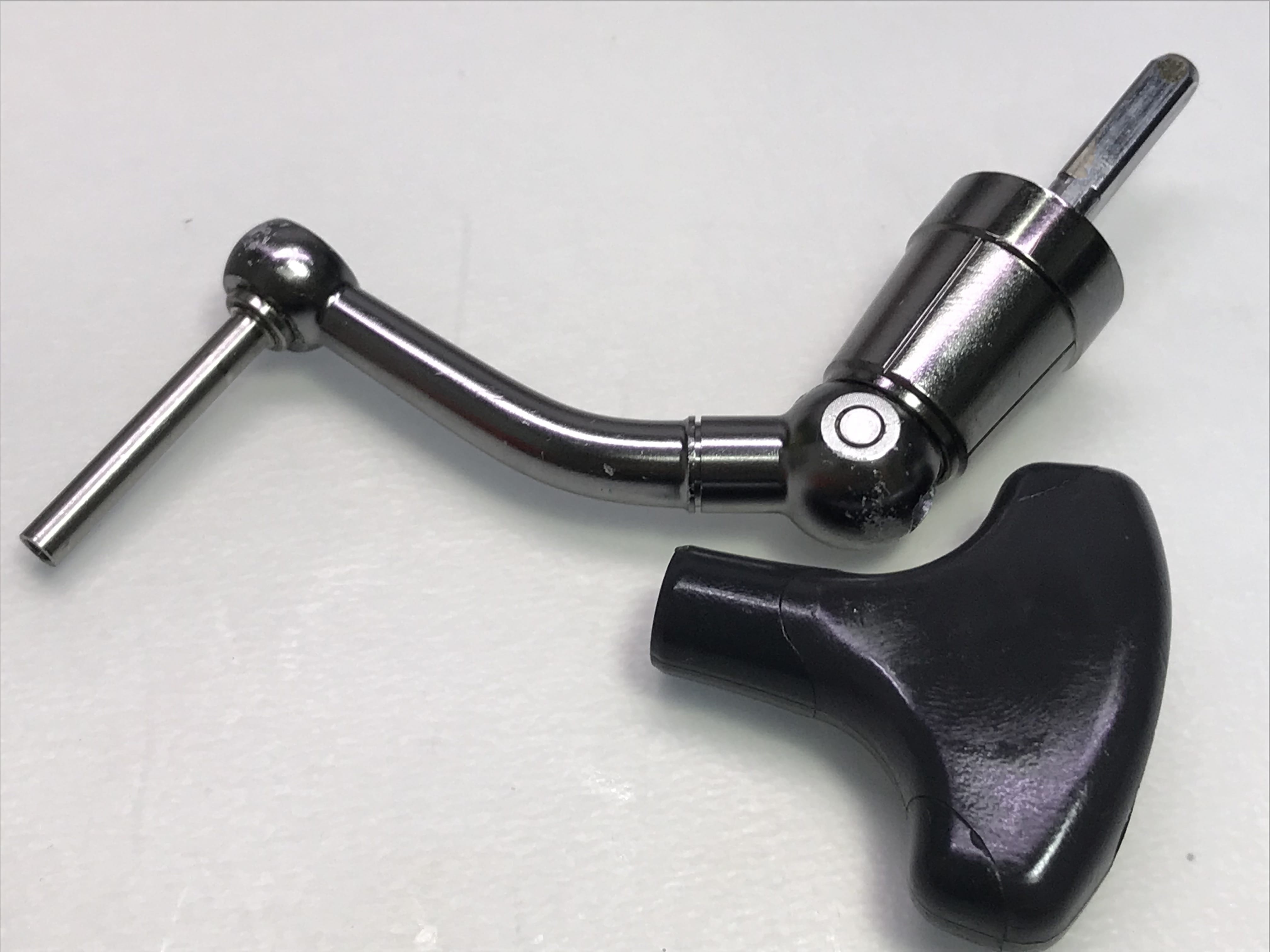

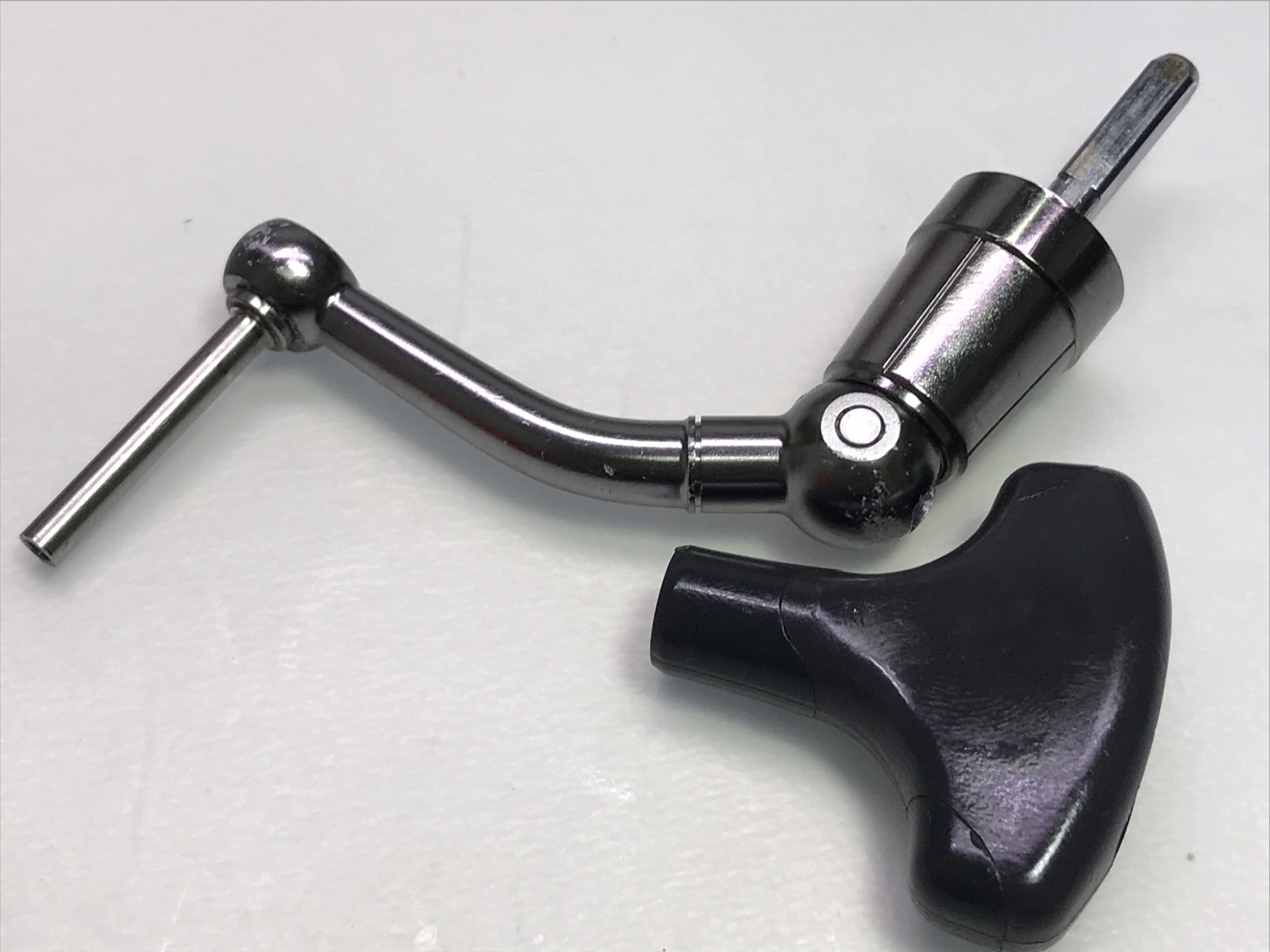

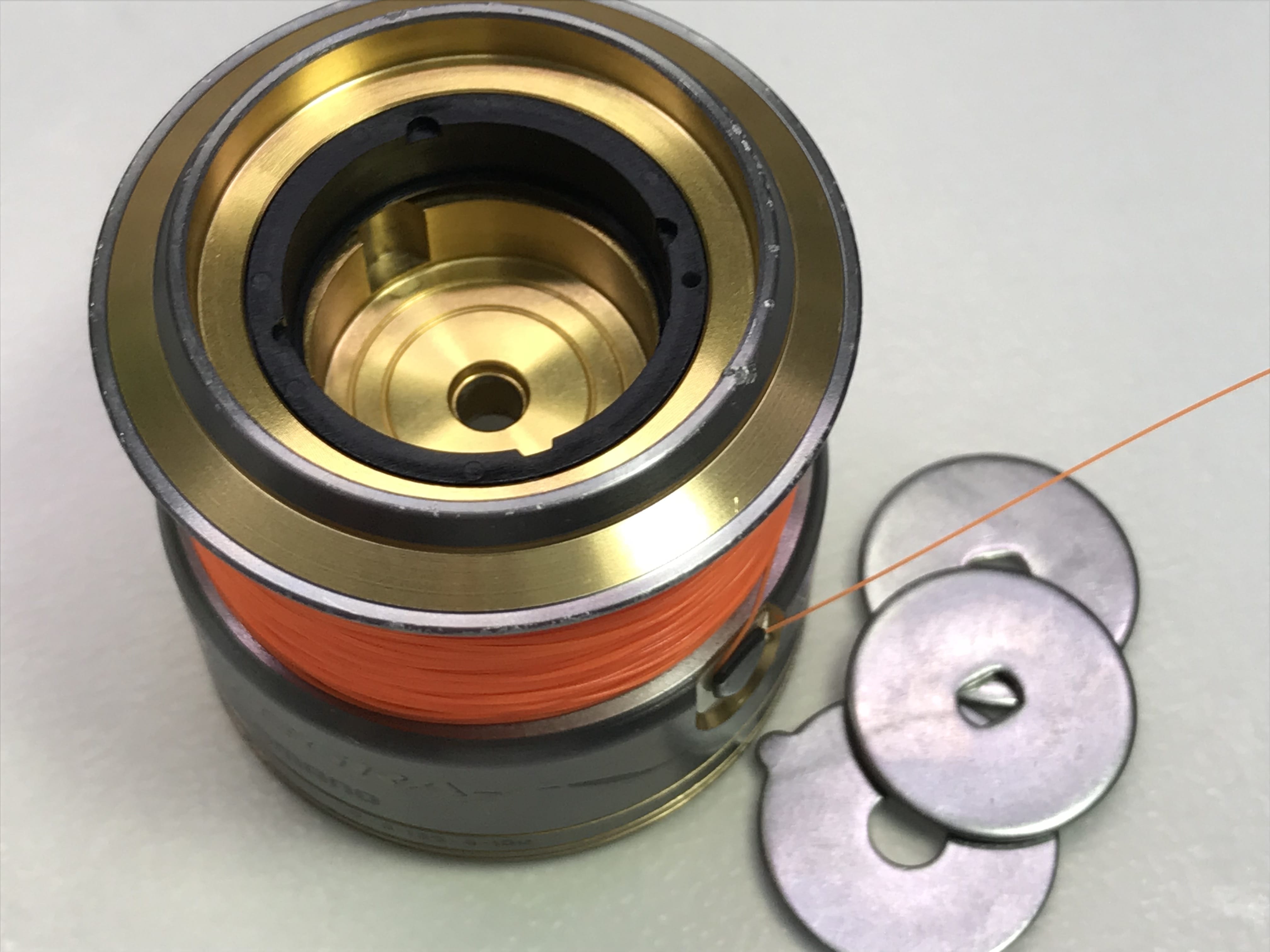

스풀내부 드랙구리스 충전 및 핸들 오버홀 완료 합니다.
시마노 09울테그라ULTEGRA C3000 릴세척,오버홀,릴수리,베어링교체 완료 합니다.
