시마노 전동환3000H

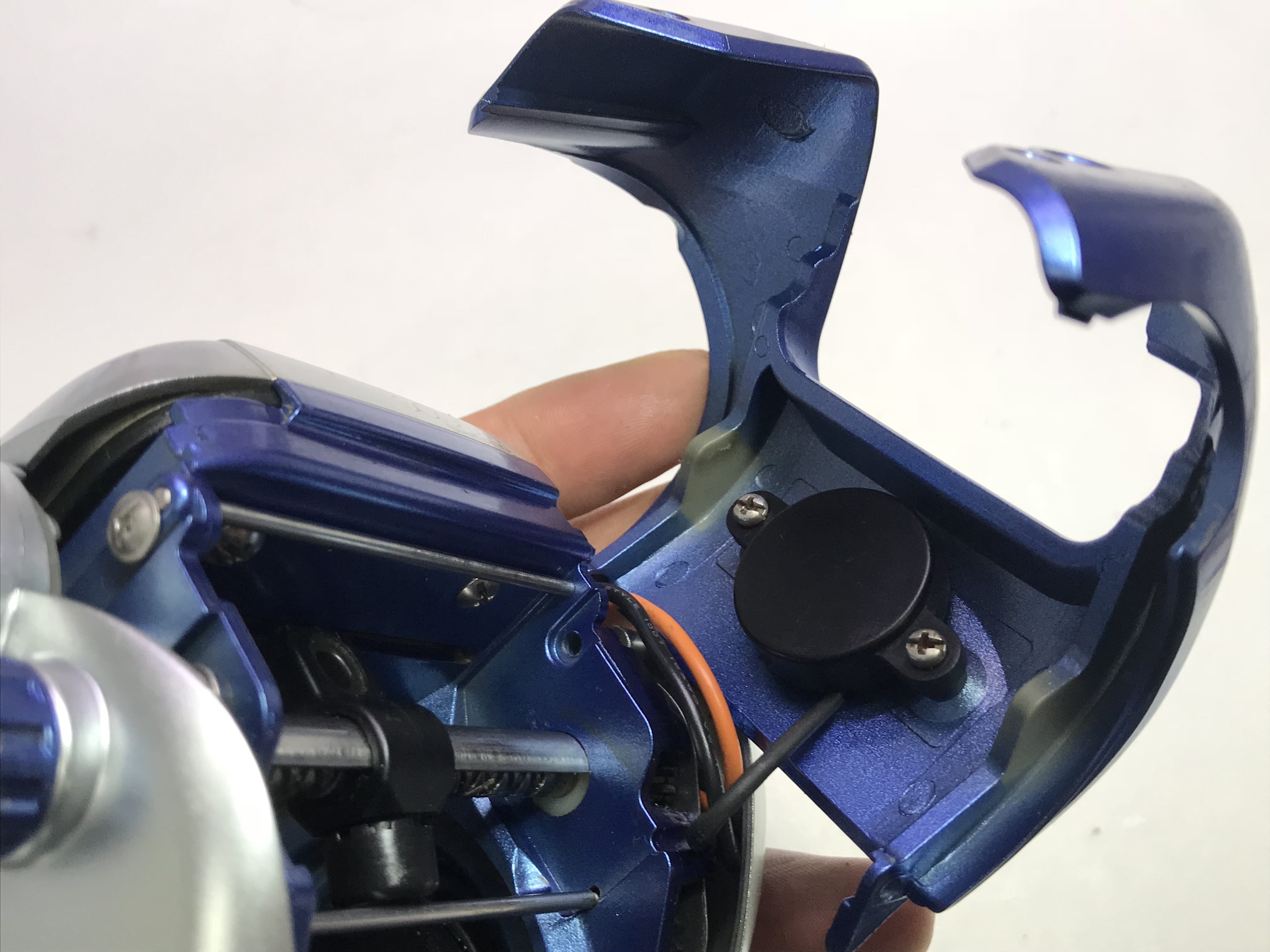

처음 입고시 클러치레버에 문제가 있어서 확인을 하고 커버를 개봉 해놓아서 사진을 못찍었네요.

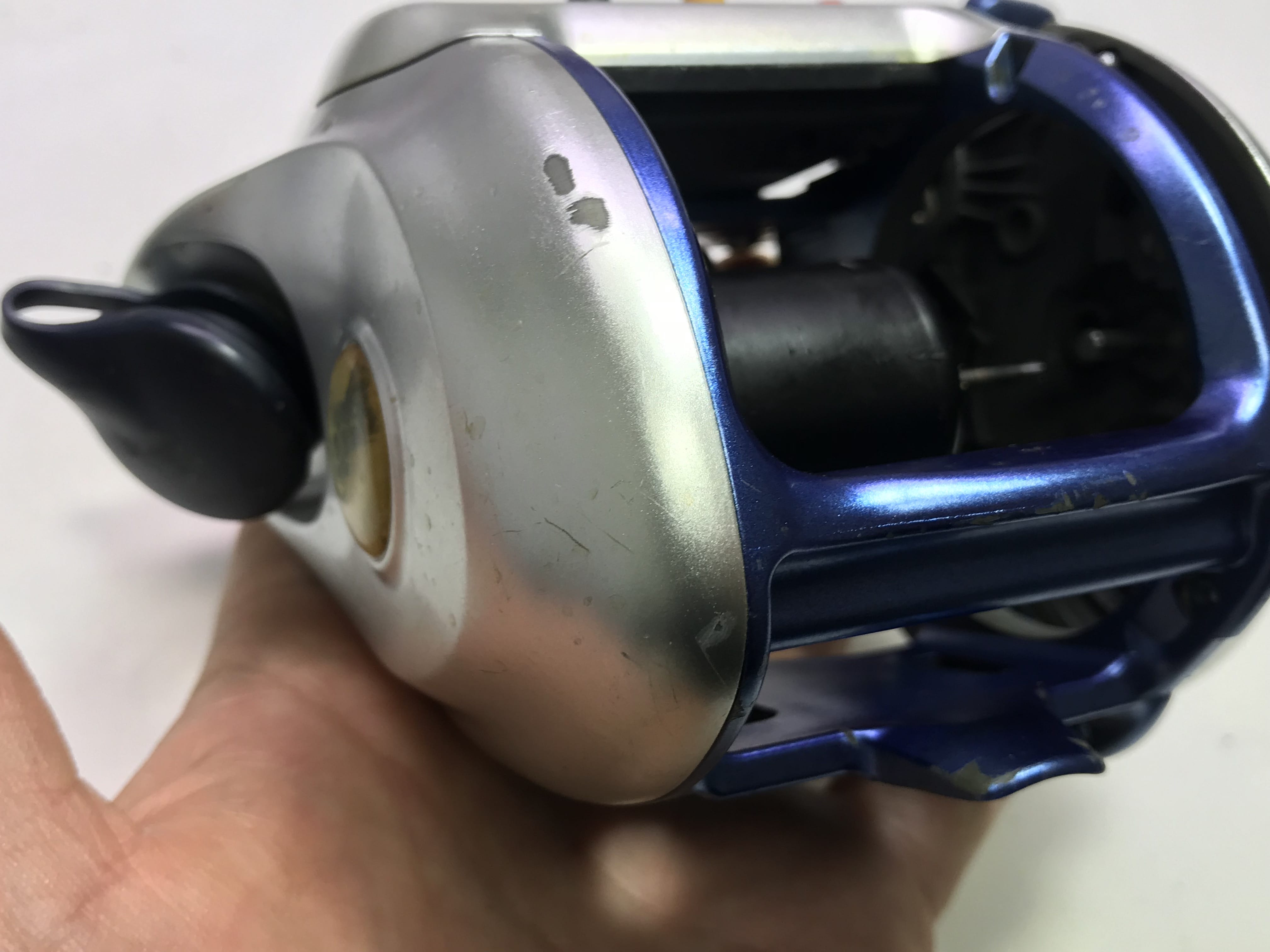

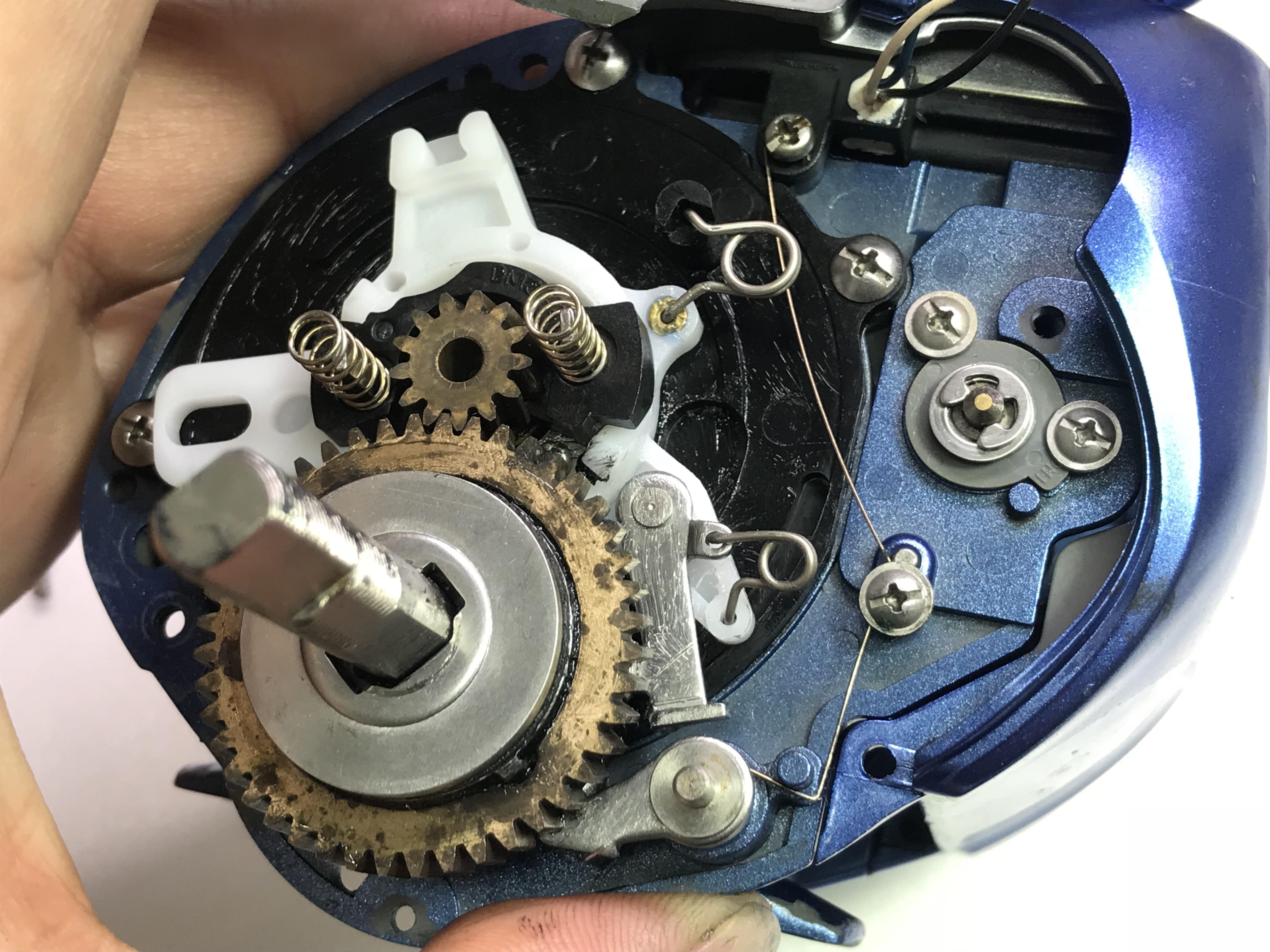

바로 개봉하면서 사진 입니다.

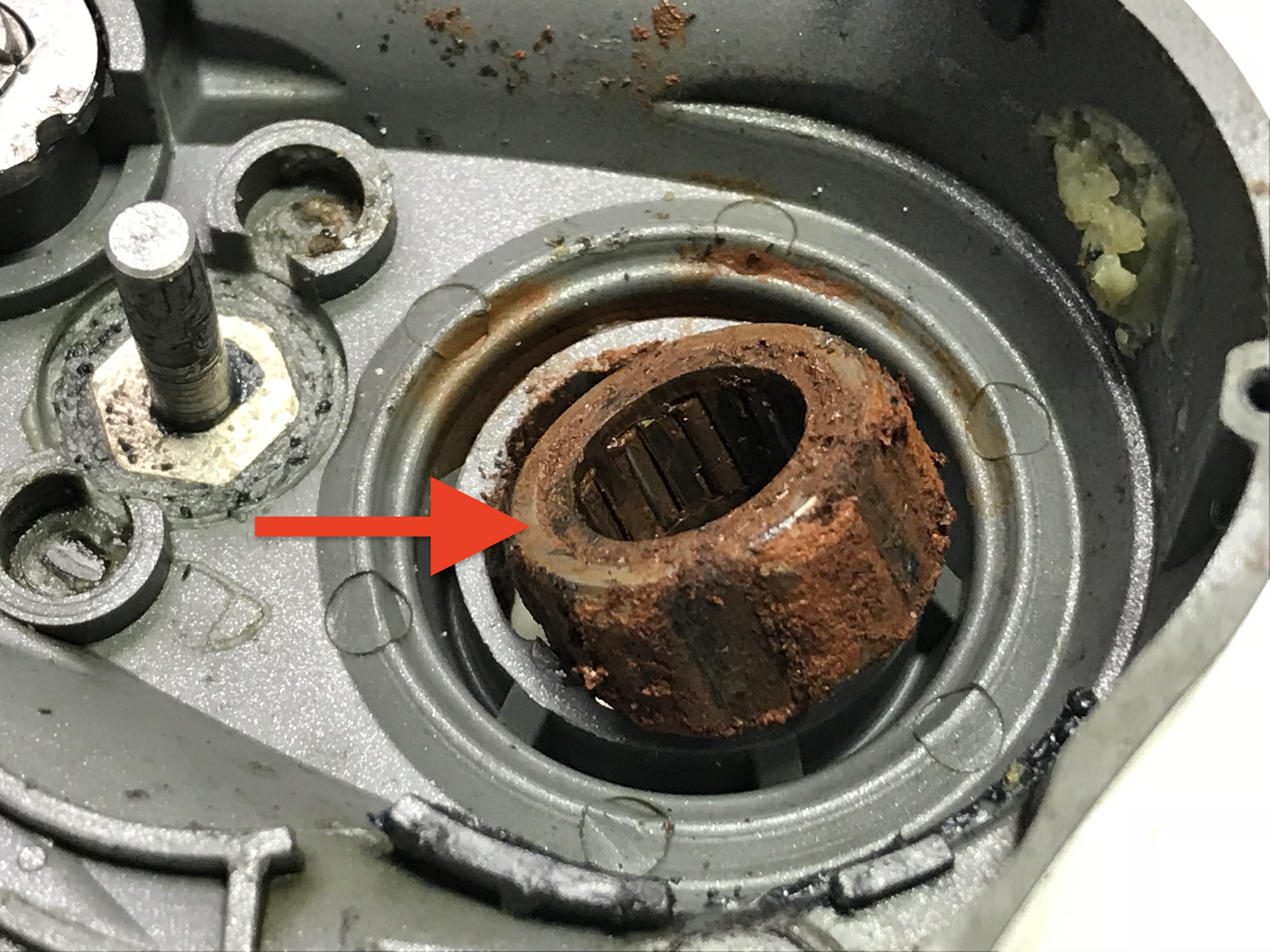

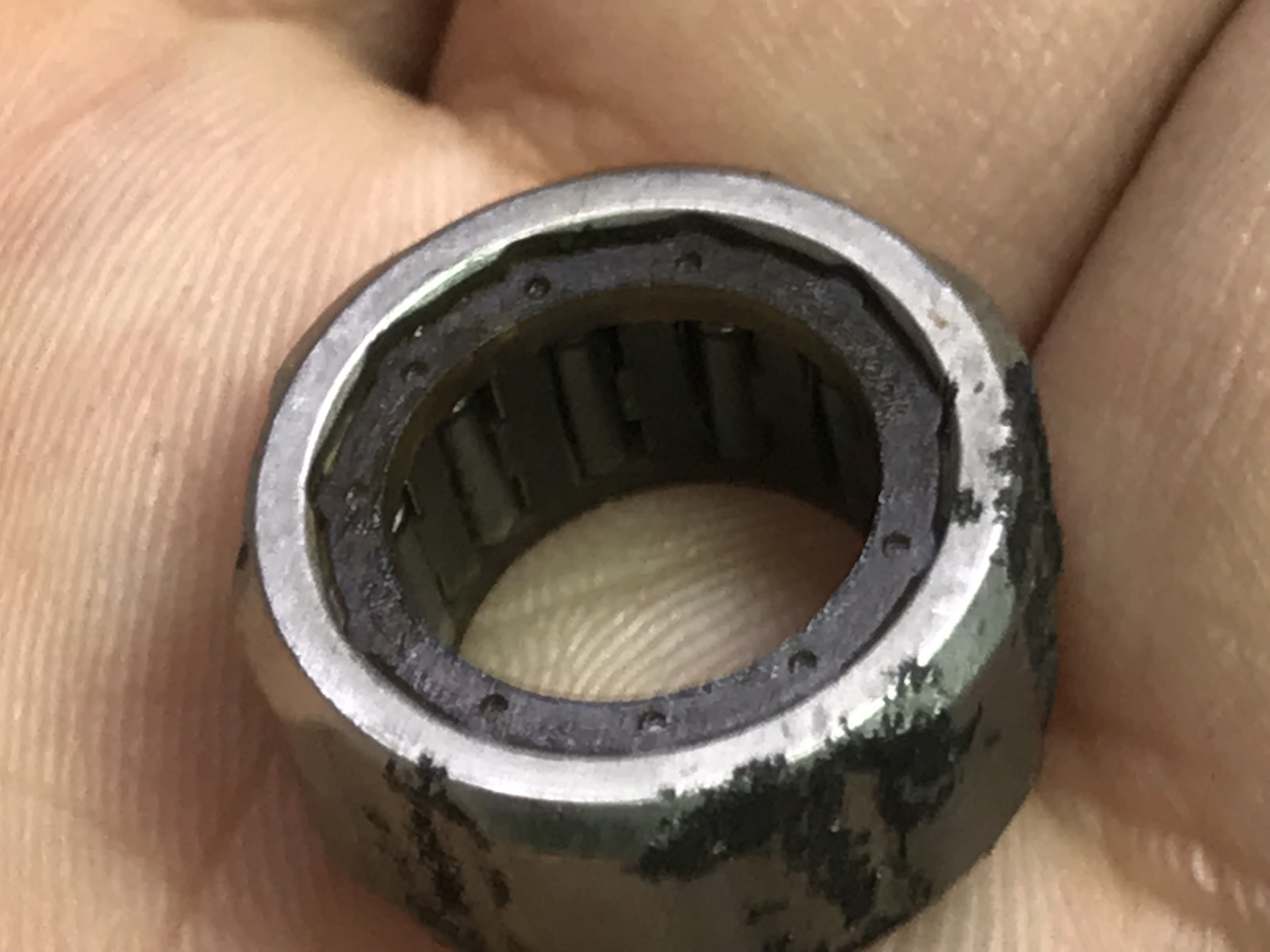

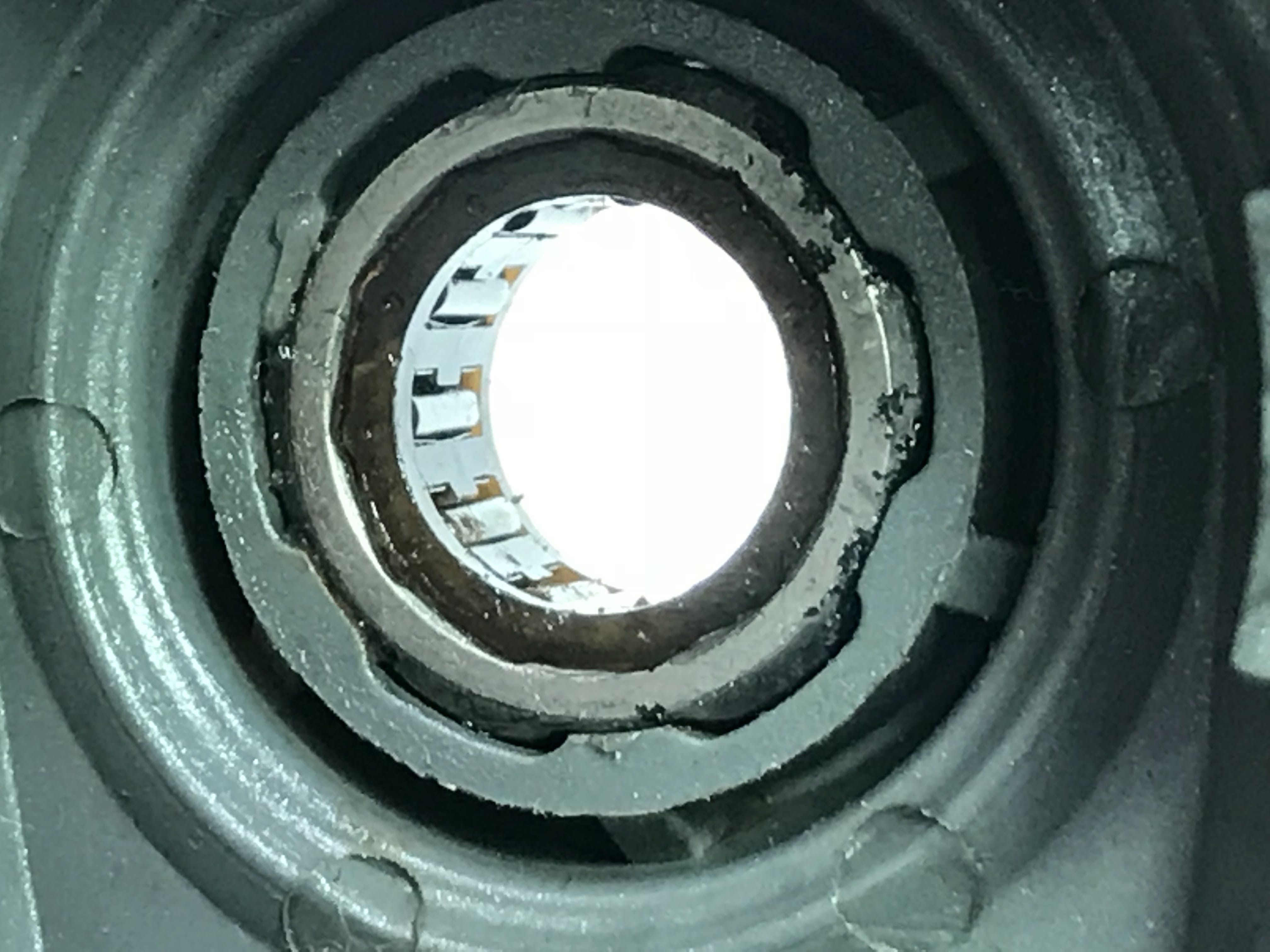

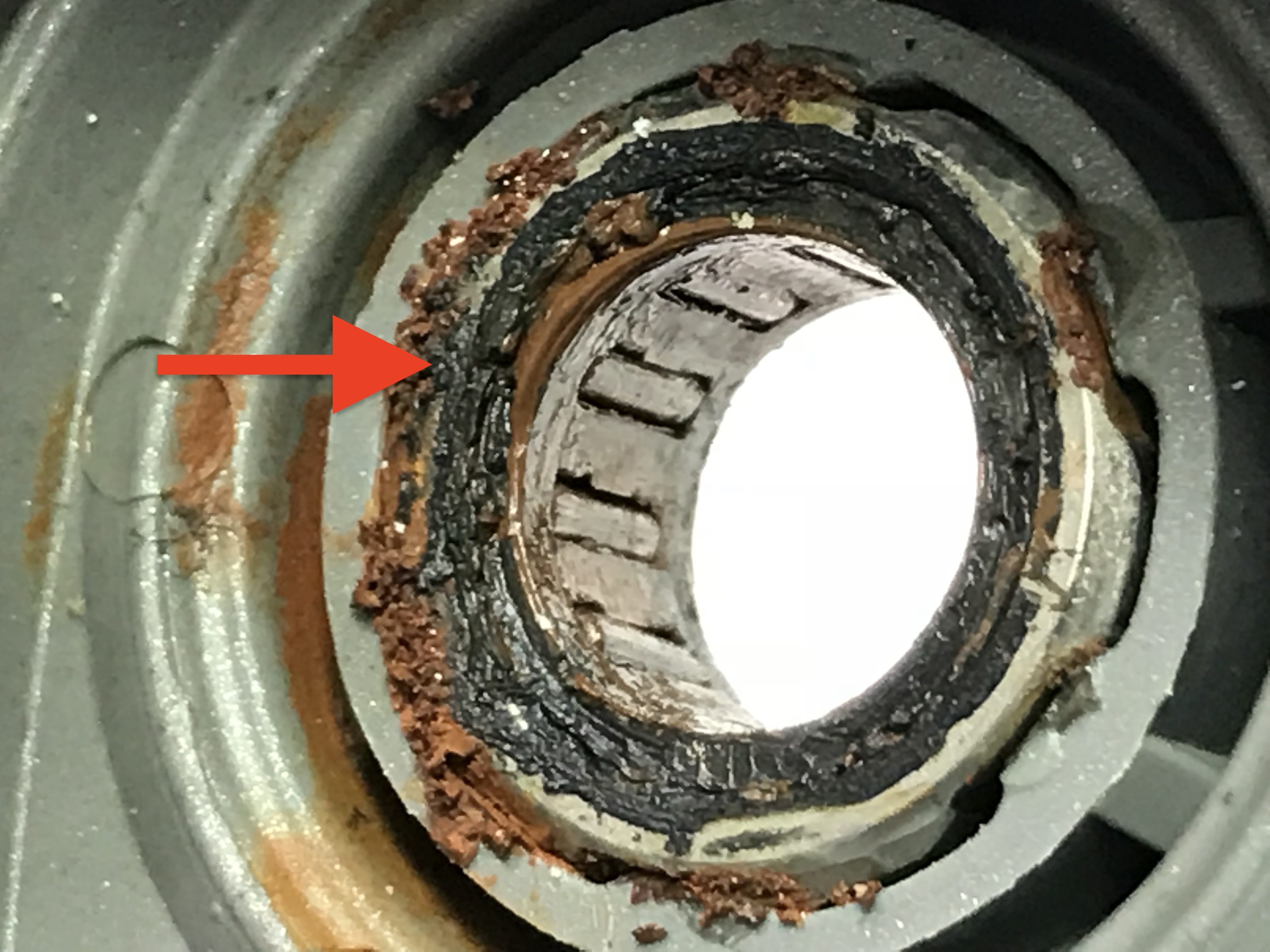

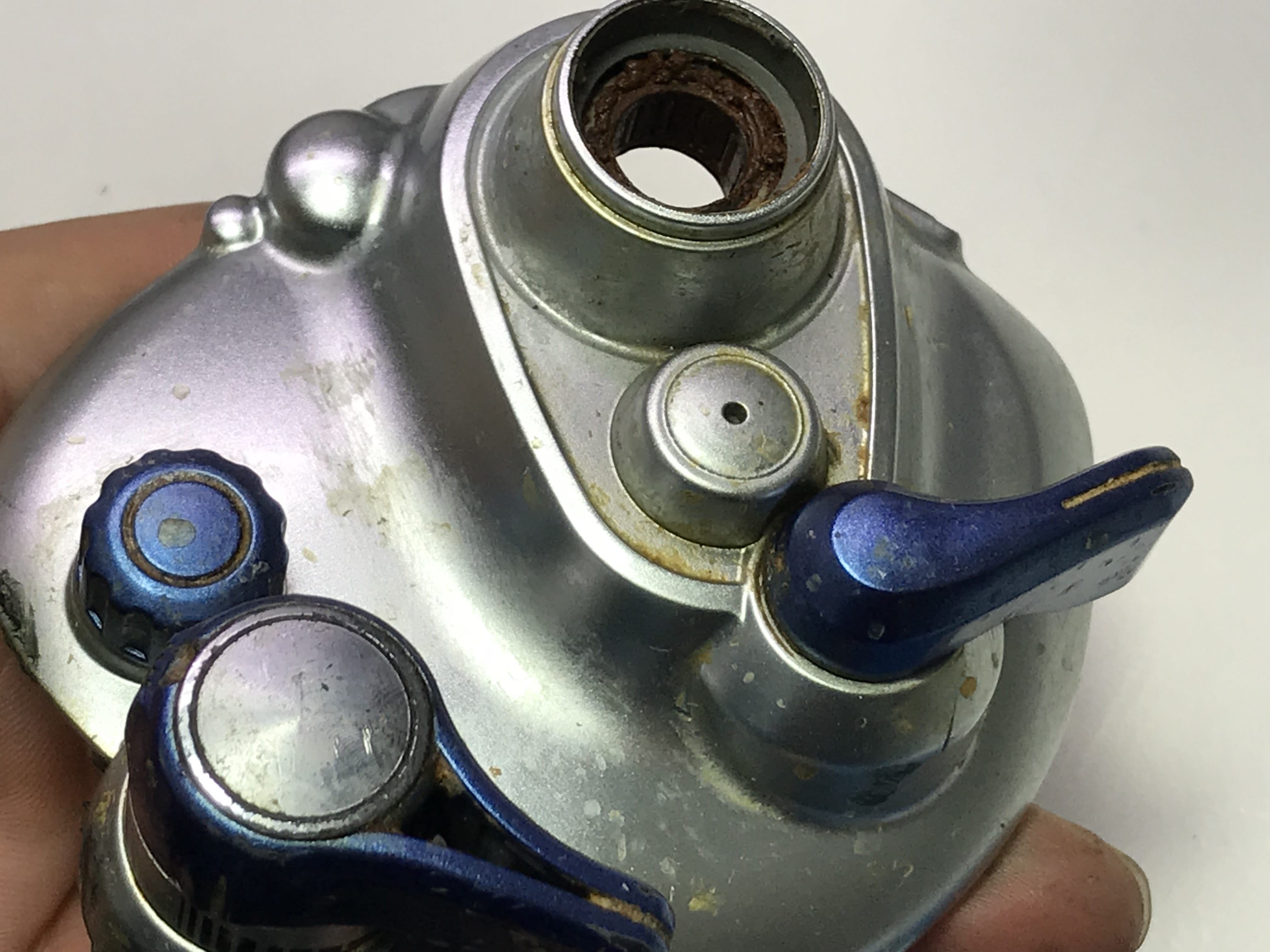

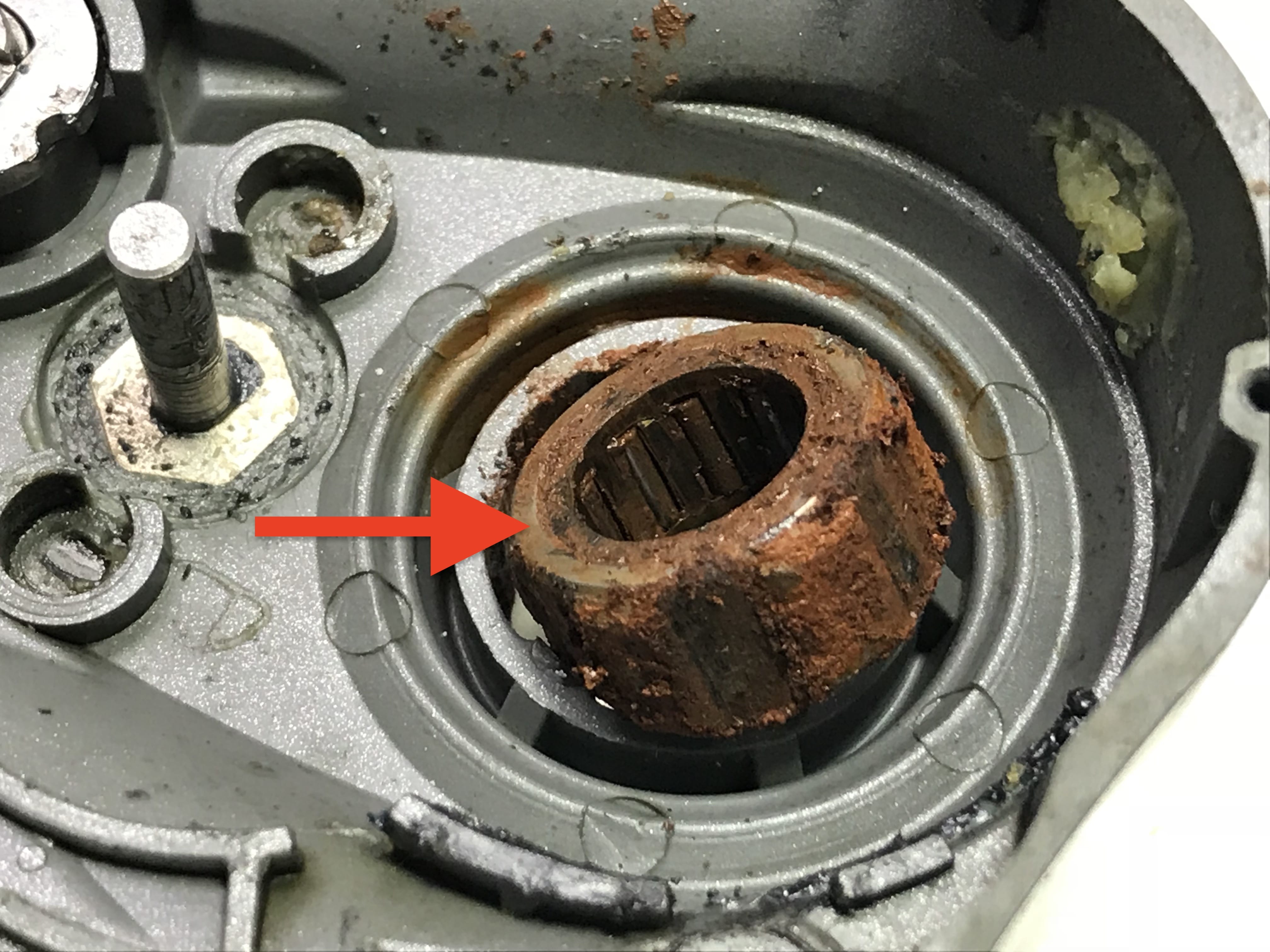

원웨이베어링 고착 입니다.
이정도면 밖으로 녹이 흘러나오면서 핸들이 안돌아 갈때도 있습니다.

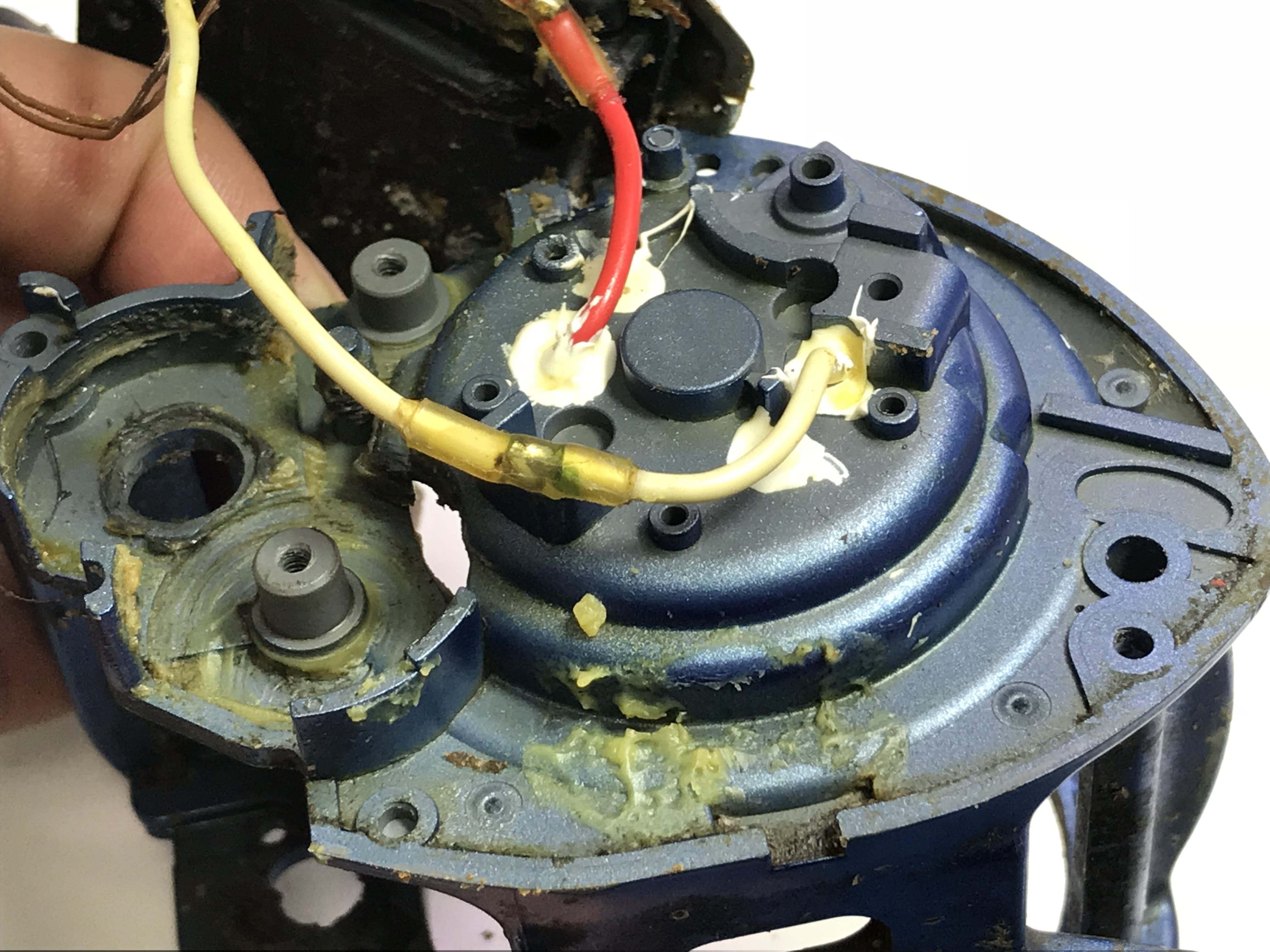

내부는 뿌리는구리스도 보이네요~

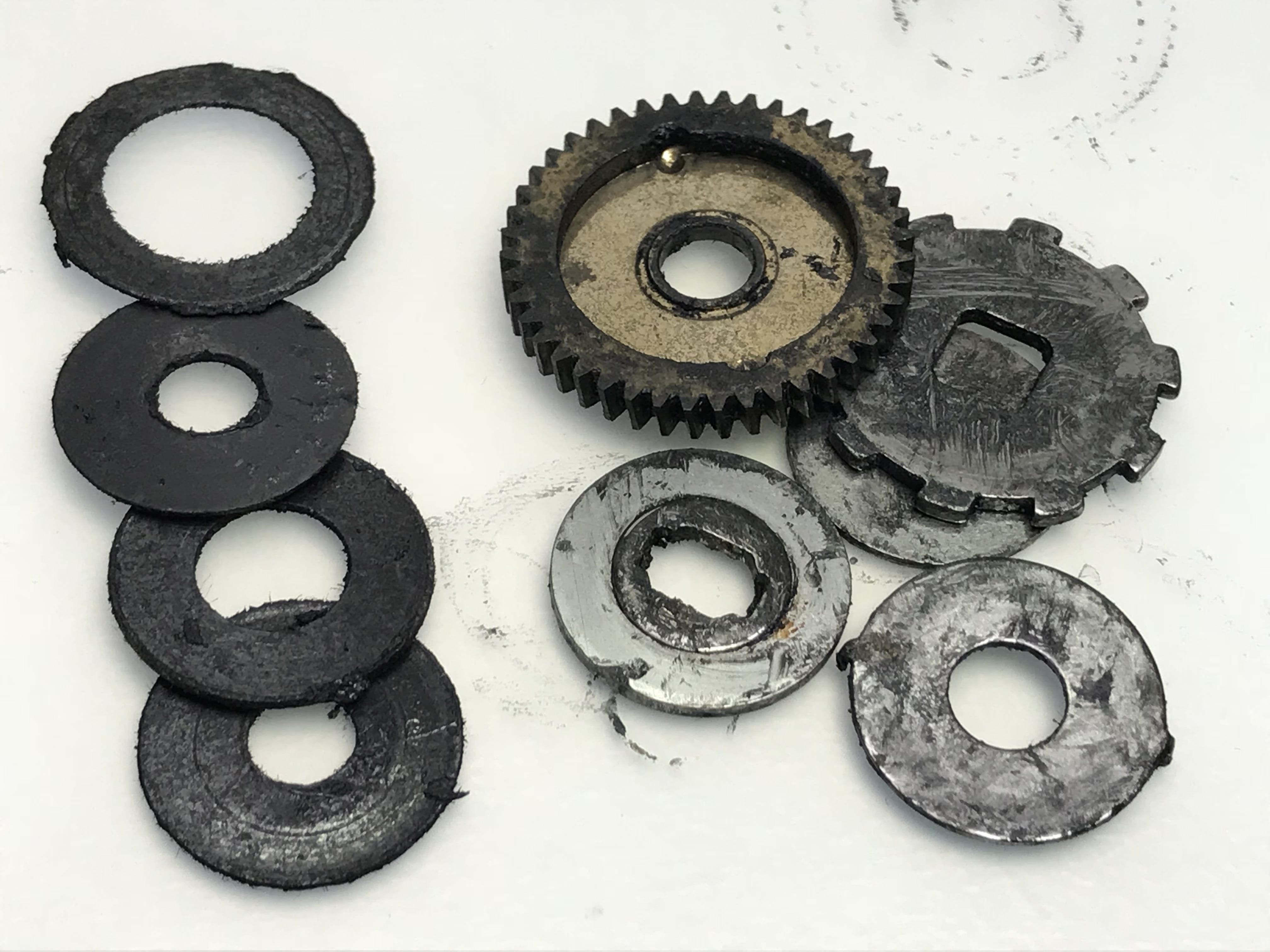

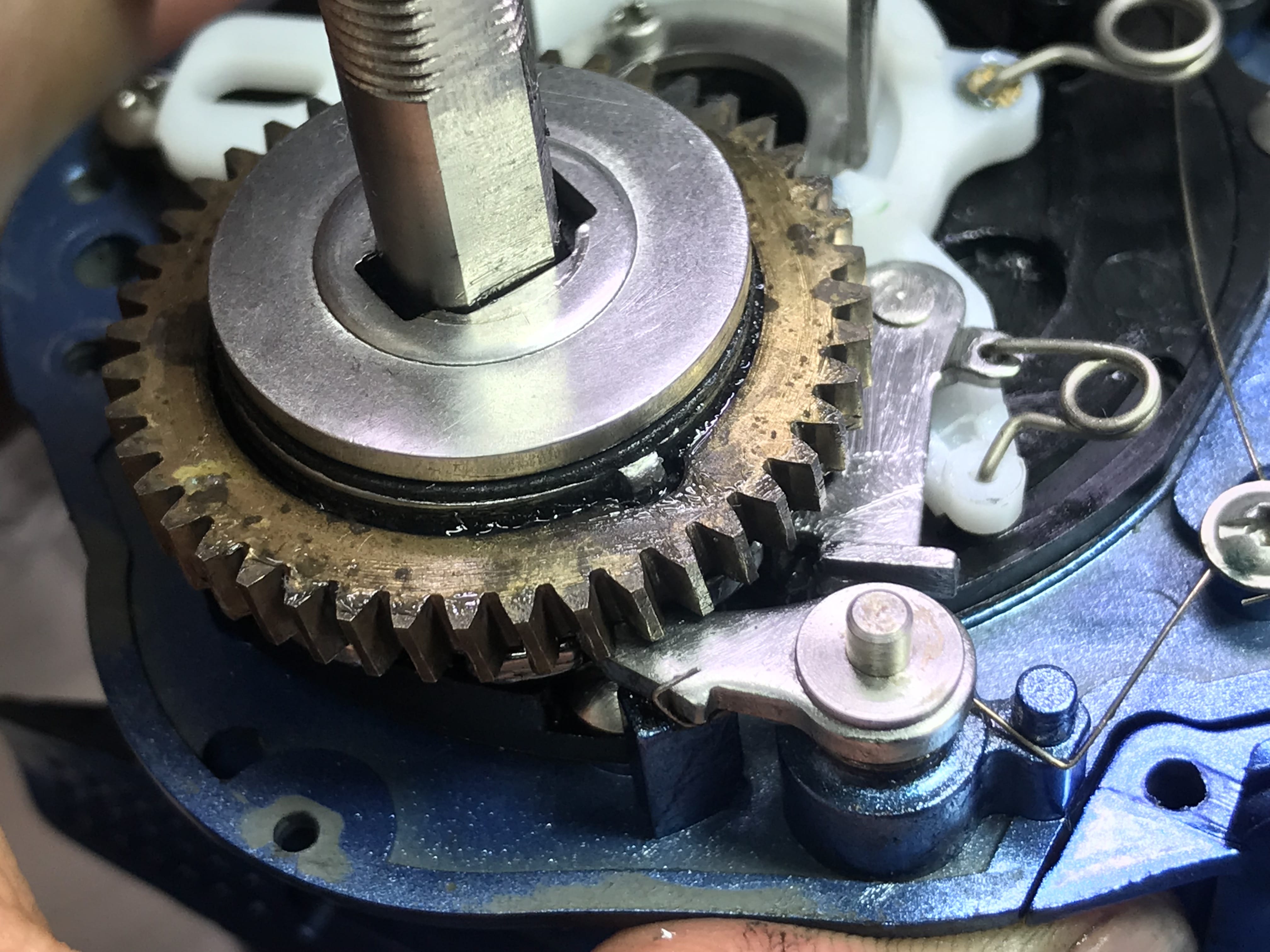

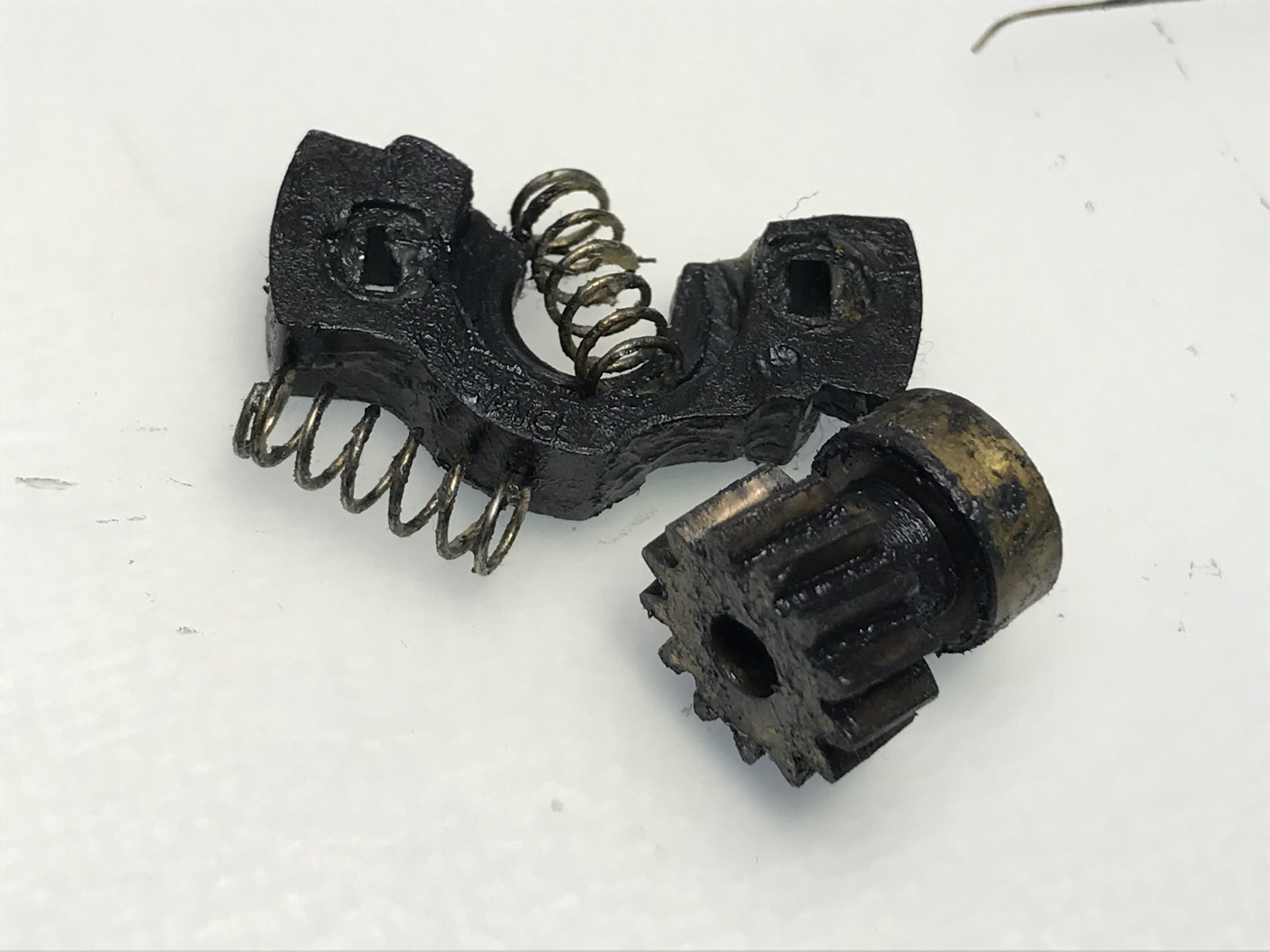

드라이브기어 피니언기어 분해 합니다.

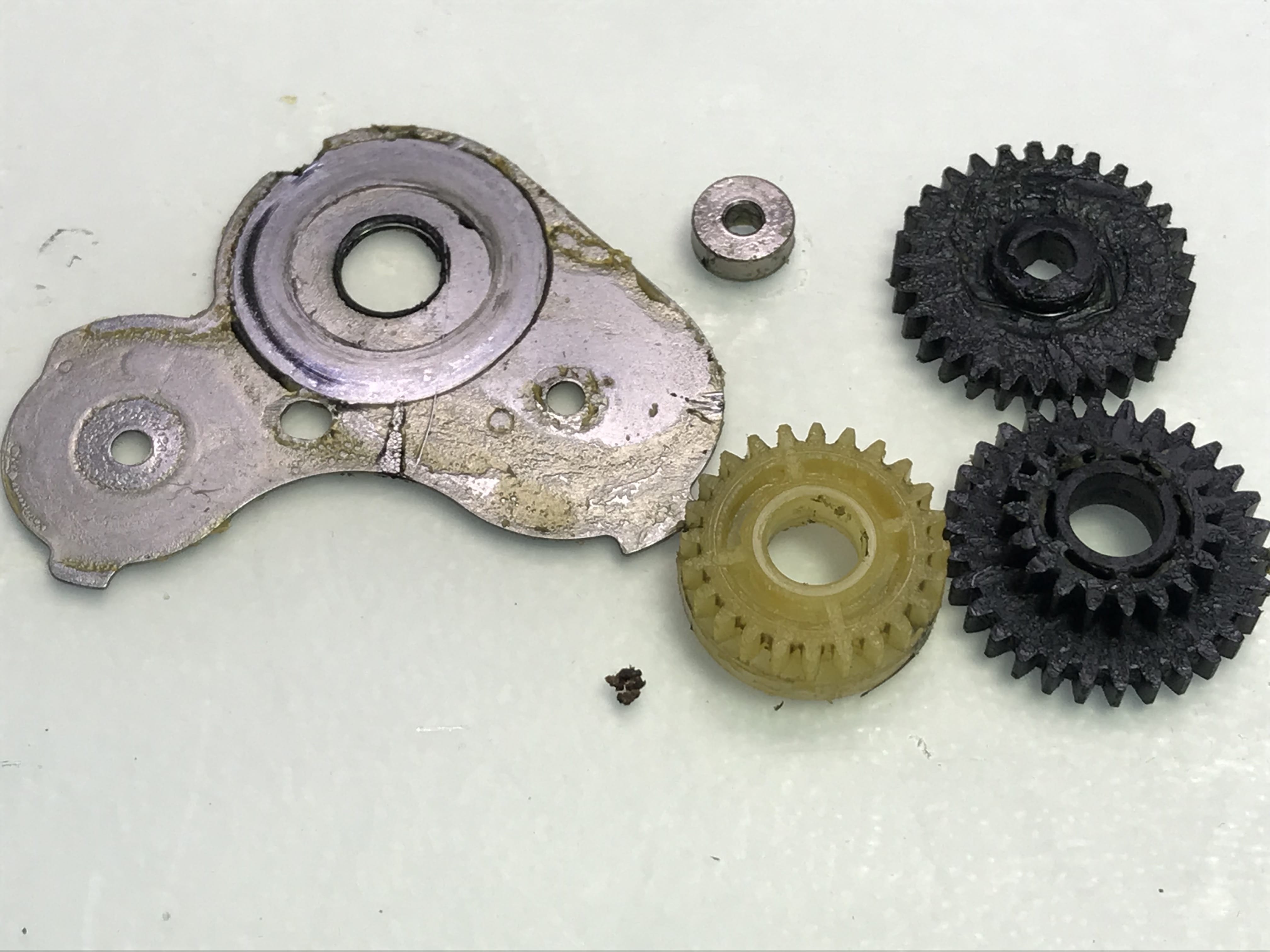

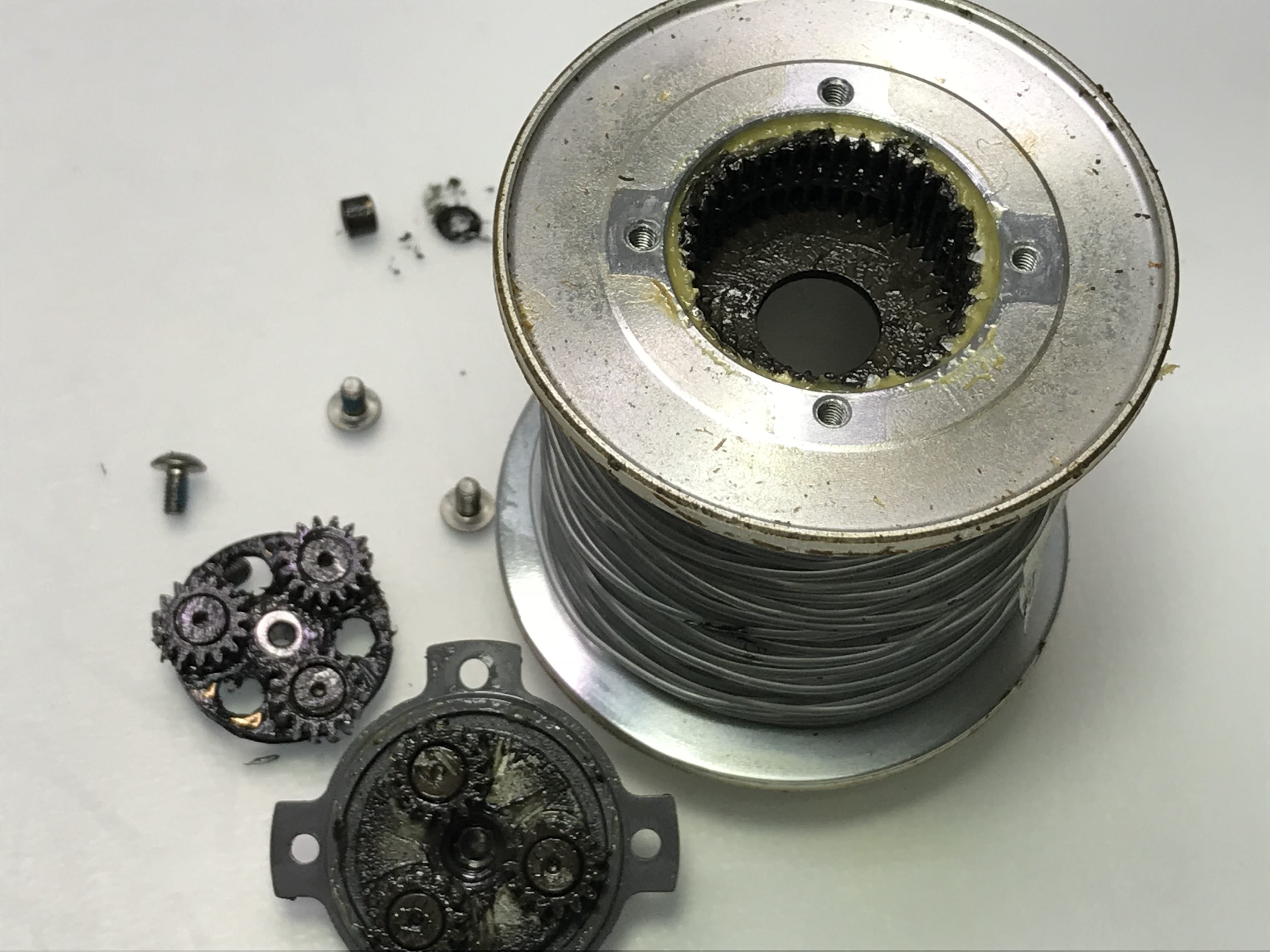

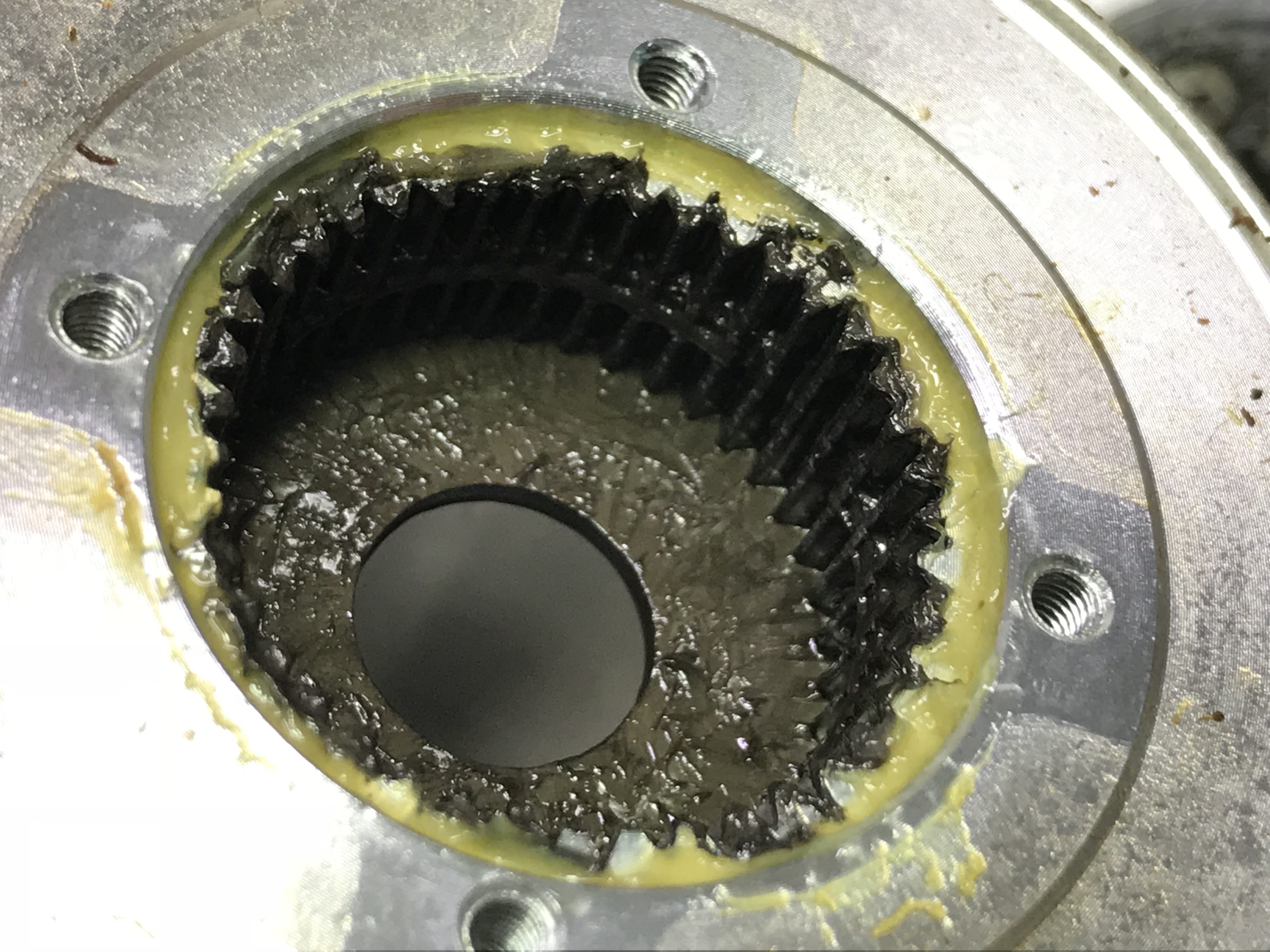

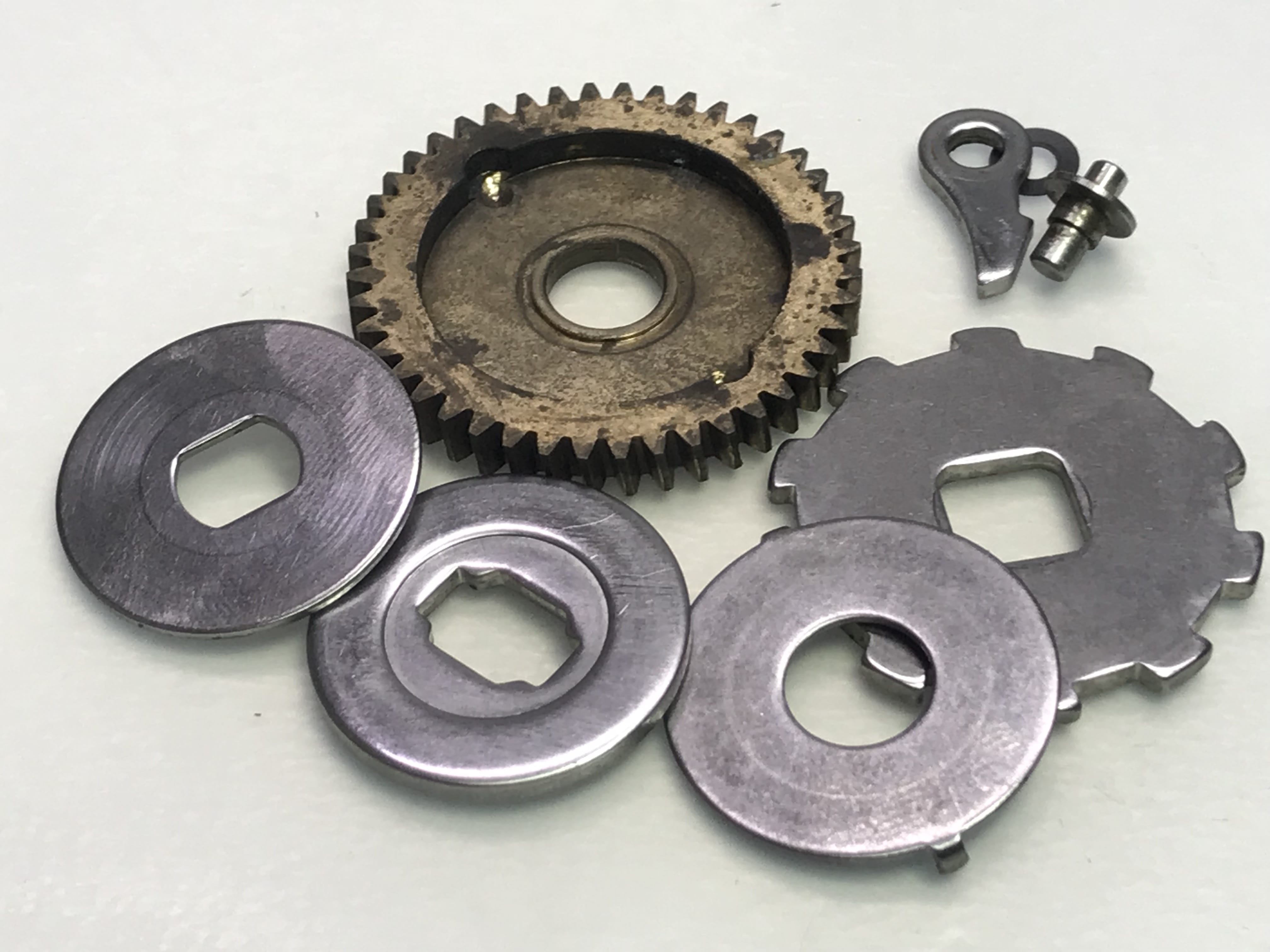

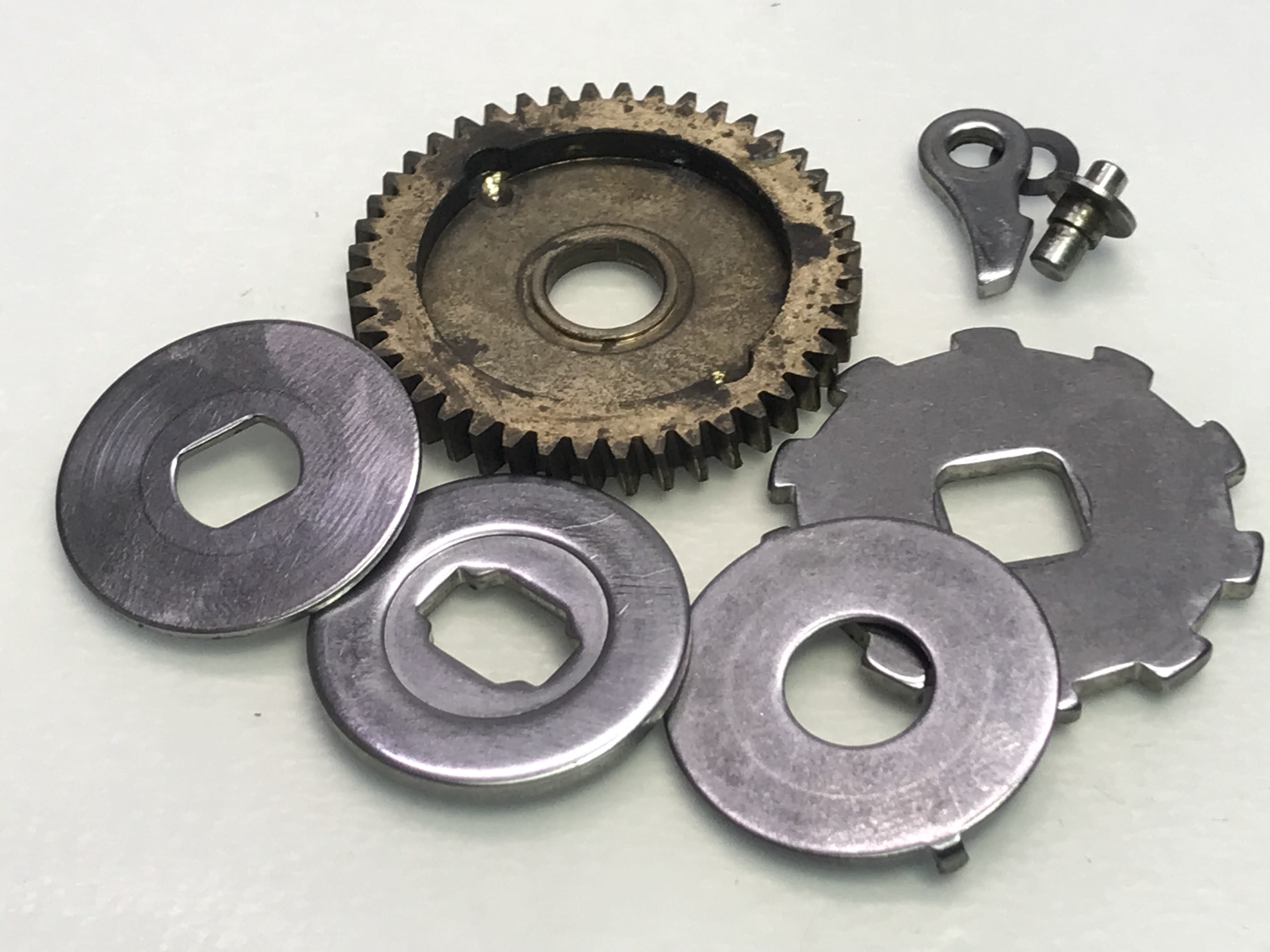

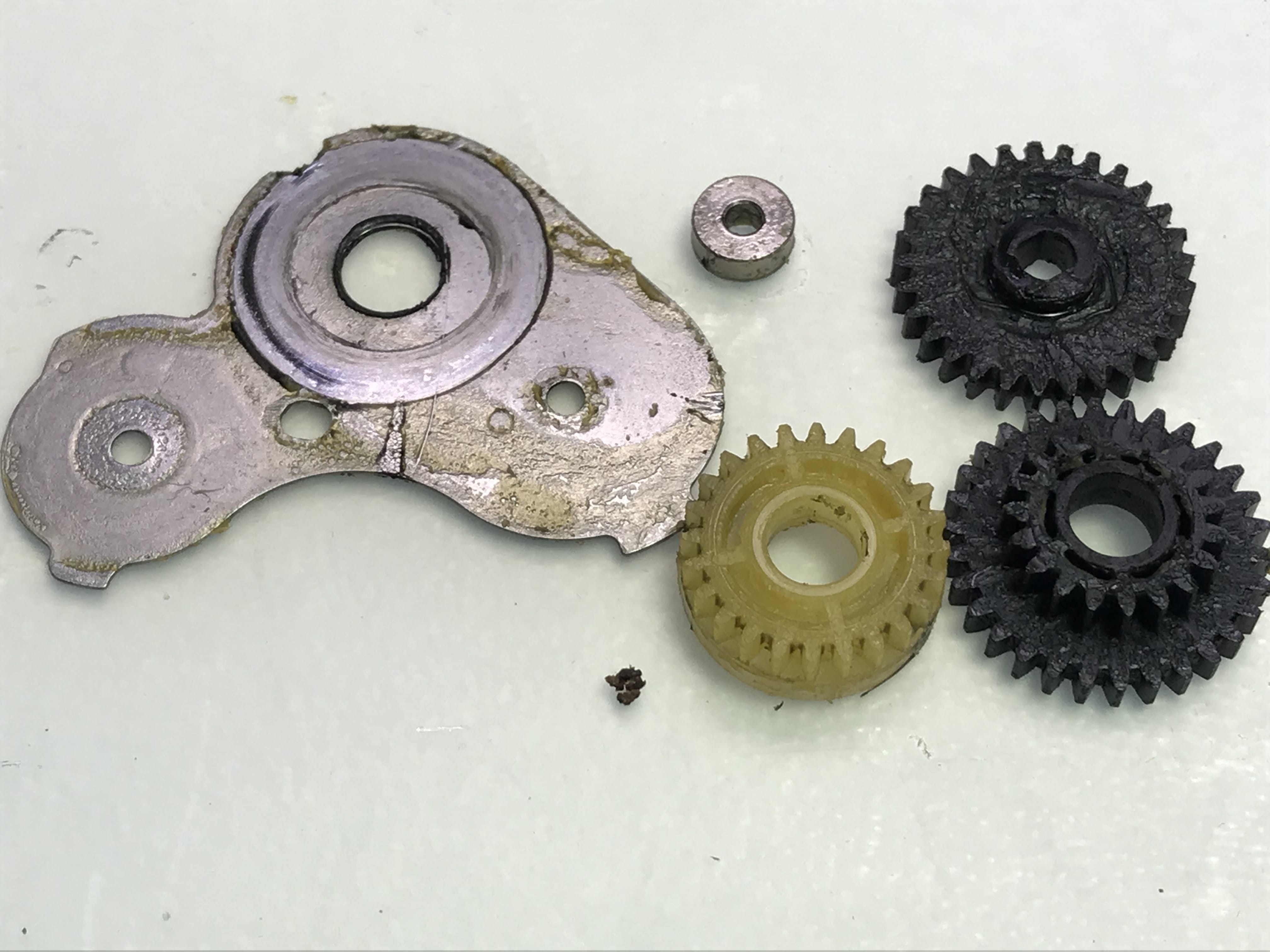

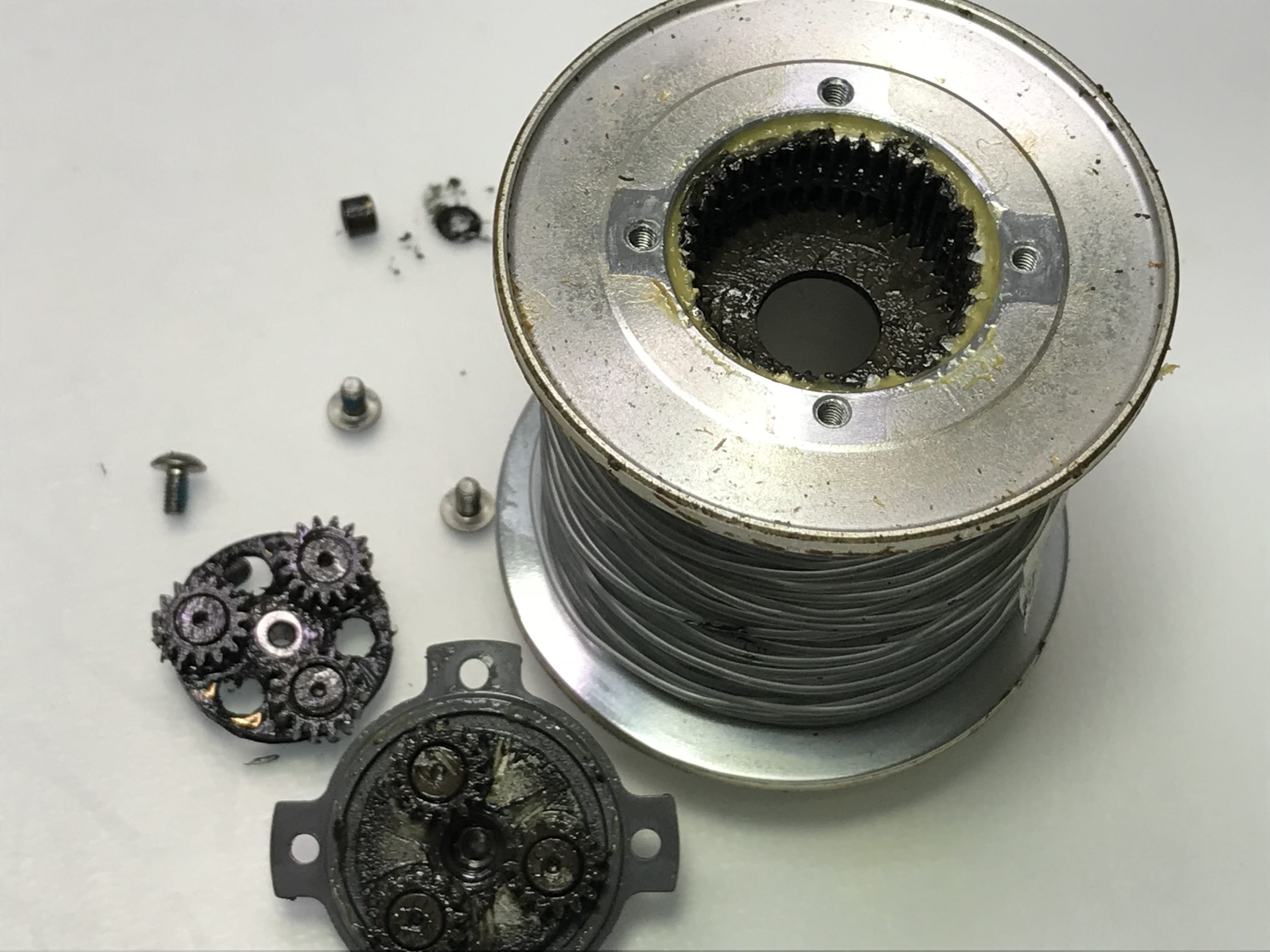

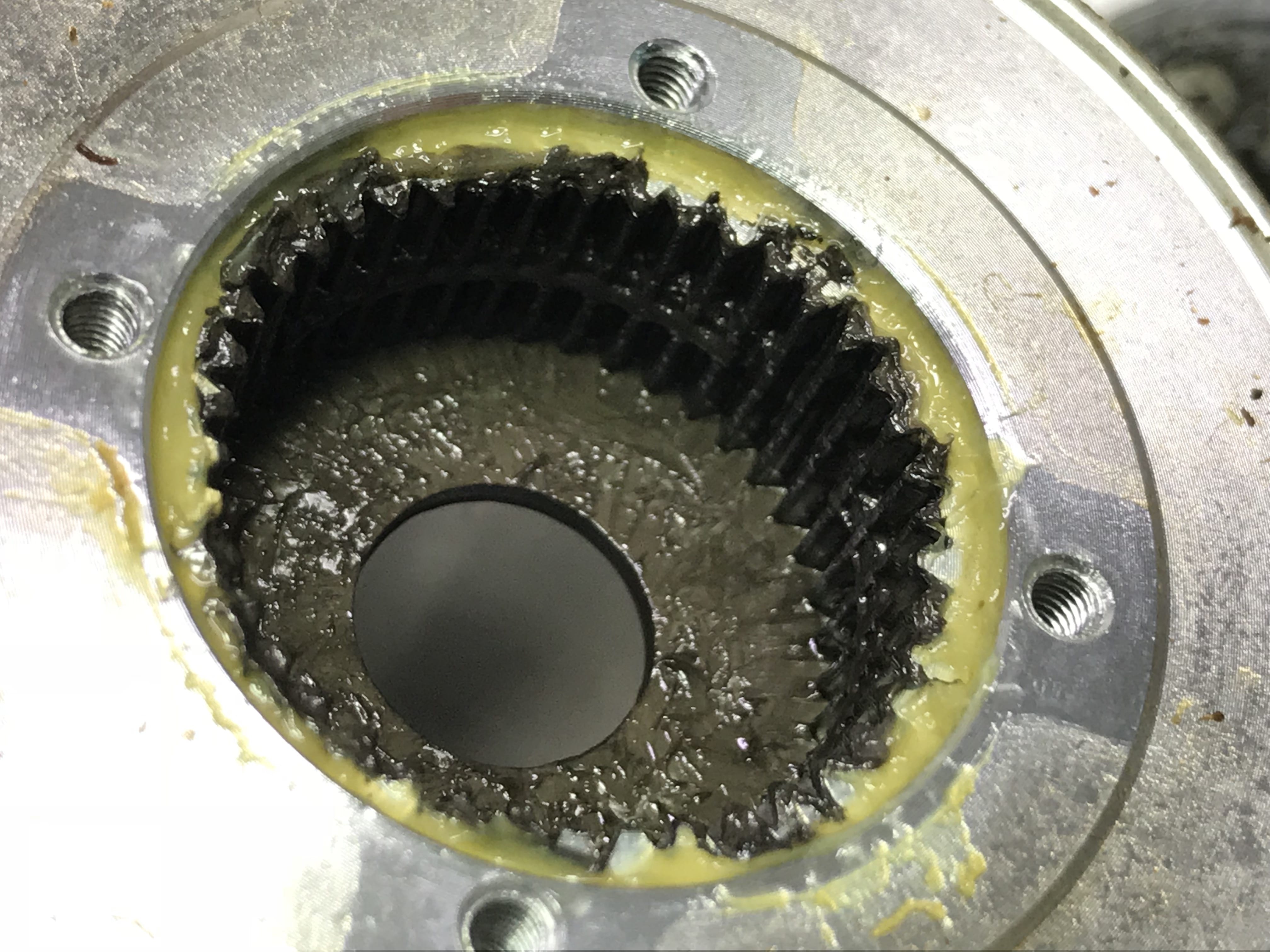

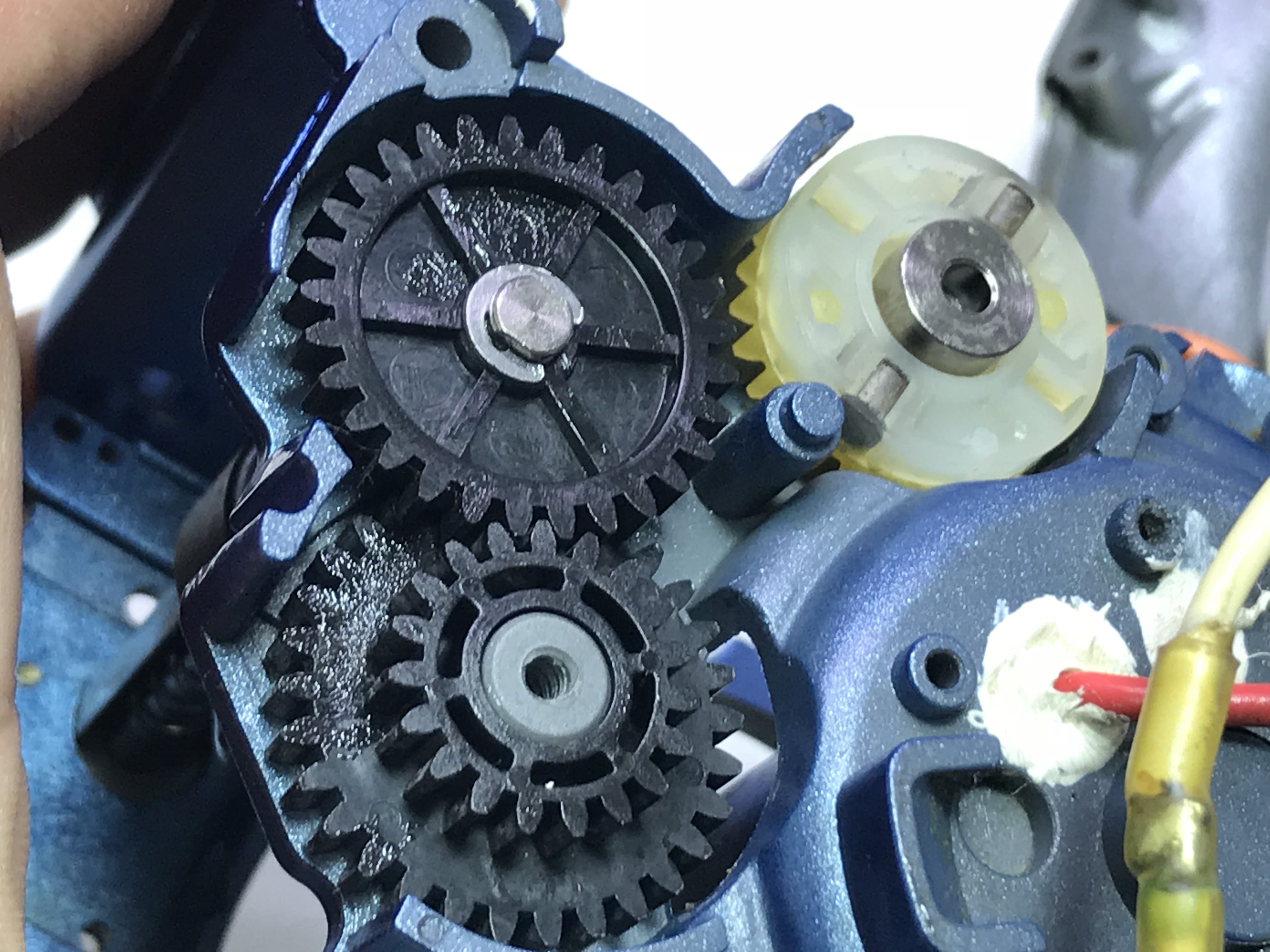

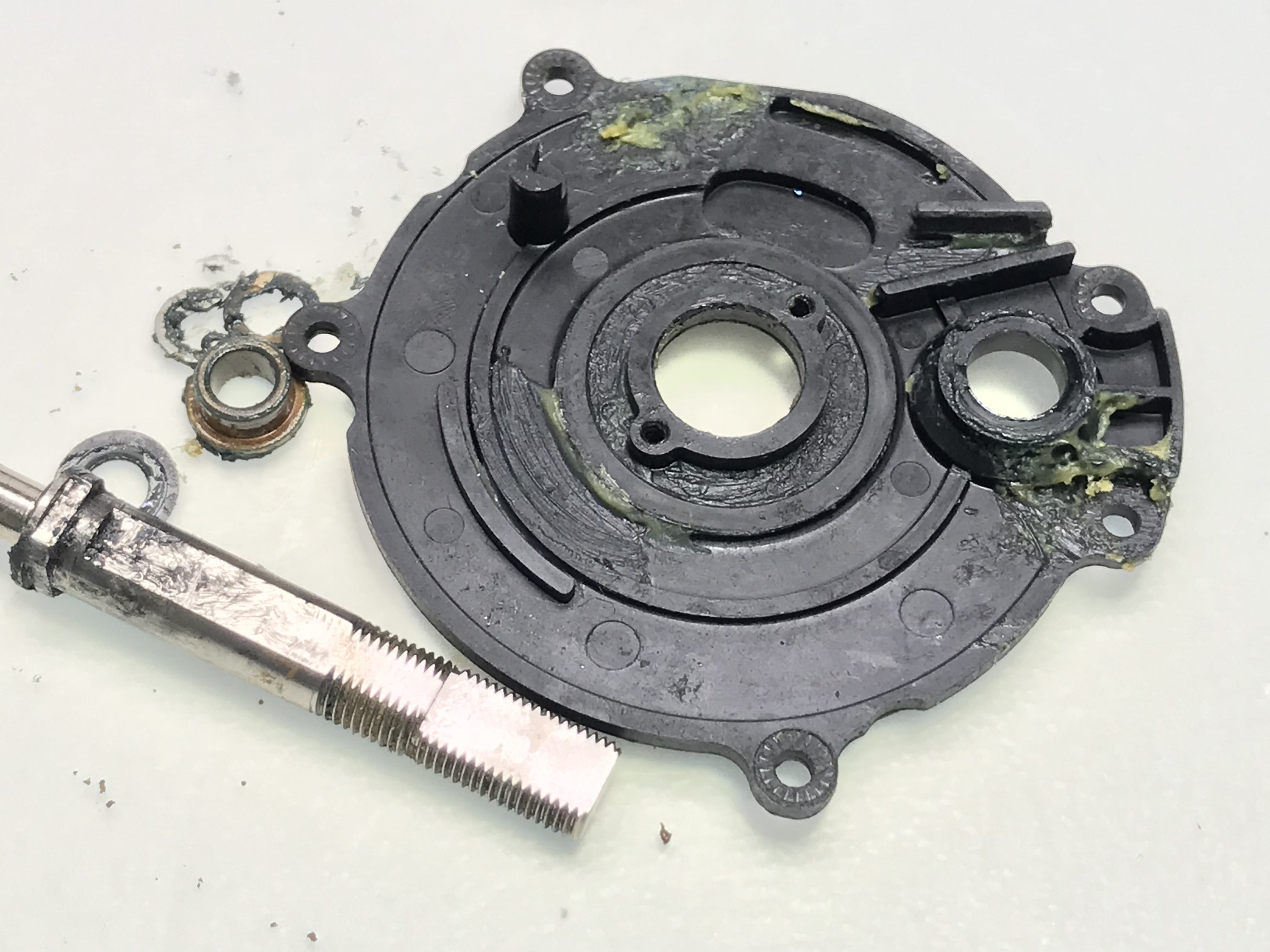

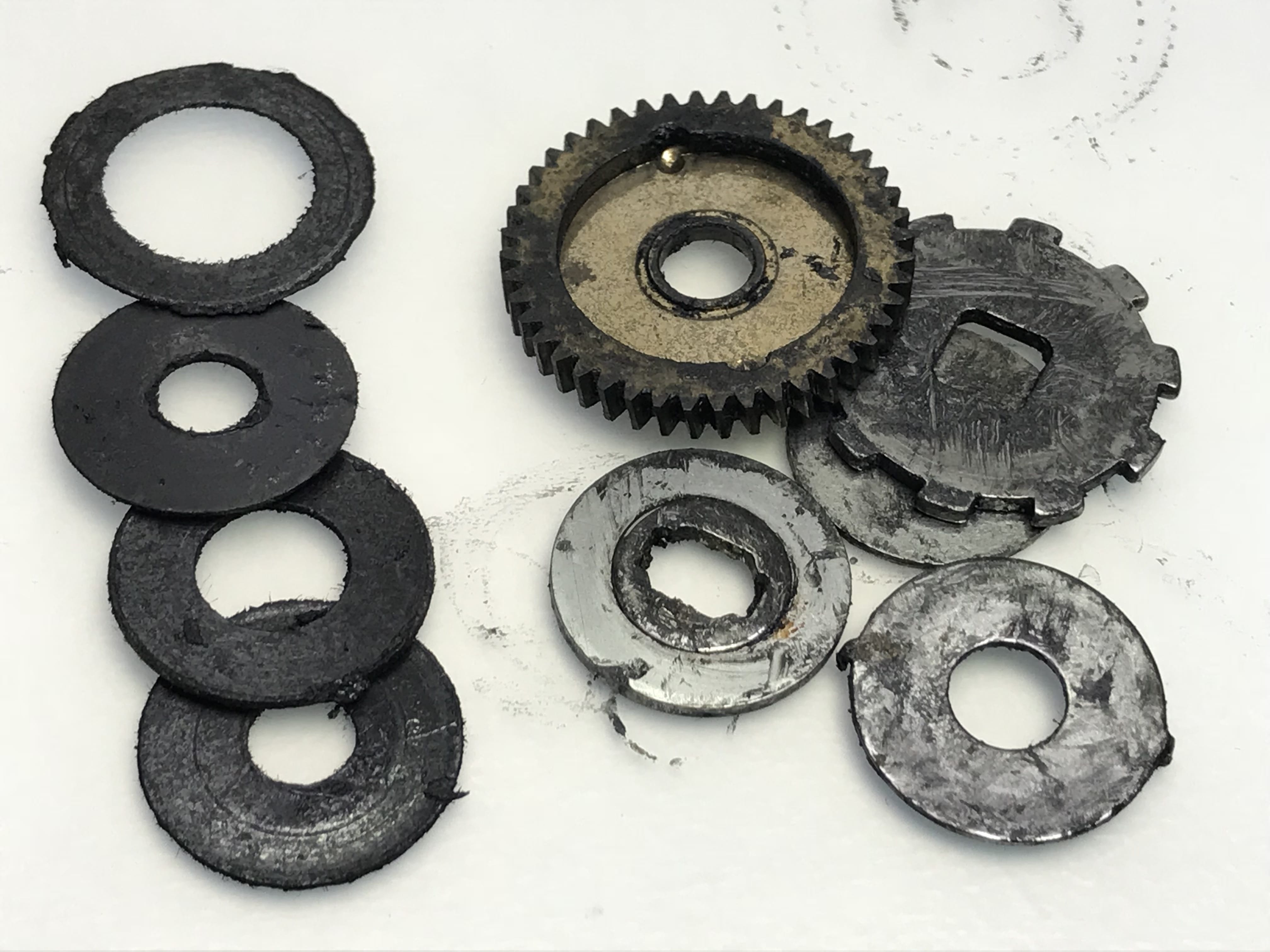

감속기어 오염심하구요.
헐~ 생미끼를 써서 오염이 어마어마하네요…..
전동릴세척은 매번 하는거지만 빡시네요 ㅜㅜ

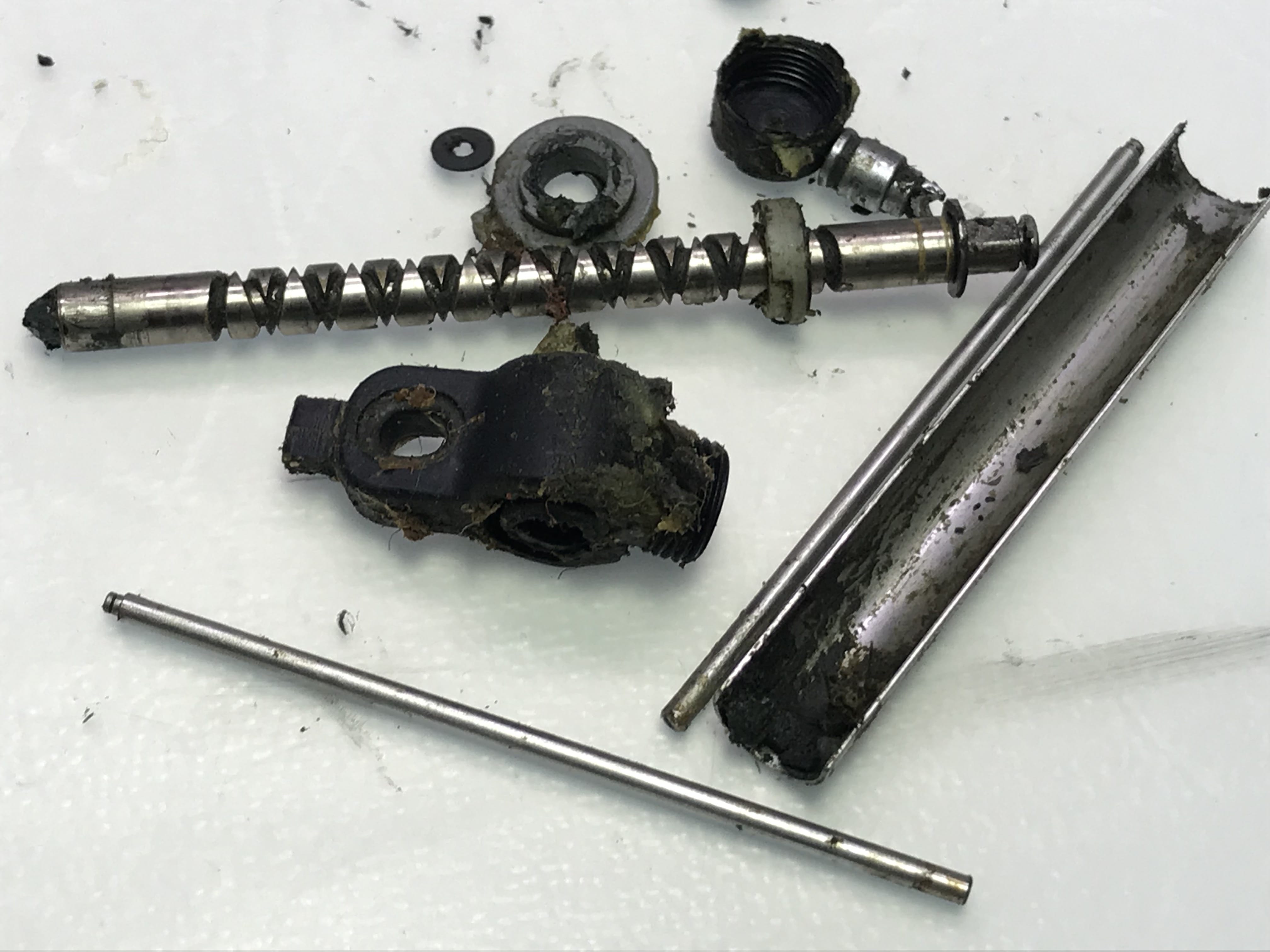

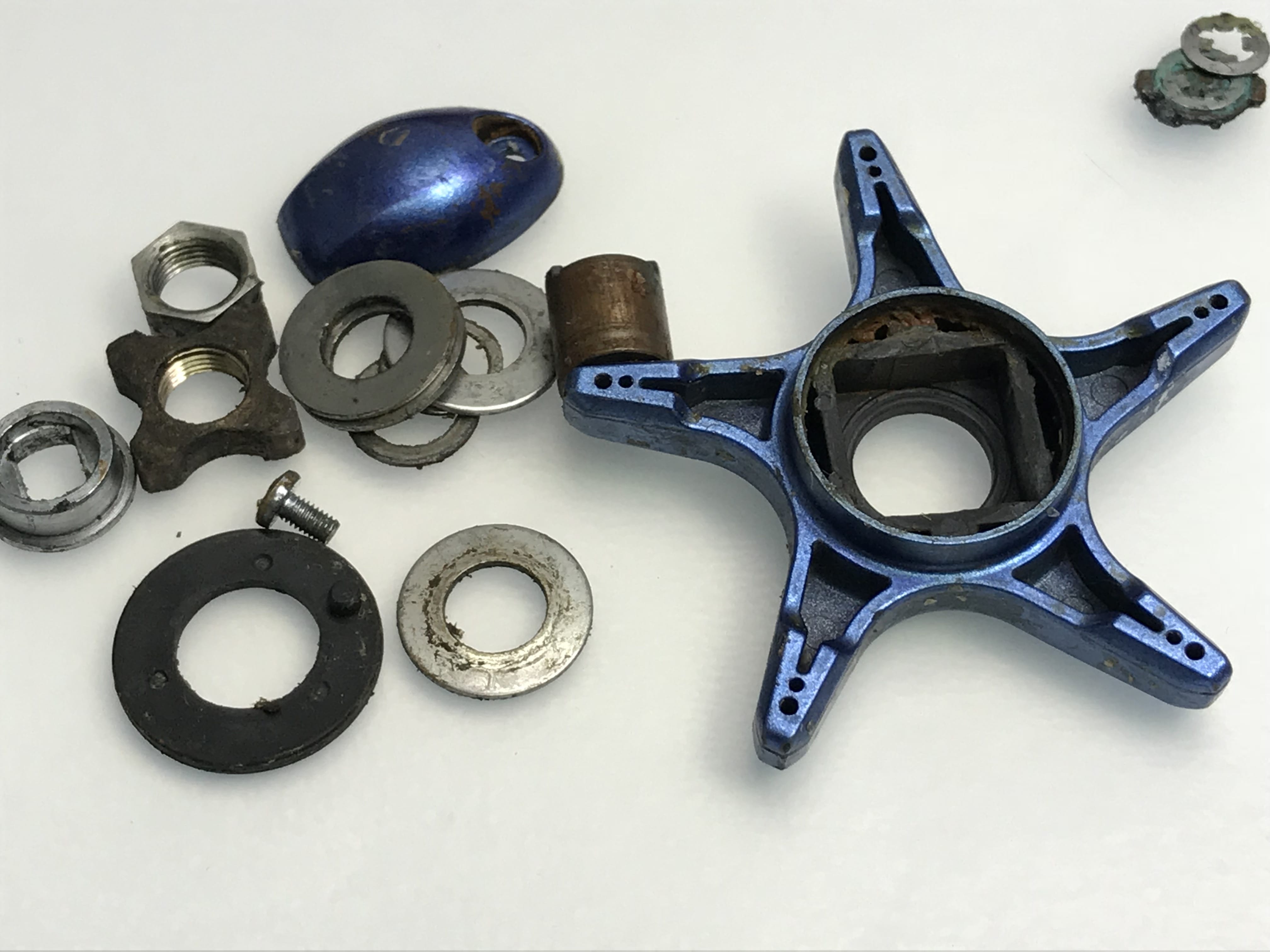

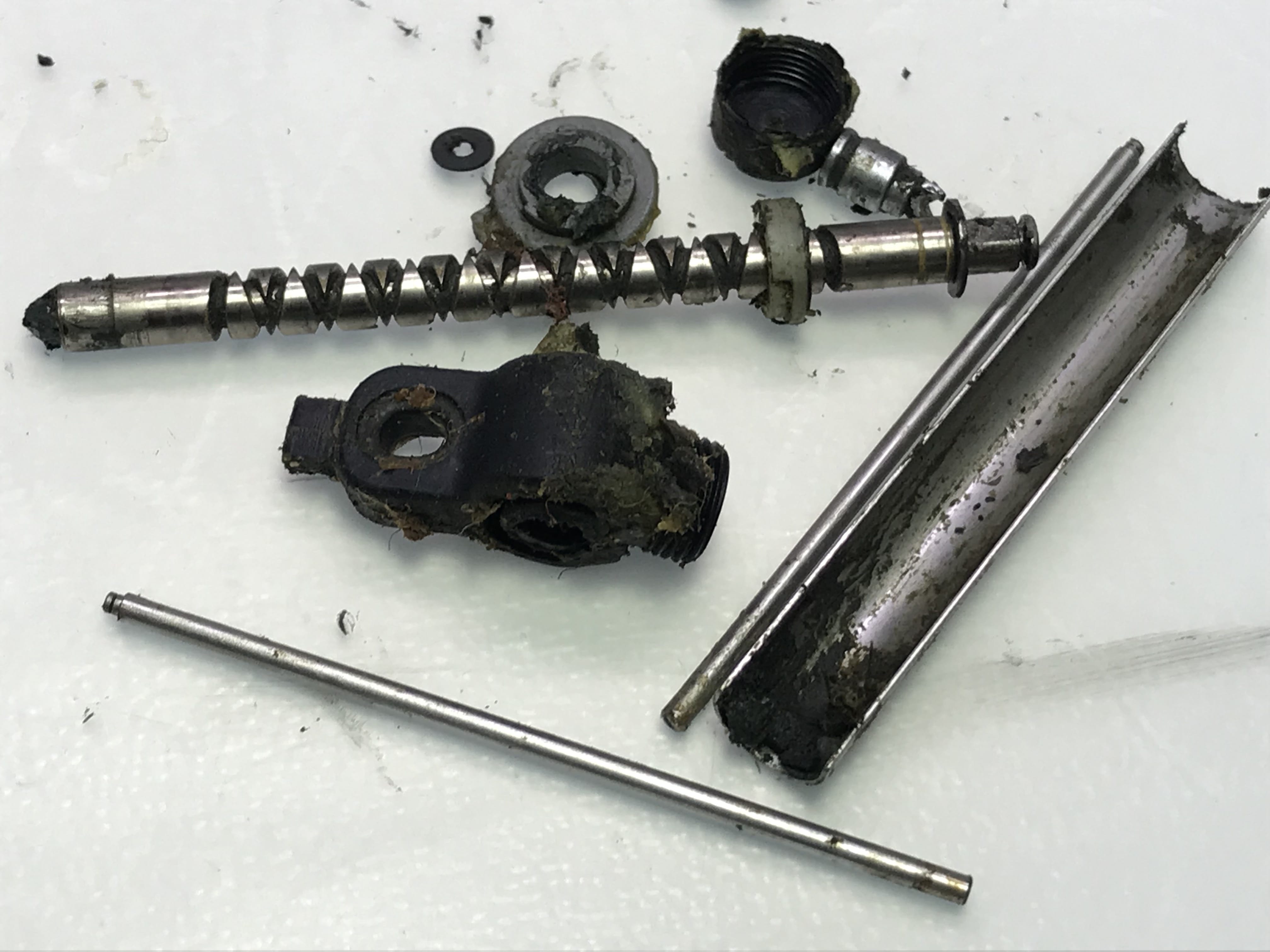

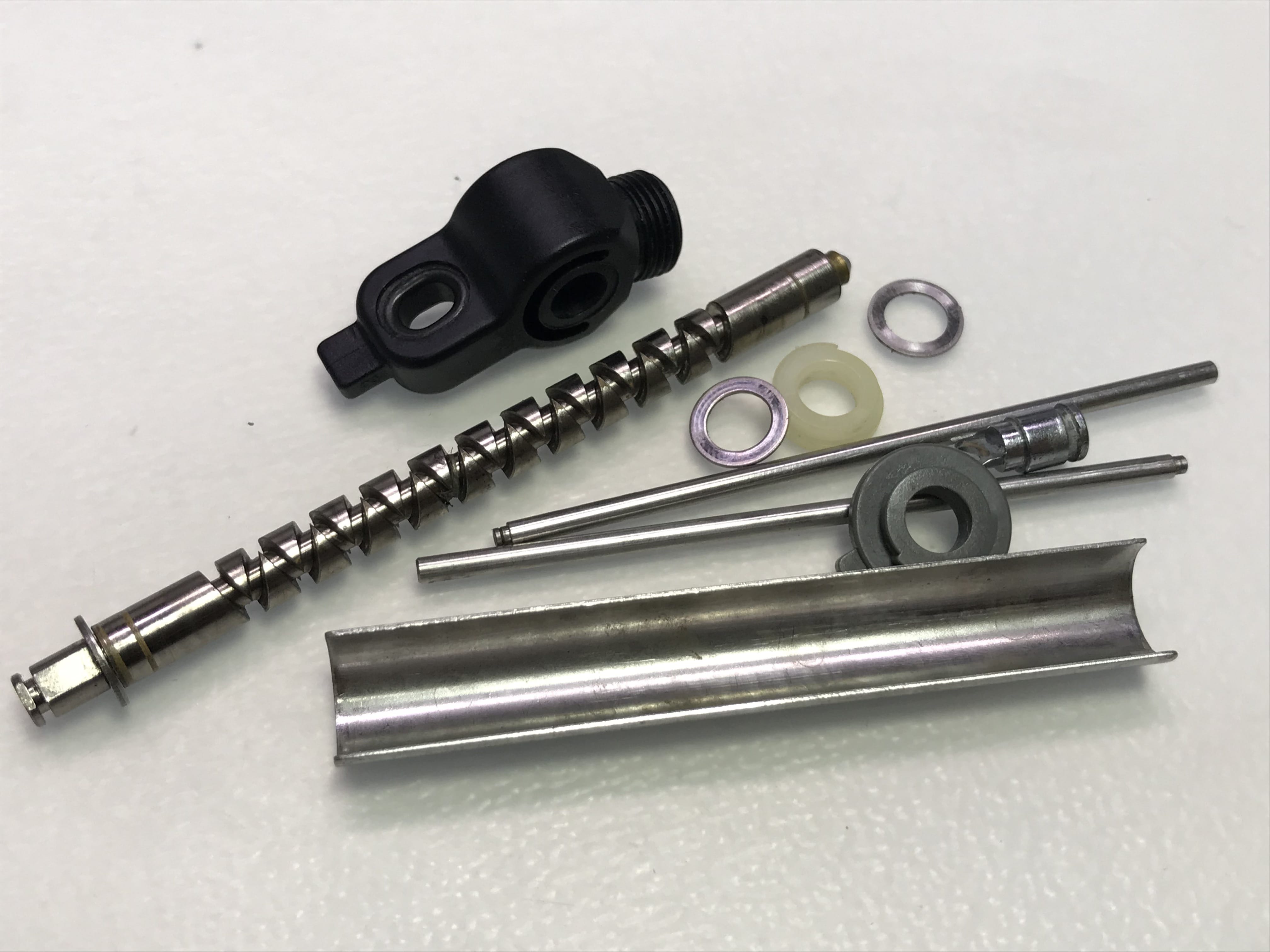

웜기어와 나머지 부속들 분해 합니다.

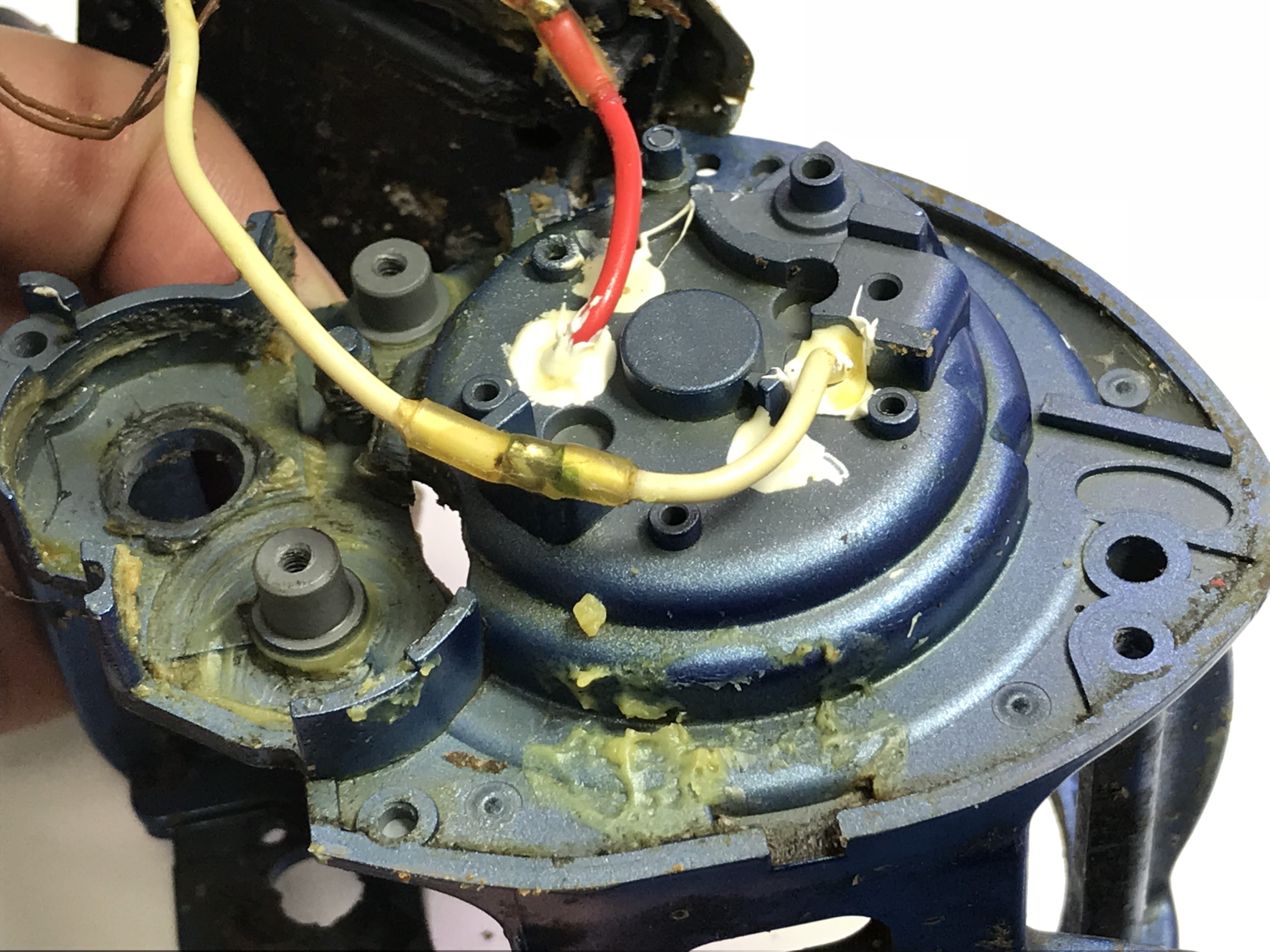

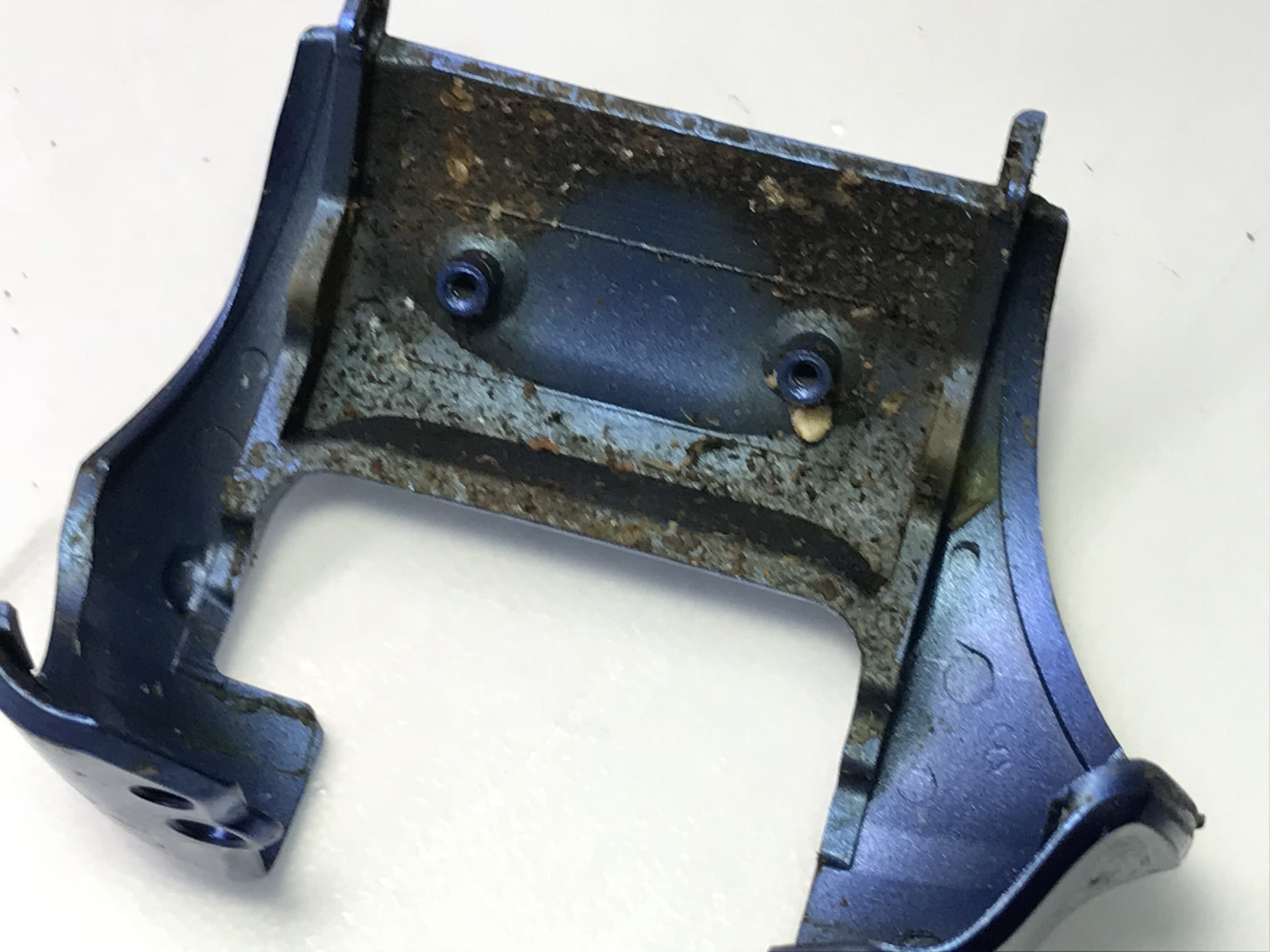

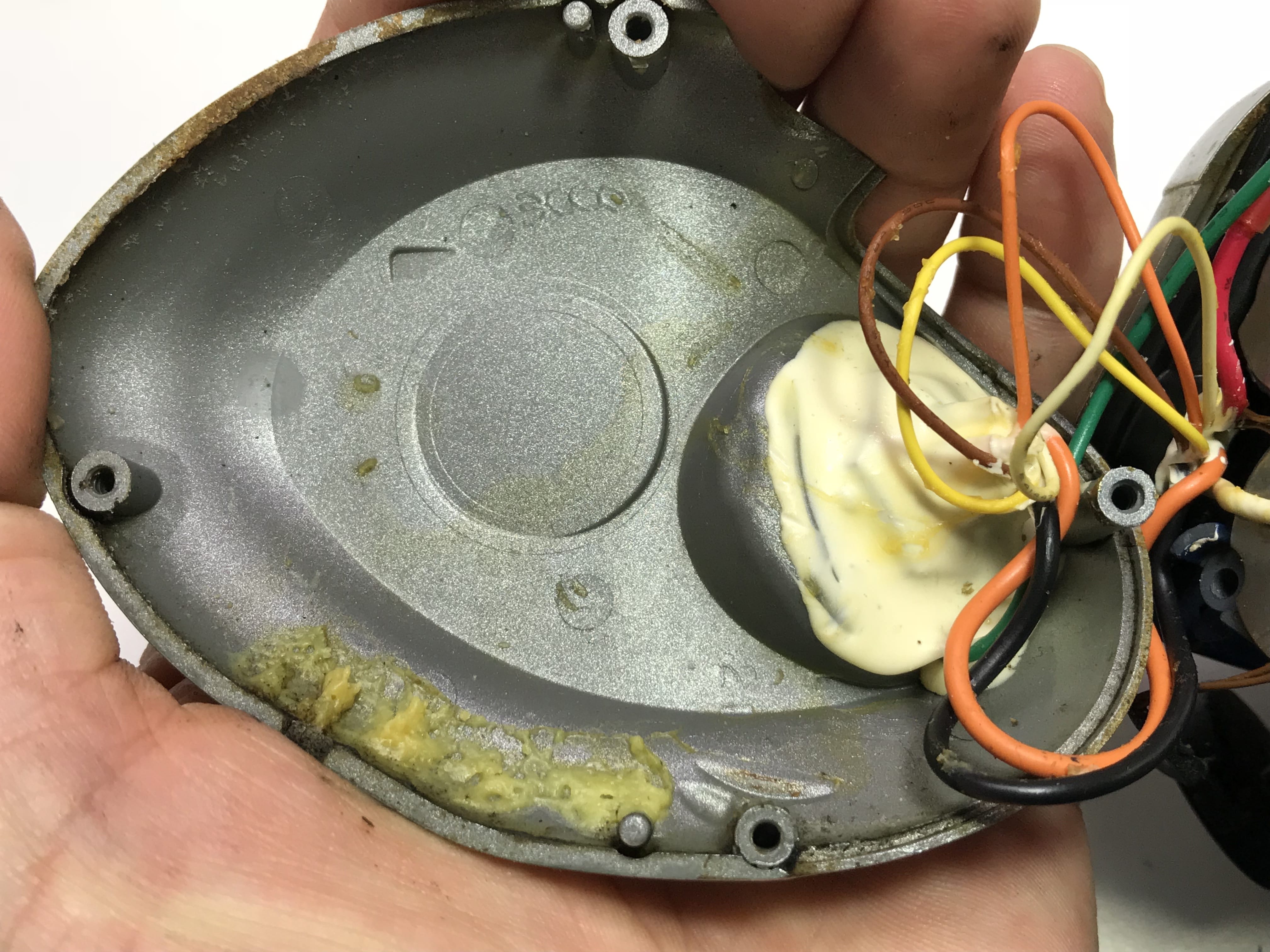

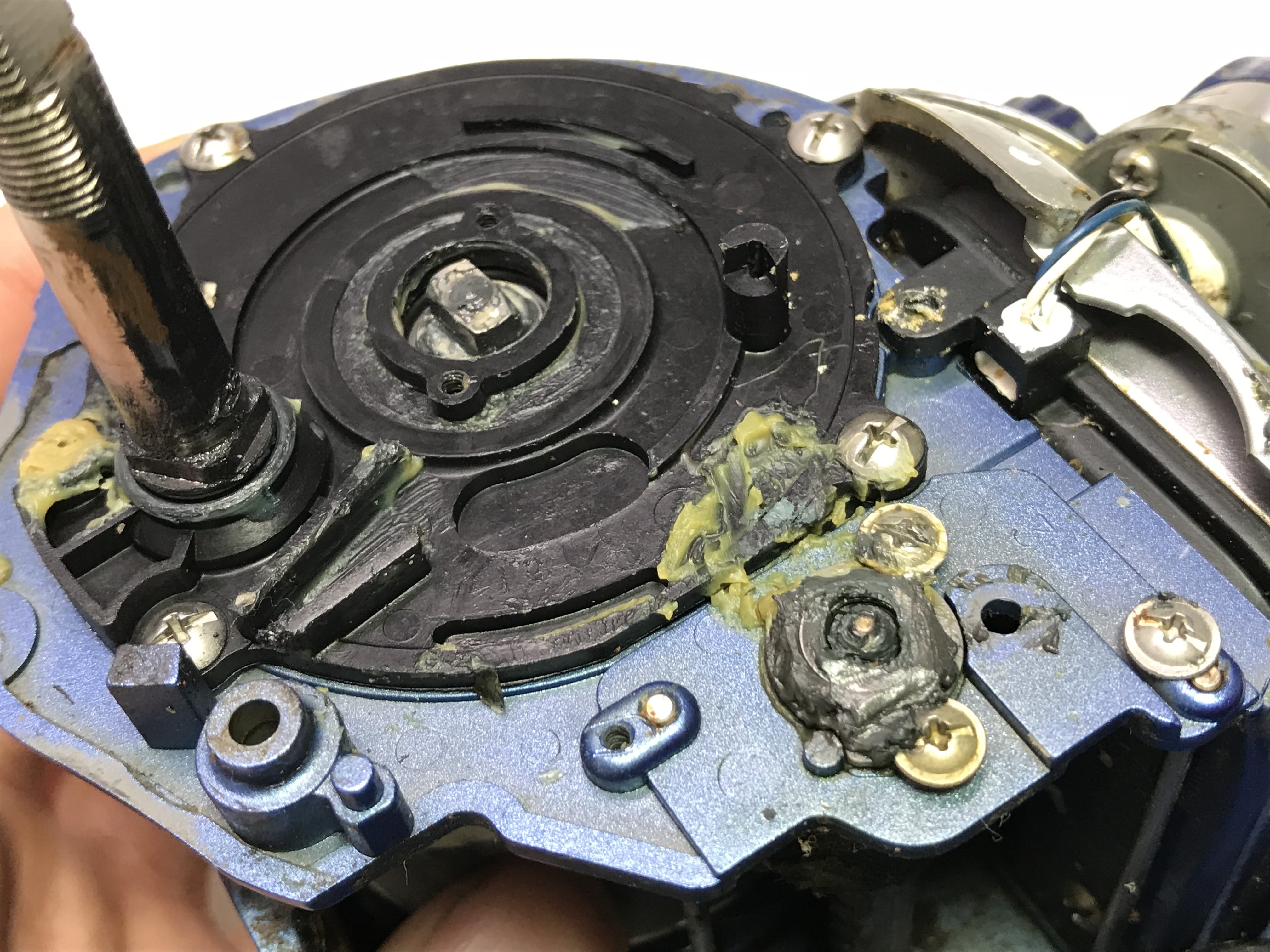

배수구에 뿌리는 구리스 뿌리셨네요~
흔적들이 보입니다.

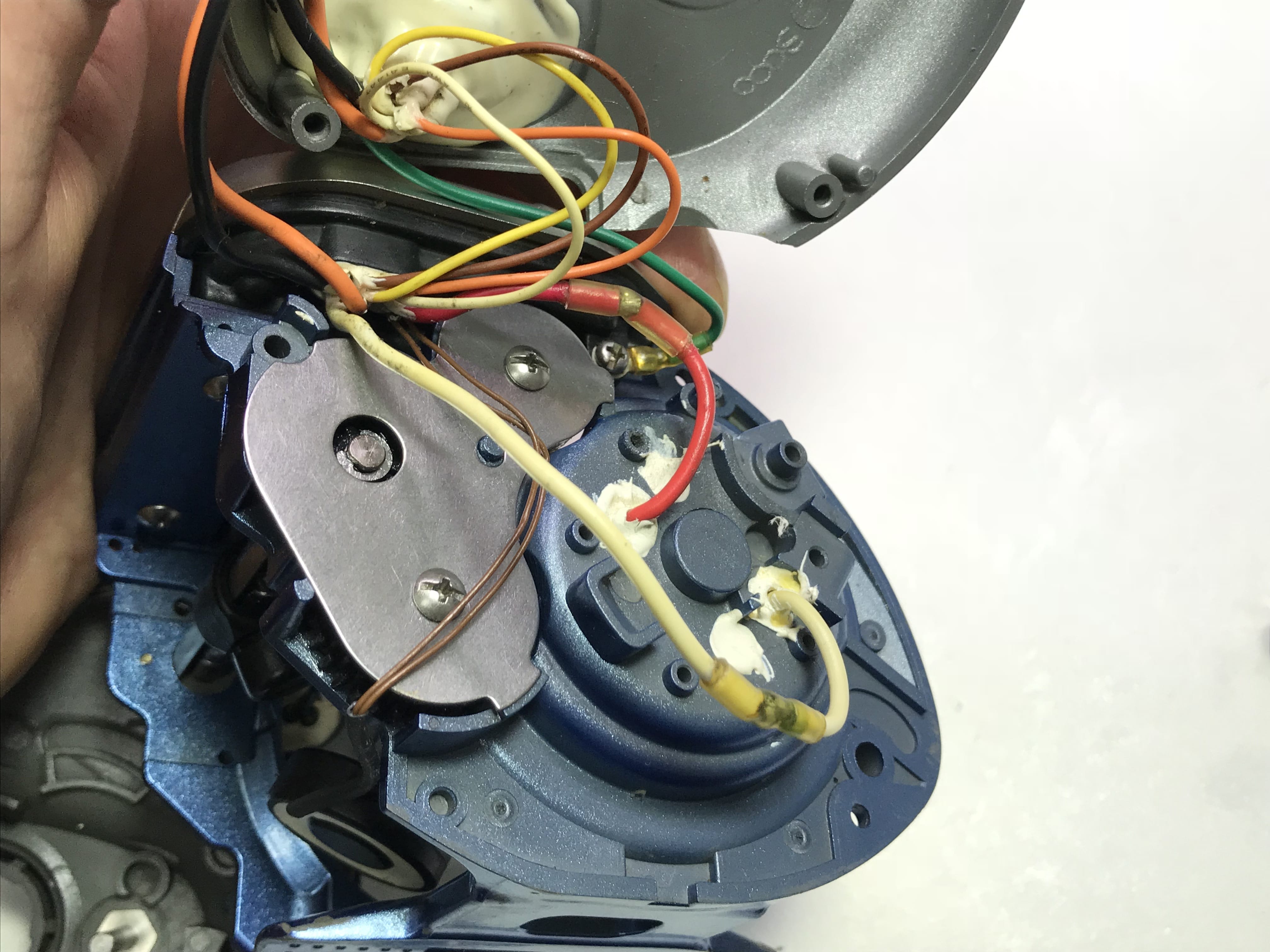

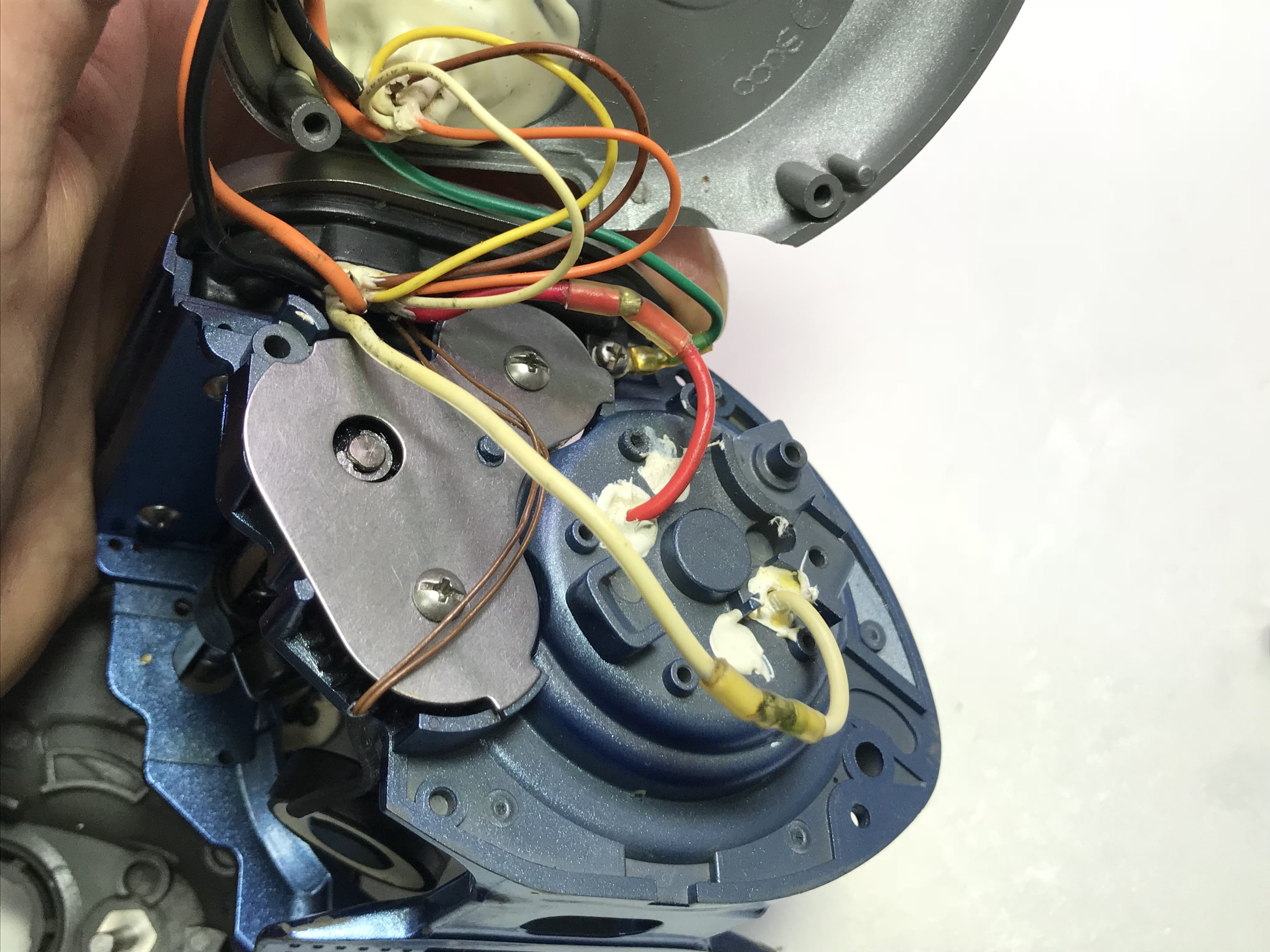

시마노 전동환3000H 내부 전부 분해하구요~

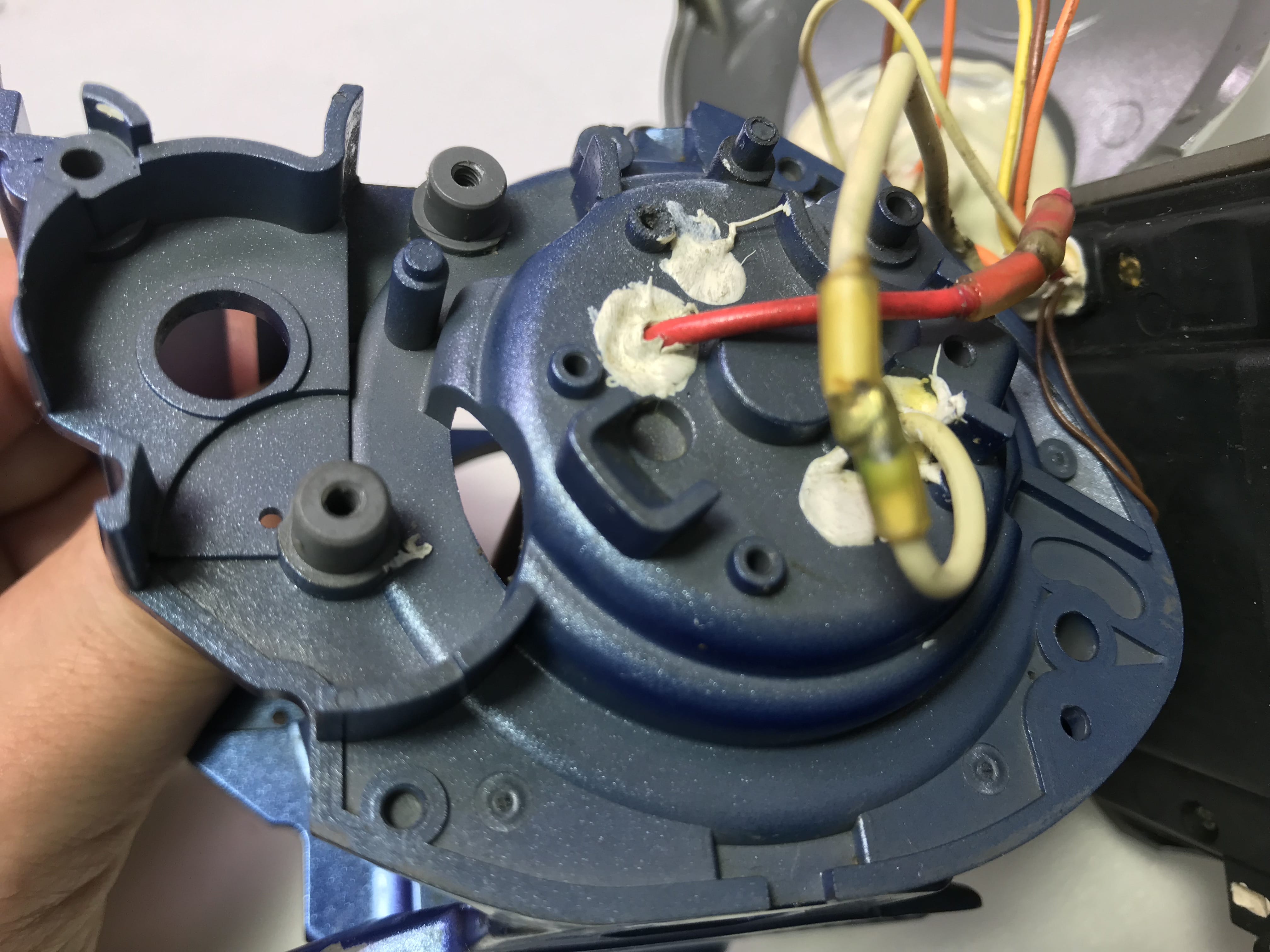

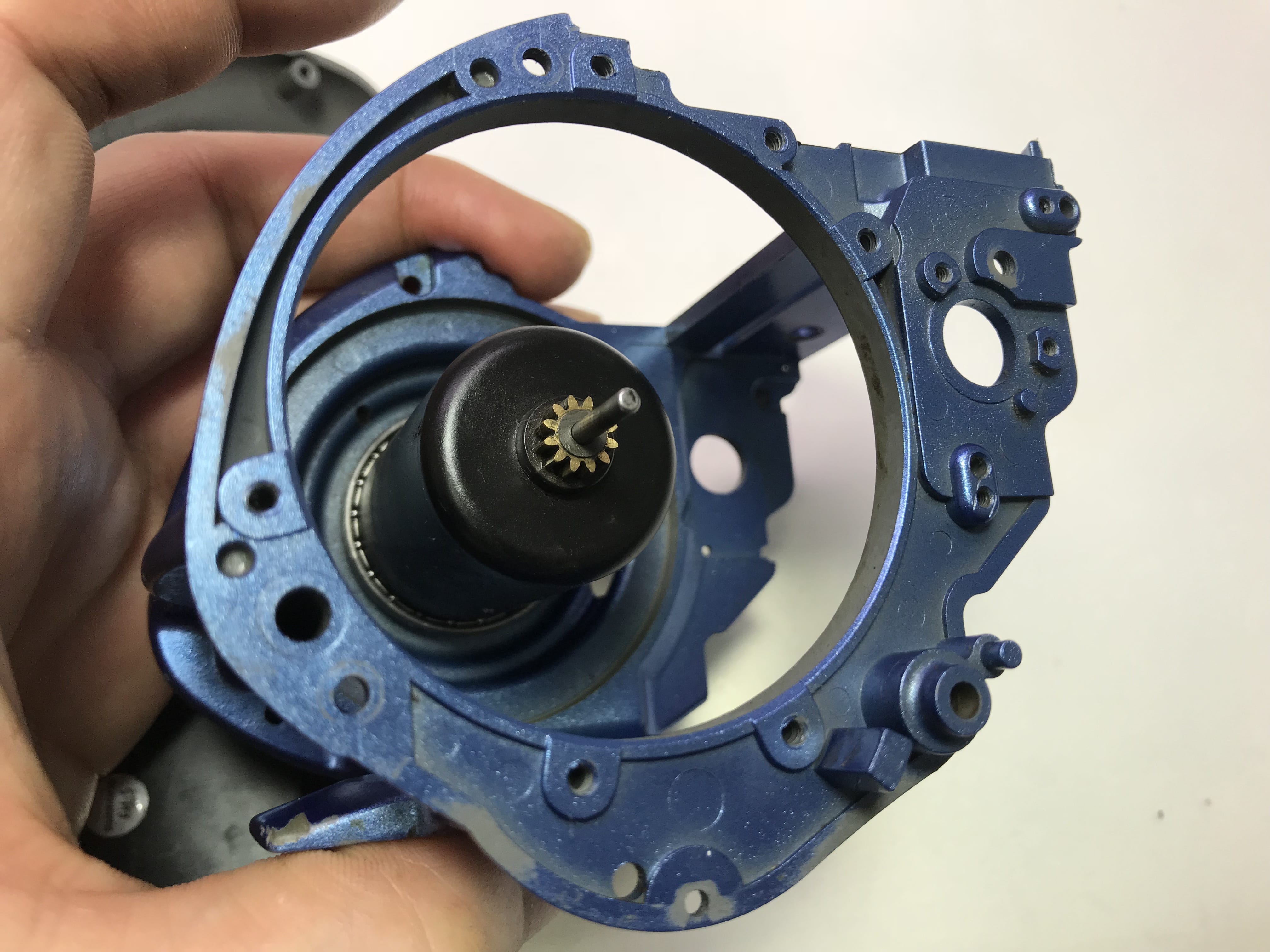

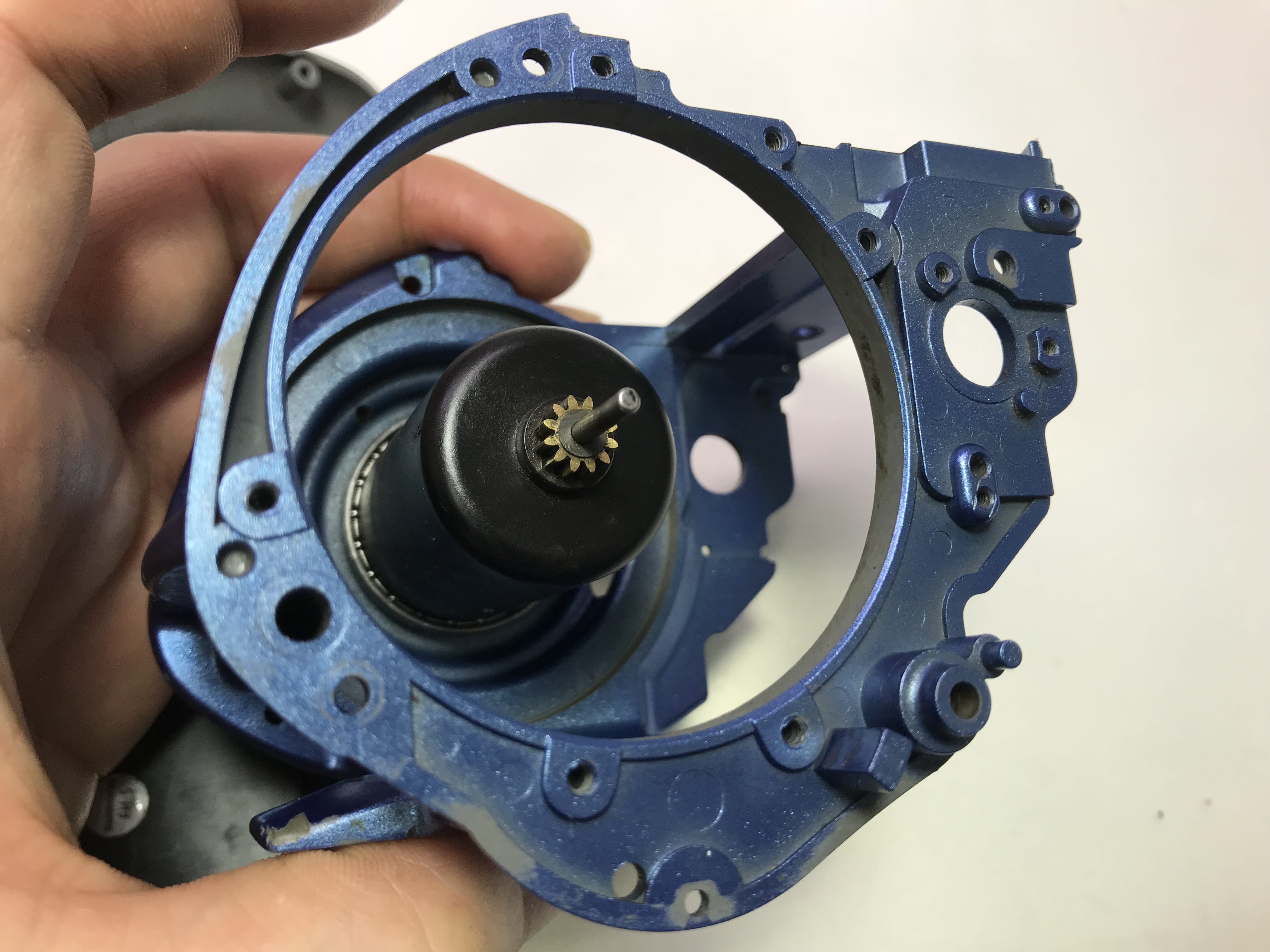

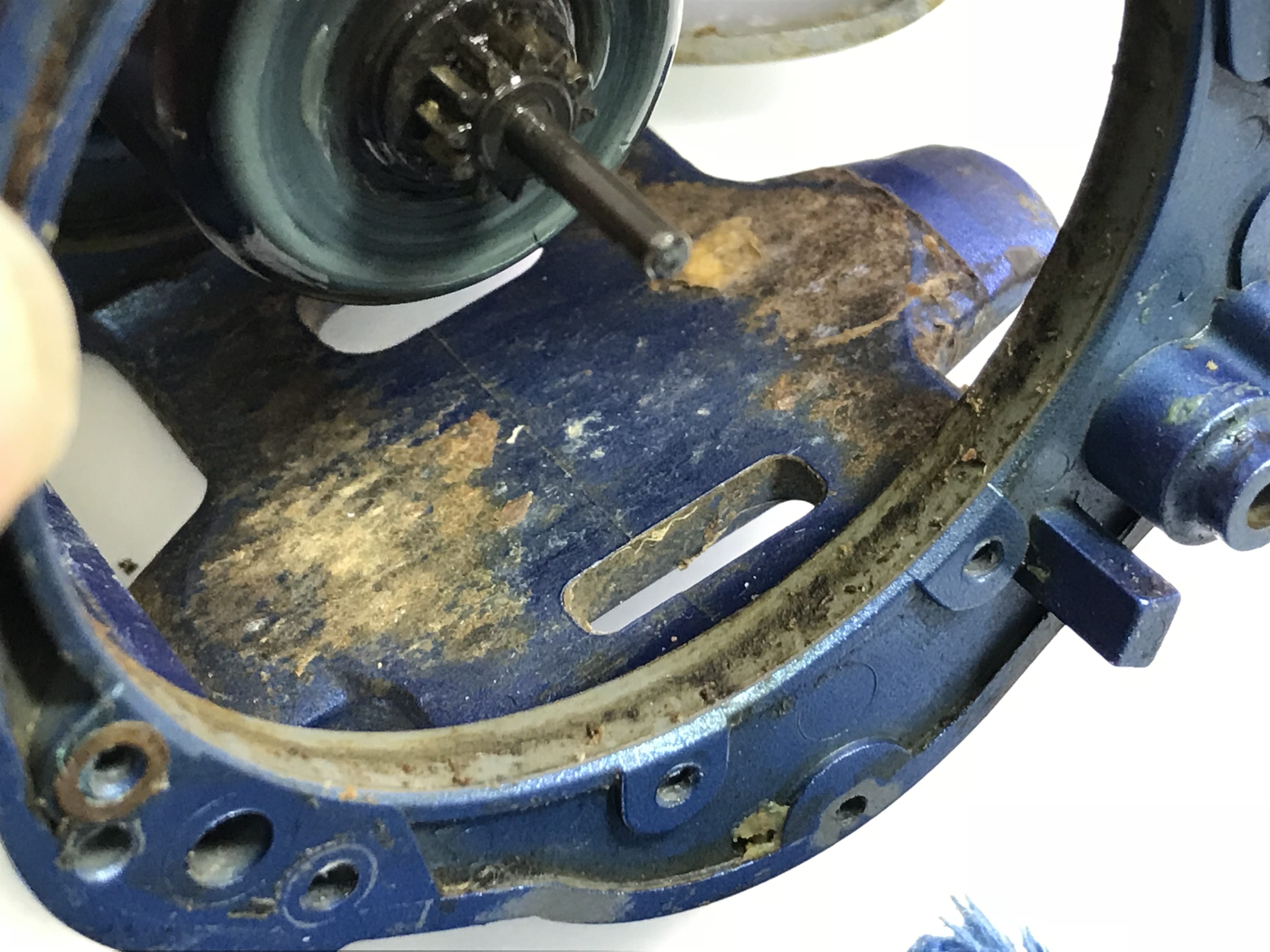

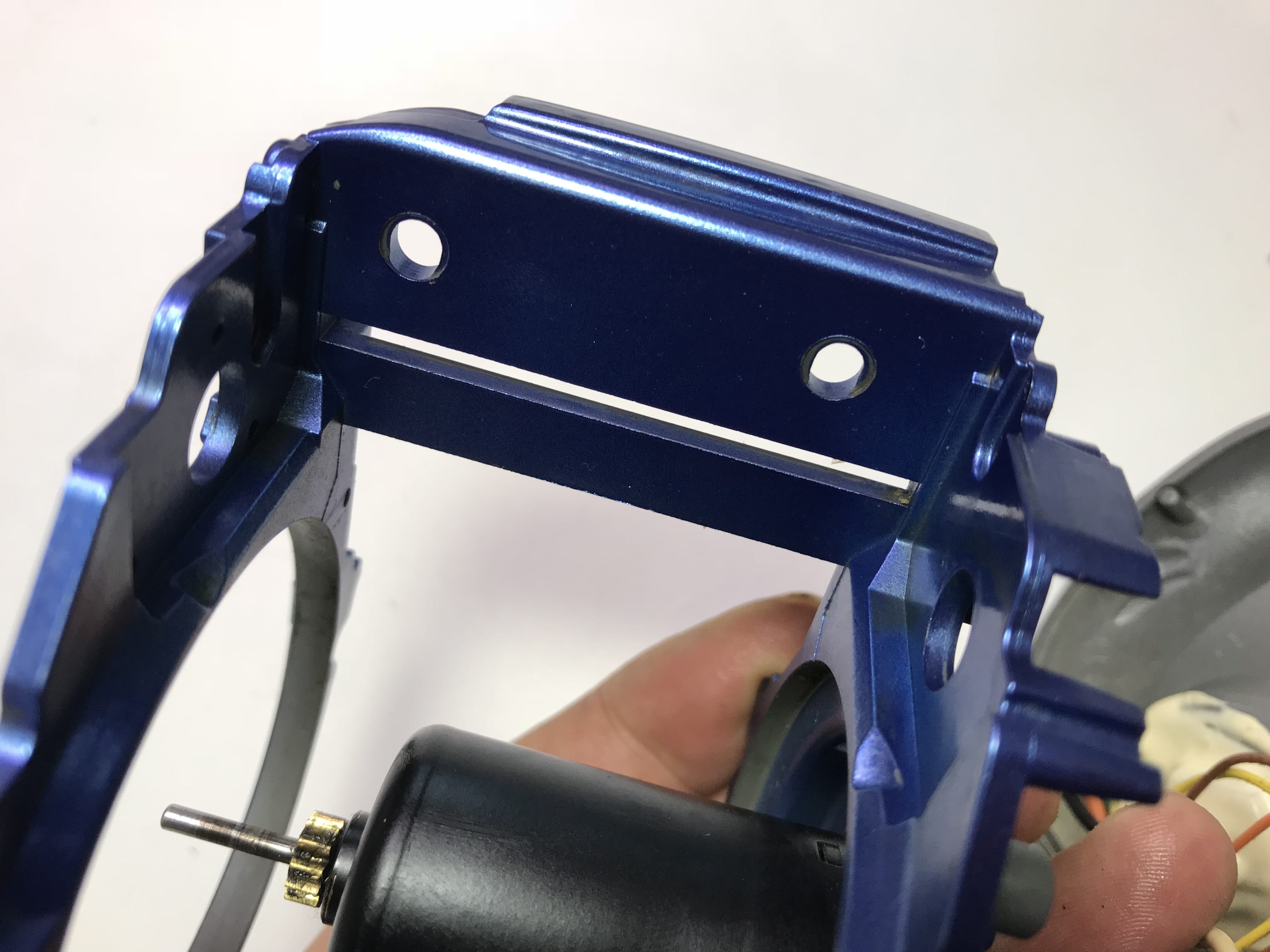

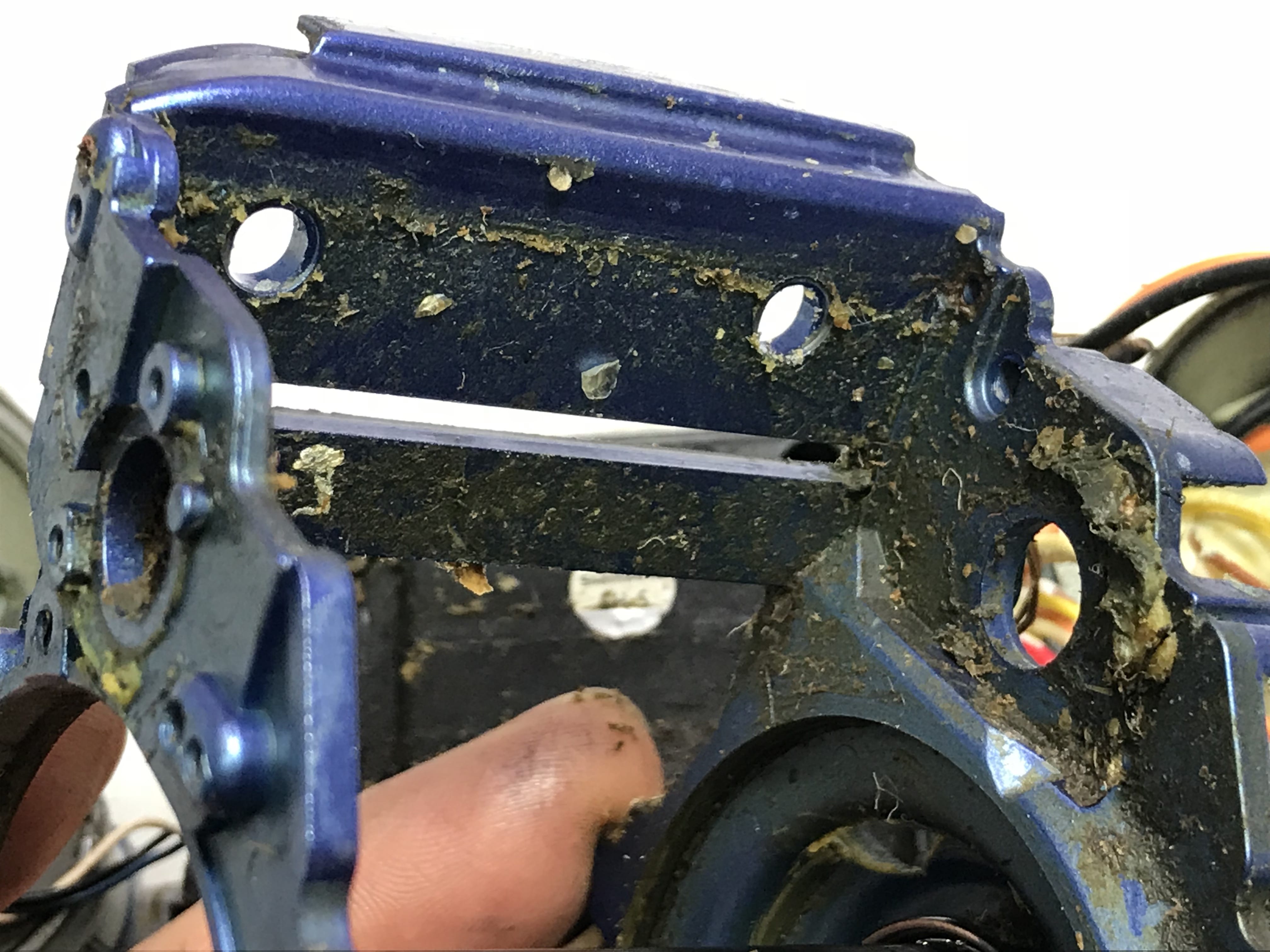

몸체 사진 찍습니다.

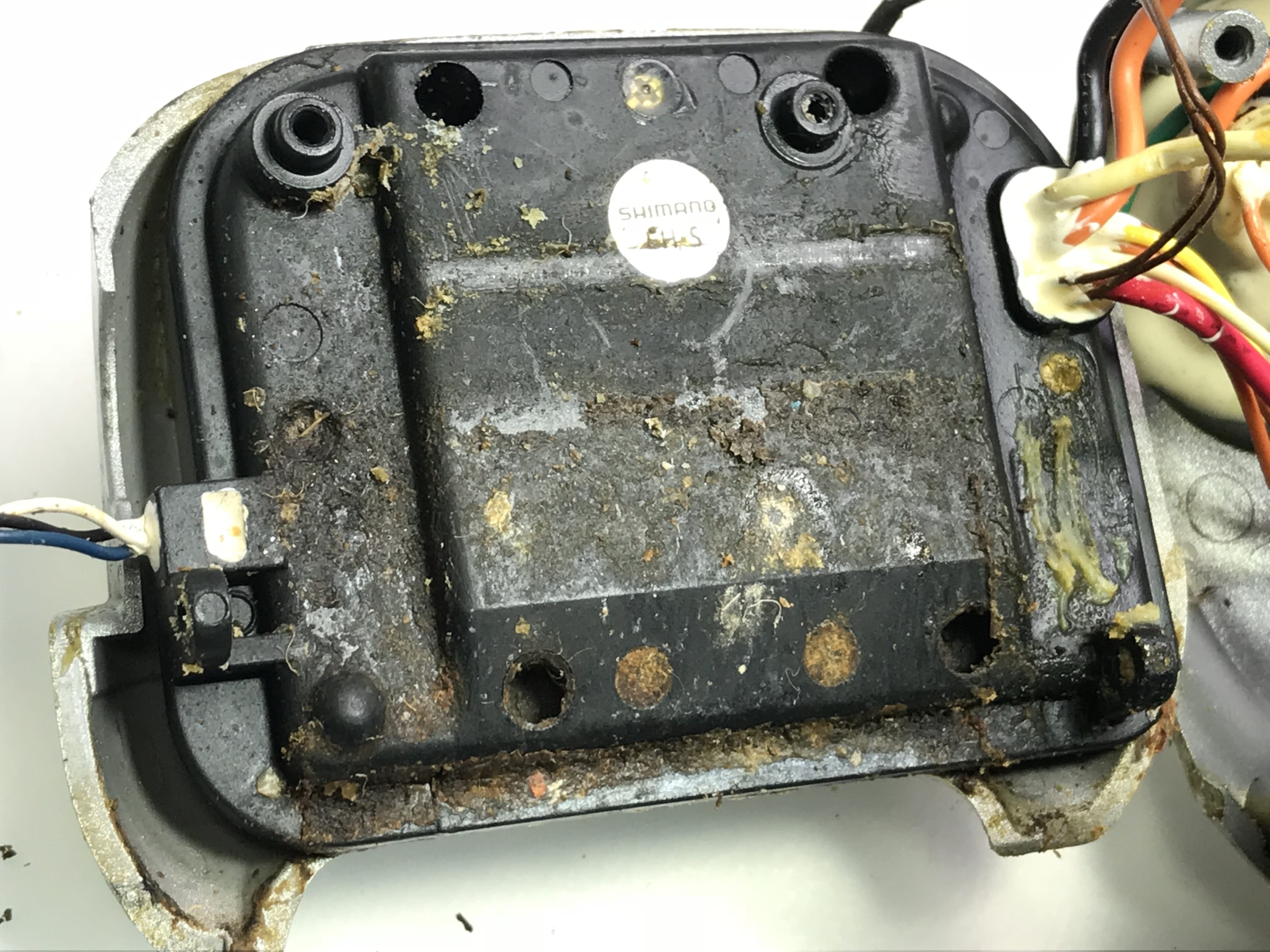

모터아래쪽 보이는 큰베어링은 이상은 없네요.

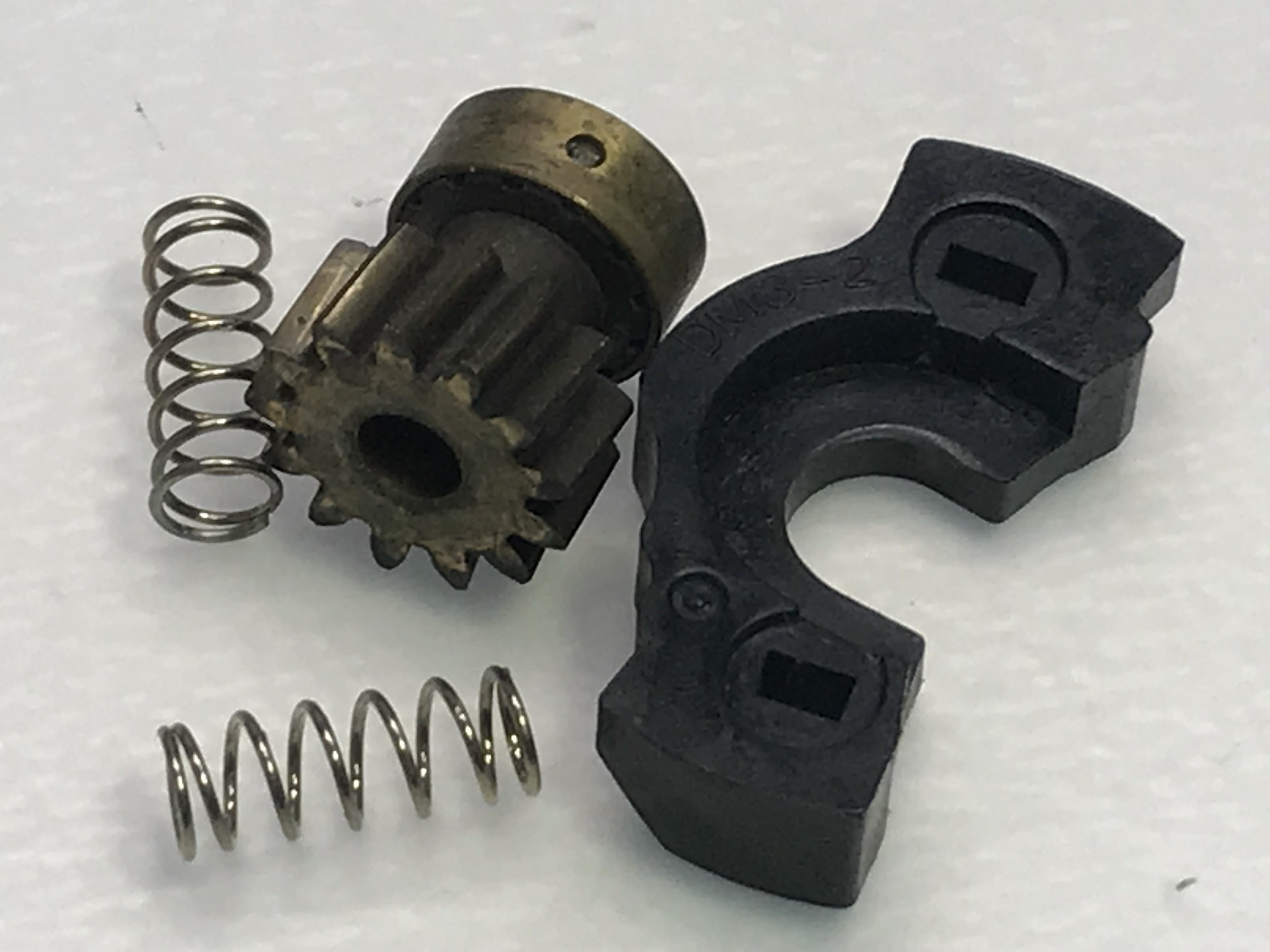

전동릴세척 완료 합니다.
다른 것들에 비해서 3배는 더 딱은듯 하네요…..

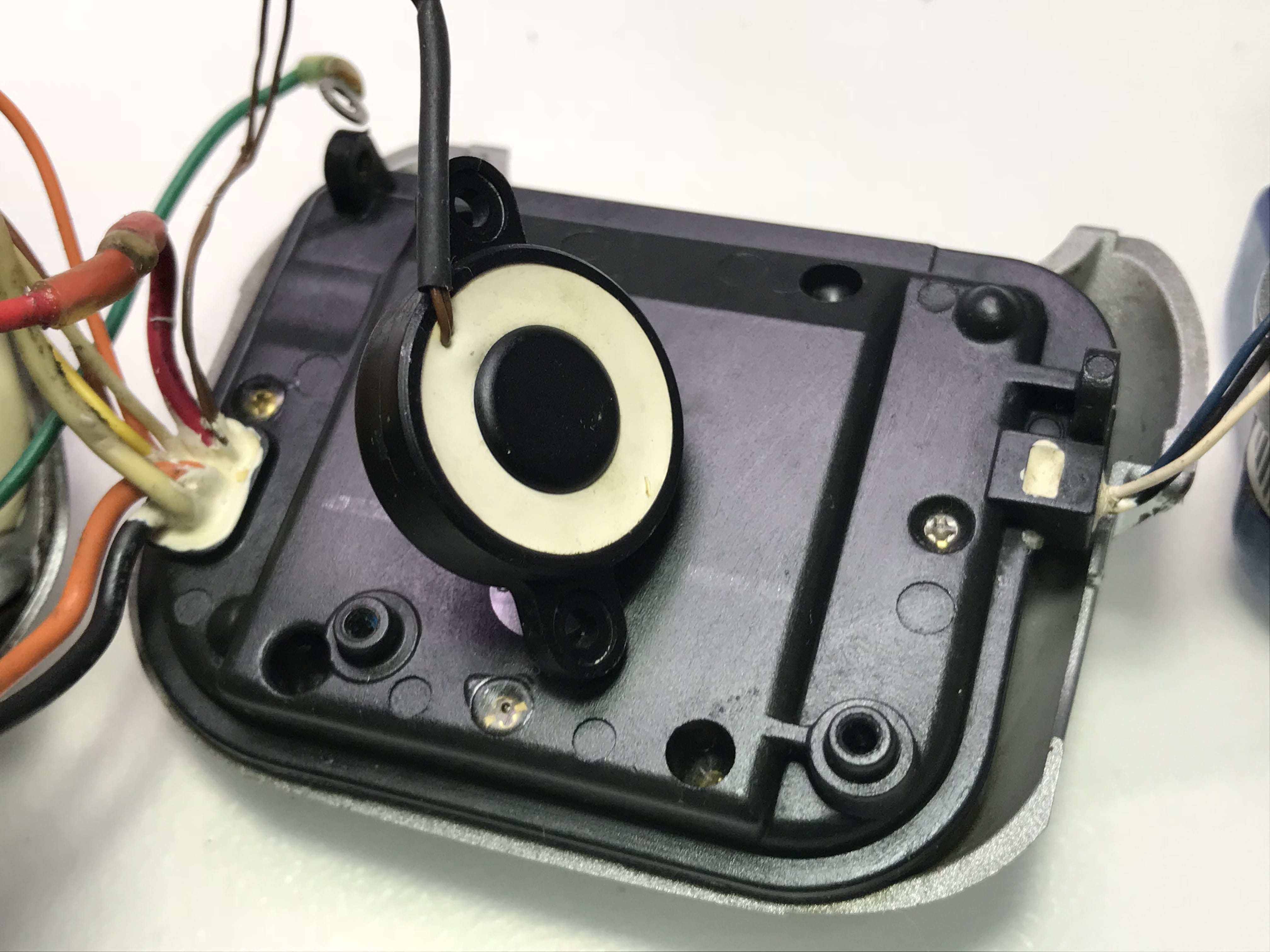

다른 부분의 사진들 입니다.
역순으로 조립 들어갑니다.

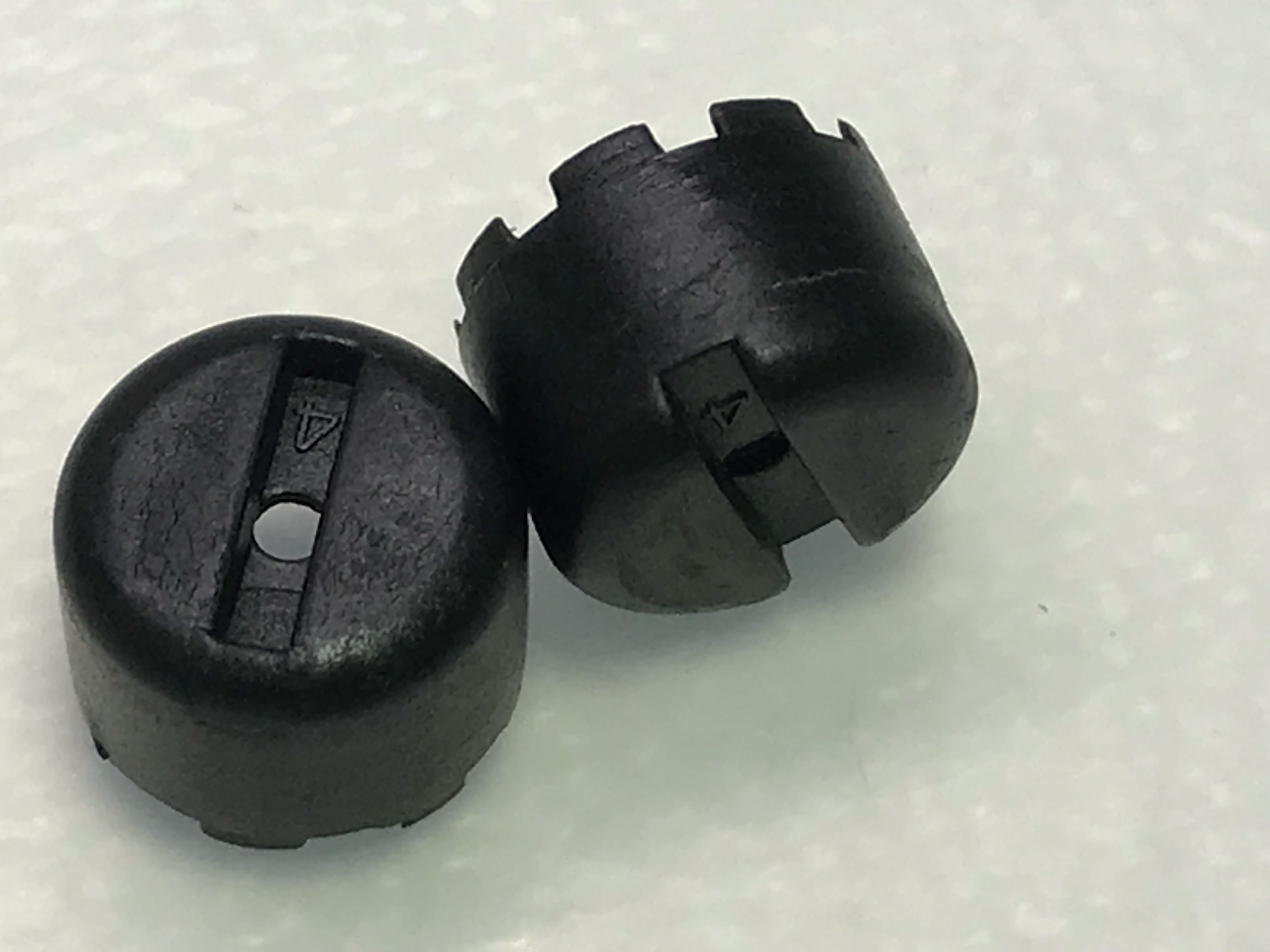

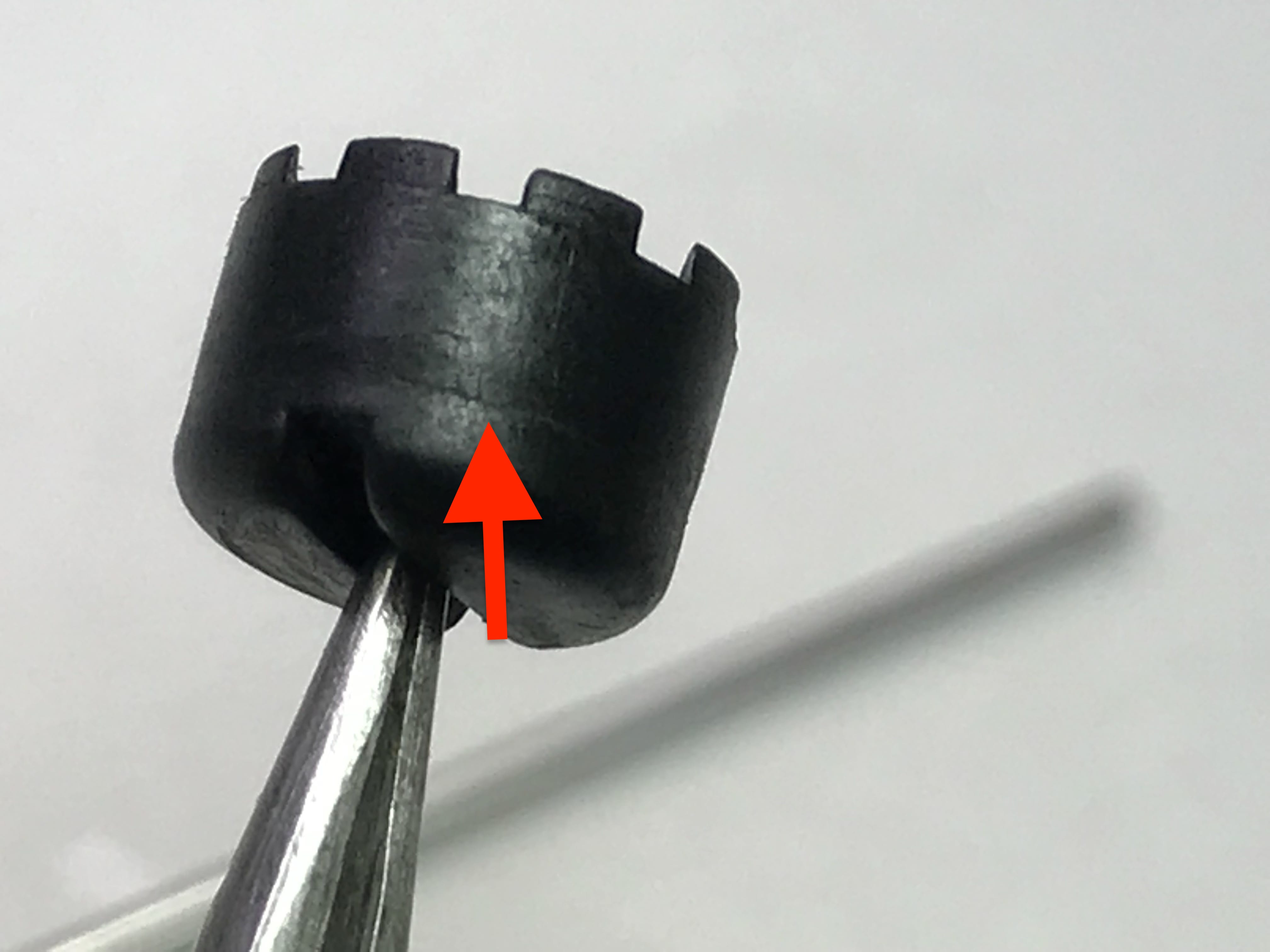

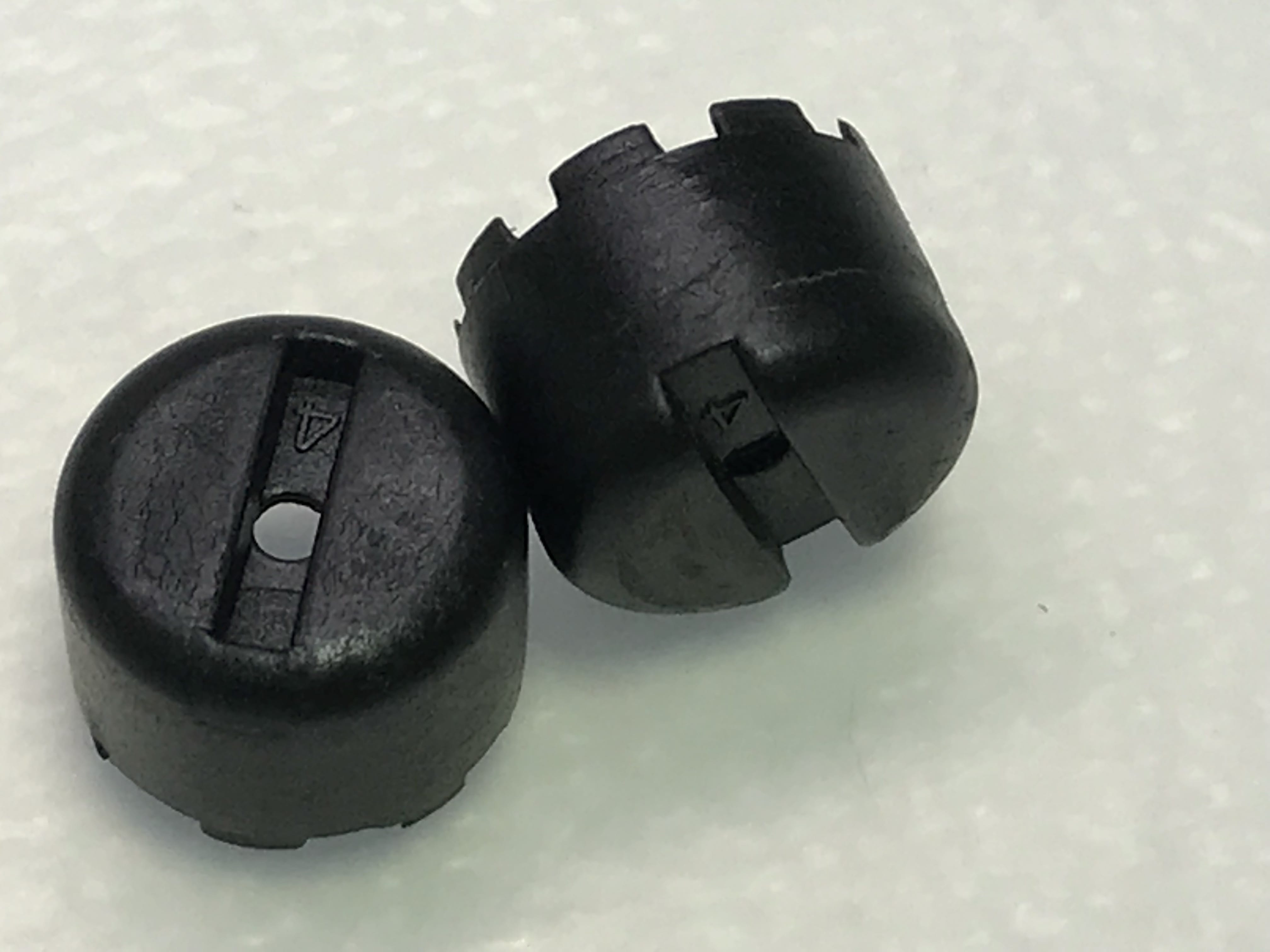

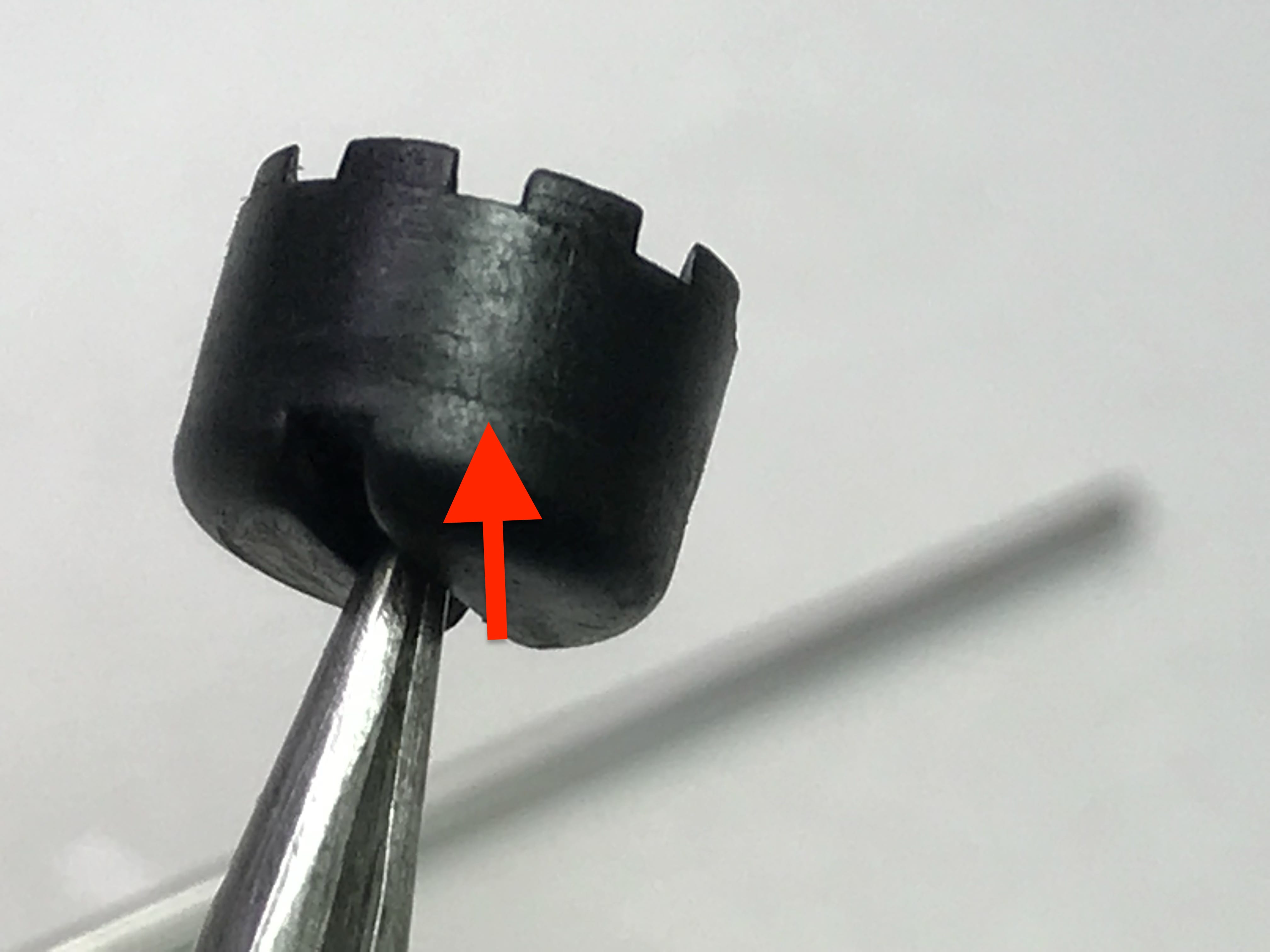

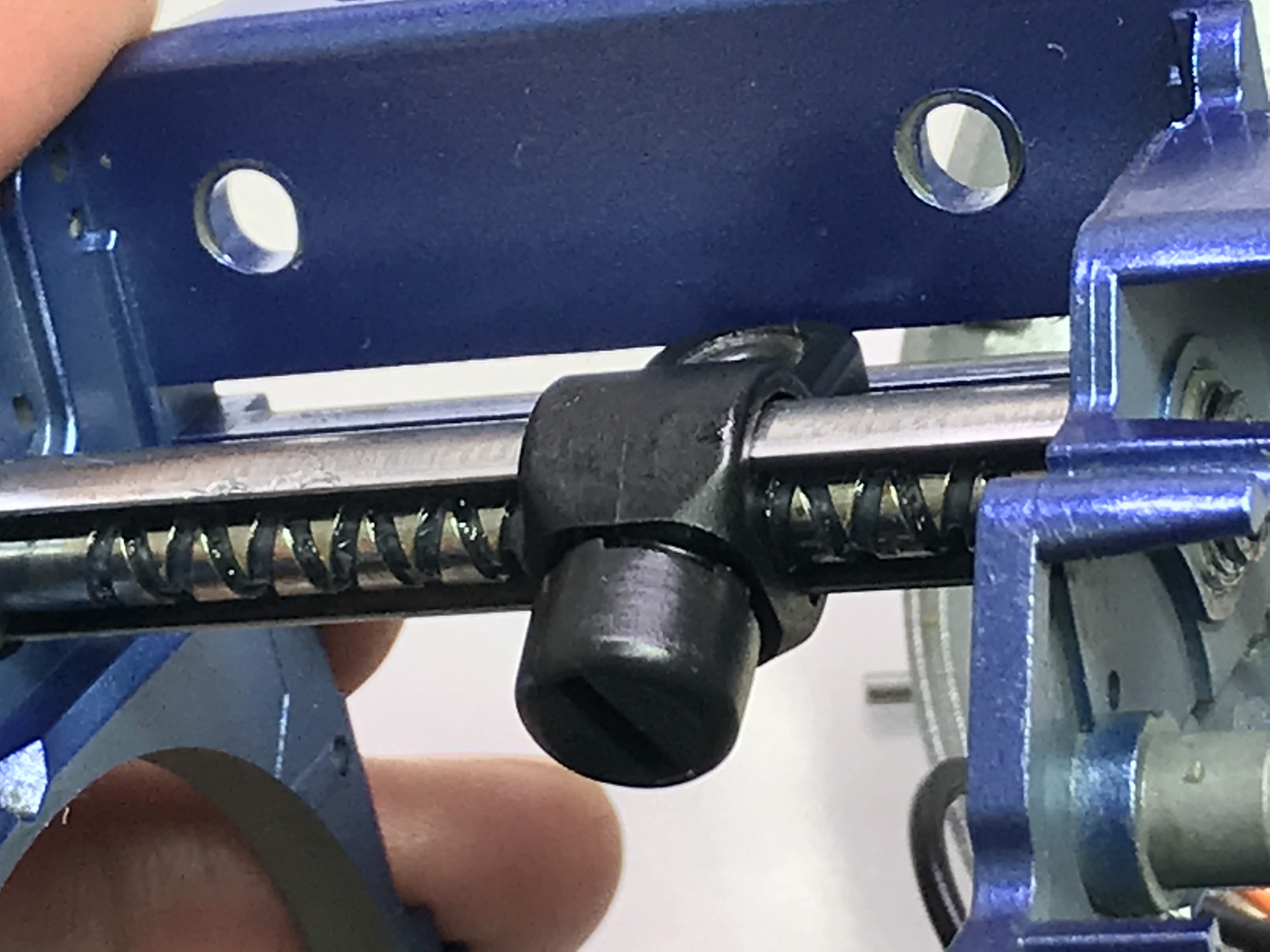

레벨와인더 캡 살짝 금이 갔습니다.
아래의 사진을 보시면 실금이 보입니다.
추후에 힘을 받거나 다시한번 추가적인 힘이 들어가면 2등분 되서 분리하는 현상이 많습니다.

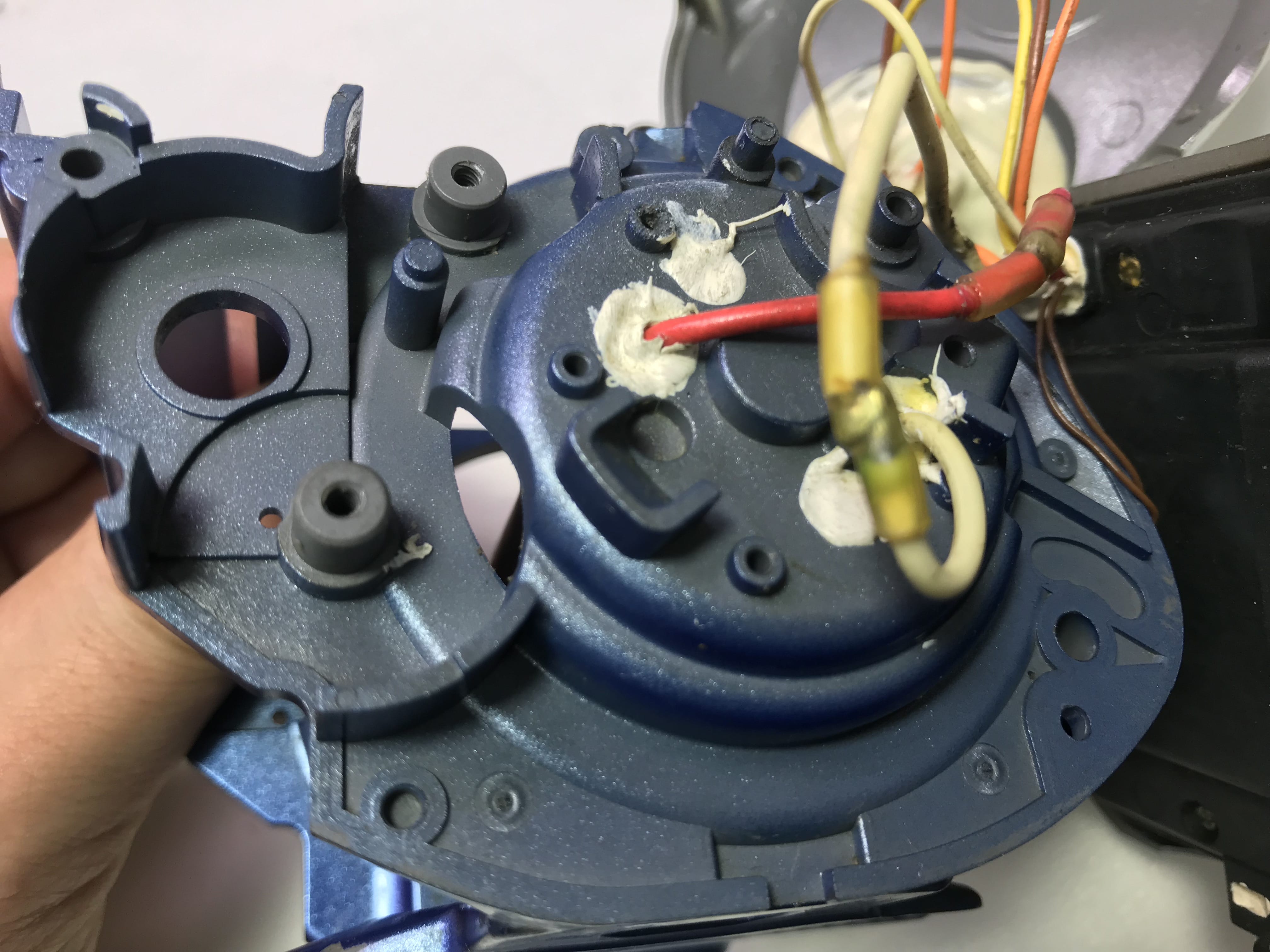

후측 모터쪽 조립하고 마무리 합니다.

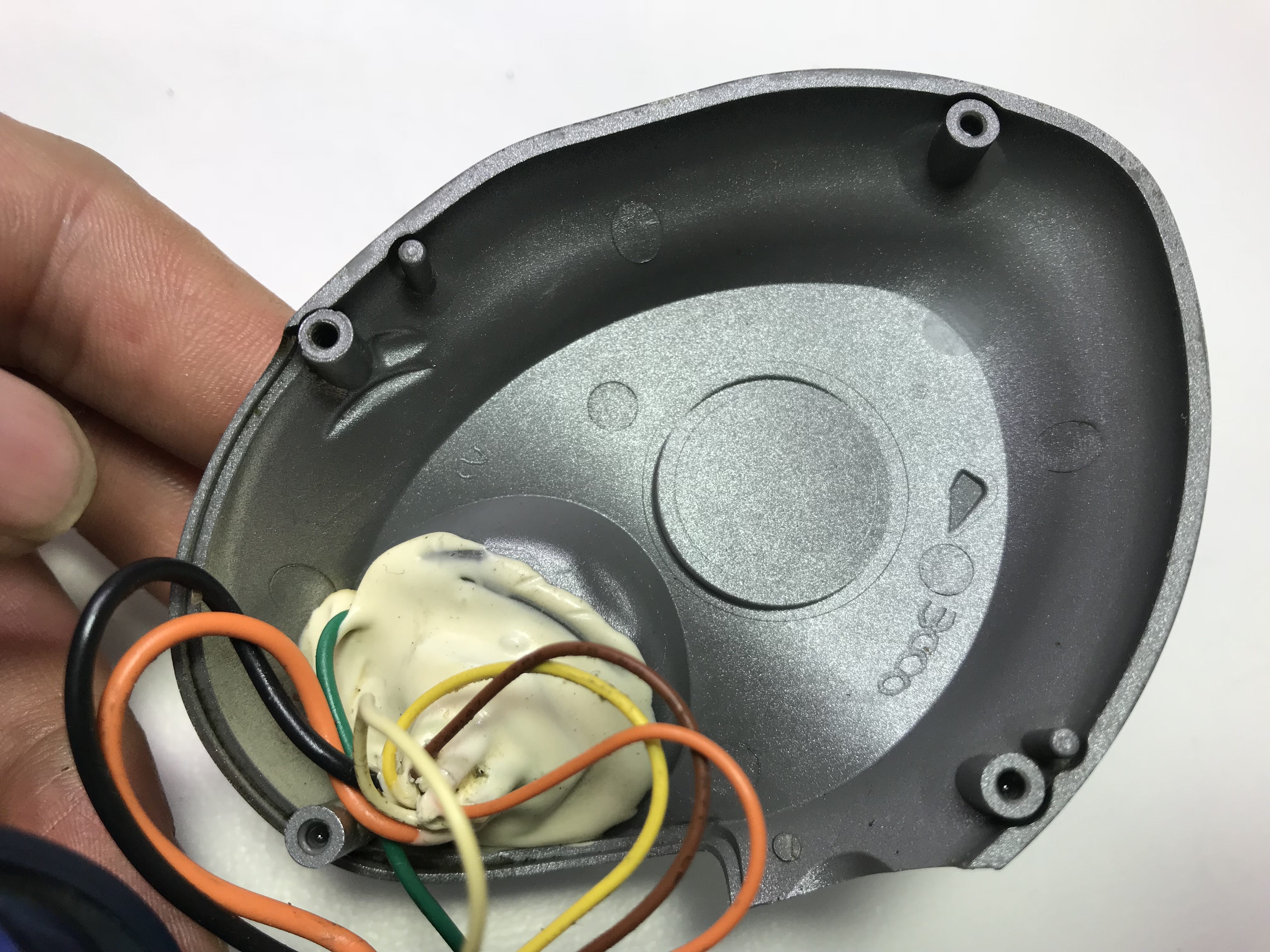

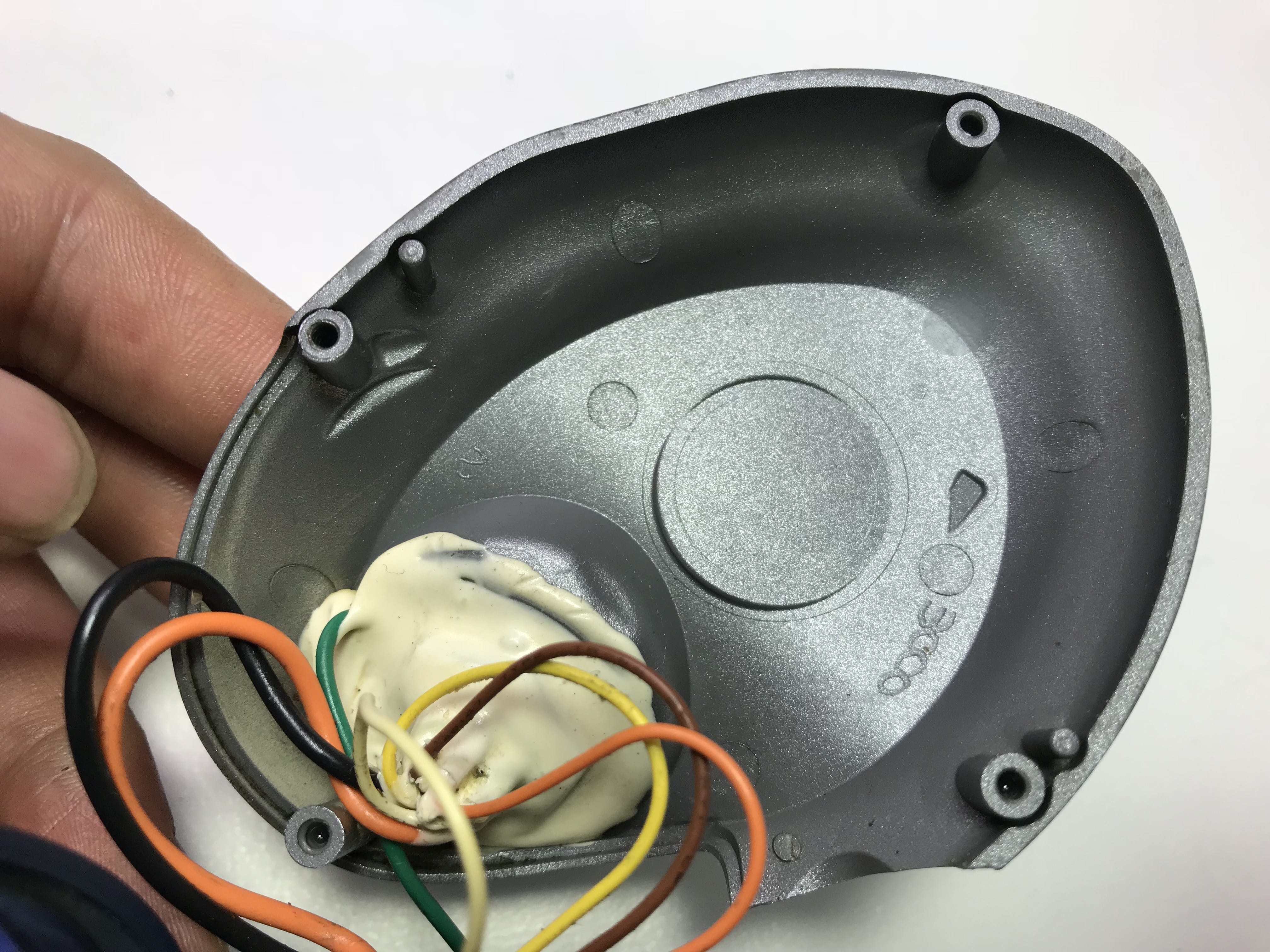

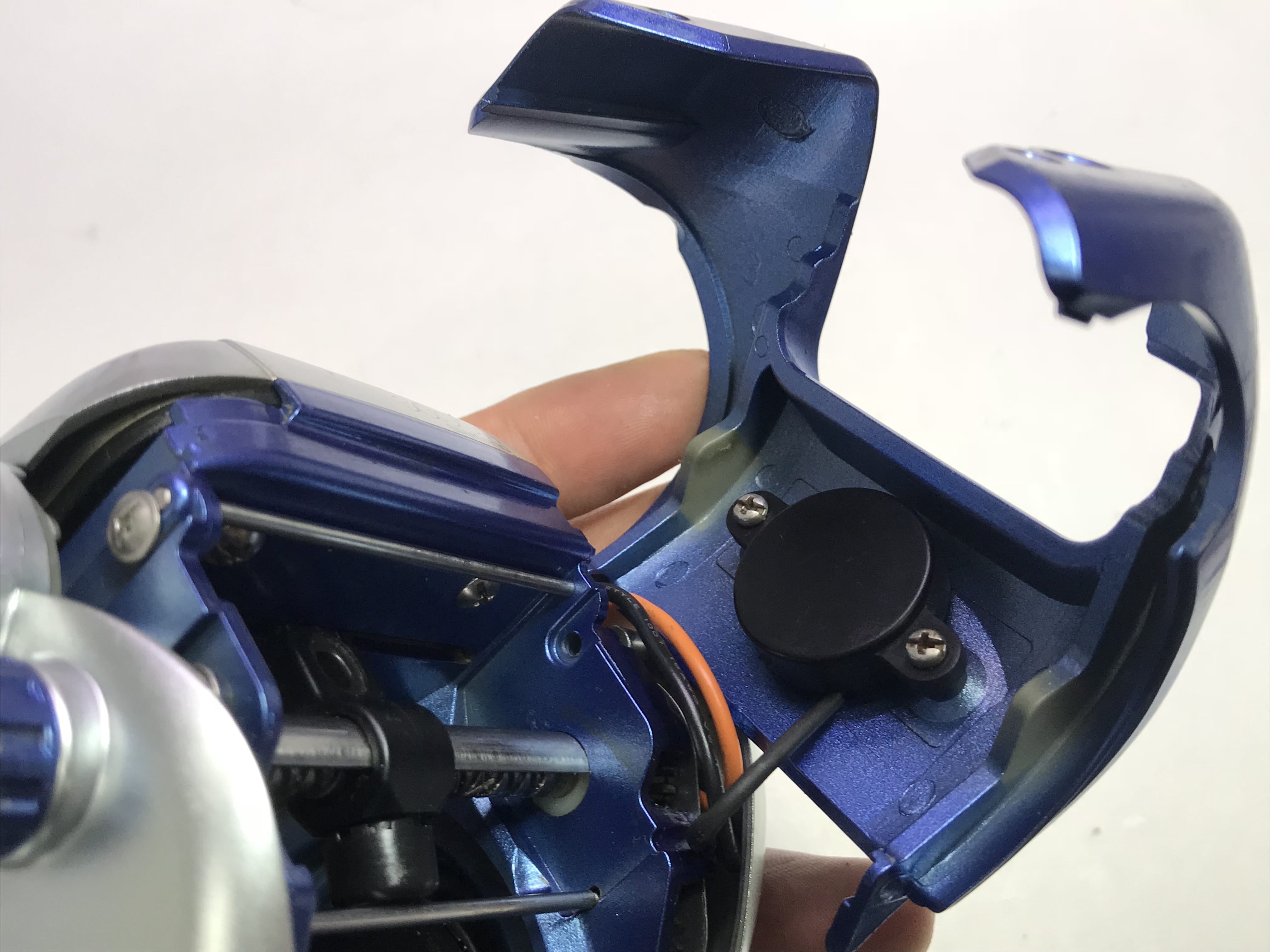

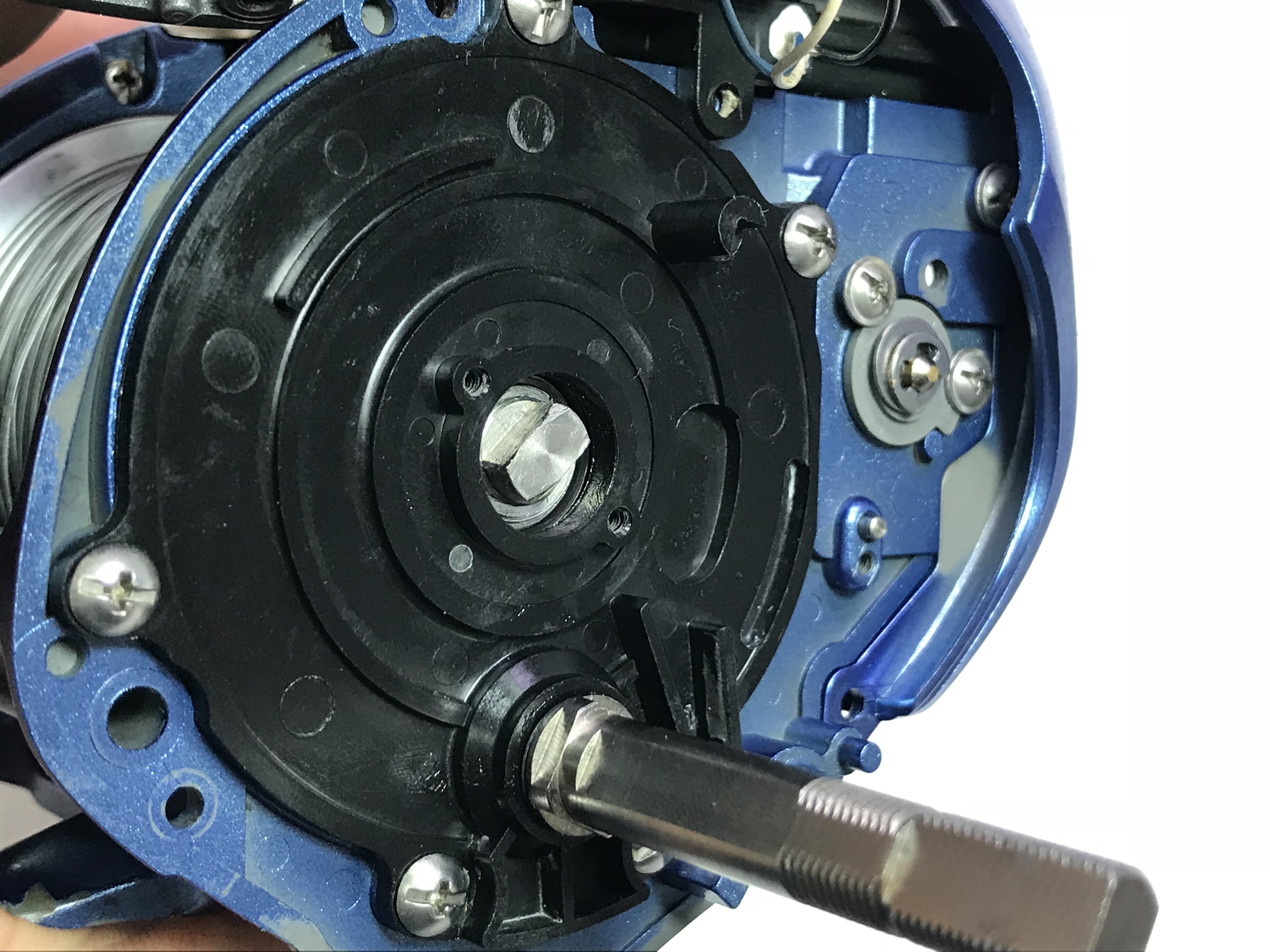

옆커버 확인과 앞커버 조립 합니다.

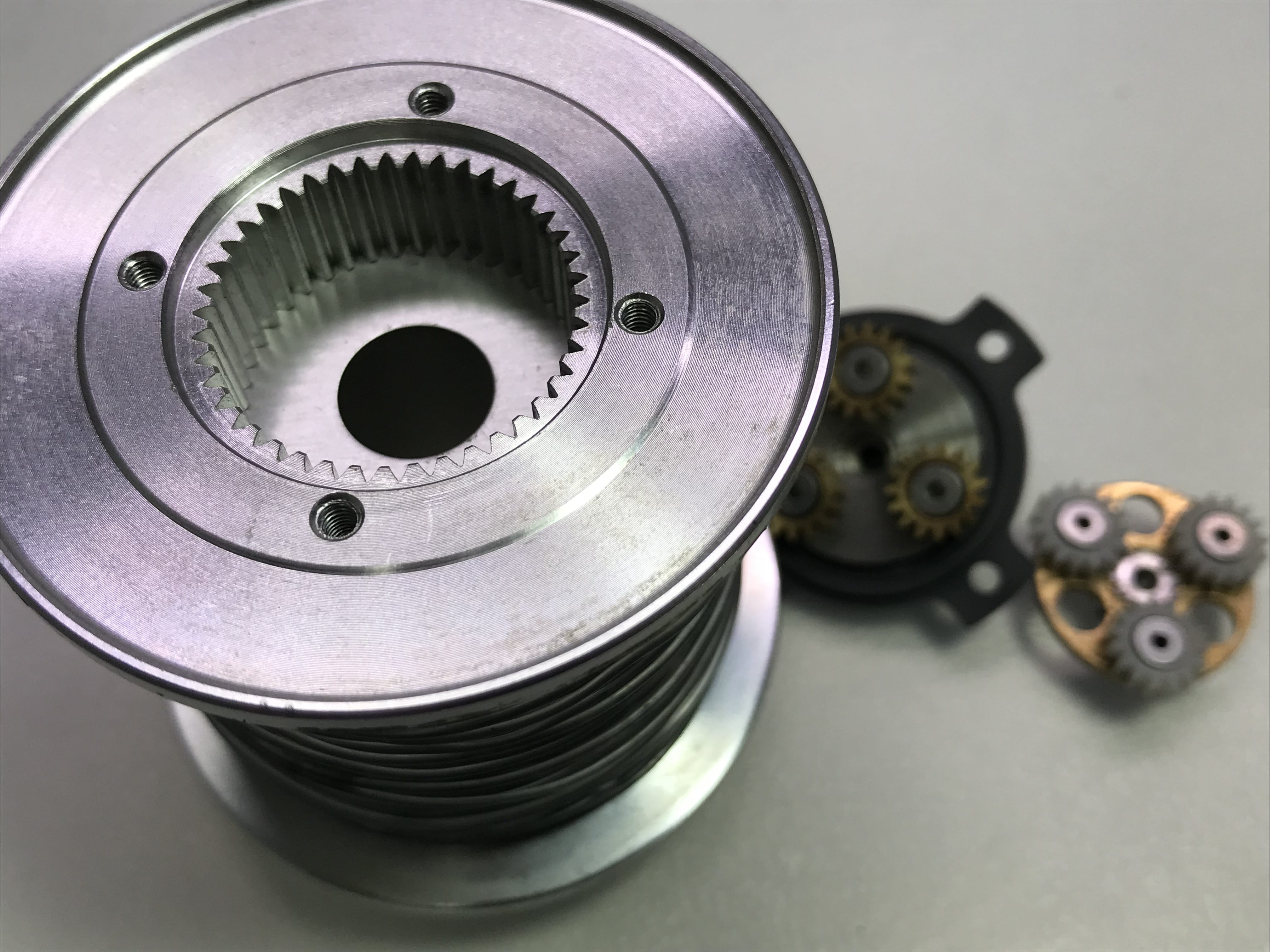

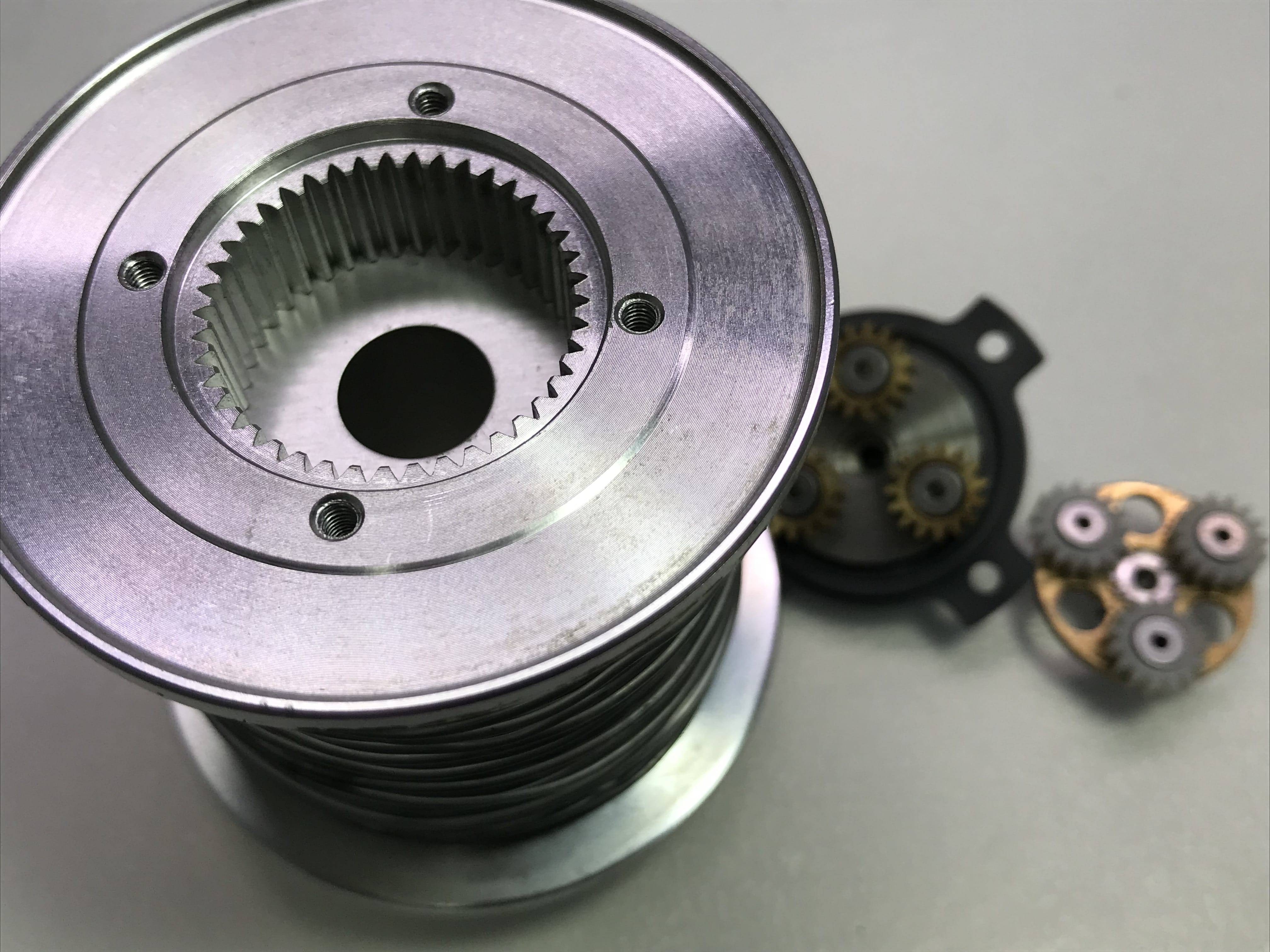

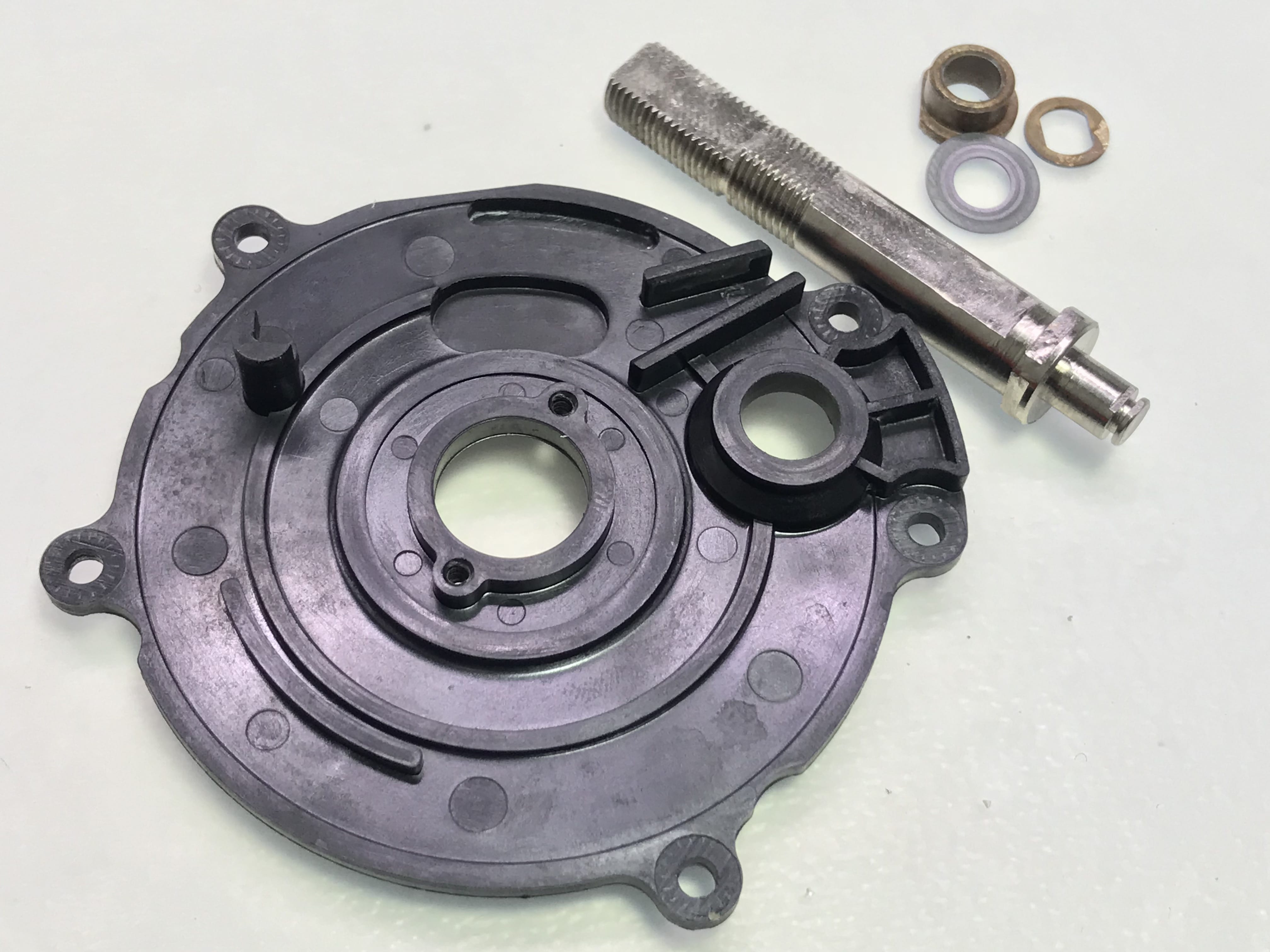

스풀 감속기어 샤프트축 조립후 연결합니다.

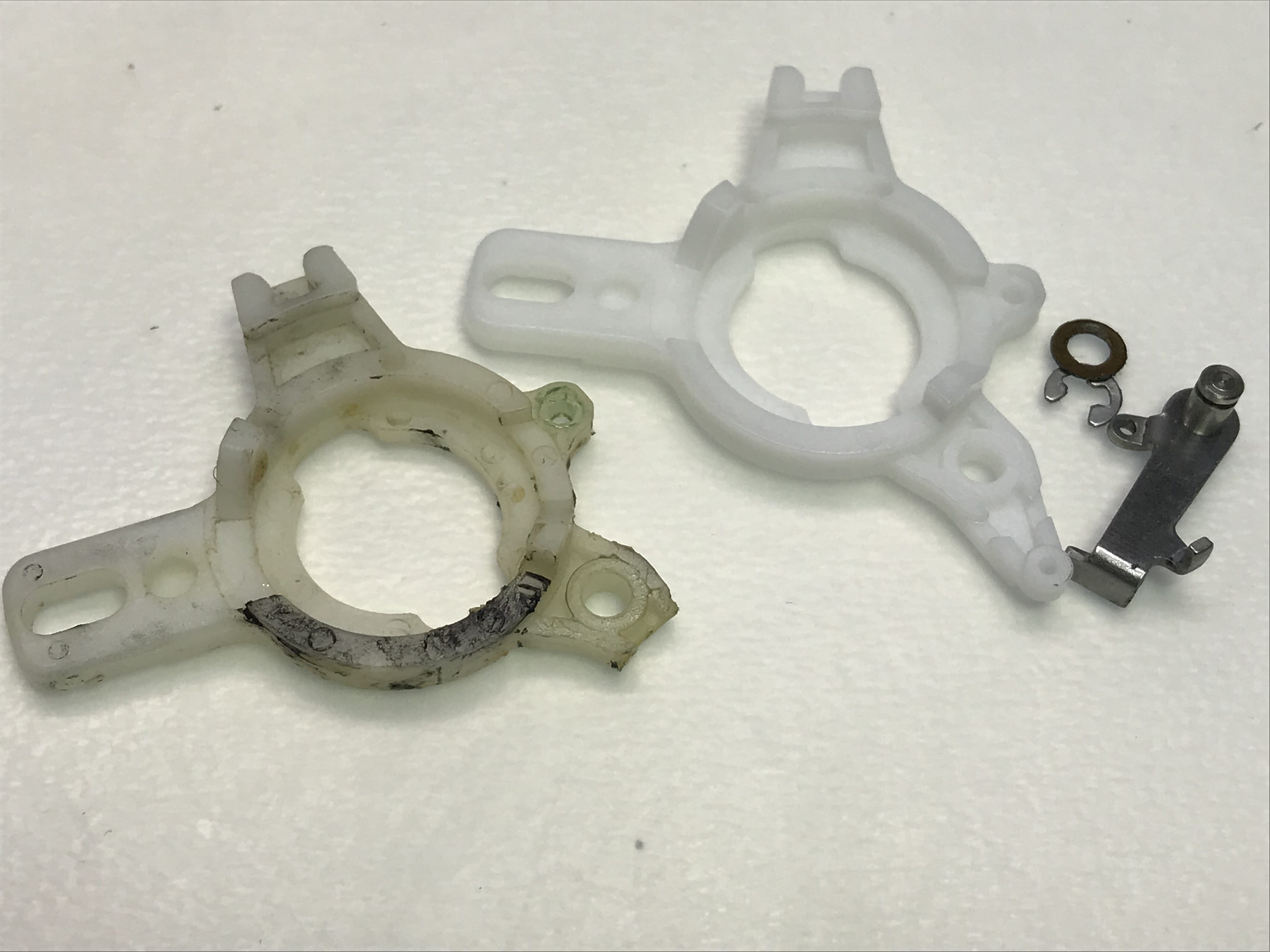

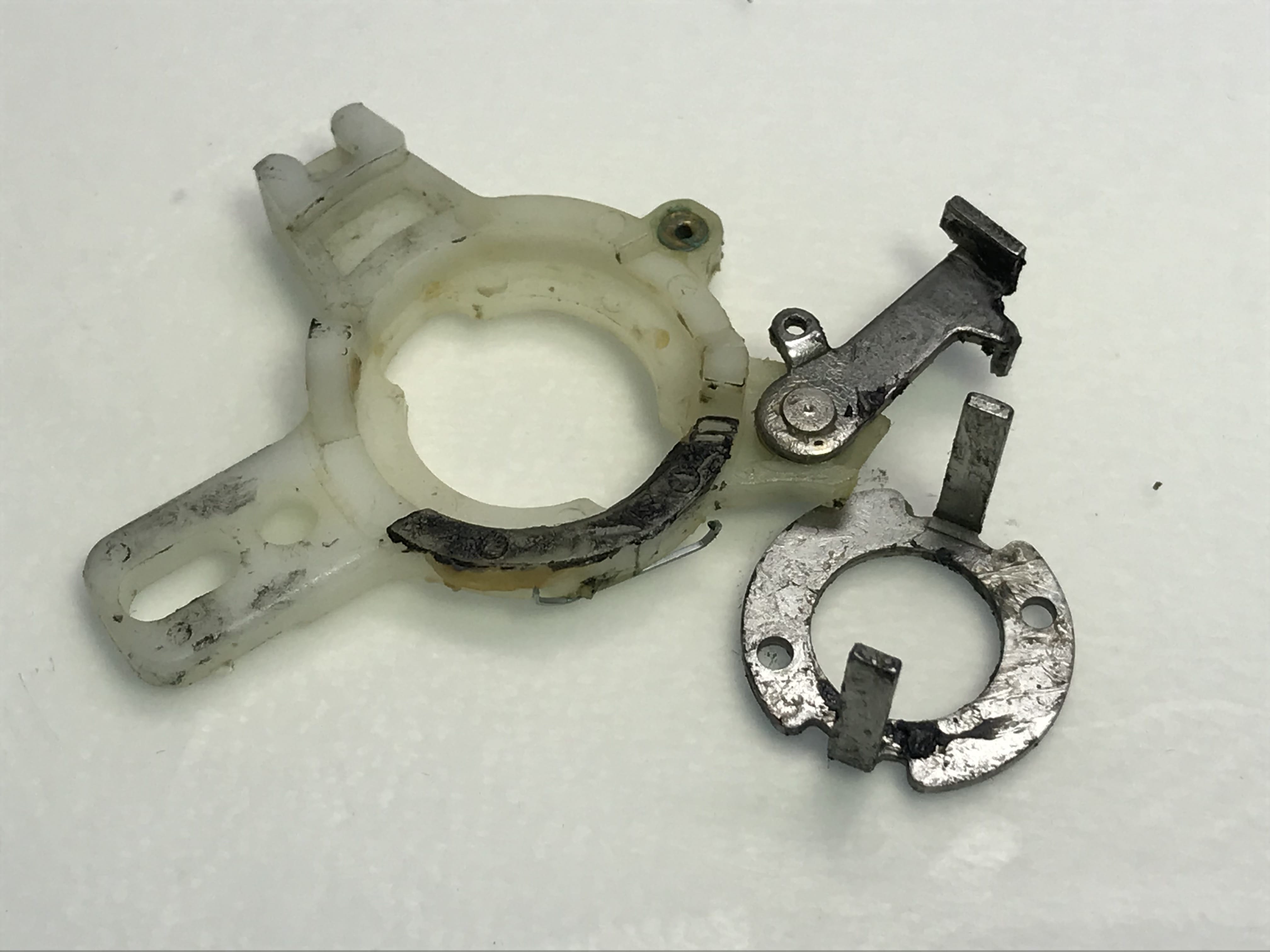

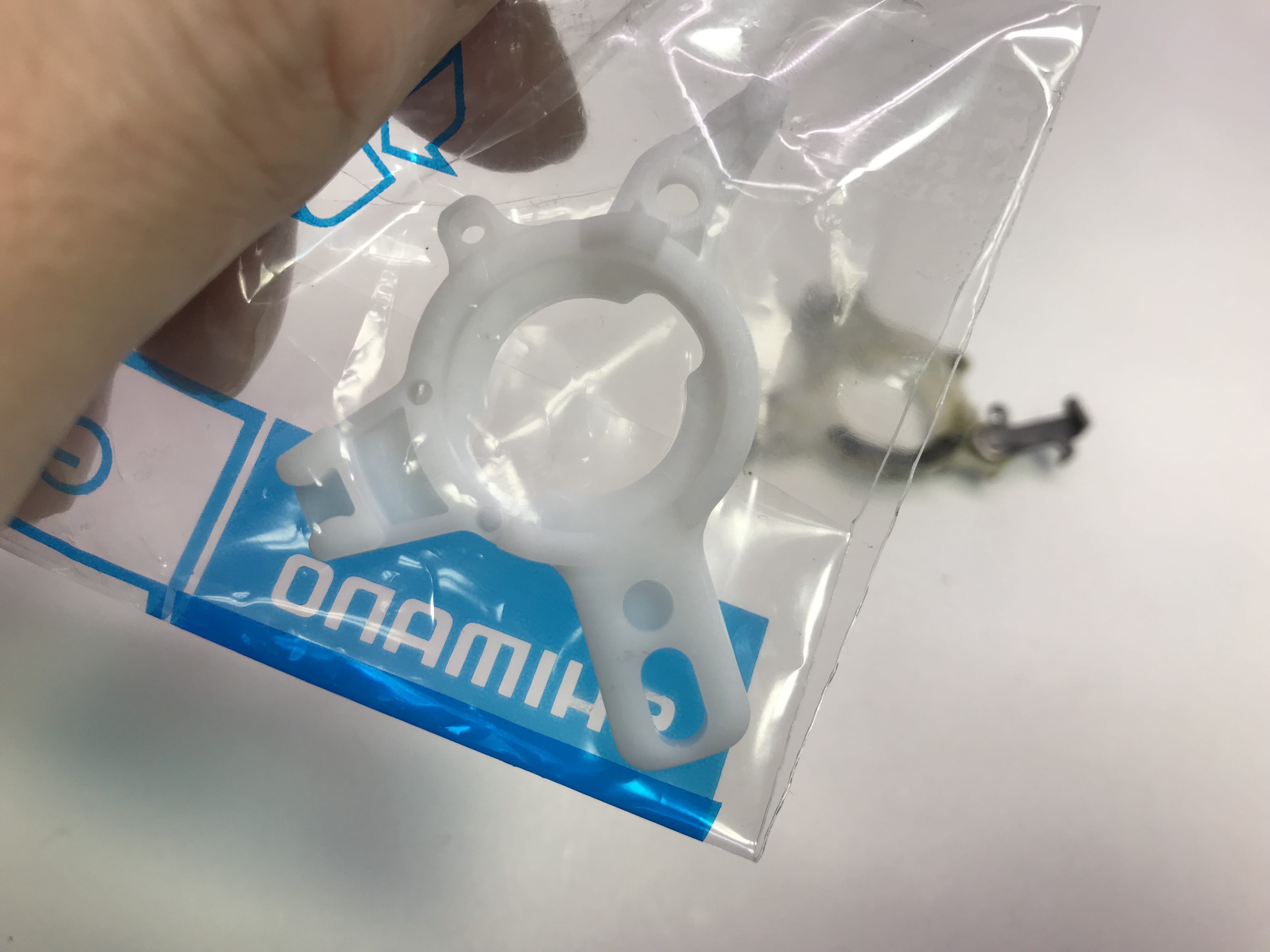

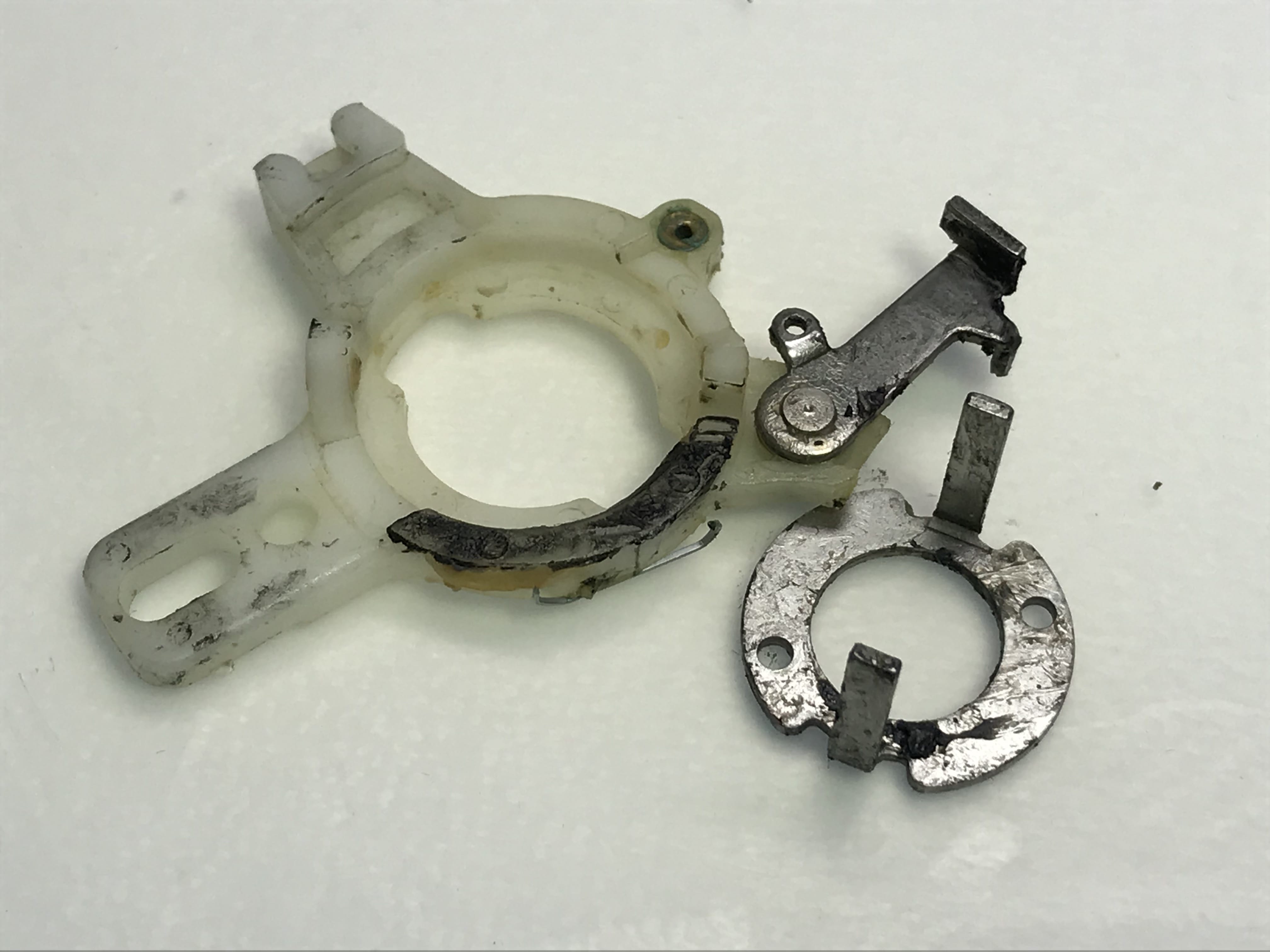

클러치레버를 내리고 올라가게 해주는 부품 입니다.

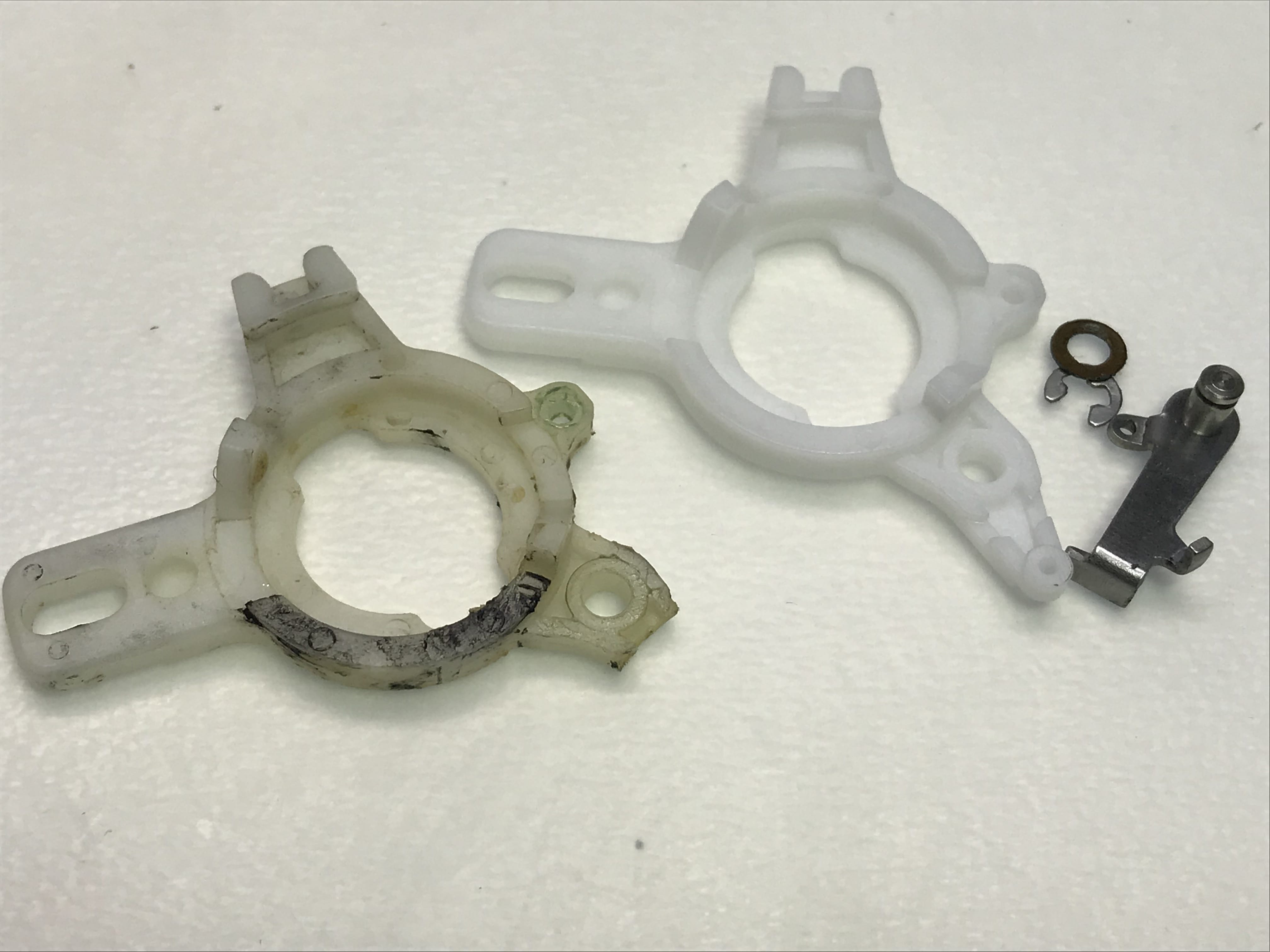

부러져서 새제품으로 교환 수리합니다.

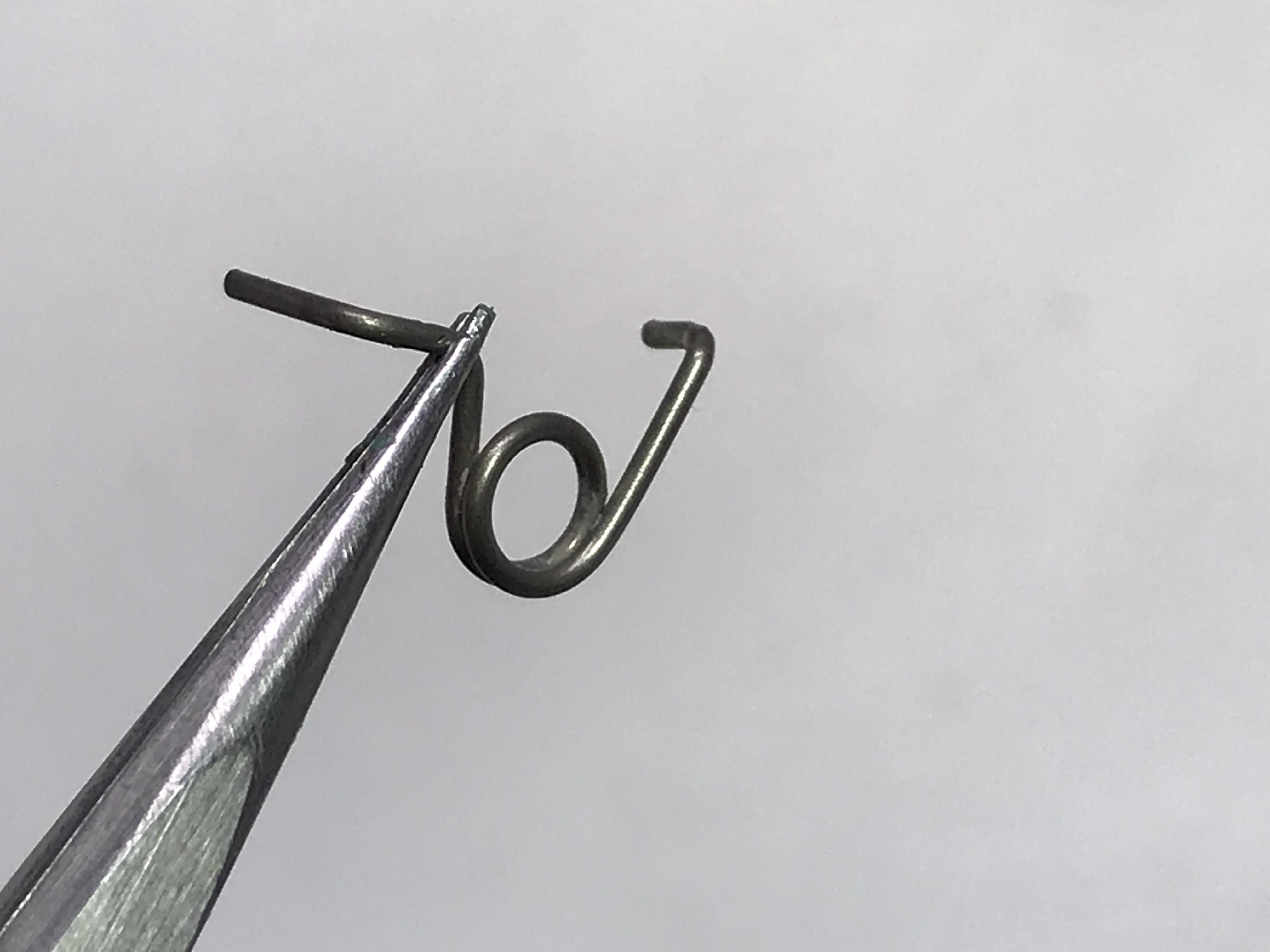

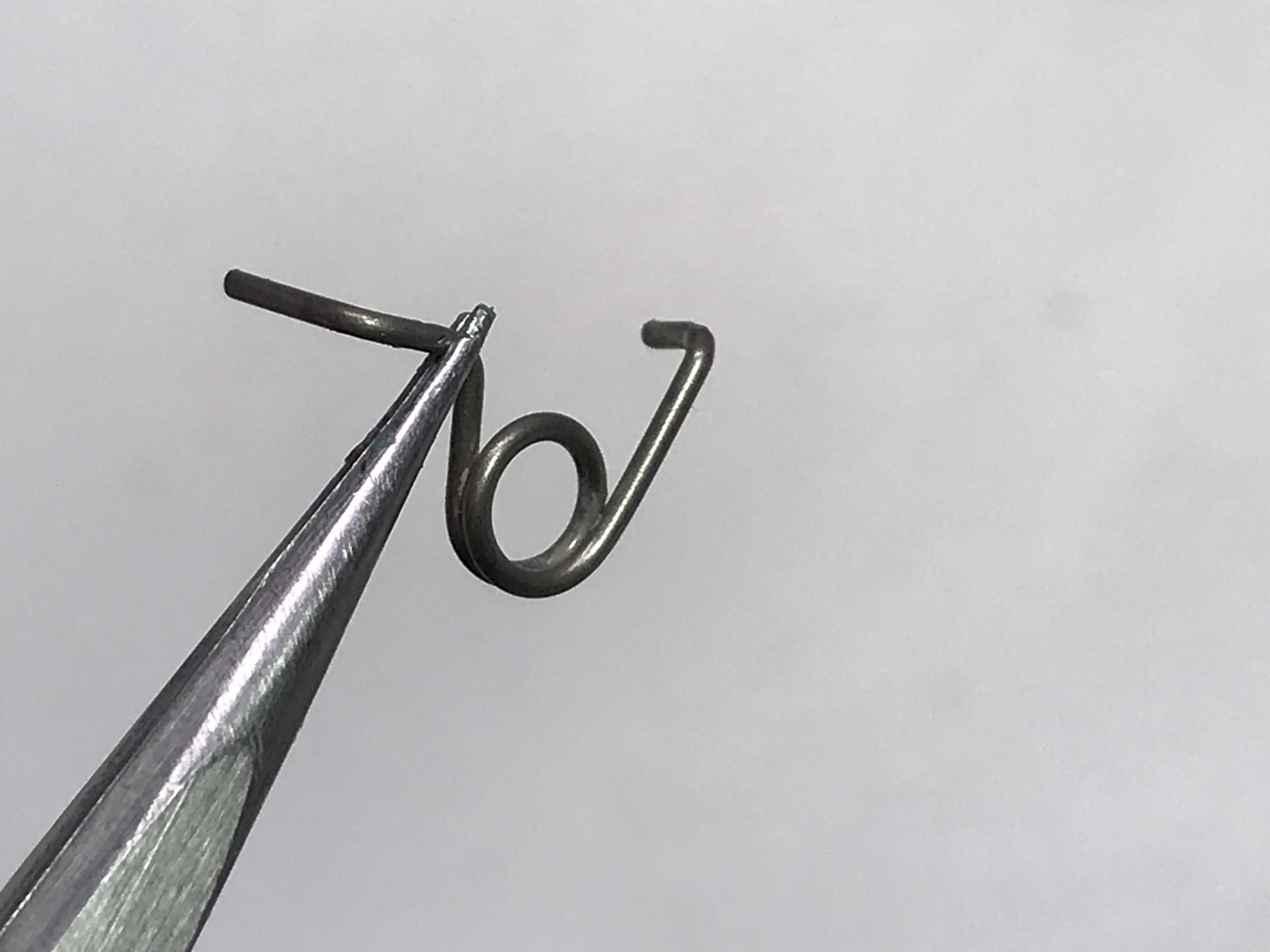

추가적으로 아래 와이어도 새것으로 교체 합니다.

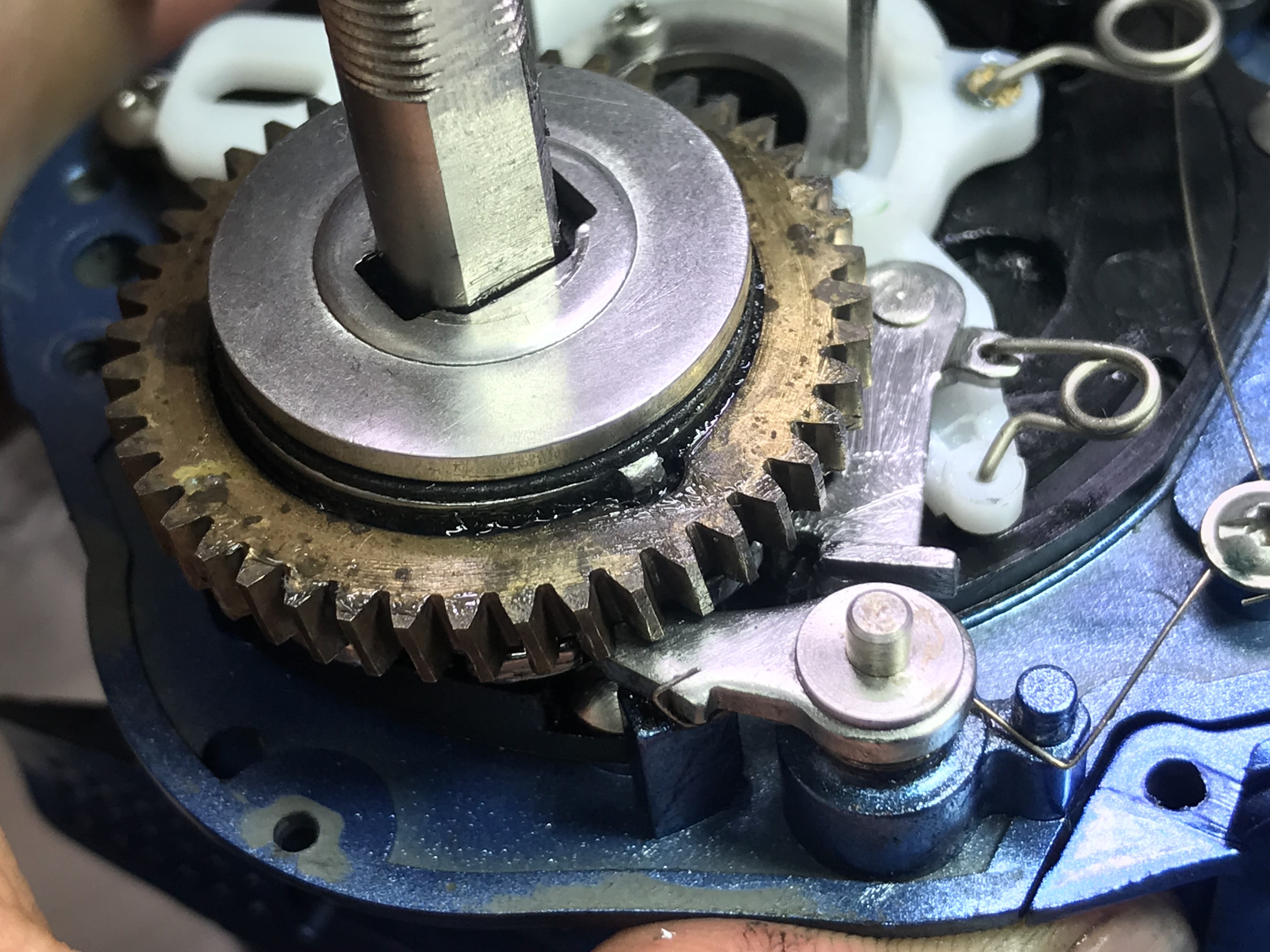

드라이브기어 사이사이 연마 후 조립 합니다.
피니언기어도 연마 후 조립하구요~
녹으로 원웨이베어링고착이던 제품 녹제거 해서 조립 합니다.
문제가 있던 베어링교체 했습니다.
시마노 전동환3000H 전동릴세척,전동릴수리,클러치레버수리,원웨이고착,연마,베어링교체 완료 합니다.
이제품음 상당한 시간을 들여서 전동릴수리를 했습니다.
인천송도 릴수리 하는 라이브피싱 입니다.
