다이와 메가맥스 MEGMAX 500
입고시에 릴링할때 조용히 느끼고 있으면 기어와 맞닫는 느낌이 많이 나고있습니다.
전동릴세척 과 수리의뢰 받았습니다.
핸들 분해후 부싱2개 보입니다.

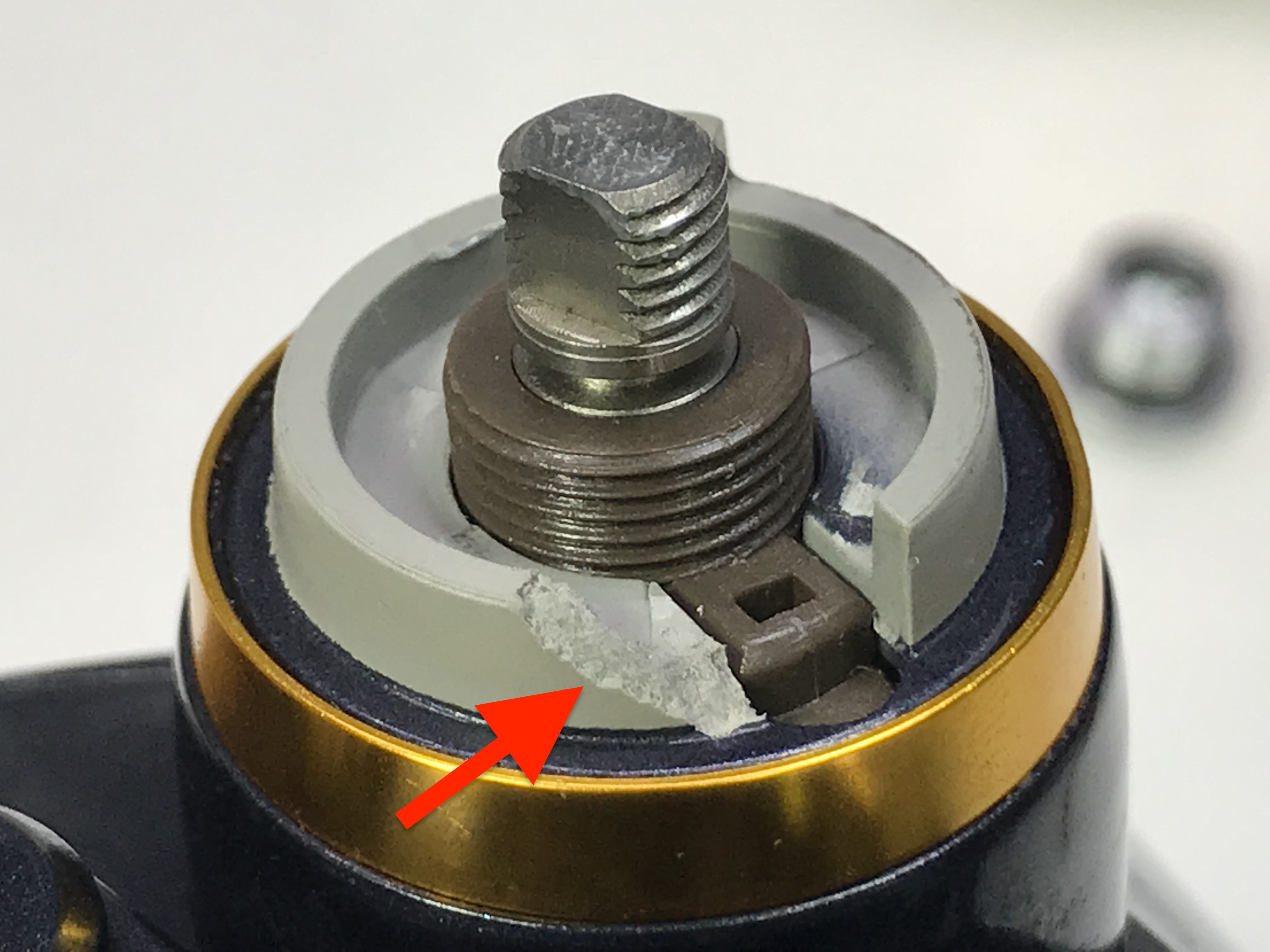

속도레버 한쪽이 부러져 있습니다.
이렇게 된다면 속도조절시 아래쪽으로 너무 내려가서 약간 불편하시겠네요.
이부분만 부속이 나오지 않습니다.
핸들쪽 커버를 전부 교체해야 하므로 부러진 부분만 속도레버수리 하는걸로 하겠습니다.

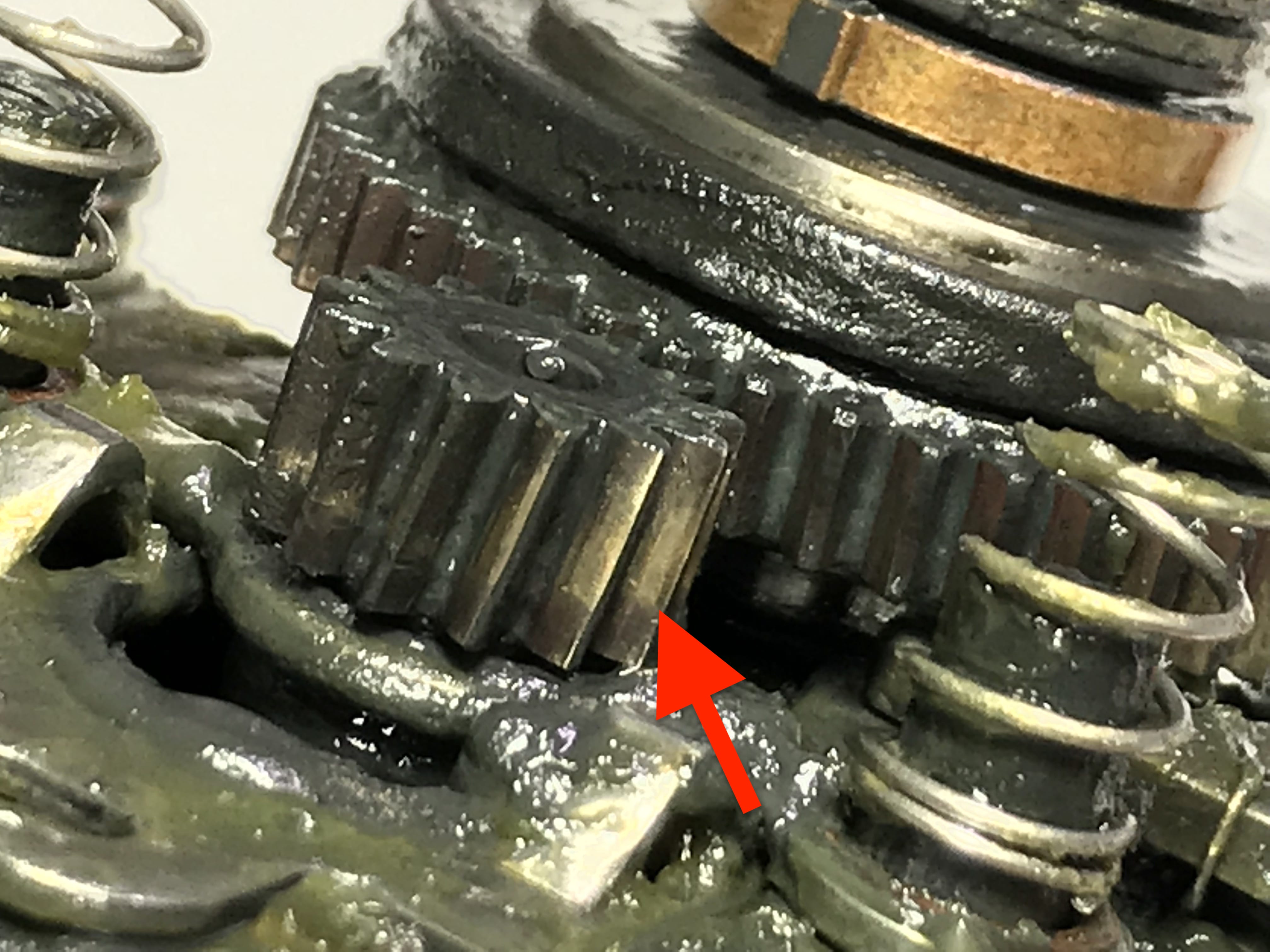

내부는 뿌리는 구리스로 오염심하네요….
사진에 이정도이지만 실제로는 기어를 전부 꺼내서 세척 후 확인 합니다.
아래의 사진처럼 꺼내서 정확하게 진단을 합니다.
의뢰자 분과 통화후 다이와사에 2가지 부품 주문 넣습니다.
커버쪽도 오염이 심합니다.
드라이브기어 피니언기어 전부 분해 합니다.
스풀커버와 메인샤프트축 전부 분해 완료 하구요~
스풀과 감속기어들도 전부 분해 합니다.
웜기어샤프트 분해 합니다.
메가맥스 500 전부 분해 했으며 분해 후 프레임과 모터의 사진들 입니다.
모터쪽 구리스 오염 심하네요~
모터쪽은 오염정도 양호 합니다.
전동릴세척 완료 후 사진들 입니다.
웜기어샤프는 릴세척 후 깔끔하구요 ~
이상 없습니다.
구리스들 충전하면서 조립 합니다.
모터쪽 커버도 조립 하구요~
앞쪽커버도 세척후 조립 합니다.
작은베어링들도 전부 테스트 하면서 조립 합니다.
스풀과 감속기어는 상태 양호 합니다.
고착된 중형 베어링교체 했으며 조립 합니다.
스풀구동하는 부품들 조립하구요~ 메인샤프트 조립 끝냅니다.

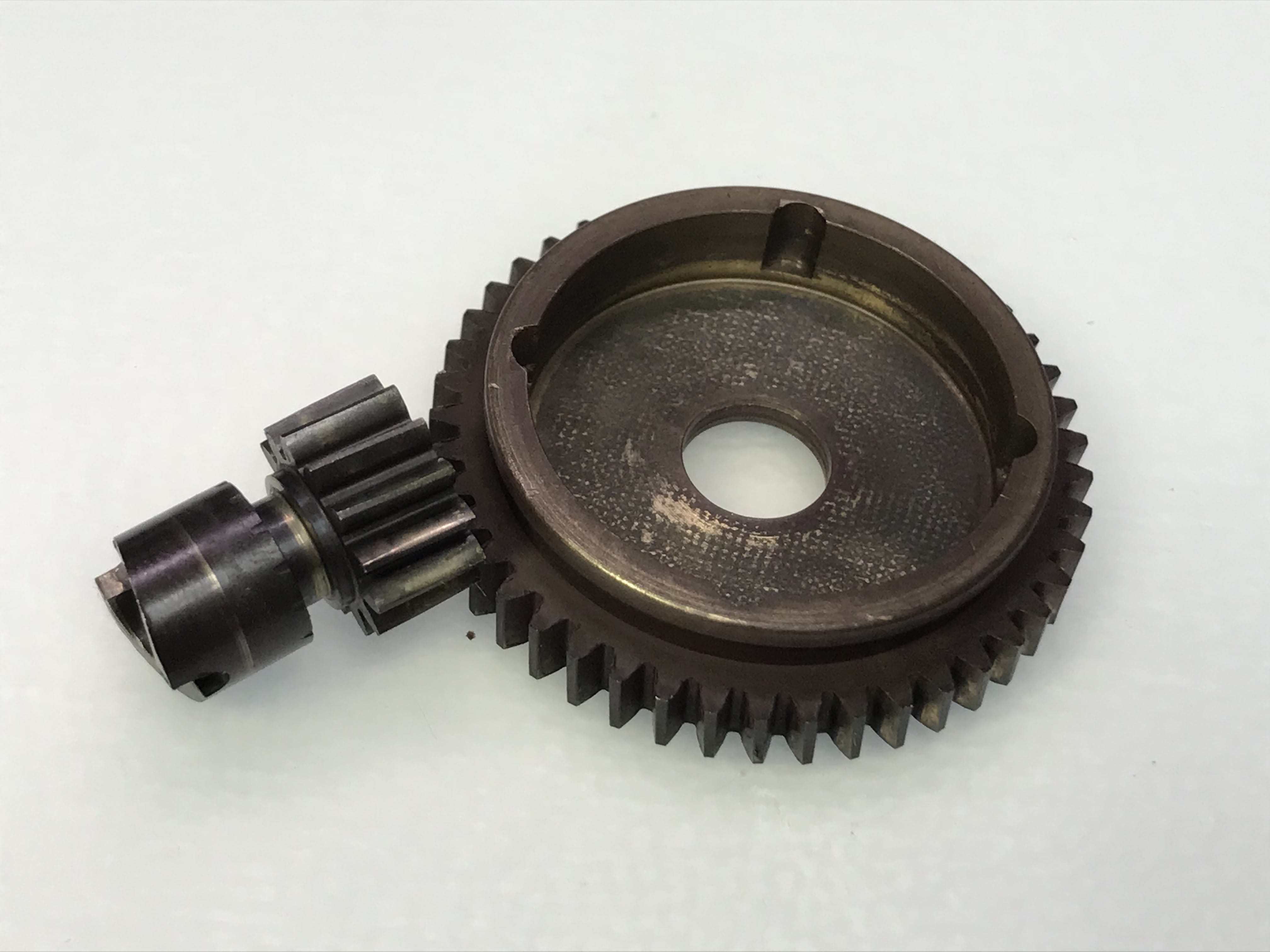

마모로 인해서 교체대상인 피니언기어와 드라이브기어 보입니다.
새제품 드라이브기어 와 드랙부품들 입니다.
조립 후 사진 입니다.
새제품 피니언기어도 보입니다.
내부 조립 완료 후 사진 이며 구리스충전 후 커버 조립 합니다.
커버조립하고 정상 작동하는지 꼭 확입합니다.
전동릴수리할 부분이네요~

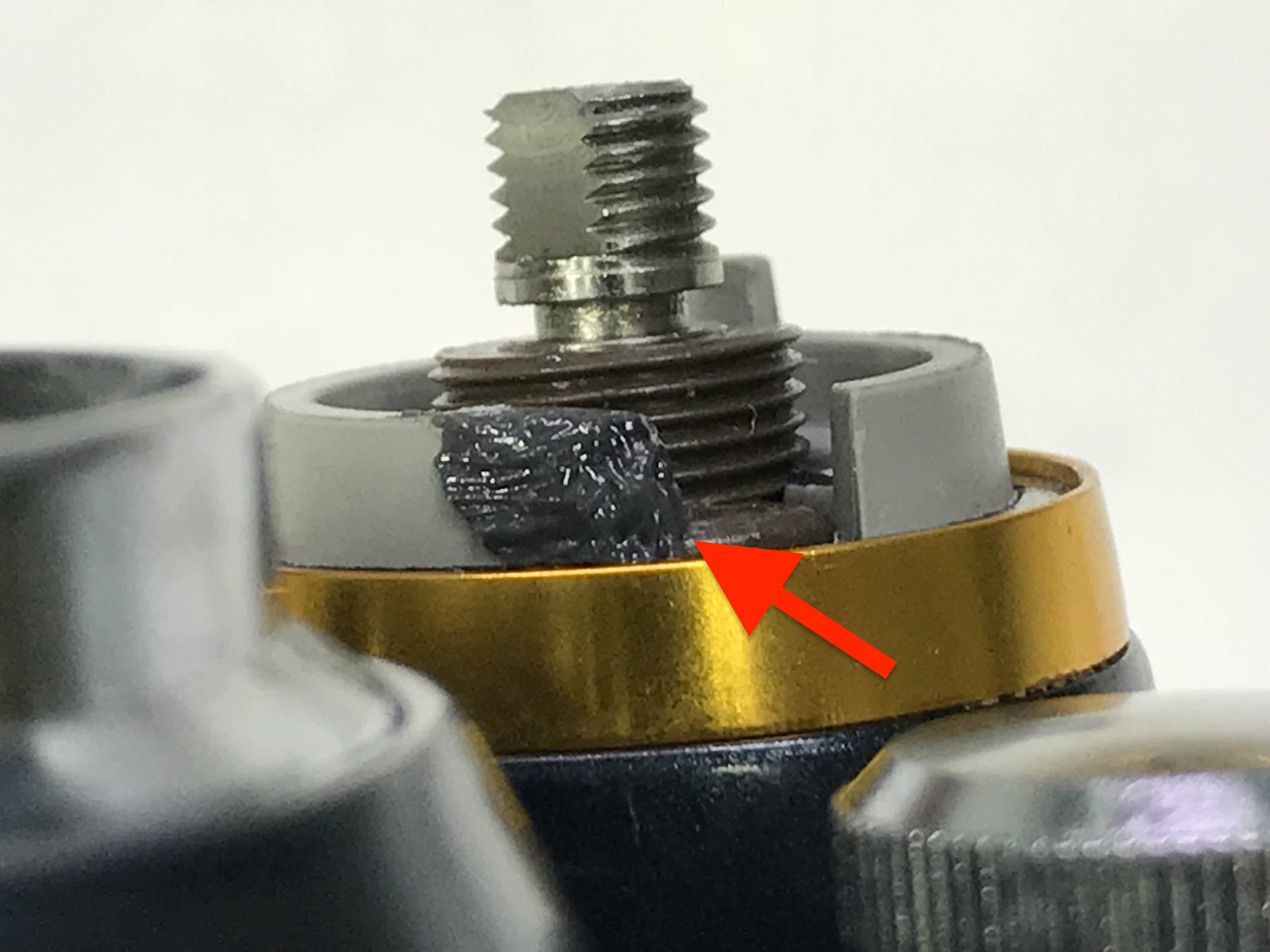

속도레버 부러진부분 이것저것 부품통을 뒤져서 사용할 수 있는 작은것들 모아서
아래의 사진처럼 수리 합니다.
몇번더 손보고 작동 가능한지 확인 후 조립 합니다.
핸들 오버홀 후 부싱2개 넣어서 조립 합니다.
다이와 메가맥스 MEGMAX 500 ,전동릴세척,전동릴수리,베어링교체,속도레버수리,기어교체 완료 합니다.
인천송도 릴수리 하는 라이브피싱 입니다.
