시마노 14바루켓타 BB 201HG
이제품은 클러치레버 정상작동을 하지 않는다고 입고 했습니다.
릴수리 하면서 아래사진의 제품으로 핸들튜닝교체 해달라고 같이 동봉해 주셨구요~
바루켓타 BB 확인해 보니 클러치 작동에 문제가 있습니다.
분해시작 합니다.
핸들 부식 및 소금 고착 엄청납니다….
핸들도 굉장히 헐겁구요~

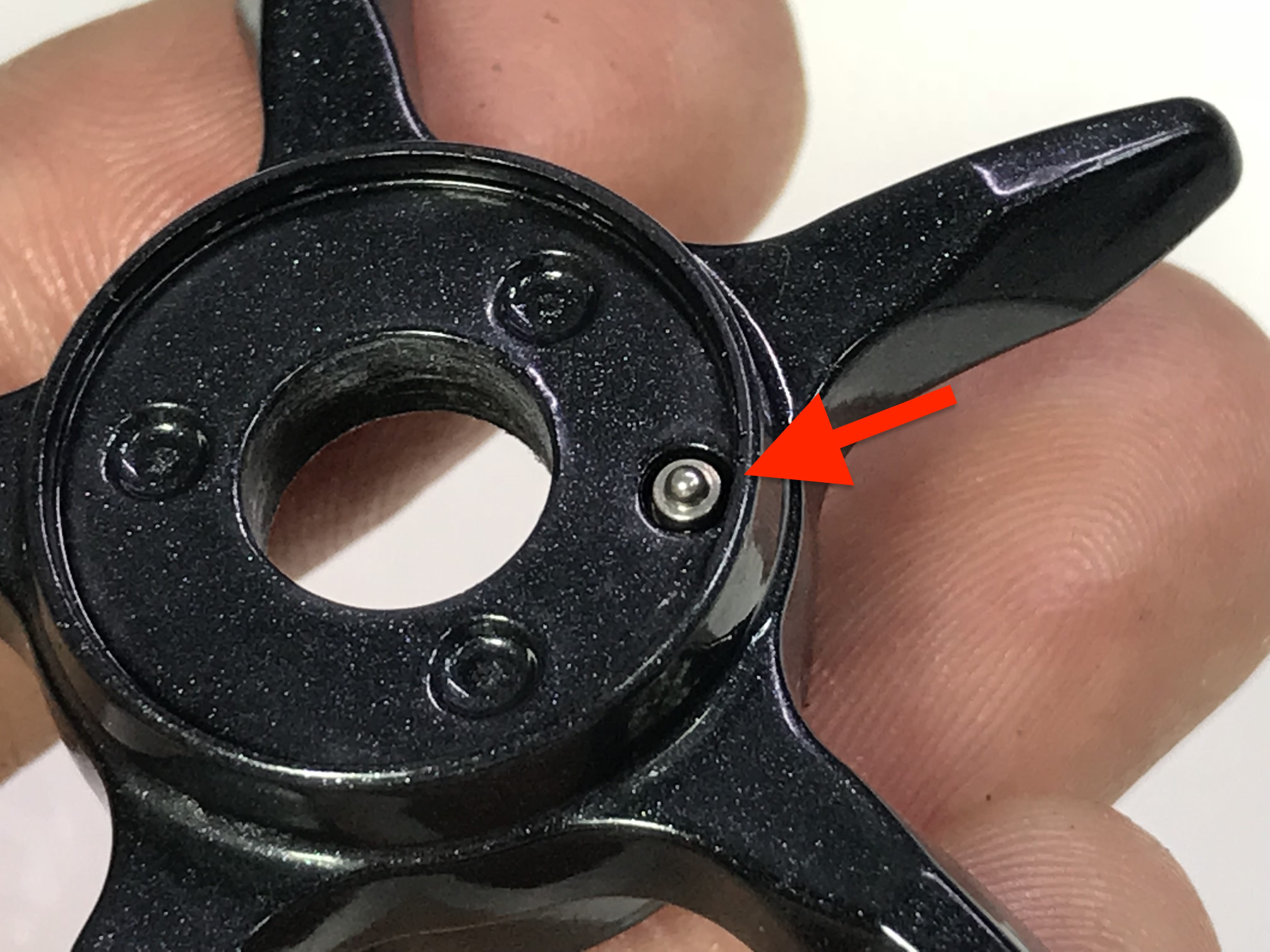

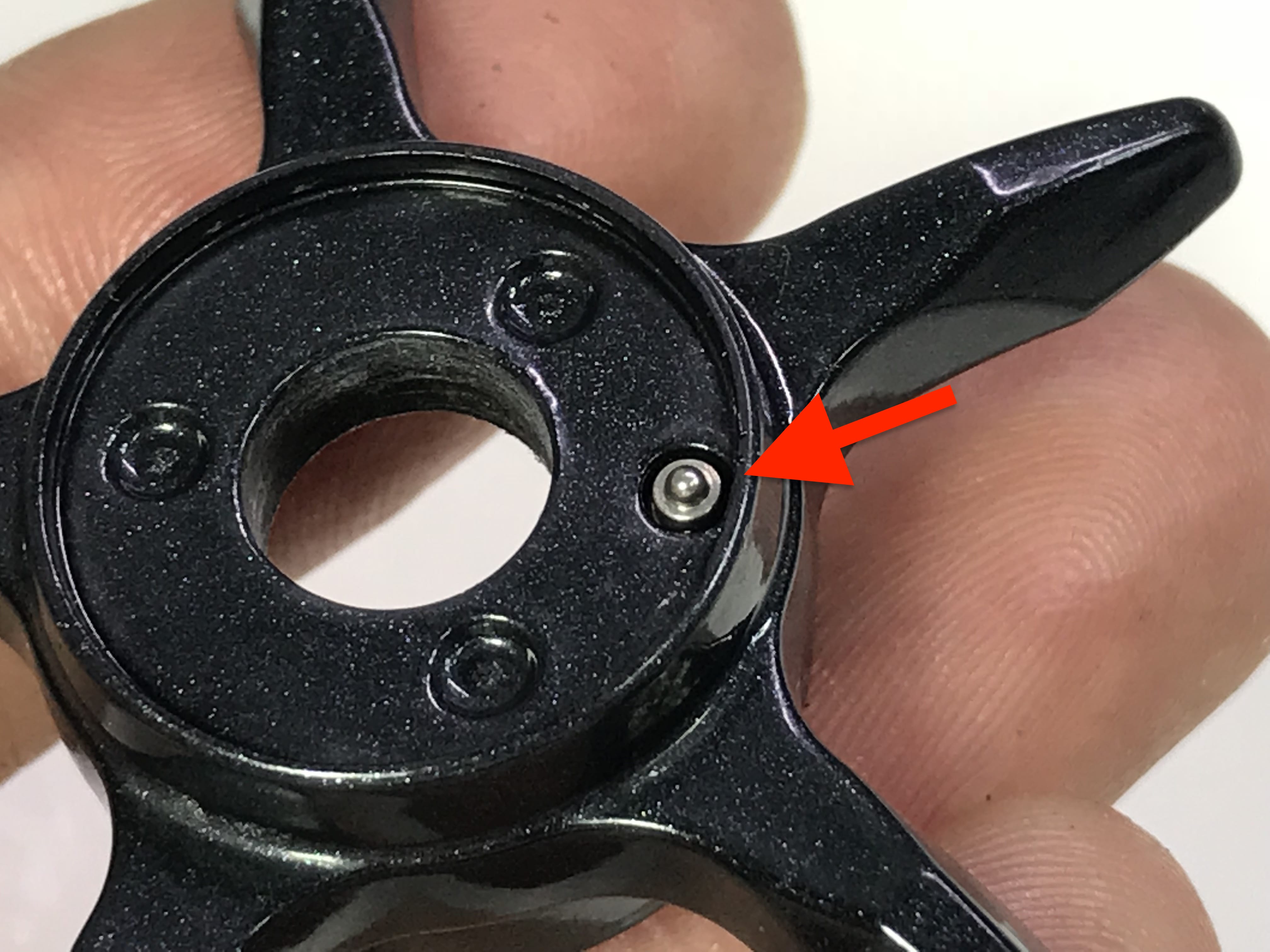

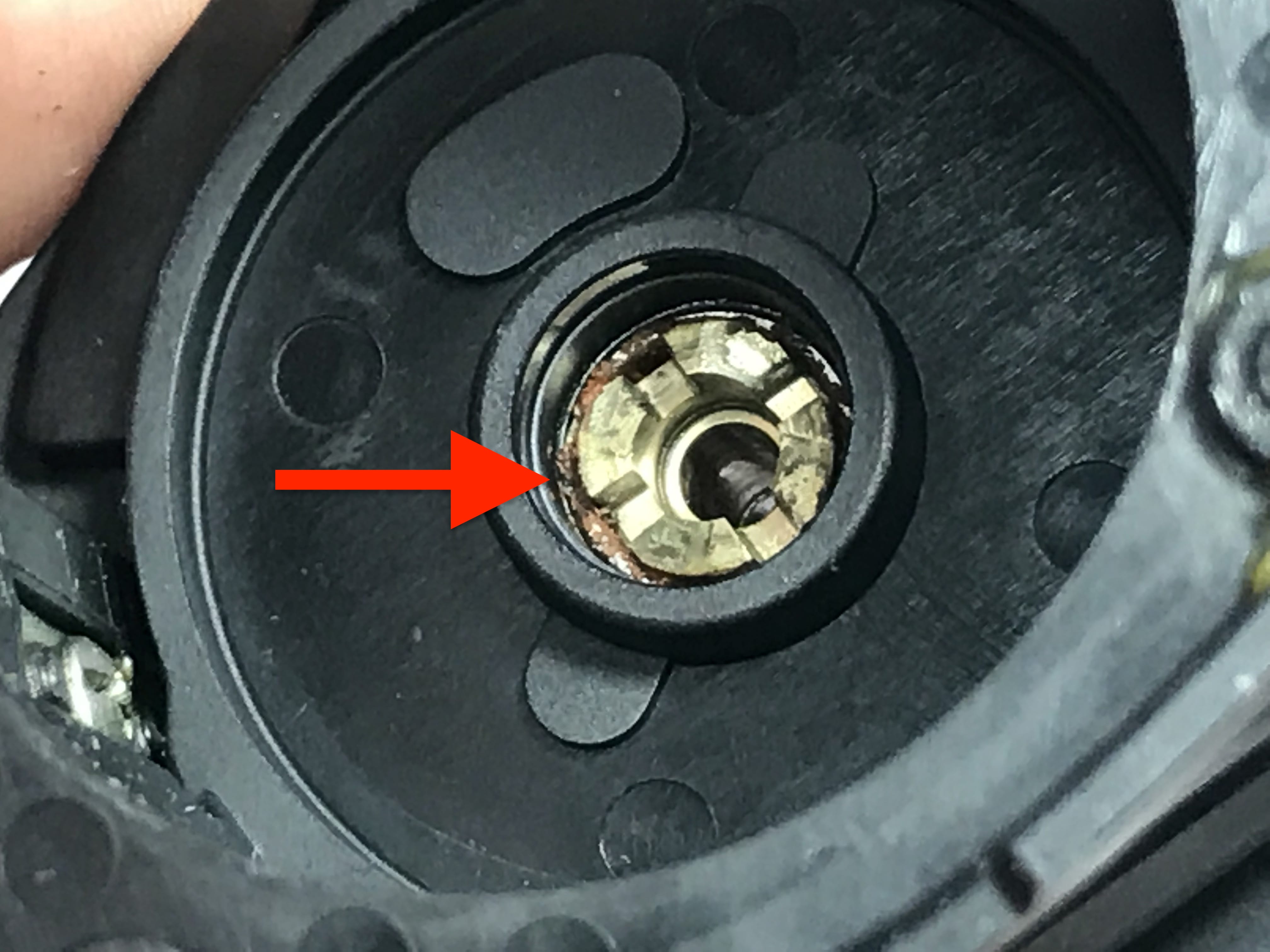

아래사진의 부분에 스프링+핀 있어야 하는데요?
핸들튜닝하시면서 분실하신 듯 보입니다.
내부는 오염 심각하지 않습니다.
릴세척은 그리 어렵지 안을 듯 합니다.

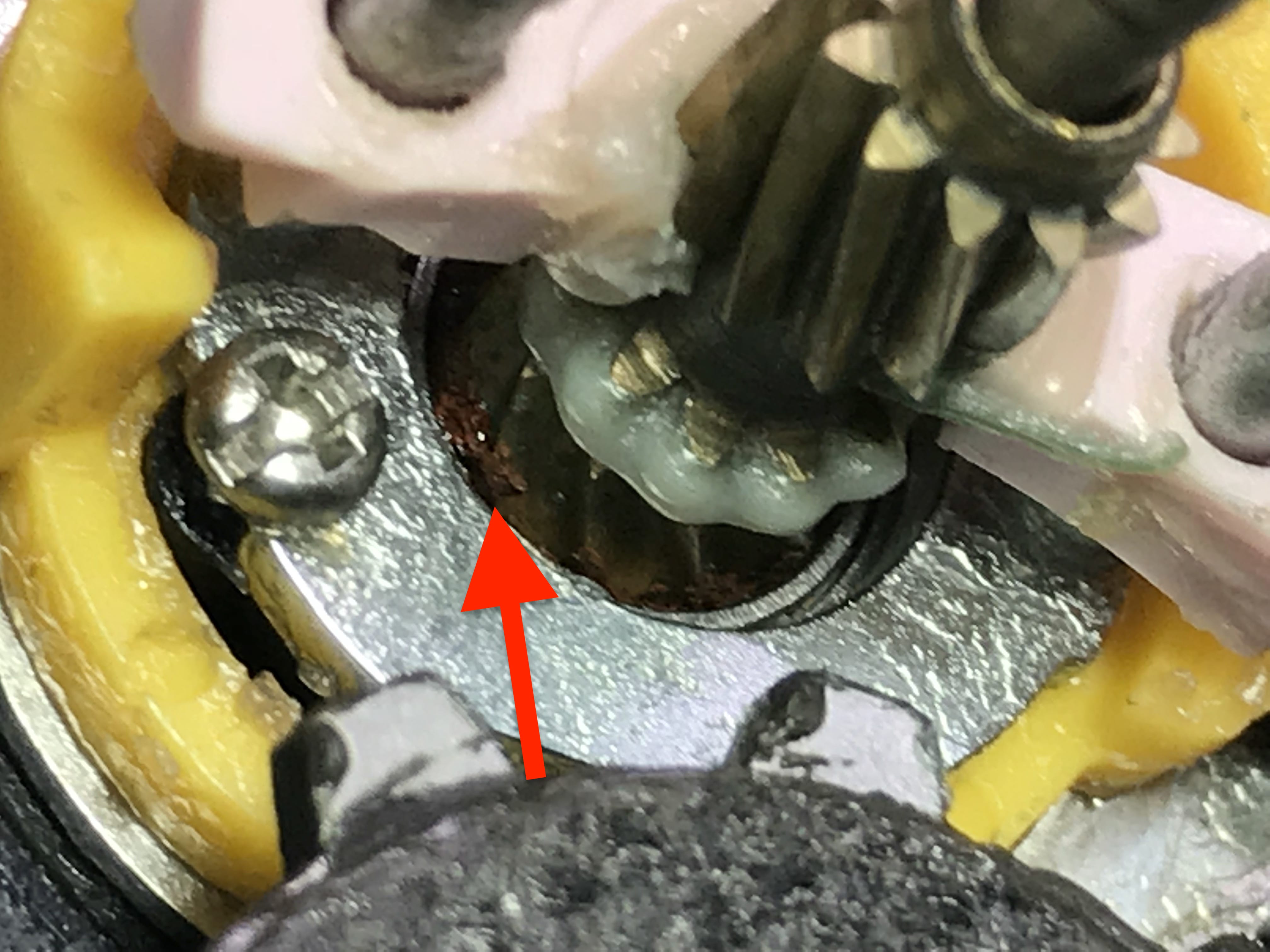

아래사진의 베어링 고착 보입니다.
녹으로 피니언기어 완전히 붙었습니다…..
잘빼야 기어 손상 안됩니다.
잘 분해 했구요~
피니언기어 녹으로 뻘것습니다….;;;
샤프트축도 분해 완료 하구요.
부싱 보입니다.
스풀의 베어링도 소음 부식이 보입니다.
앞쪽 웜기어와 레벨와인더들 분해 완료 합니다.
전부 분해 완료 합니다.
릴세척 완료 했습니다.
특별하게 오염이 심하거나 그런건 별로 없었습니다.
웜기어쪽과 기어들 문제 없습니다.
아래의 사진에서 플라스틱 부싱 베어링으로 튜닝 가능합니다.
클러치구동부 부속들도 전부 세척 했습니다.
깔끔하네요 ㅎ
샤프트축과 하늘색 부식 보입니다.
사실 샤프축 아래쪽은 베어링으로 튜닝해 주는게 좋습니다.
손에 느낌이 바로 전달 되는 곳이라서요~
이제품과 비슷한게 스트레SS 있습니다.
드라이브기어 문제 없으며 상태 양호합니다.
녹이 심하던 피니언기어도 녹제거 후 깔끔합니다.
내부 조립 완료 했구요~
문제있는 베어링교체 했습니다.
핸들쪽 커버 조립하고 거의 마무리 들어갑니다.

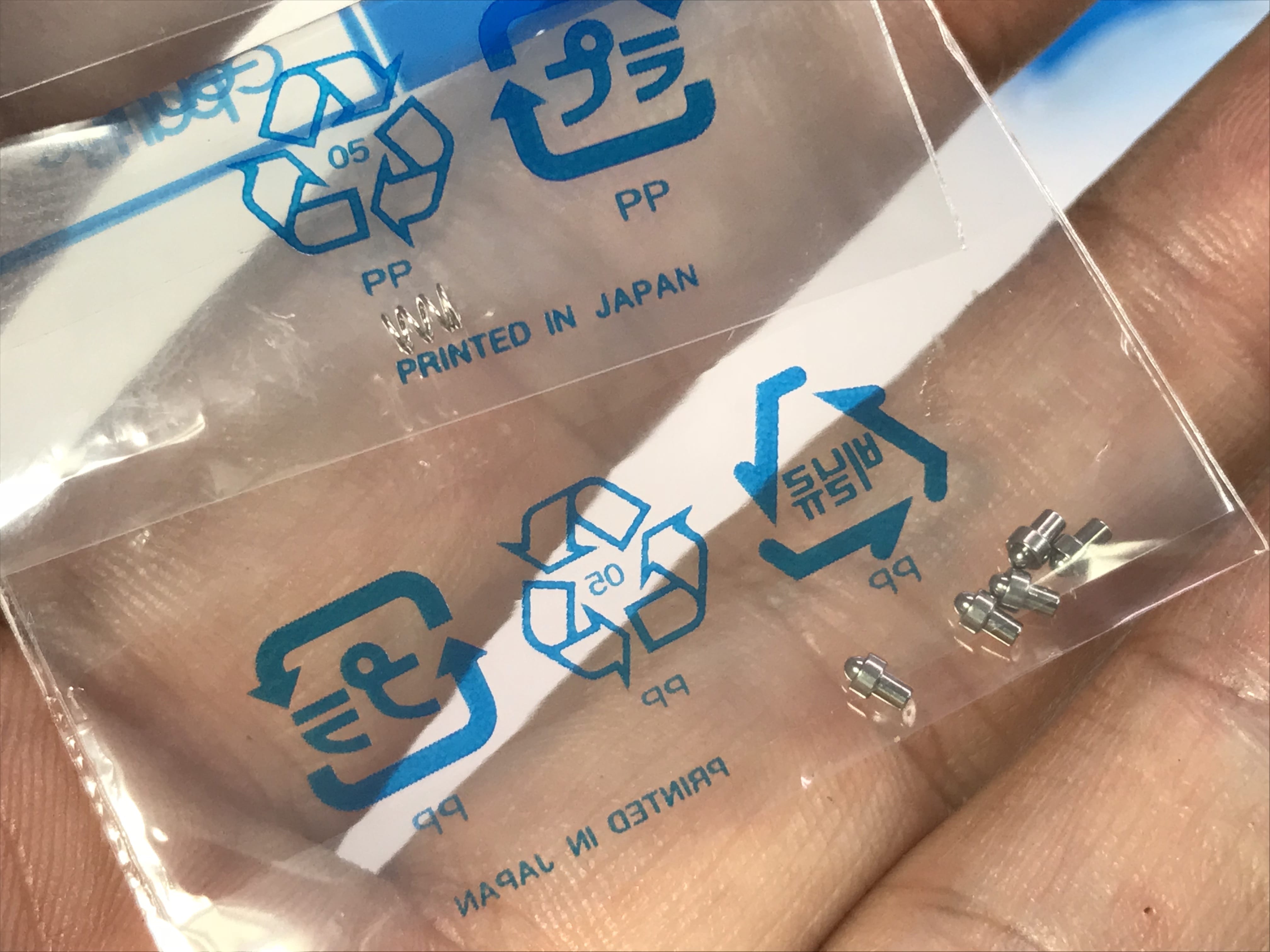

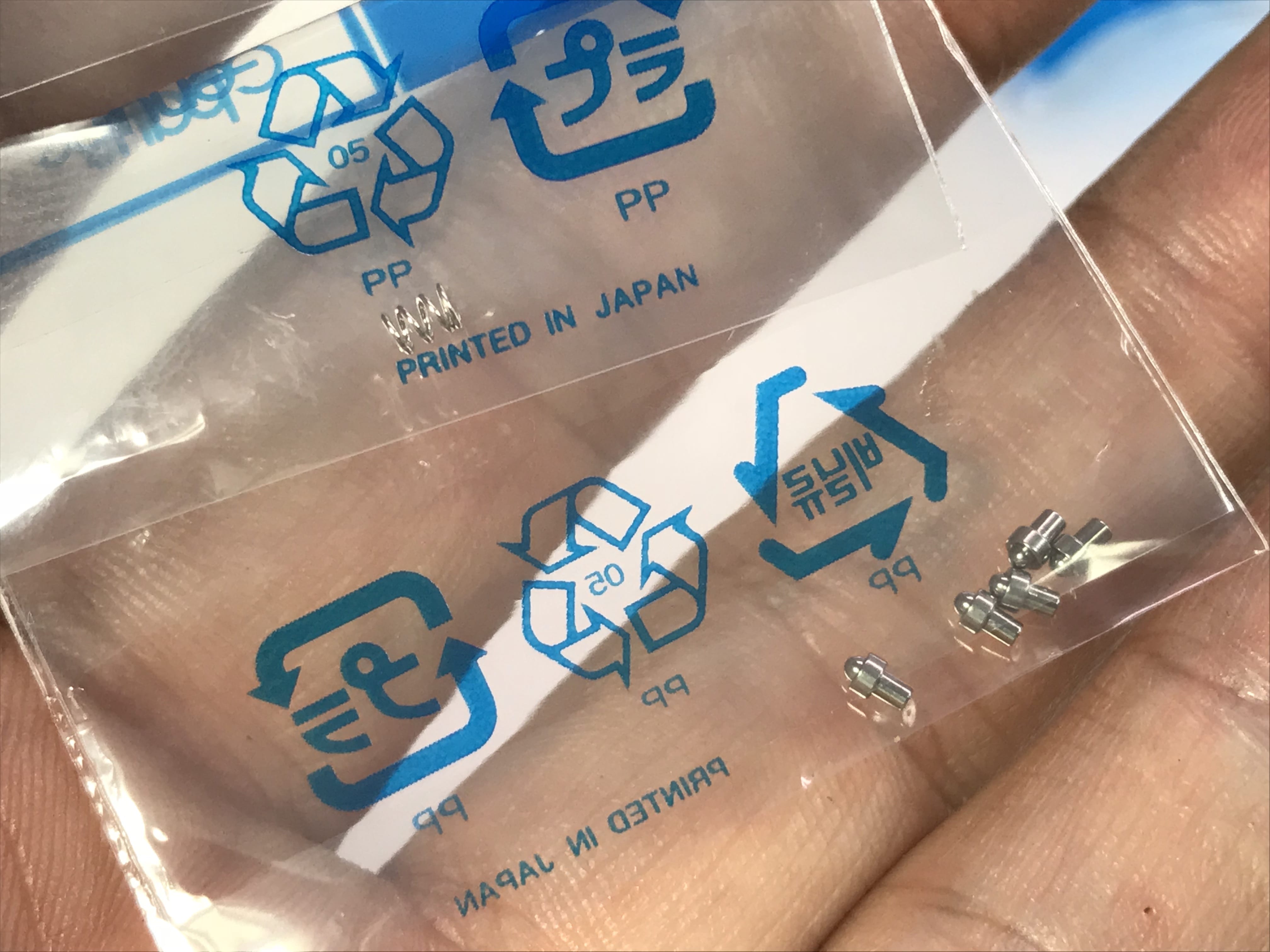

분실하셨던 스타드랙 소리나게 하는 부품 2개 추가 합니다.

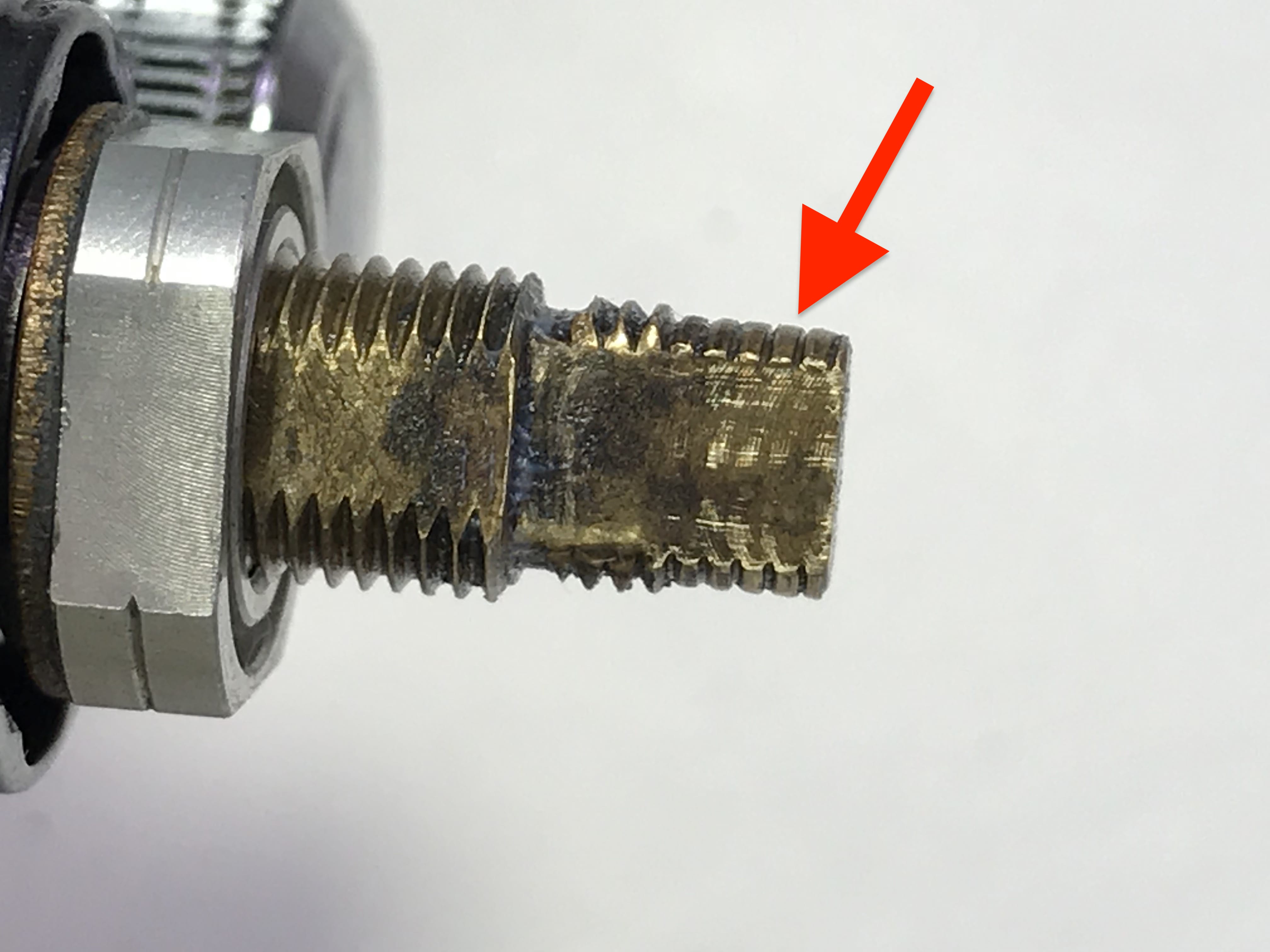

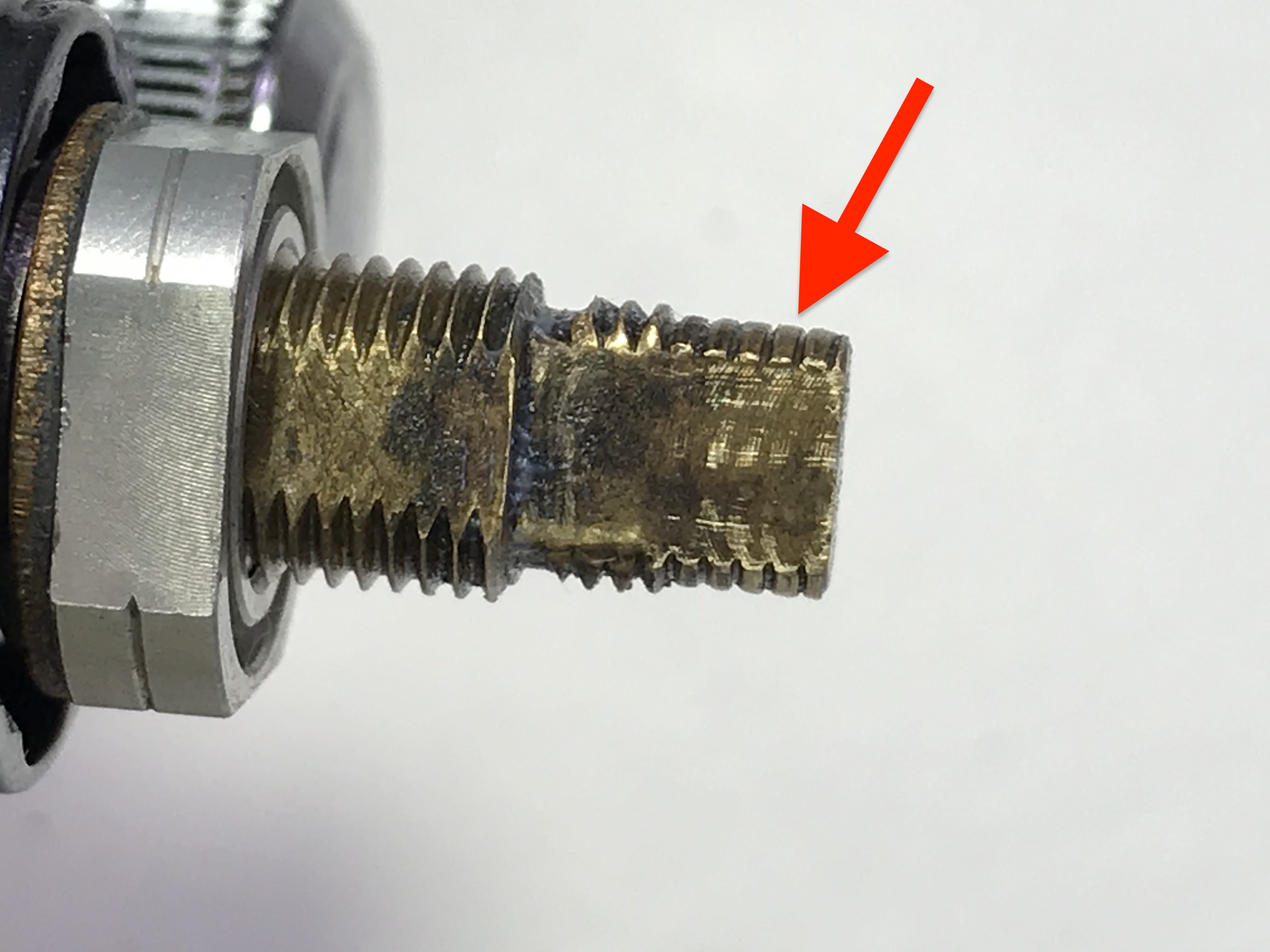

이런….아래의 사진처럼 나선형이 마모가 심해서 핸들캡이 잠기지 않습니다.
핸들 튜닝하셔서 핸들 헐겁거나 유격이 있는게 계속 사용하신 듯 보입니다.
유격이 있는대 계속사용하시면 마모들이 생기며 소금고착이 심했다면 더욱이 심해질수 있습니다.
어쩔수 없이 메인샤프트축을 교체 해야 합니다.
아래의사진처럼 교체 완료 했구요~

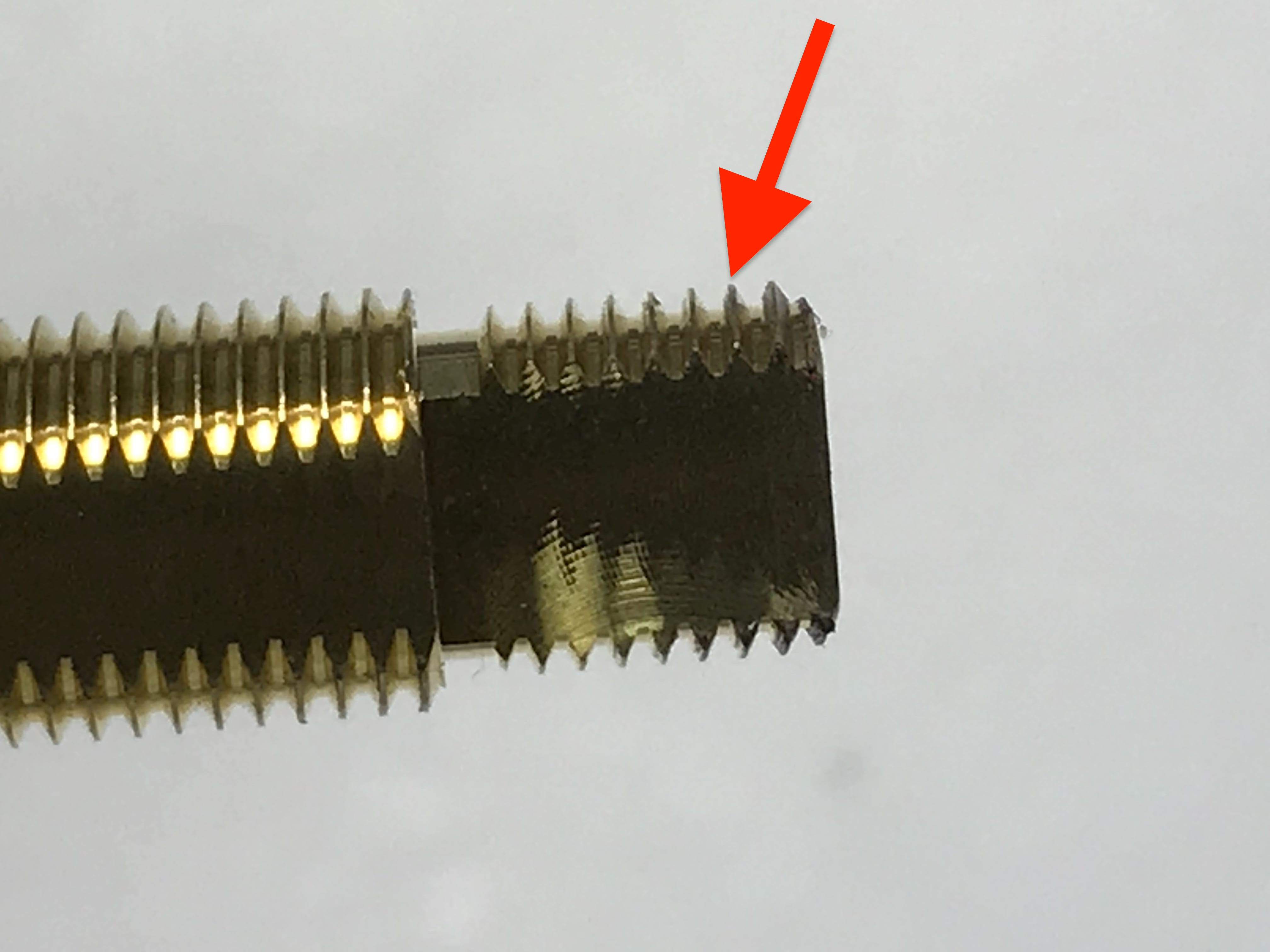

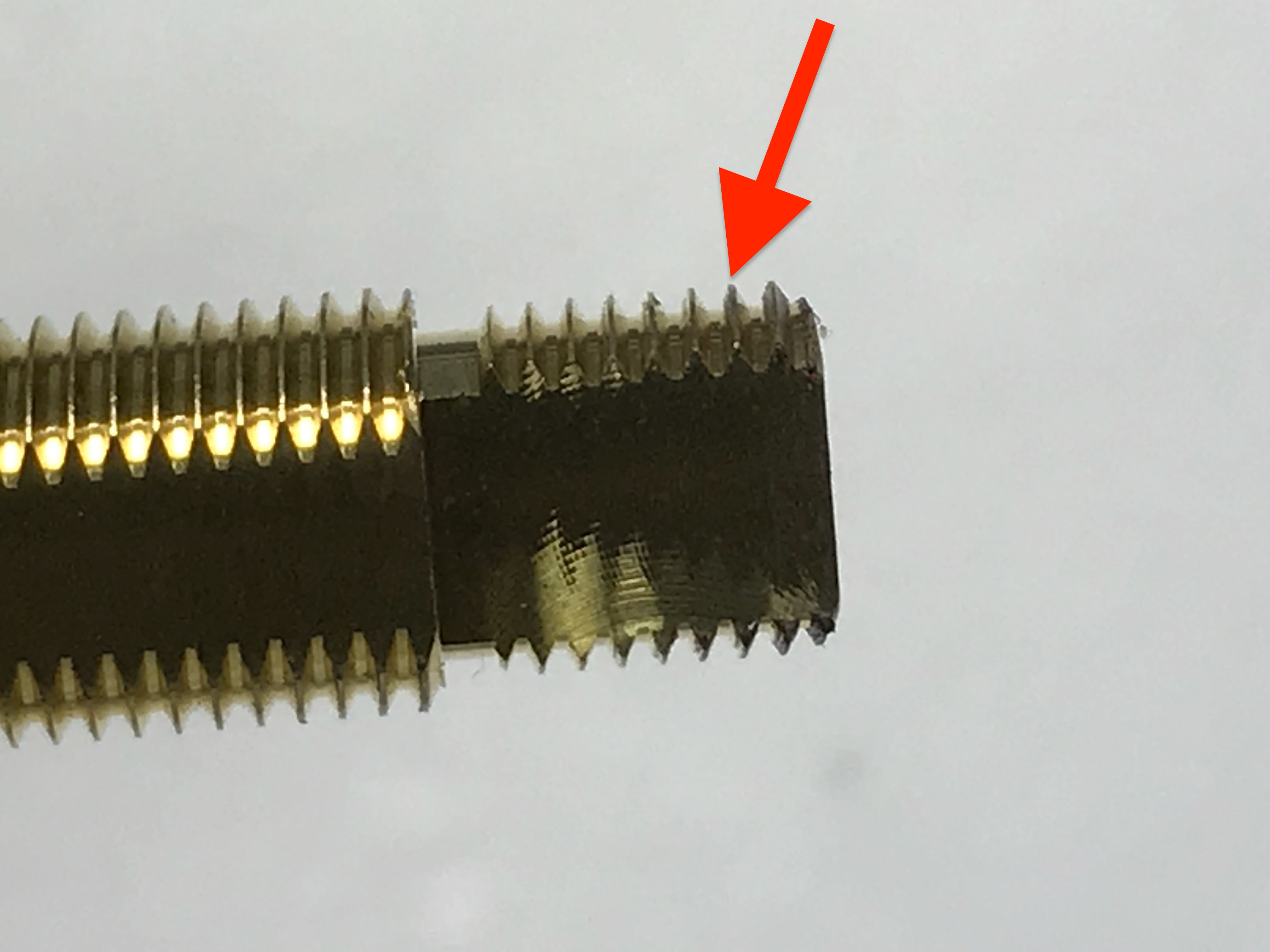

메인샤프트 교체 전-후 사진 입니다.
마모가 확대해서 보시면 보이시죠?
나선형이 거의 안보입니다.
아래의 사진처럼 잘 맞는지 확인 합니다.
원하시는 핸들튜닝해 드립니다.
시마노 14바루켓타 BB 201HG,릴세척,릴수리,오버홀,핸들튜닝,메인샤프트교체,베어링교체 완료 합니다.
릴수리 후 동영상 첨부 합니다.
