시마노 13플레이즈 3000
낚시중 줄내릴때 소음이 심하다고 하시며 전동릴수리 의뢰하셨습니다.
바로 개봉합니다.

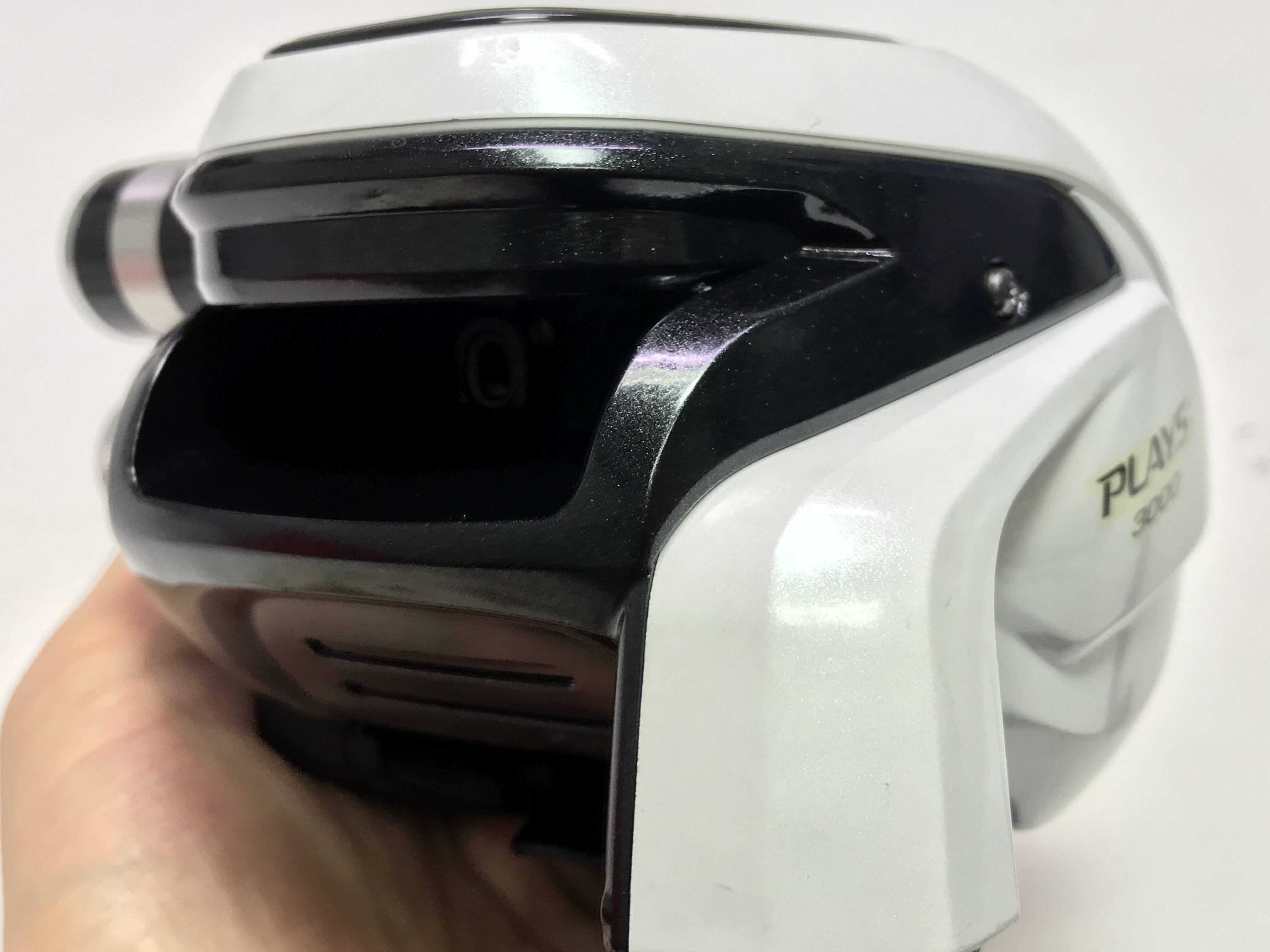

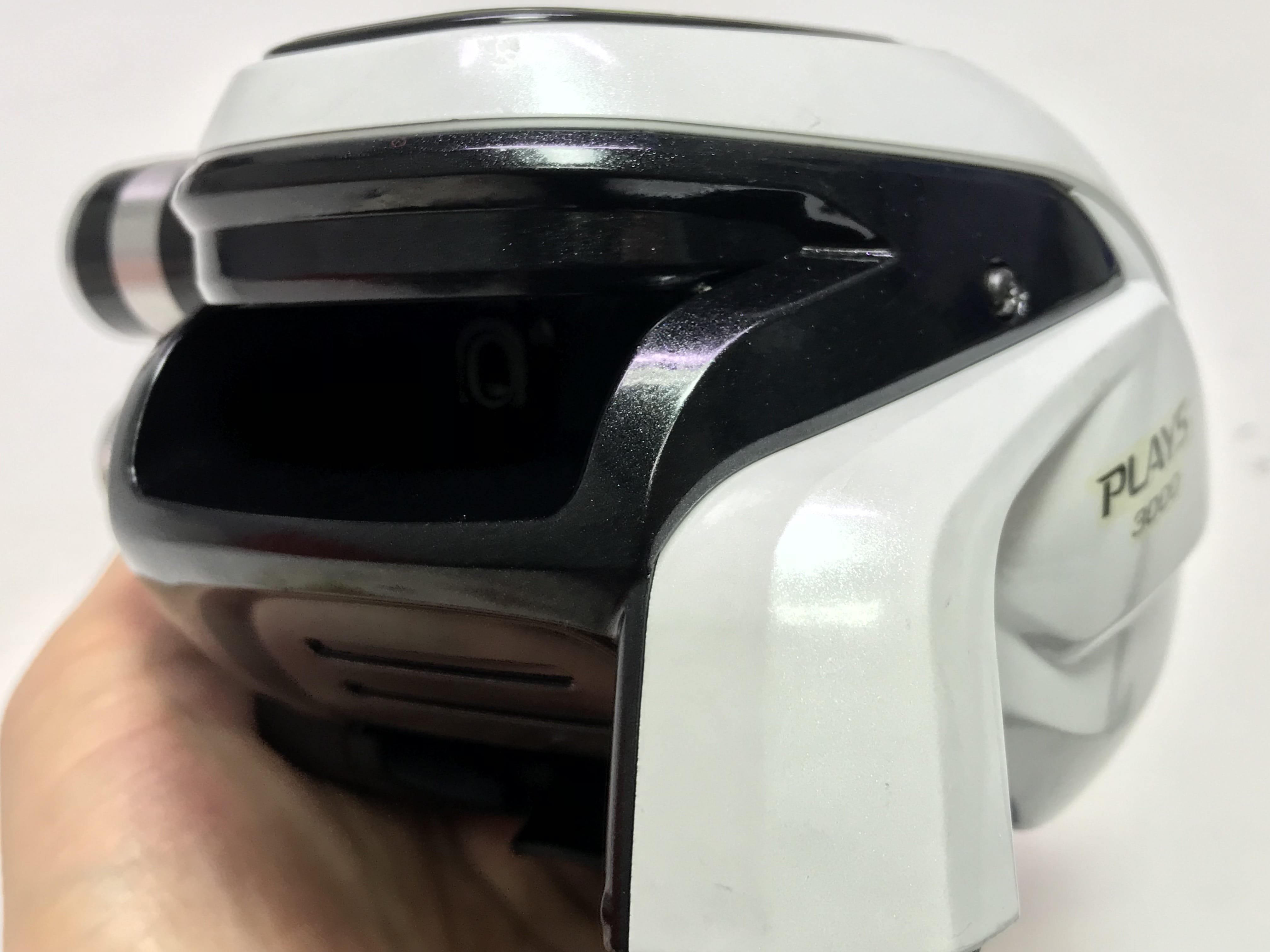

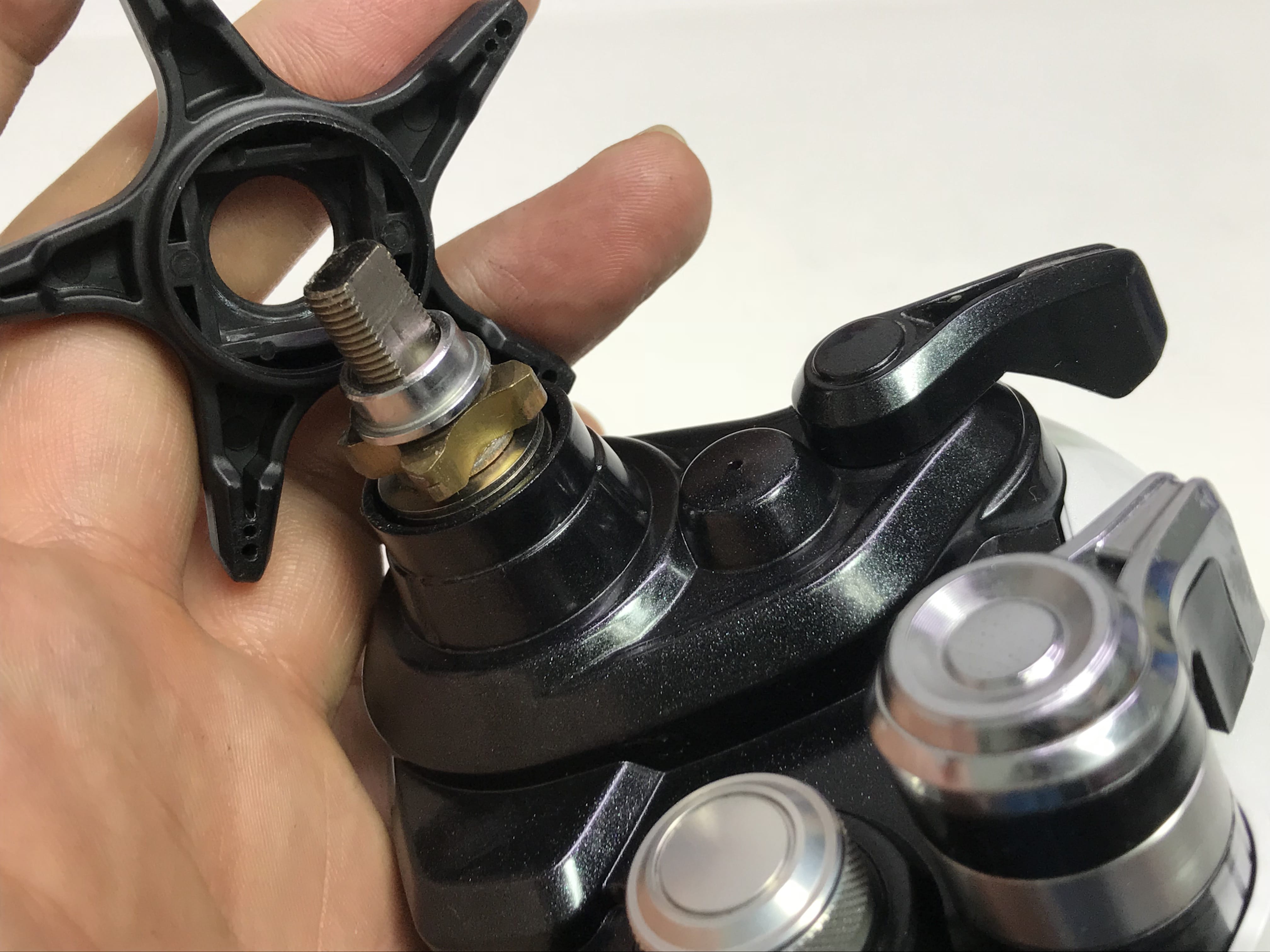

외관은 그래도 깔끔한 편이었습니다.

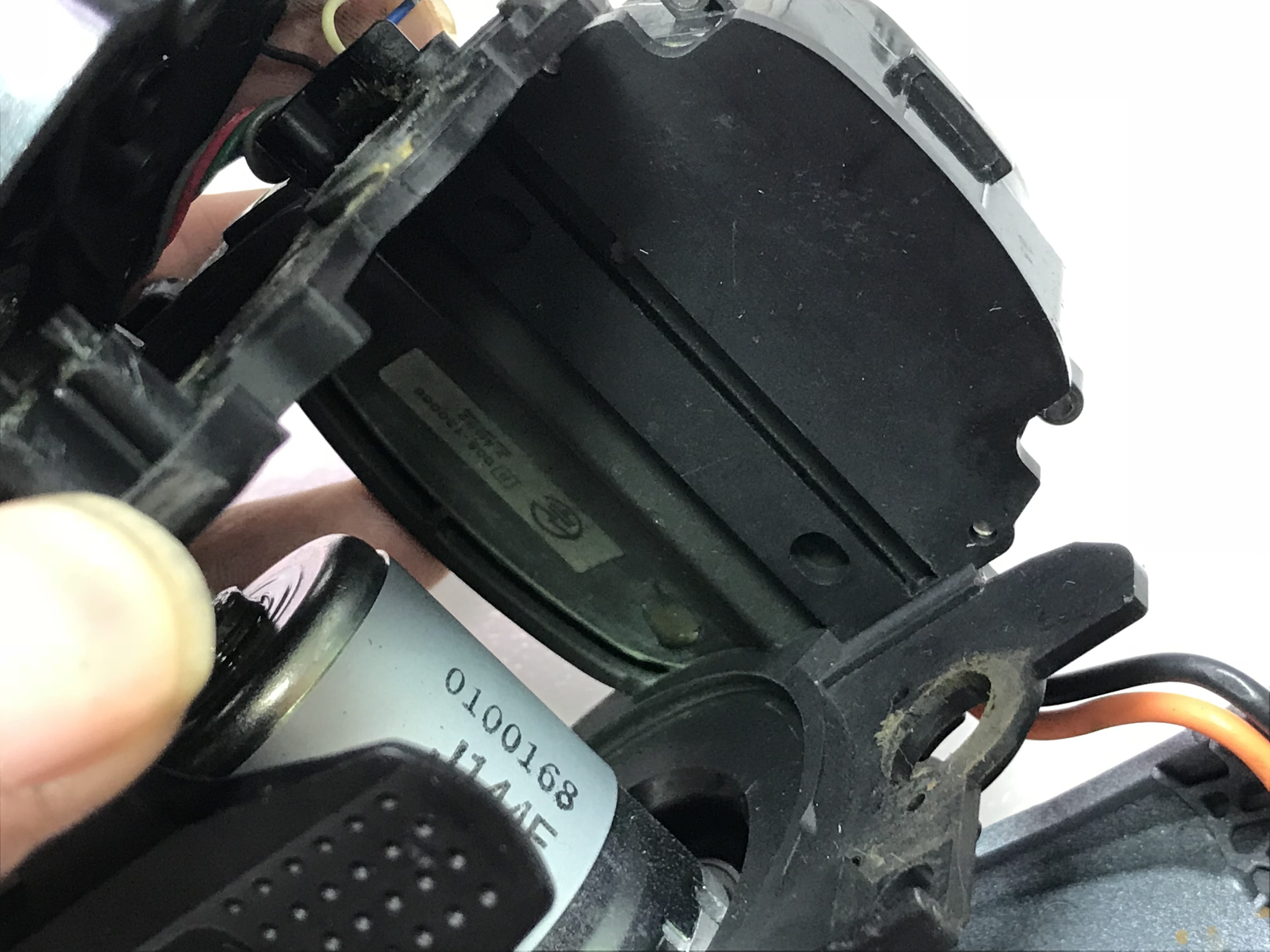

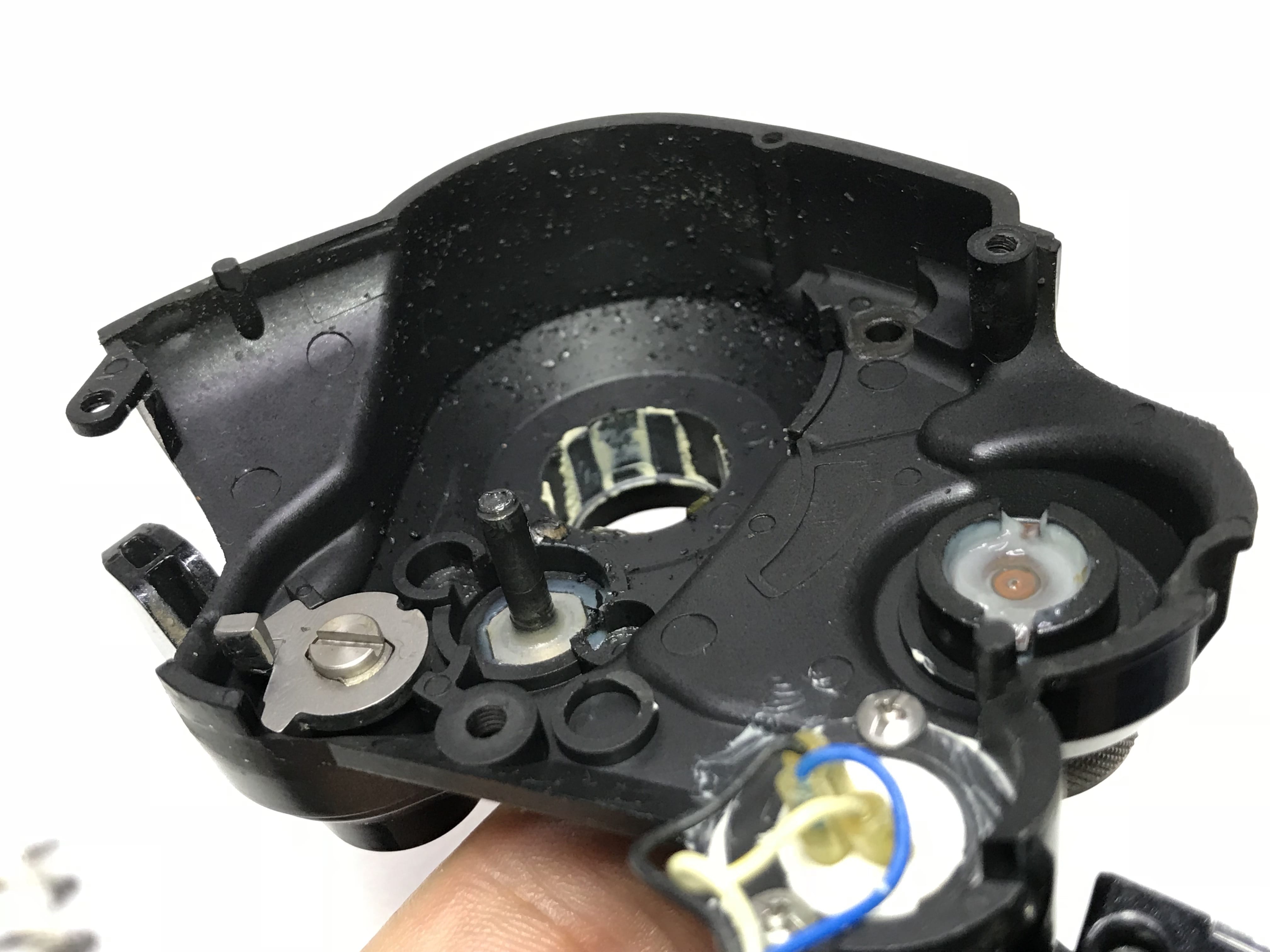

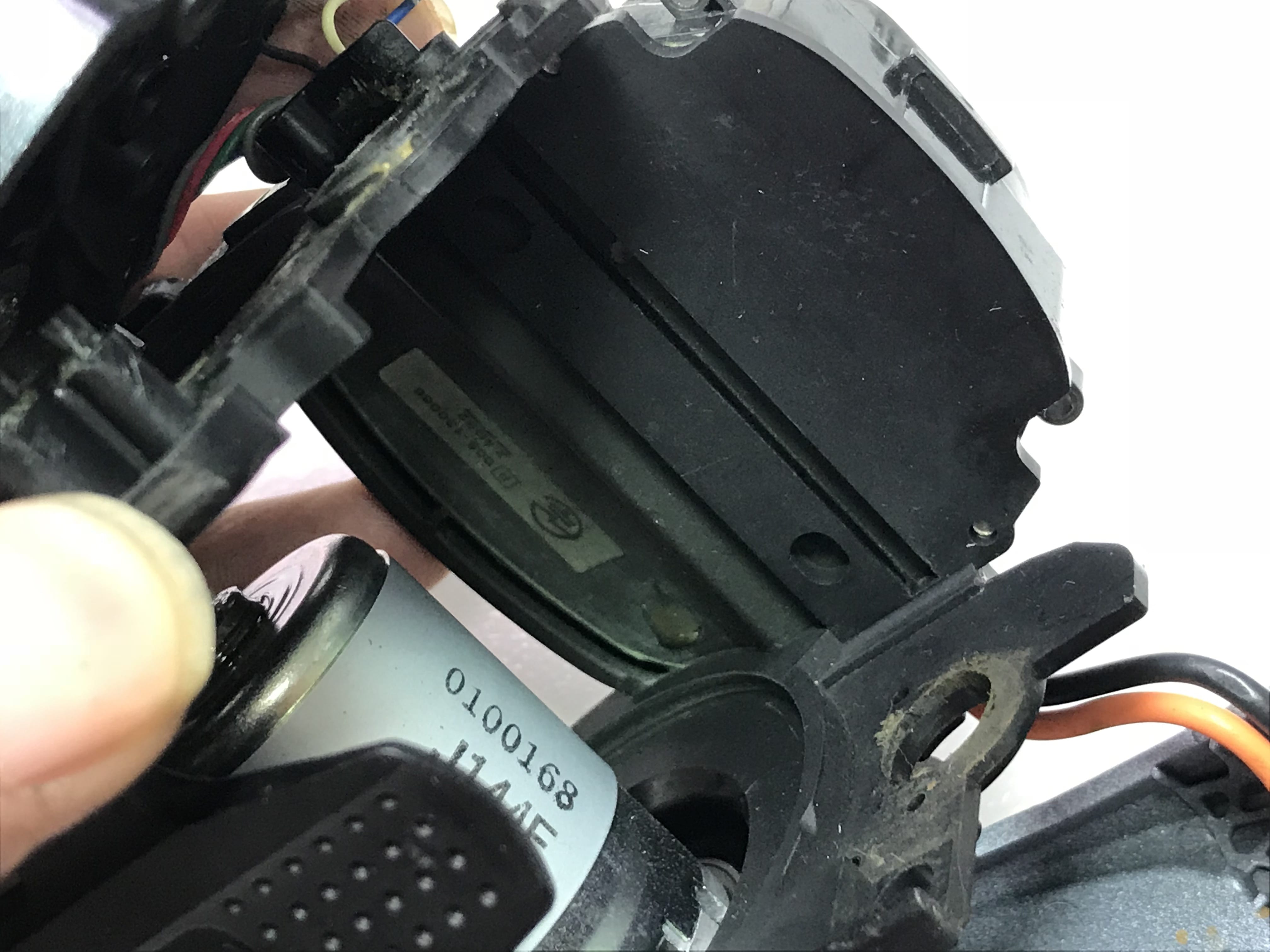

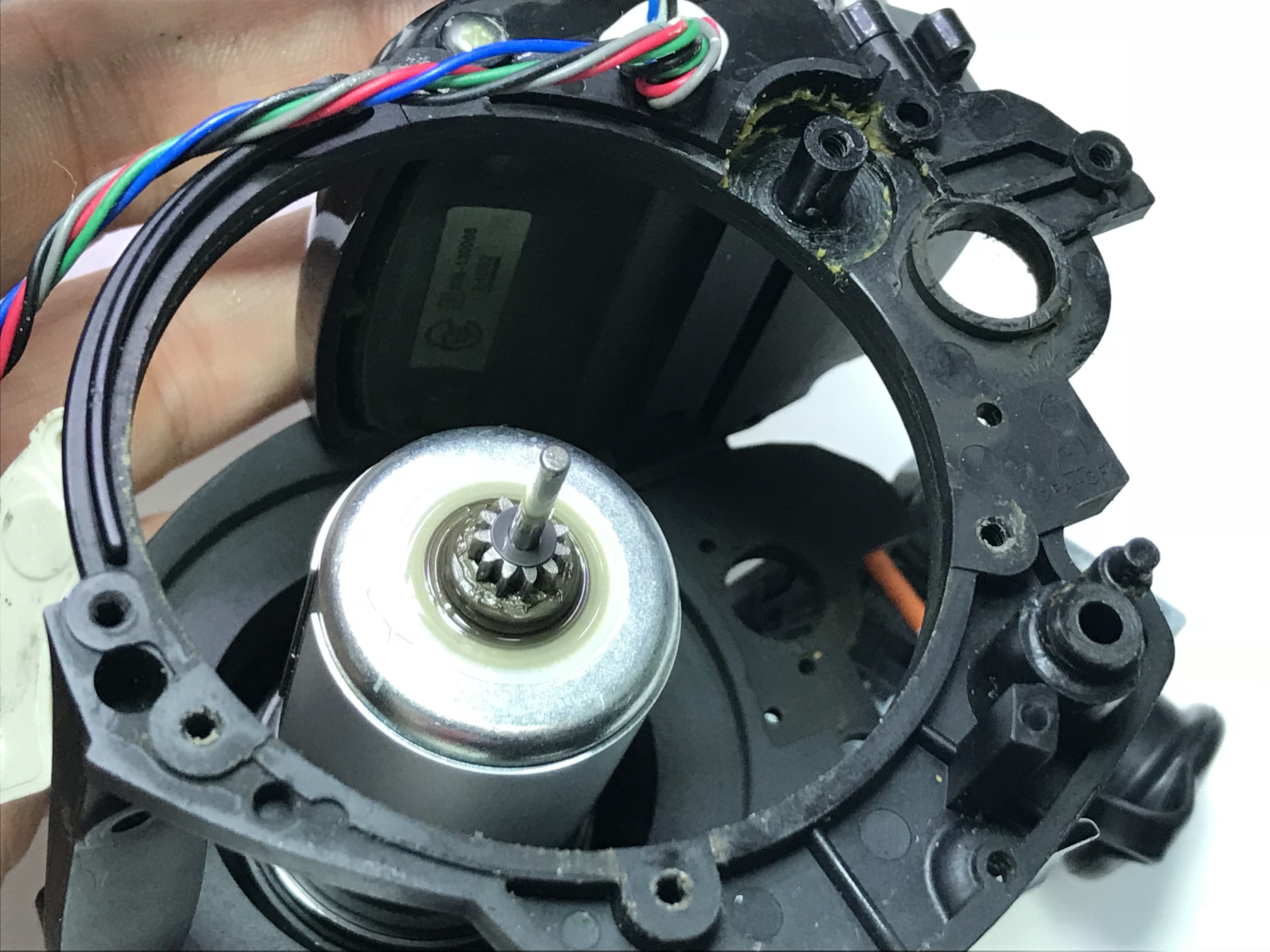

내부는 제가 처음 개봉하는거내요~

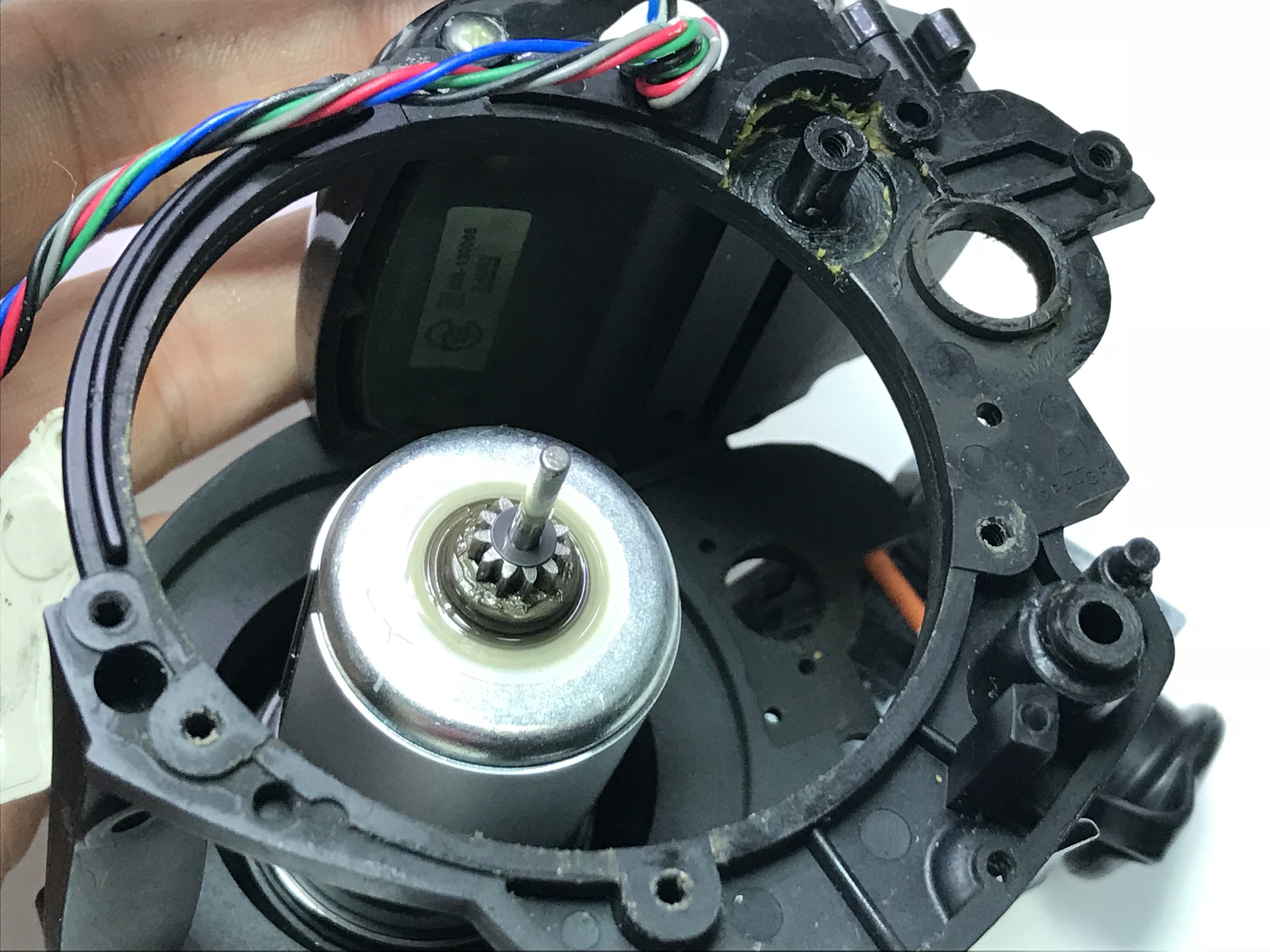

구리스들 거의 보이지 않습니다.
전동릴수리하면서 많이 보지만 이정도면 깔끔하게 사용하신 듯 합니다.

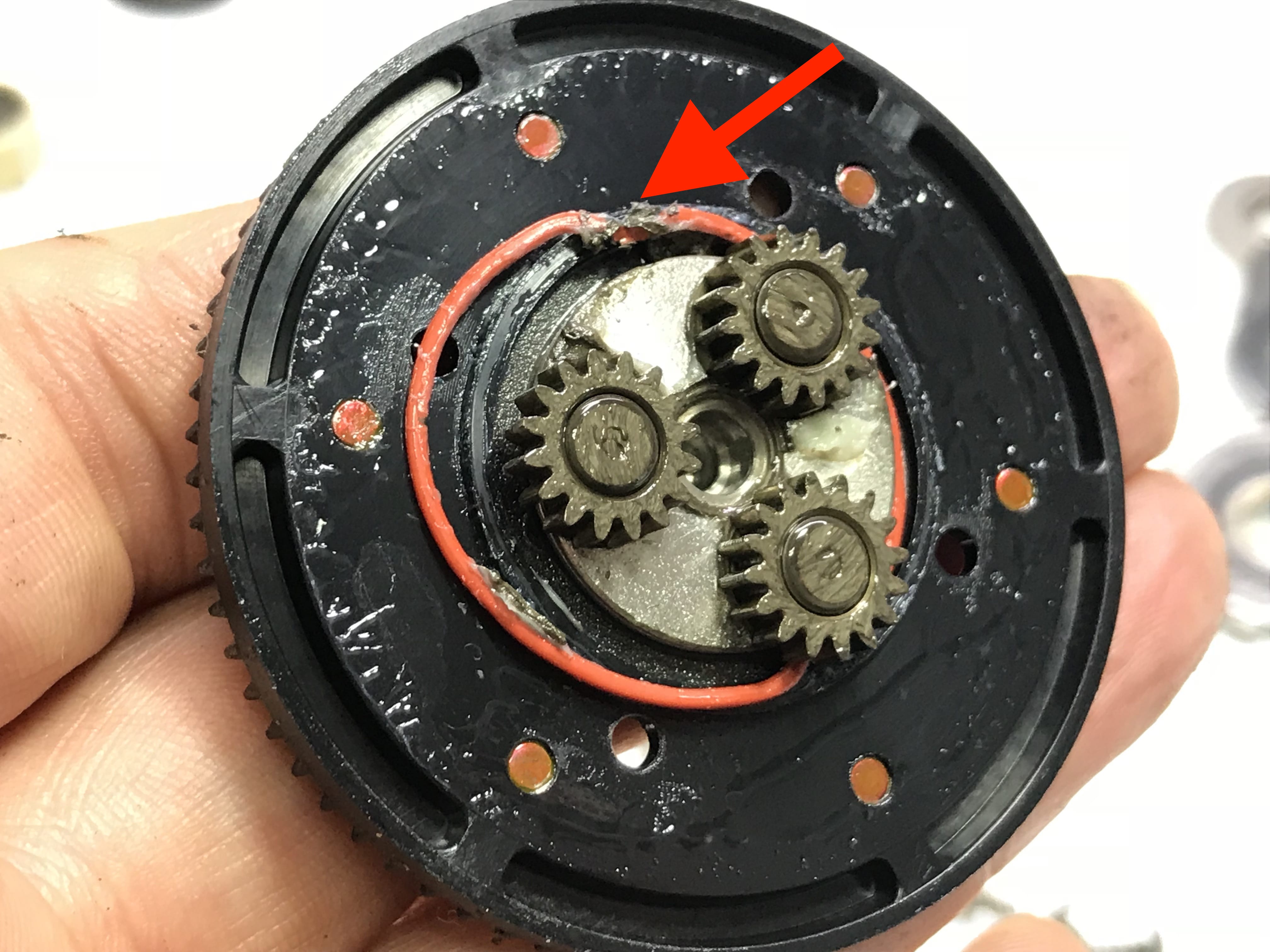

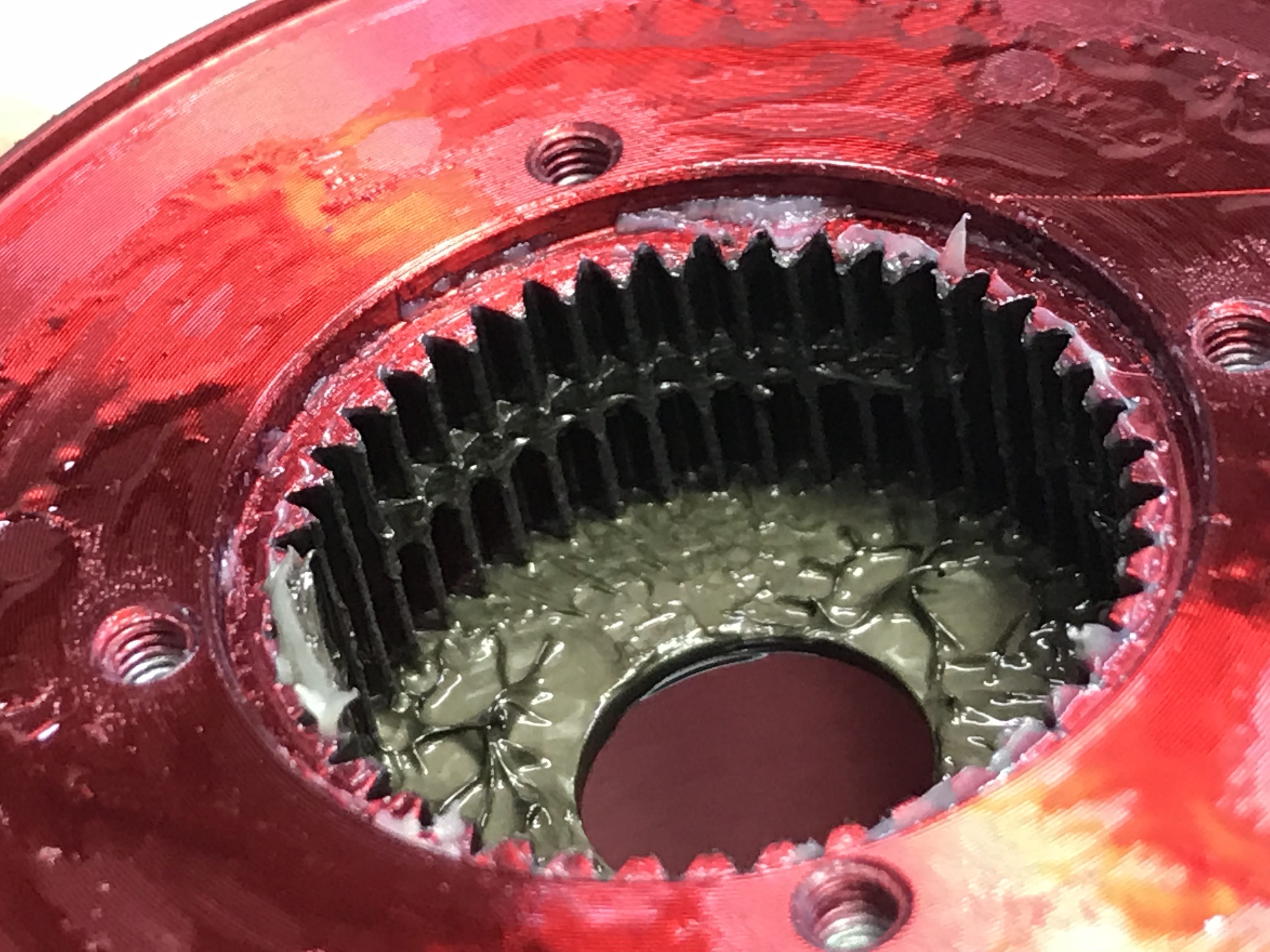

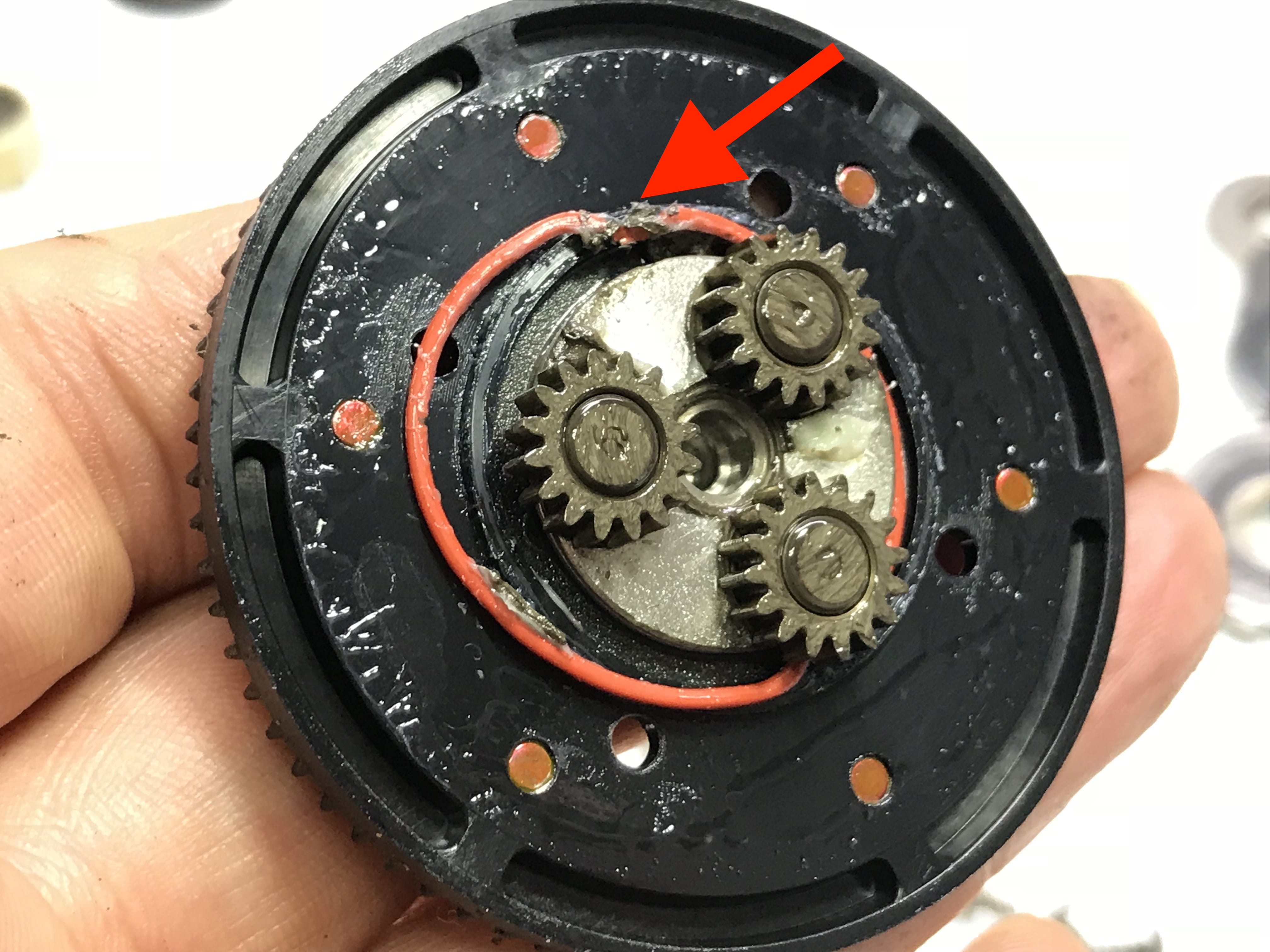

스풀내부 분해 하면서 고무실링 끼여서 눌려 있었습니다.
끊어지기 일보 직전 이네요.
그래도 기능 상에는 문제 없을 듯 보입니다.

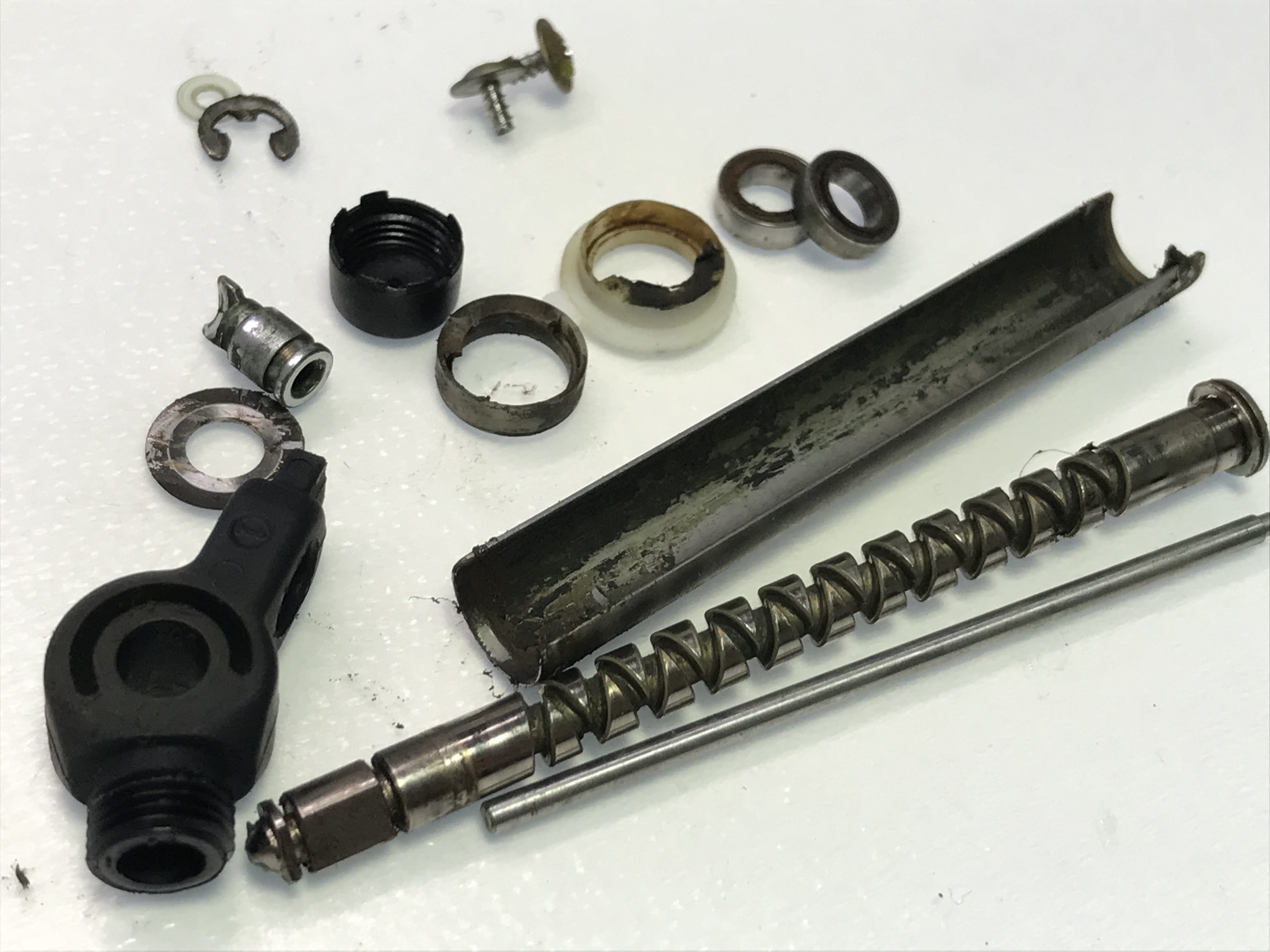

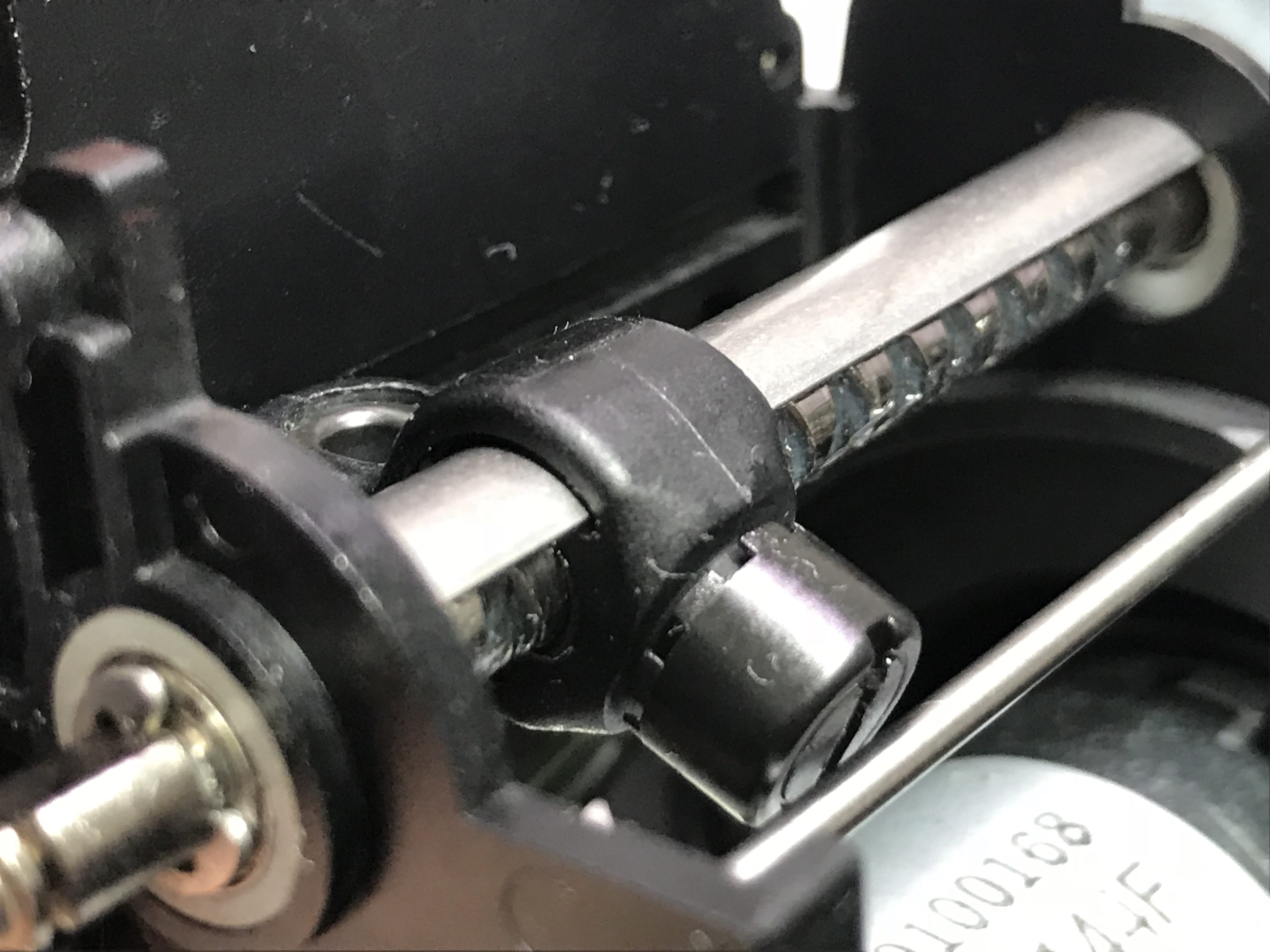

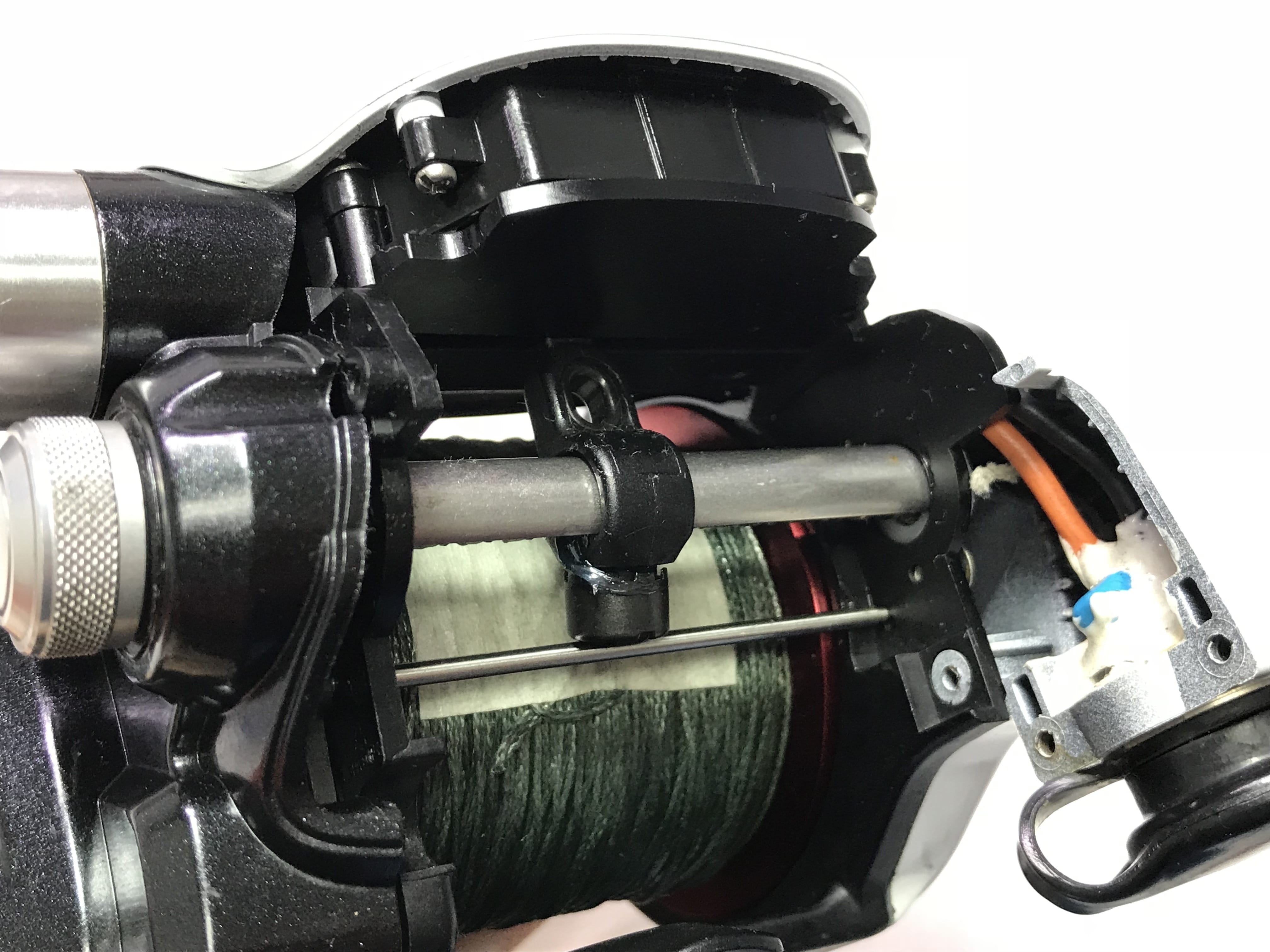

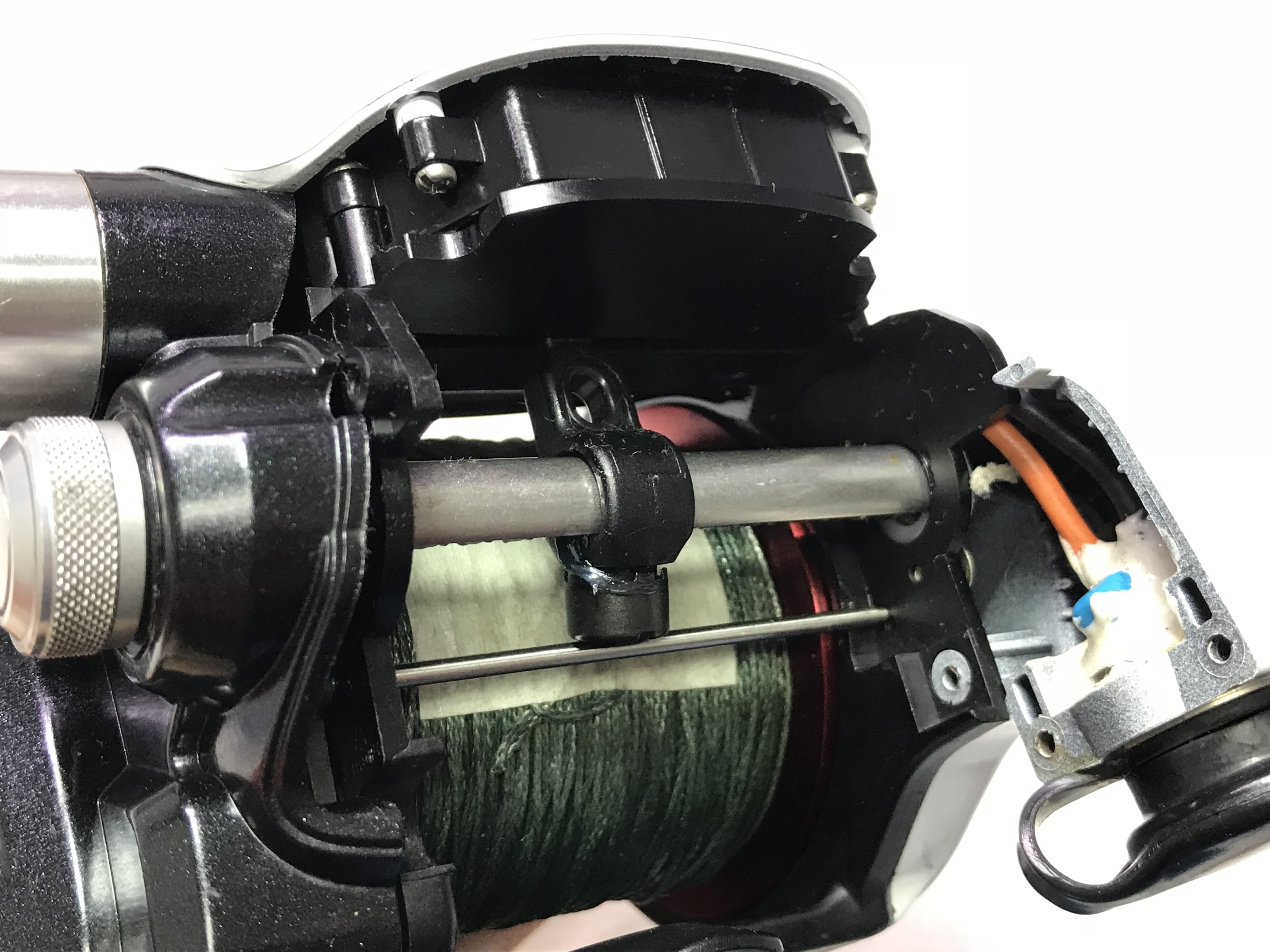

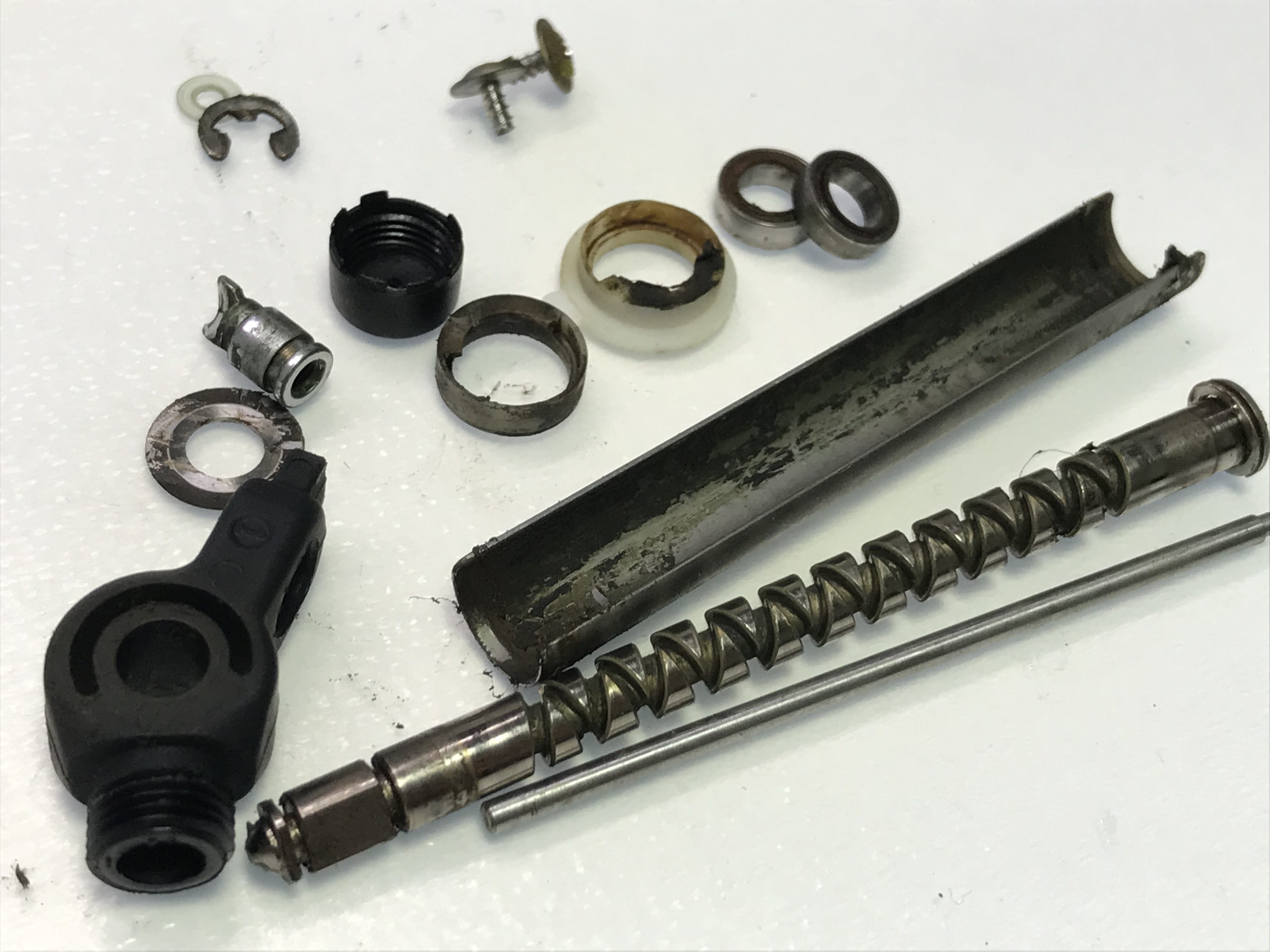

웜기어 양쪽으로 들어가는 베어링 고착입니다.
수명을 다해서 베어링교체 대상입니다.
13플레이즈3000 웜기어 양쪽 전동릴베어링교체는 많이 이루어 집니다.
바닷물이 라인을 타고 양쪽으로 흘러 들어 가기 때문 입니다.
13플리에즈3000 전부 분해 했습니다.

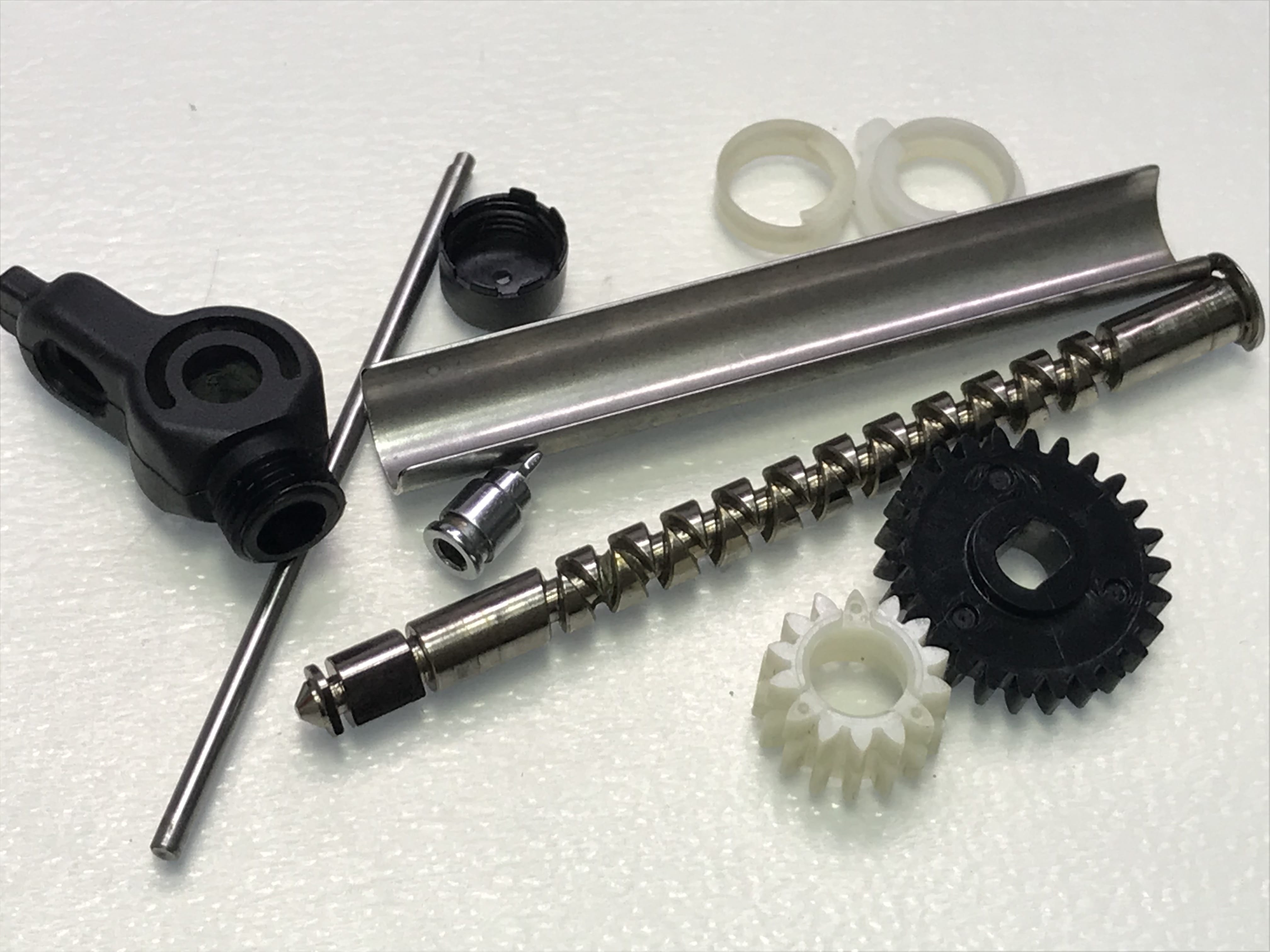

전동릴세척 완료 한 후 사진 입니다.
조립은 항상 역순 입니다.
문제가 있던 베어링2개교체 합니다.

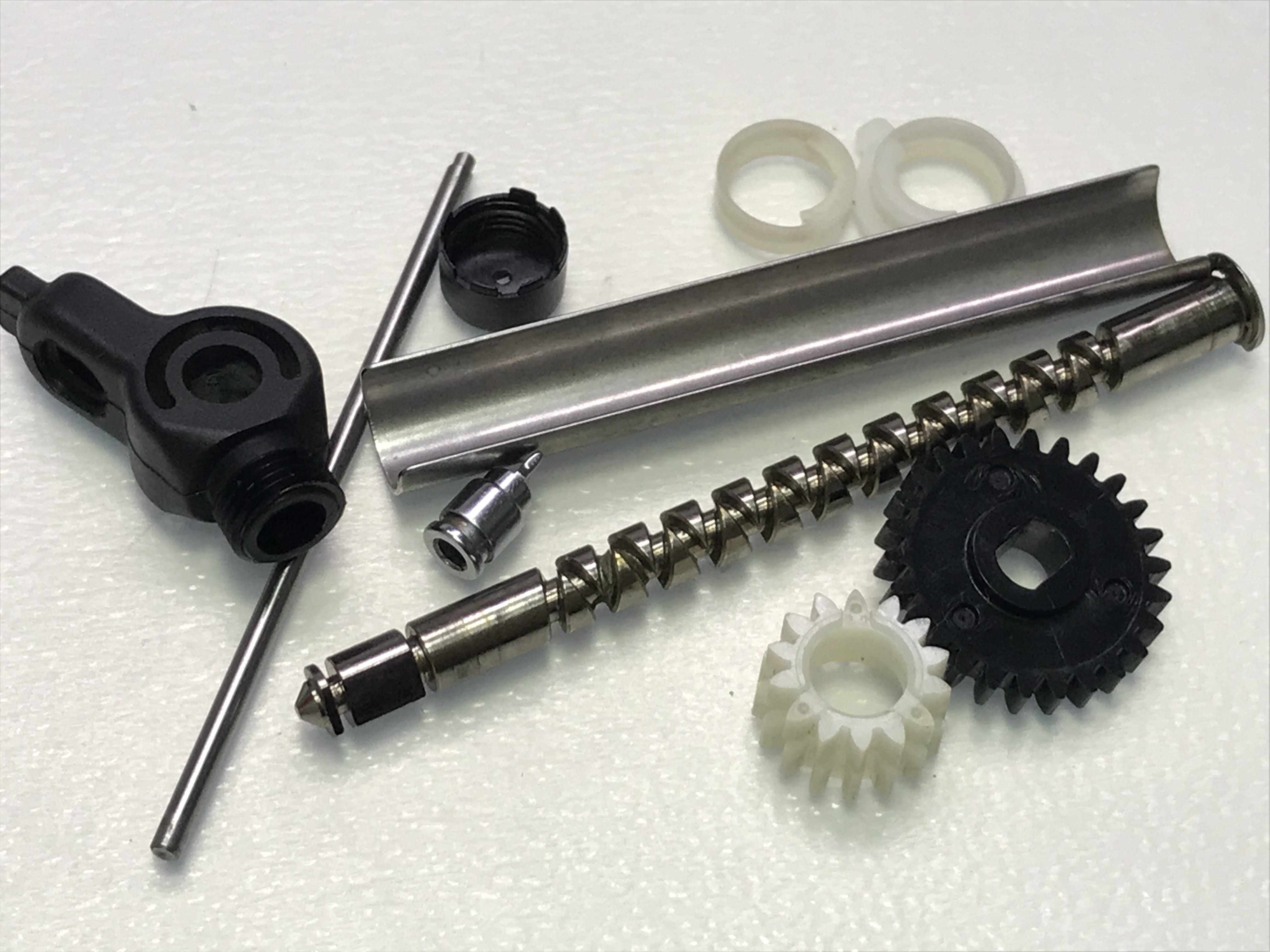

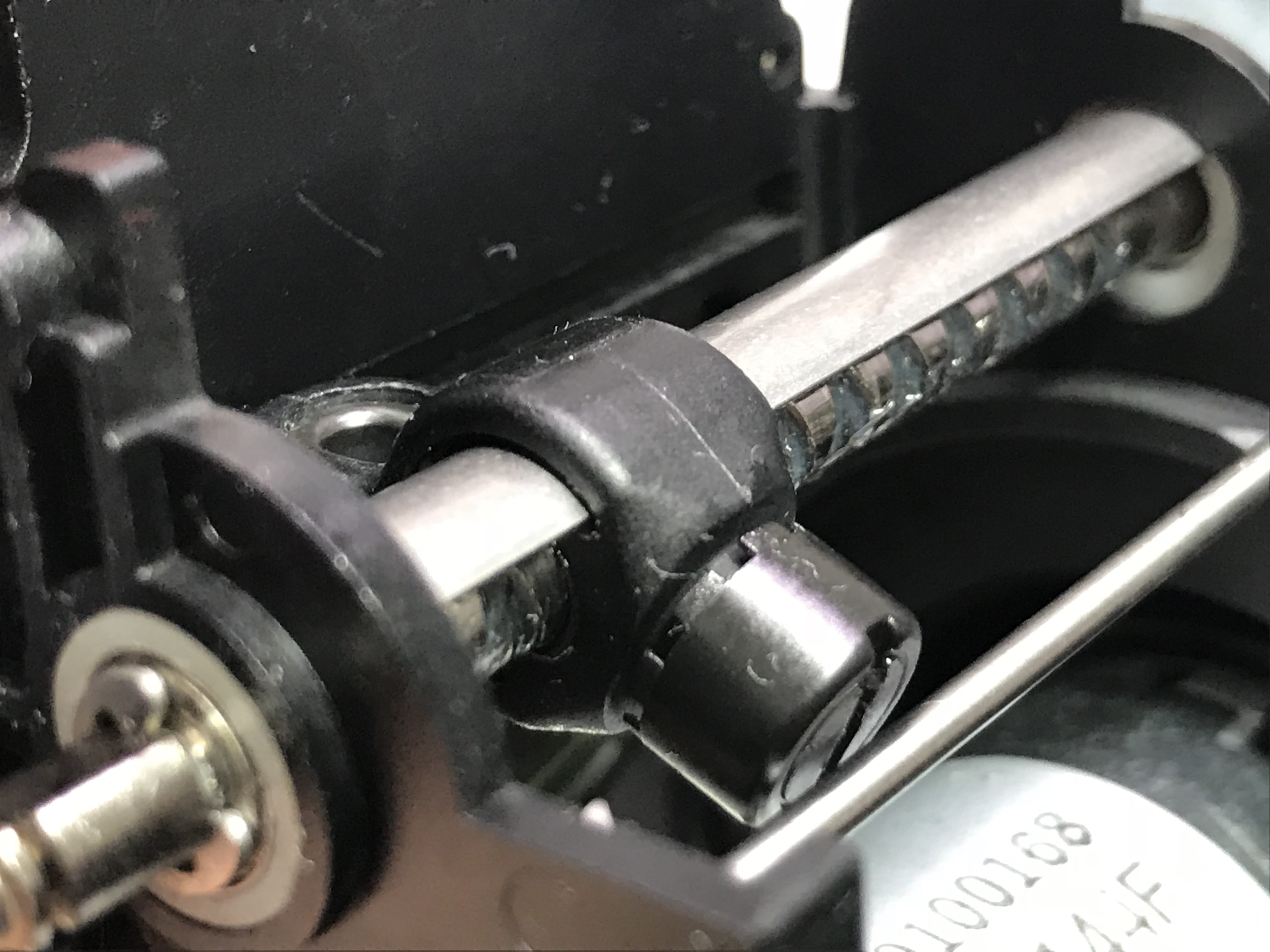

웜기어 샤프트축에 구리스 듬뿍 발라 드립니다.

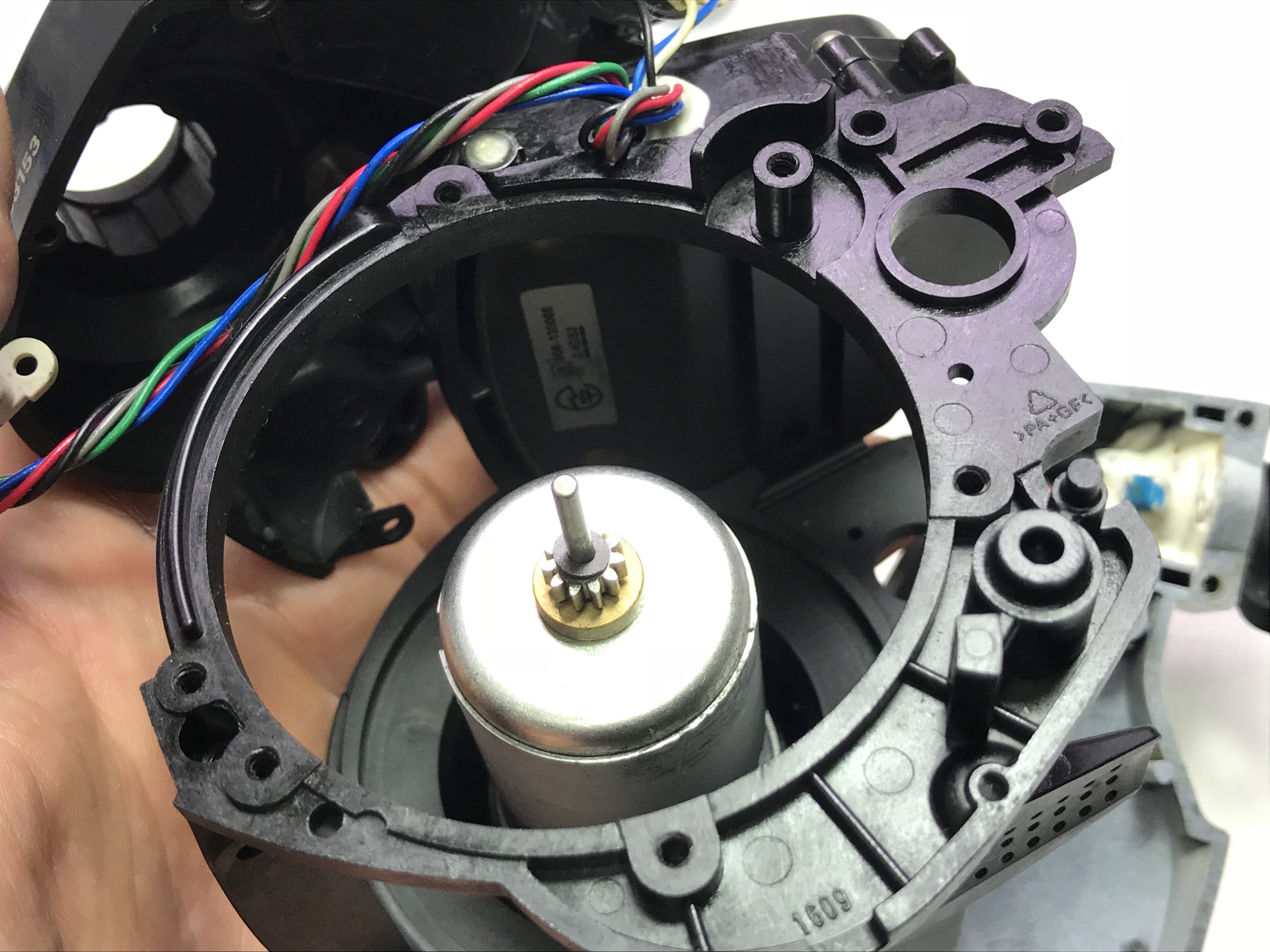

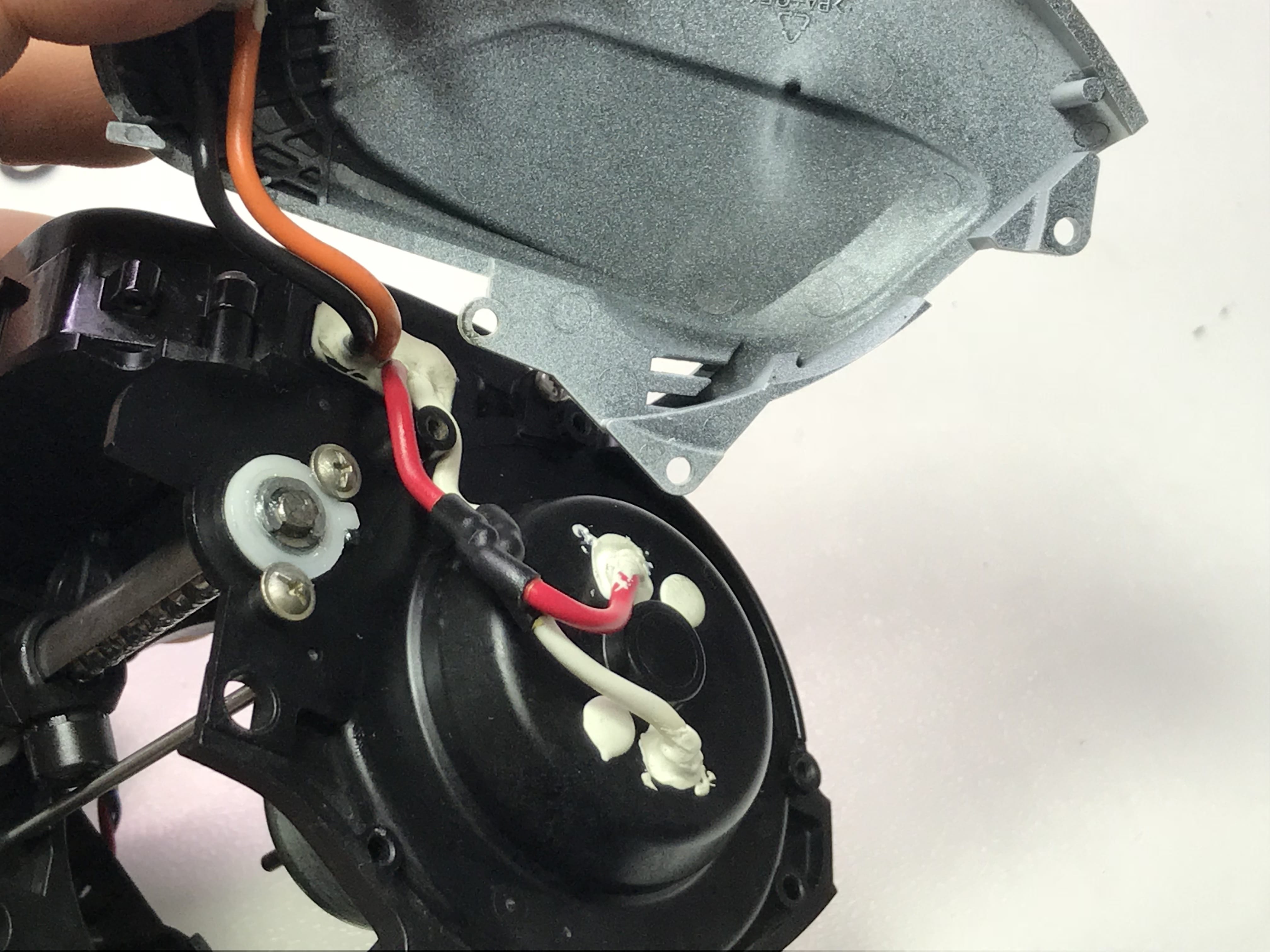

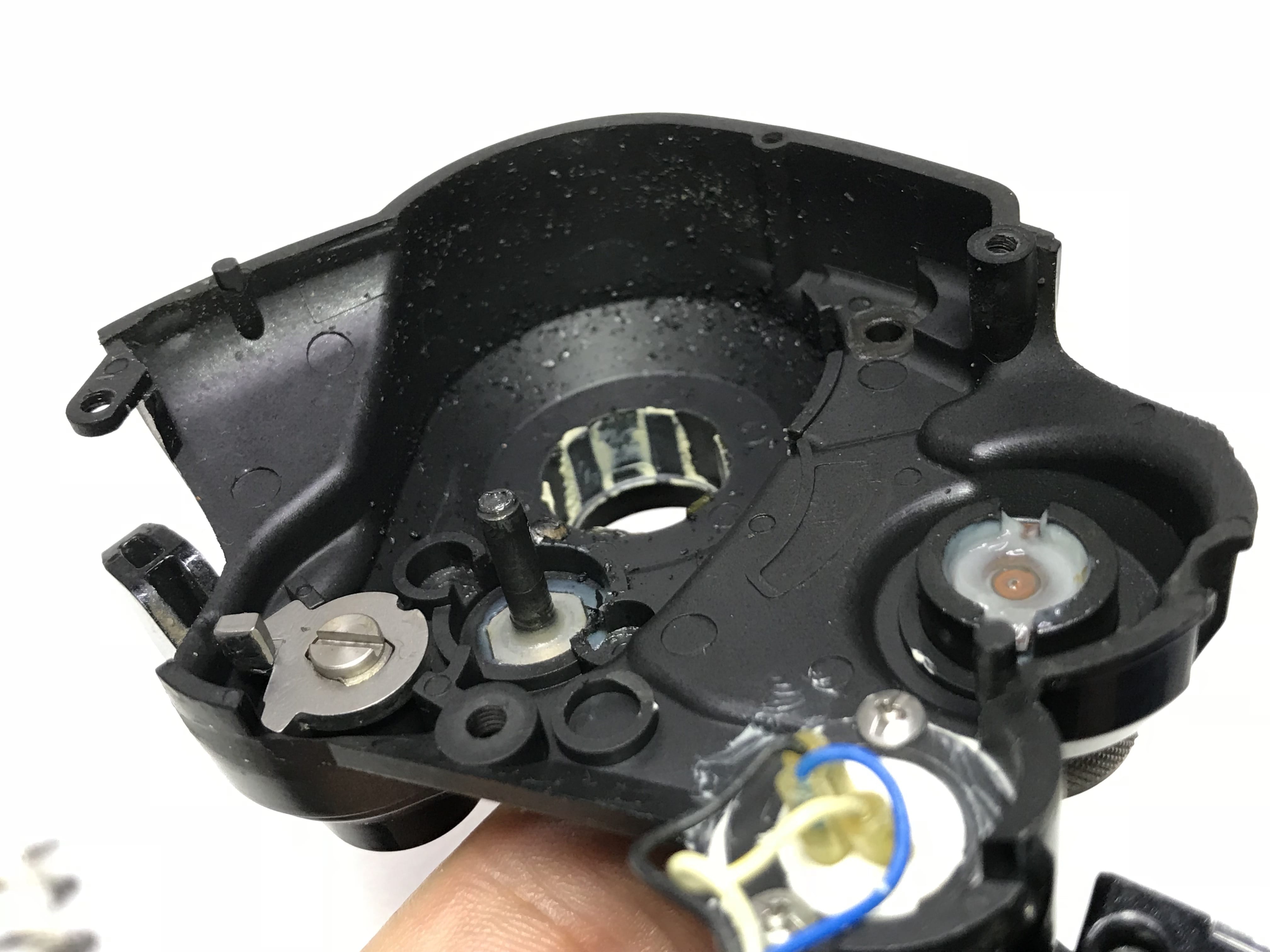

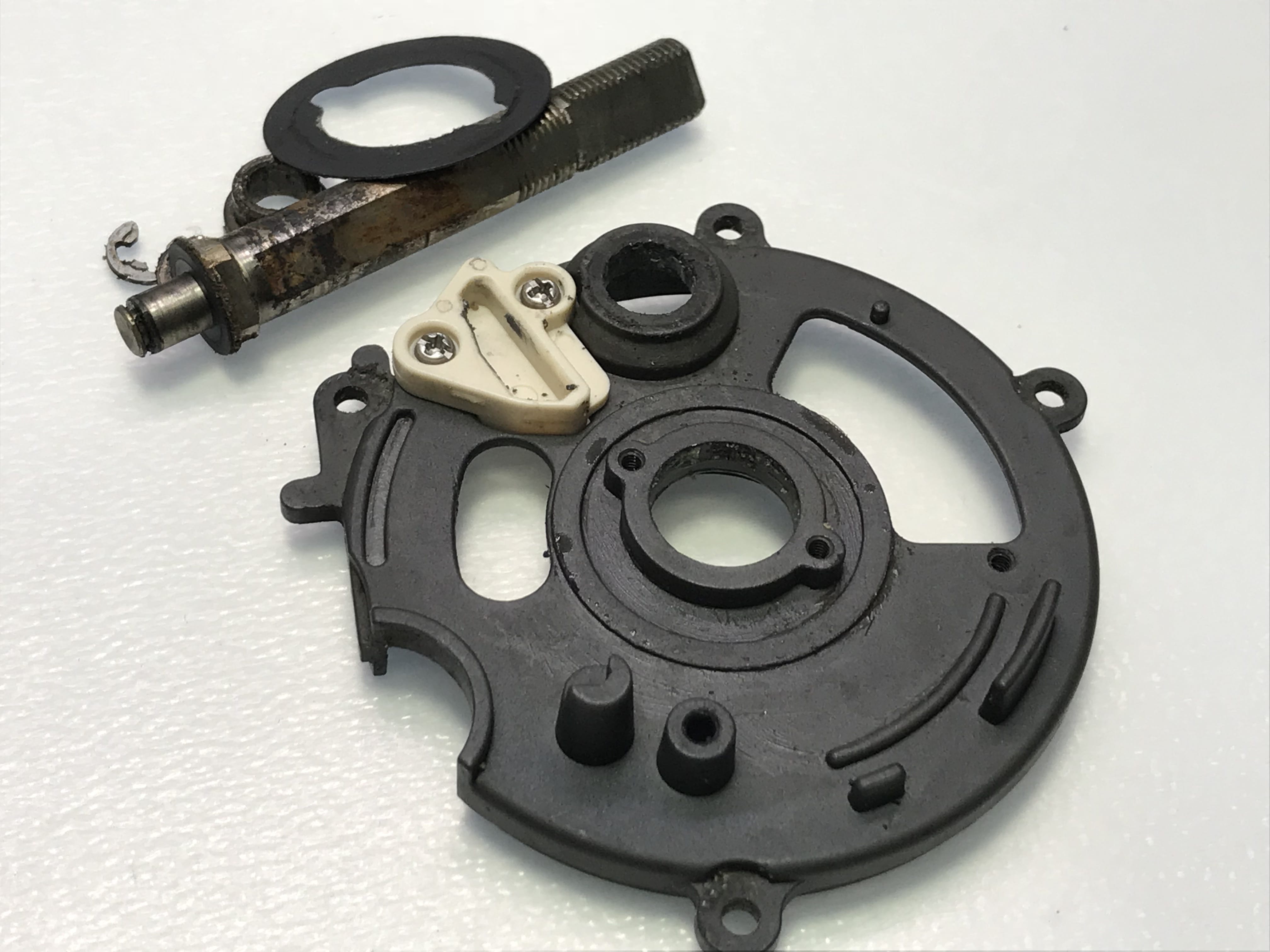

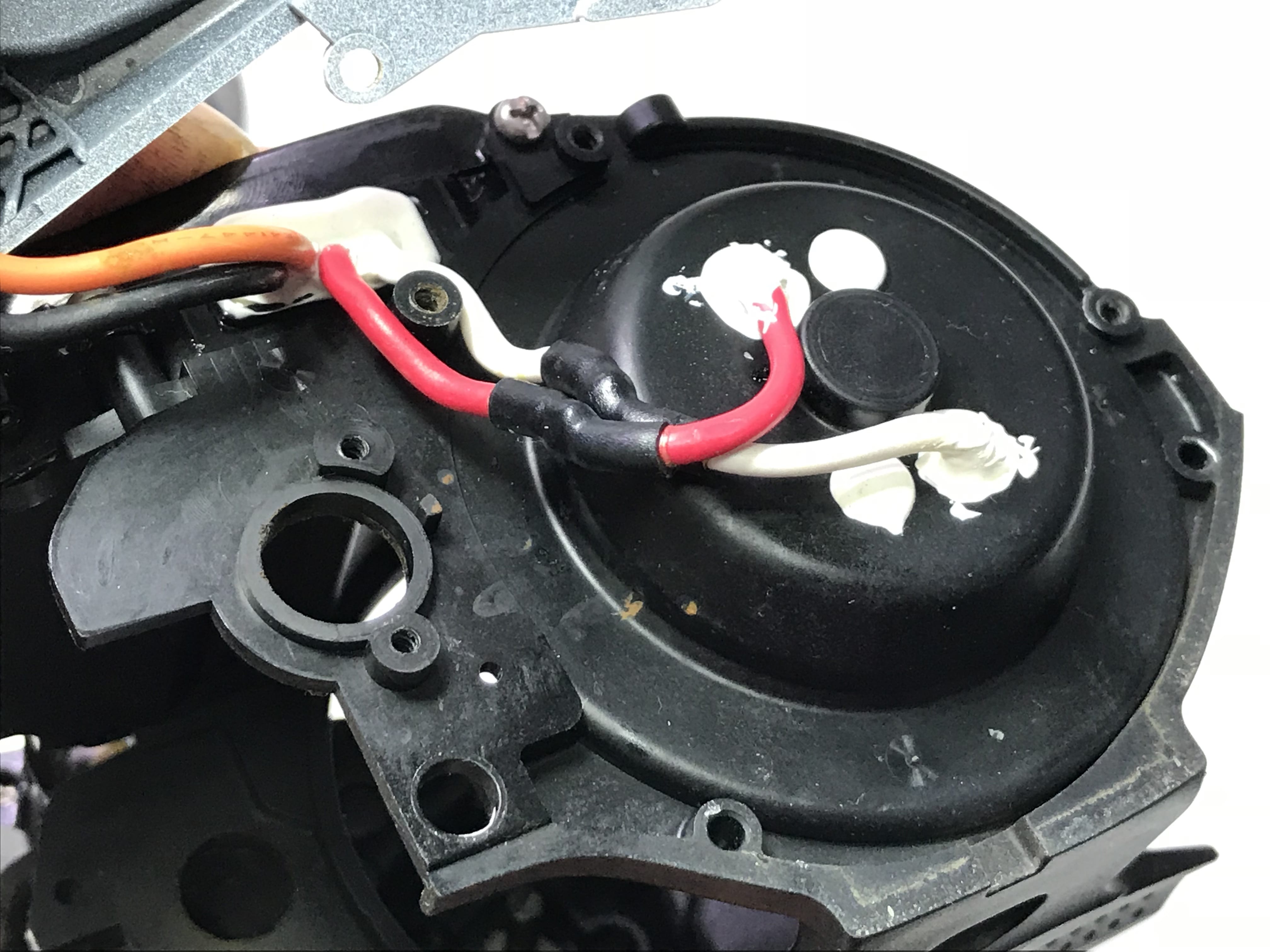

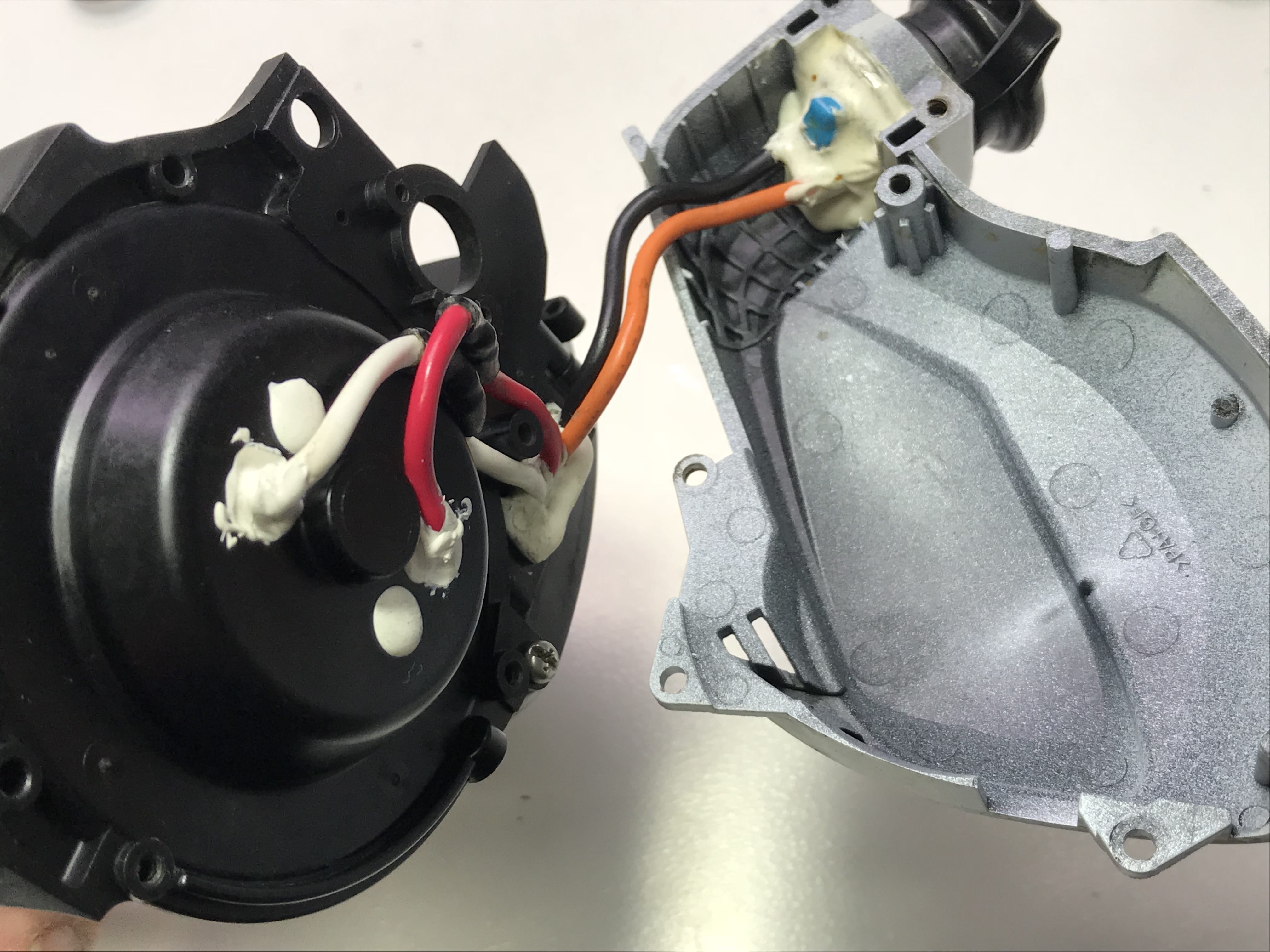

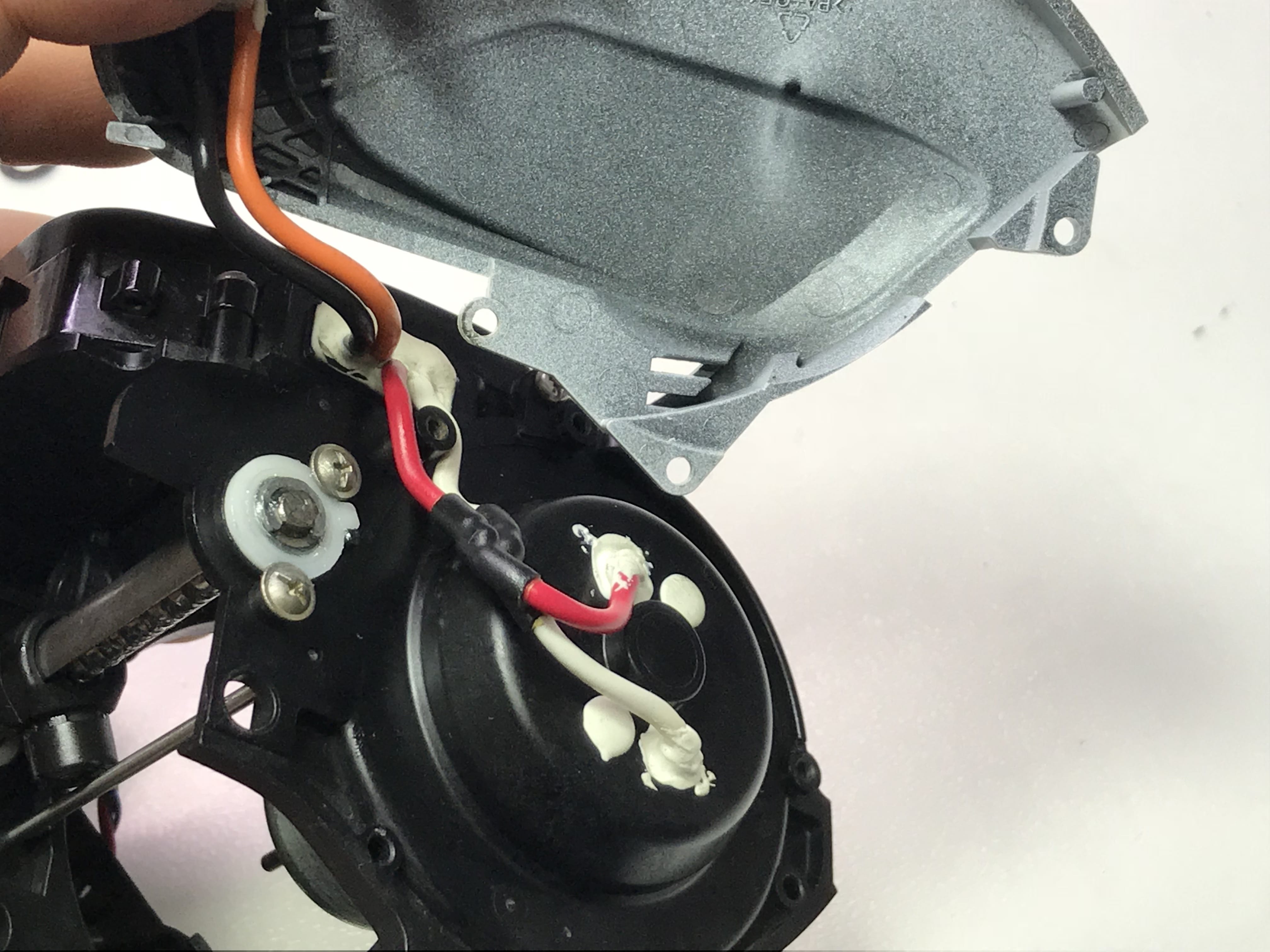

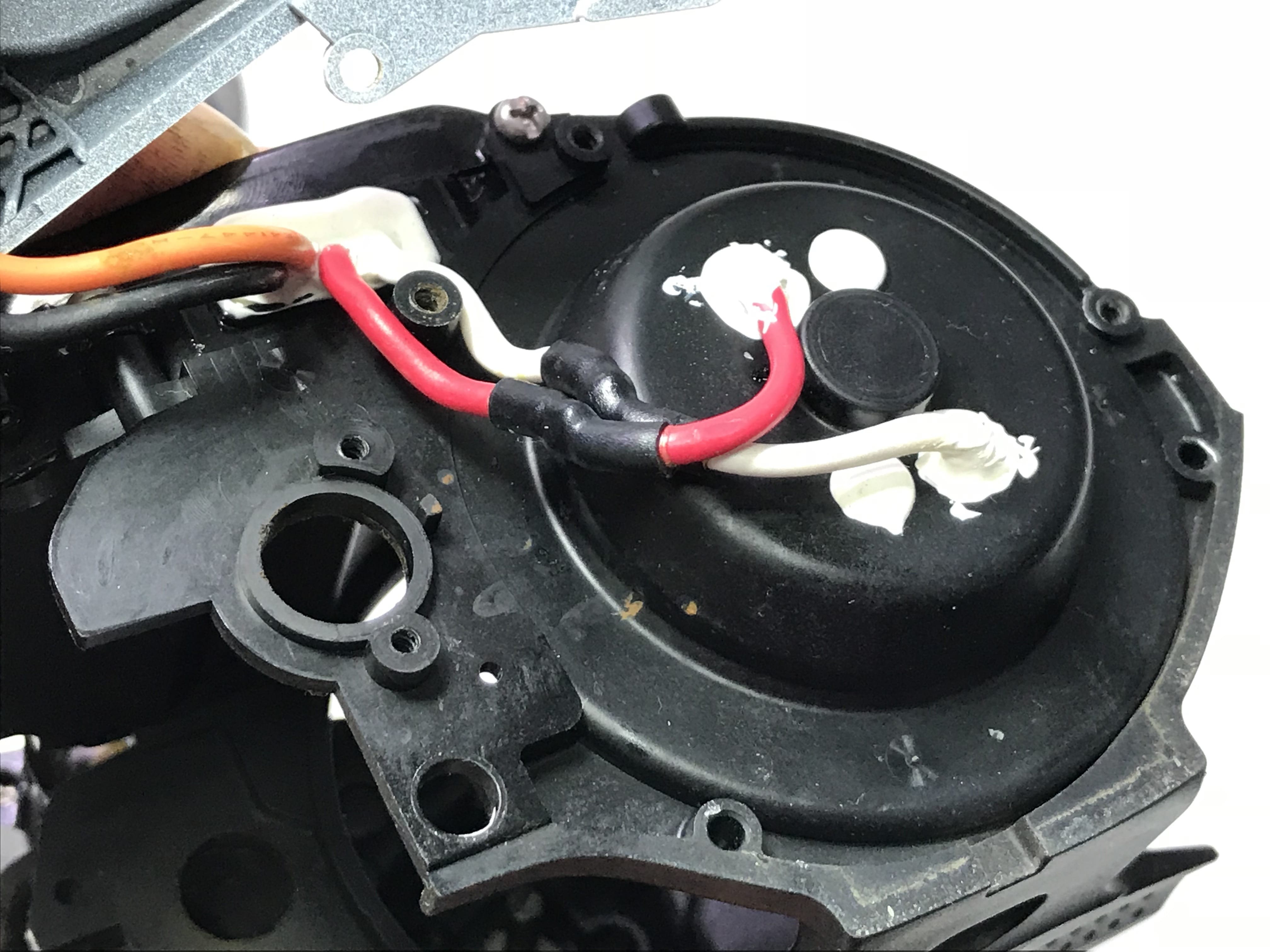

모터쪽커버 조립전 사진 입니다.

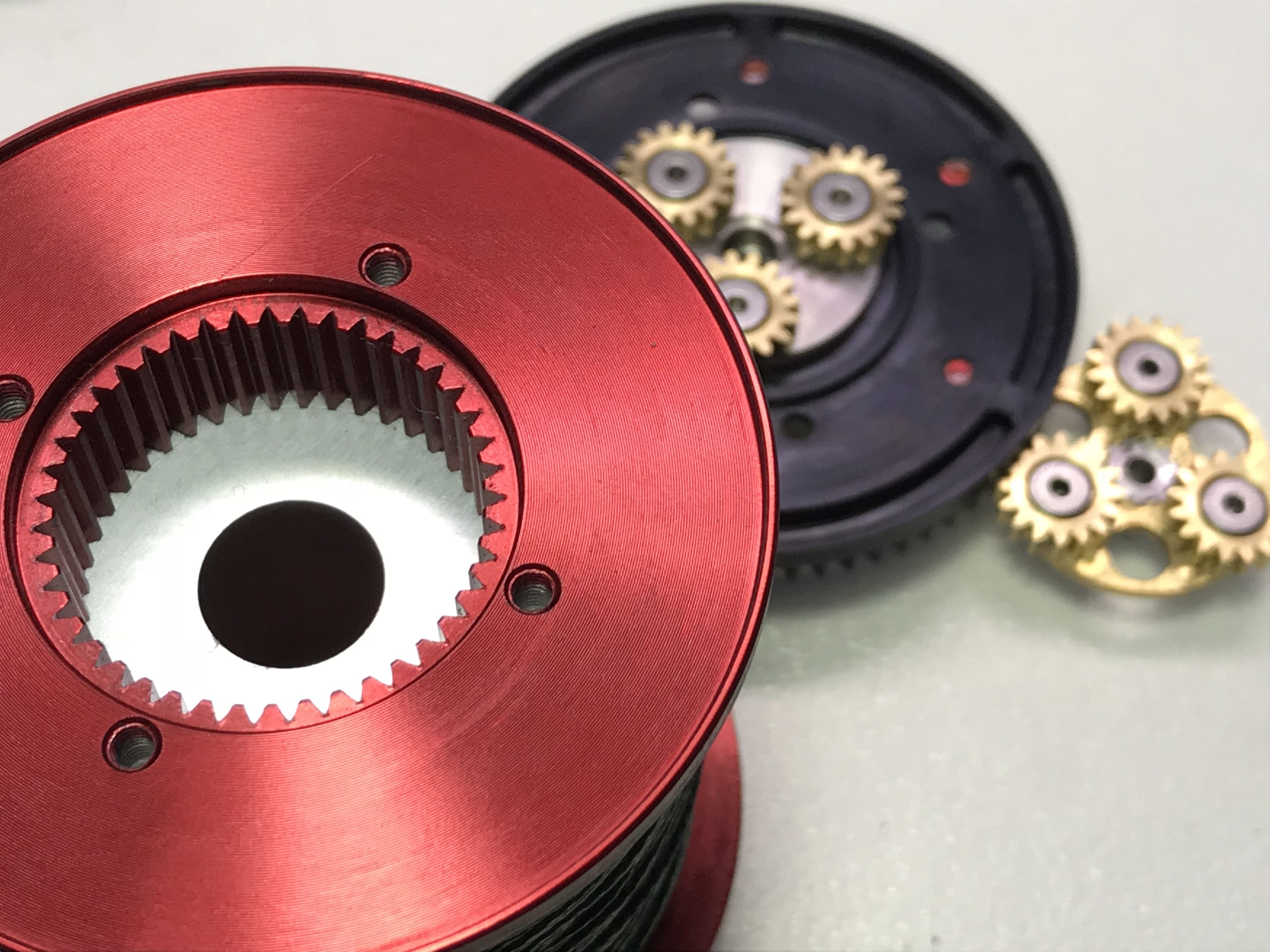

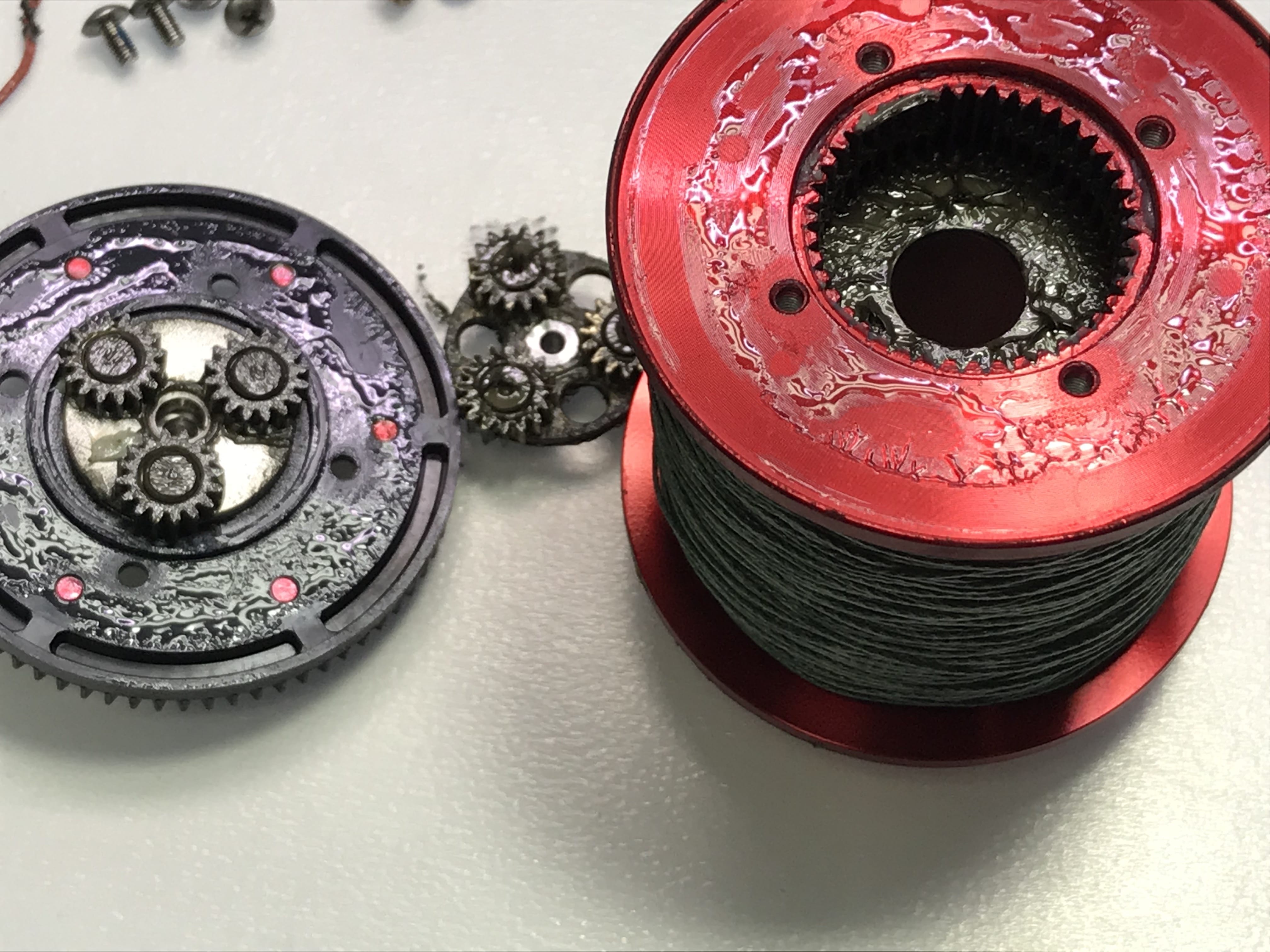

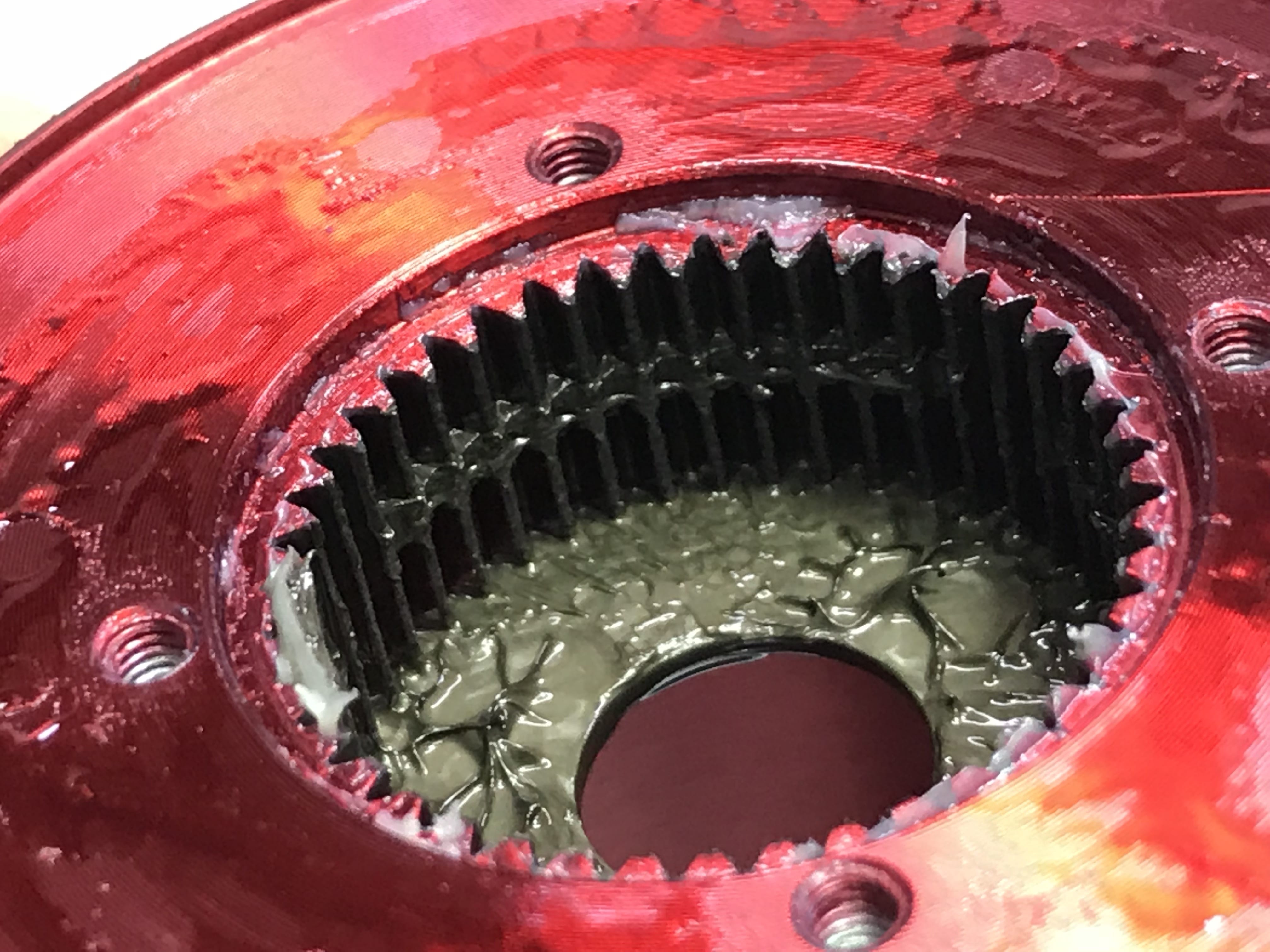

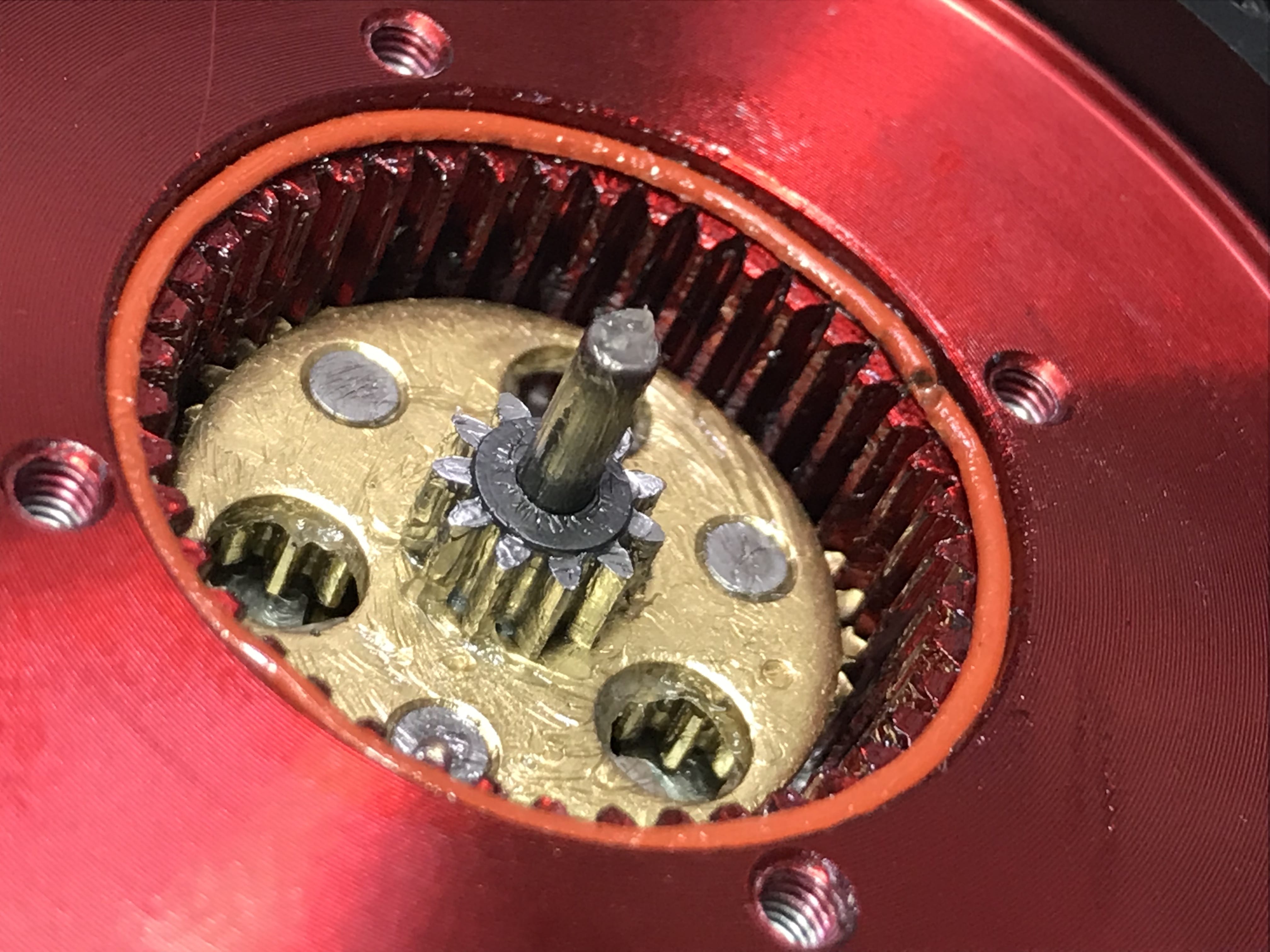

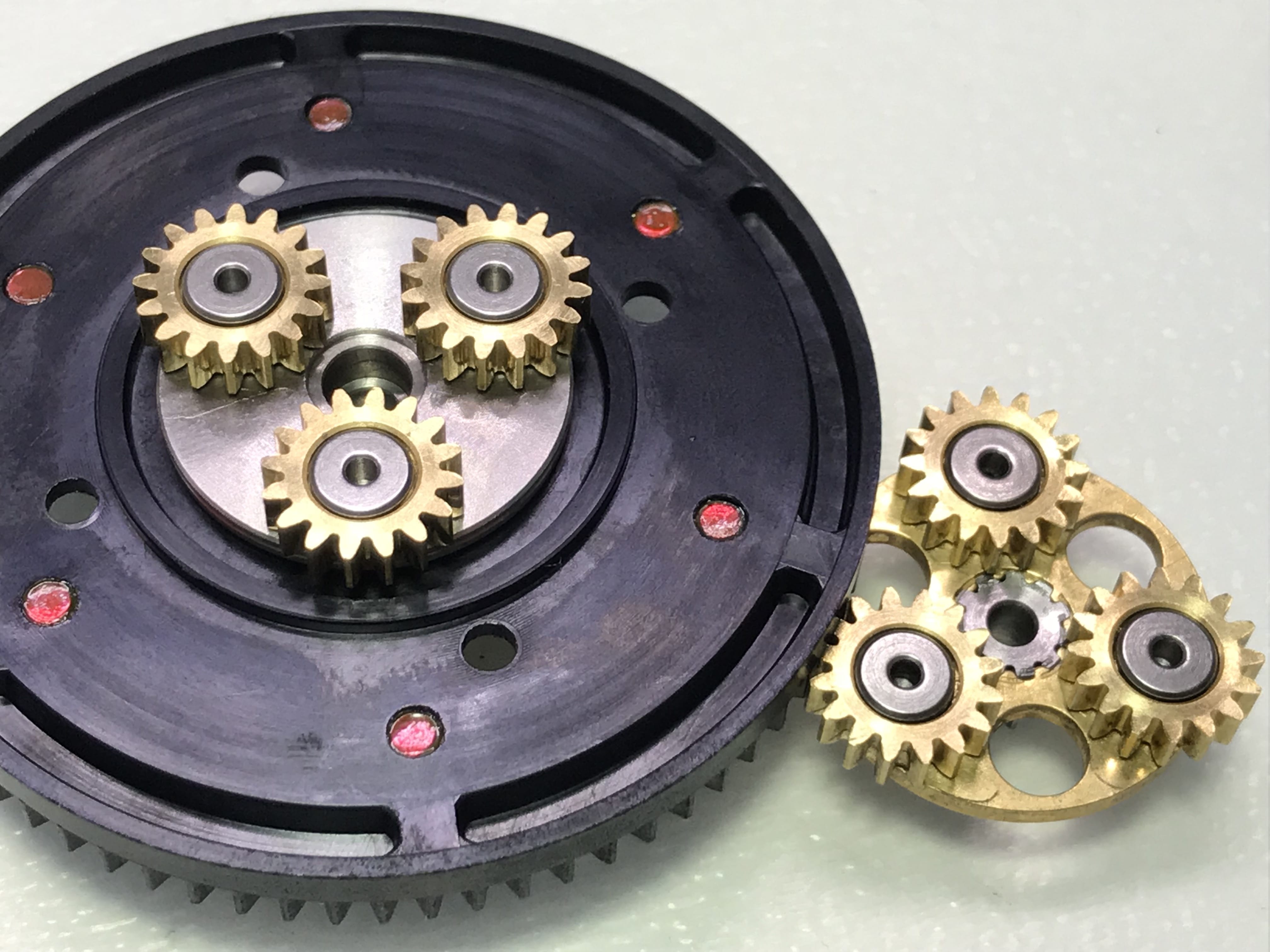

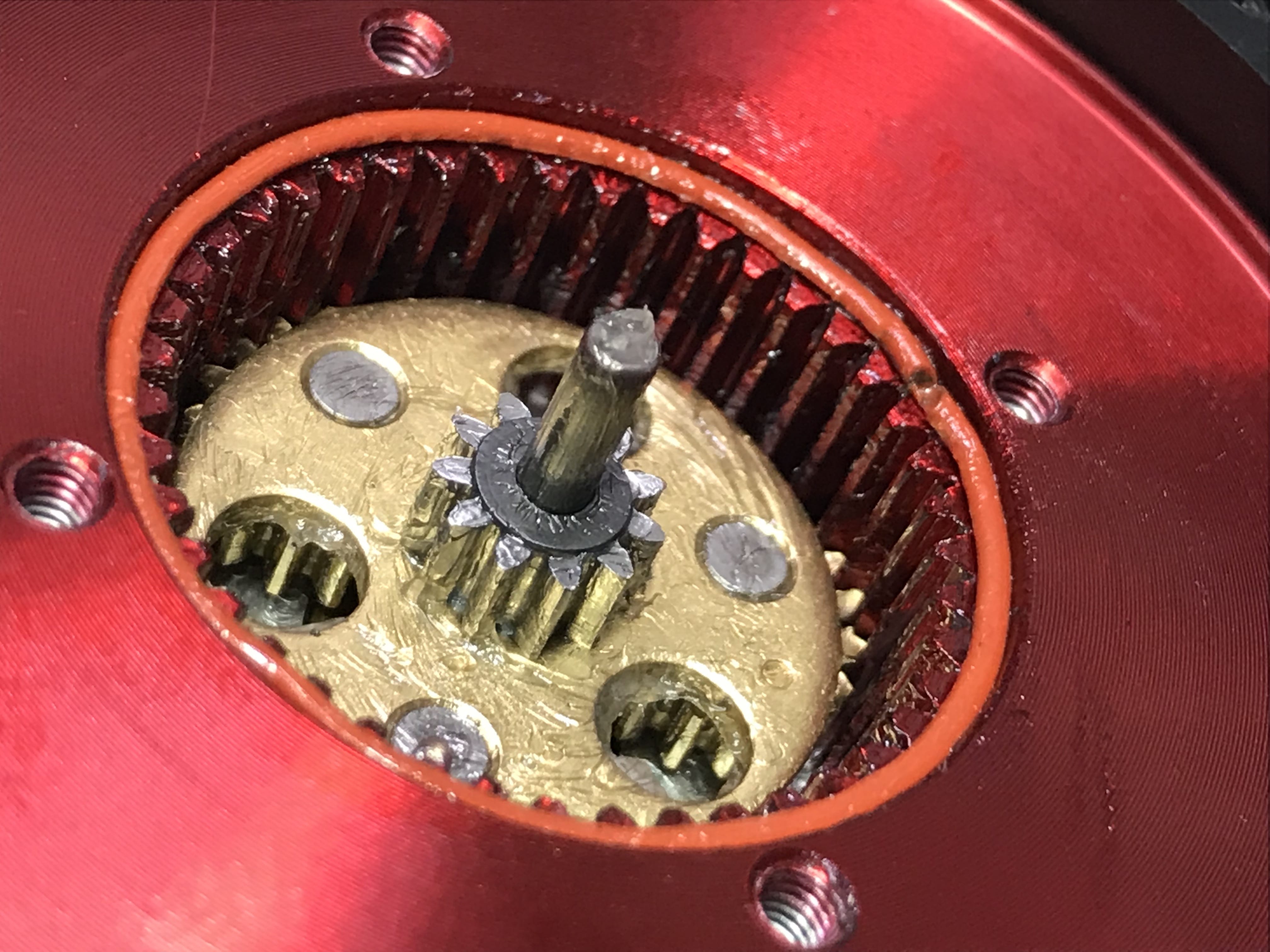

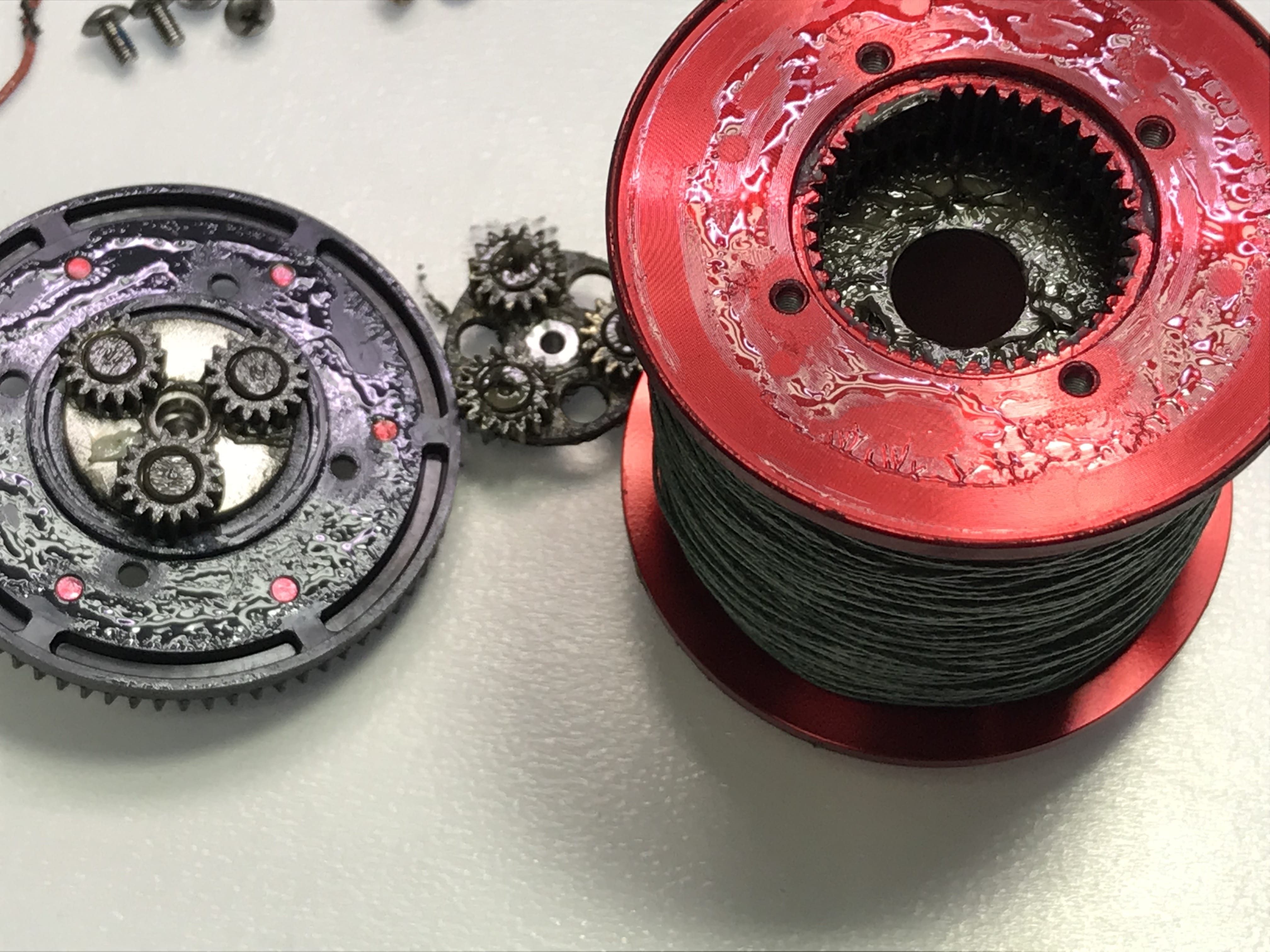

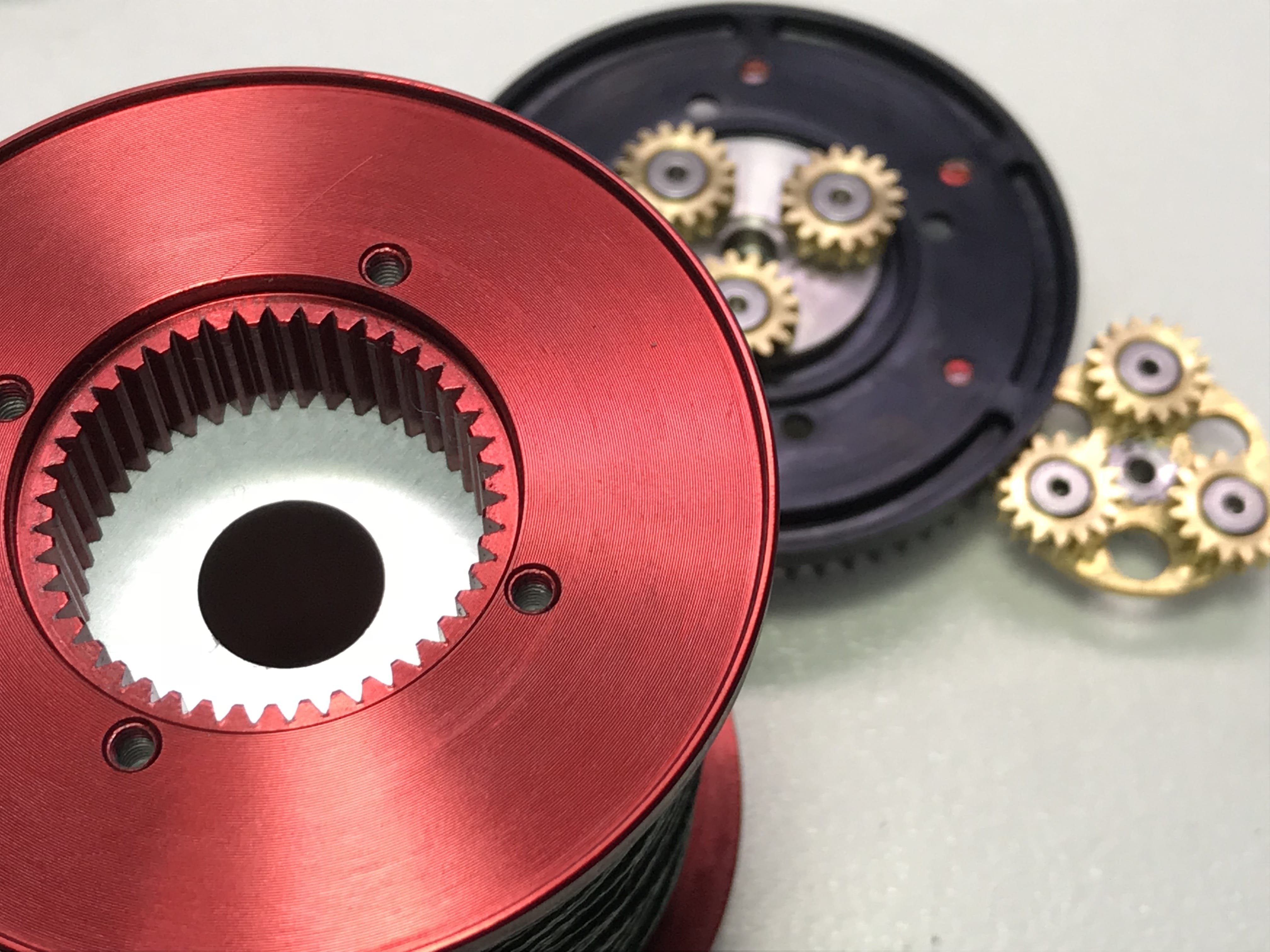

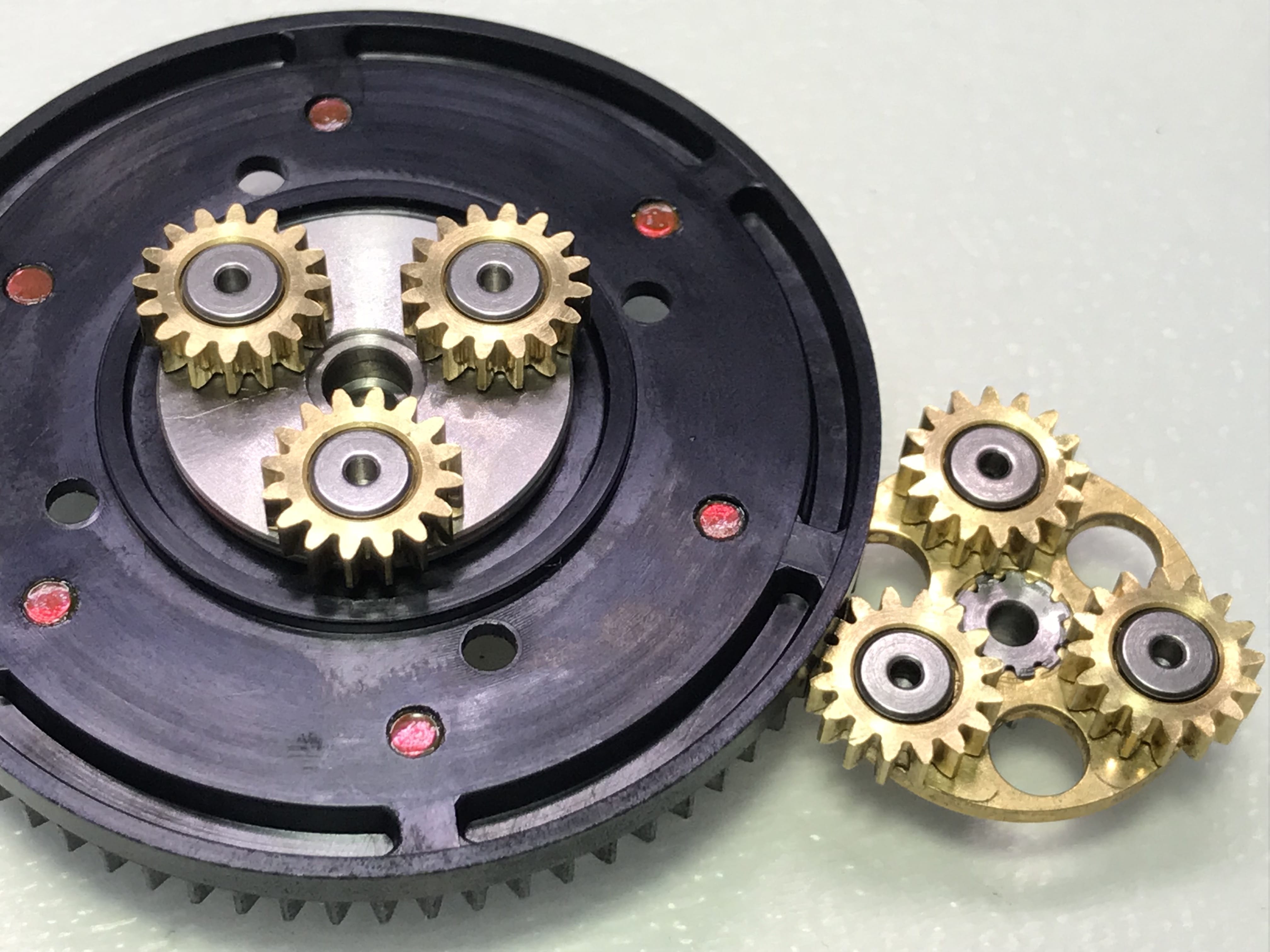

스풀내부 감속기어 조립 사진 입니다.
문제가 있었던 고무 부분 보입니다.
잘 맞는지 확인 후 조립합니다.
스풀까지 조립 하니 거의 끝이 보입니다.

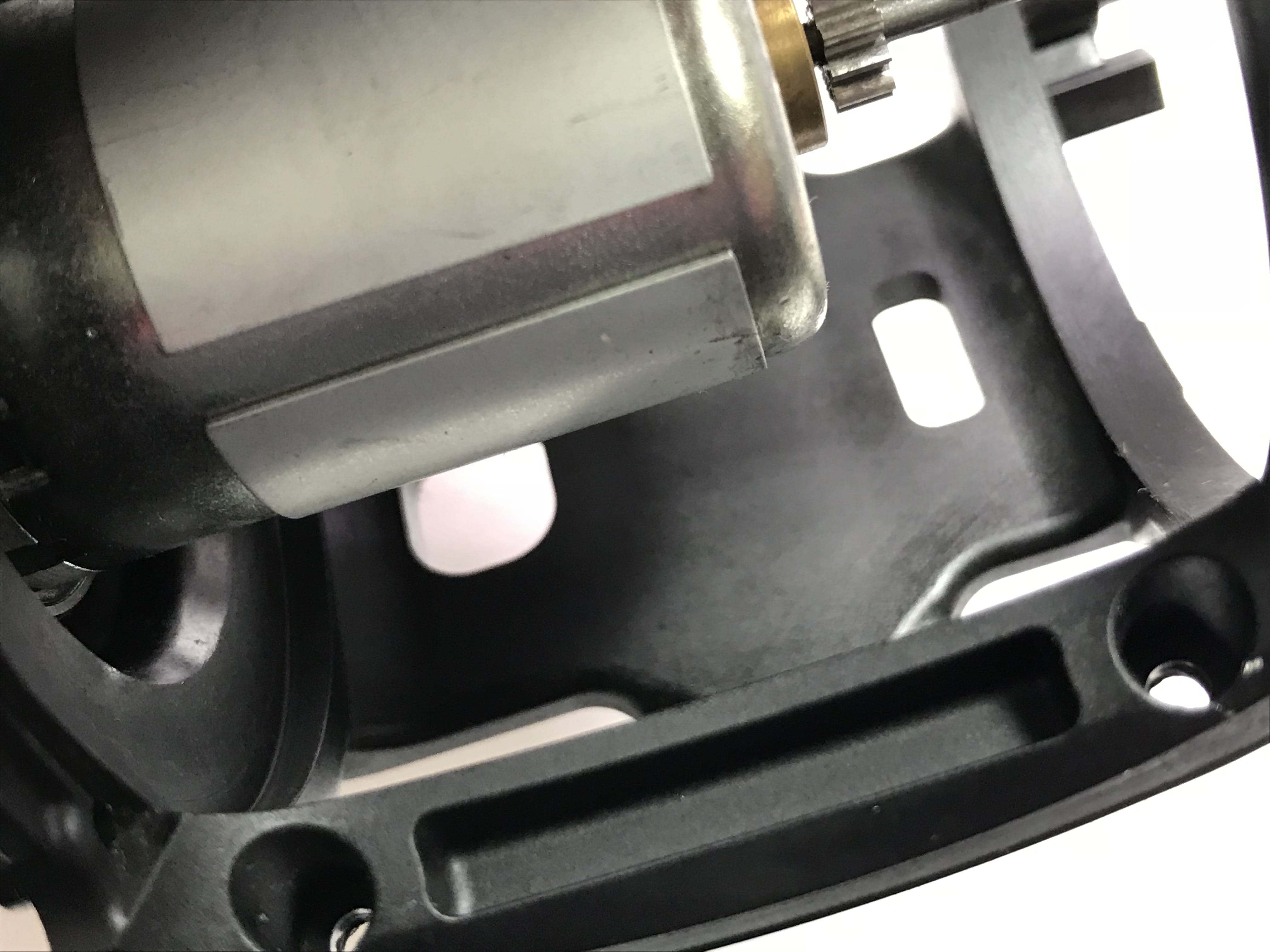

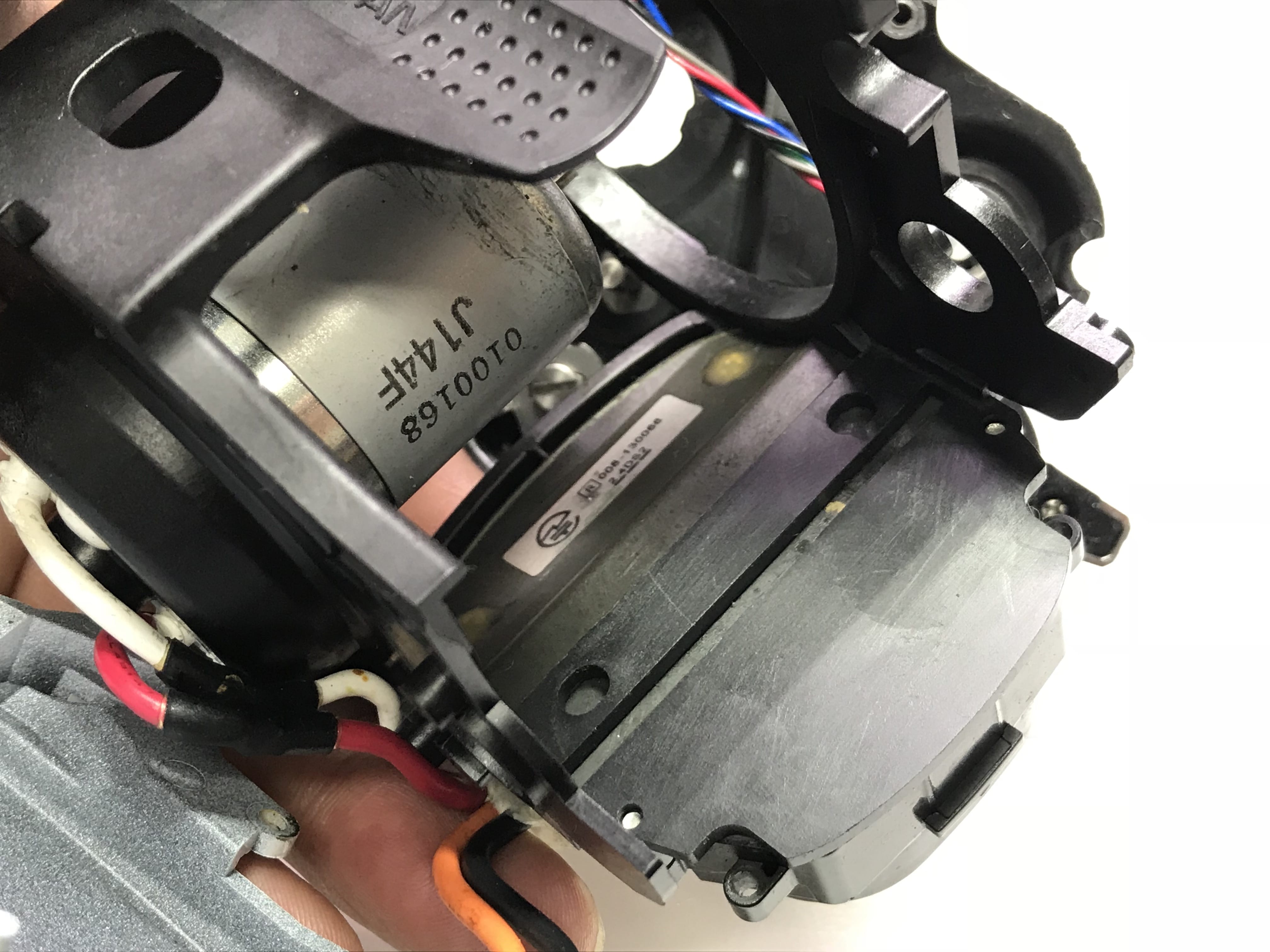

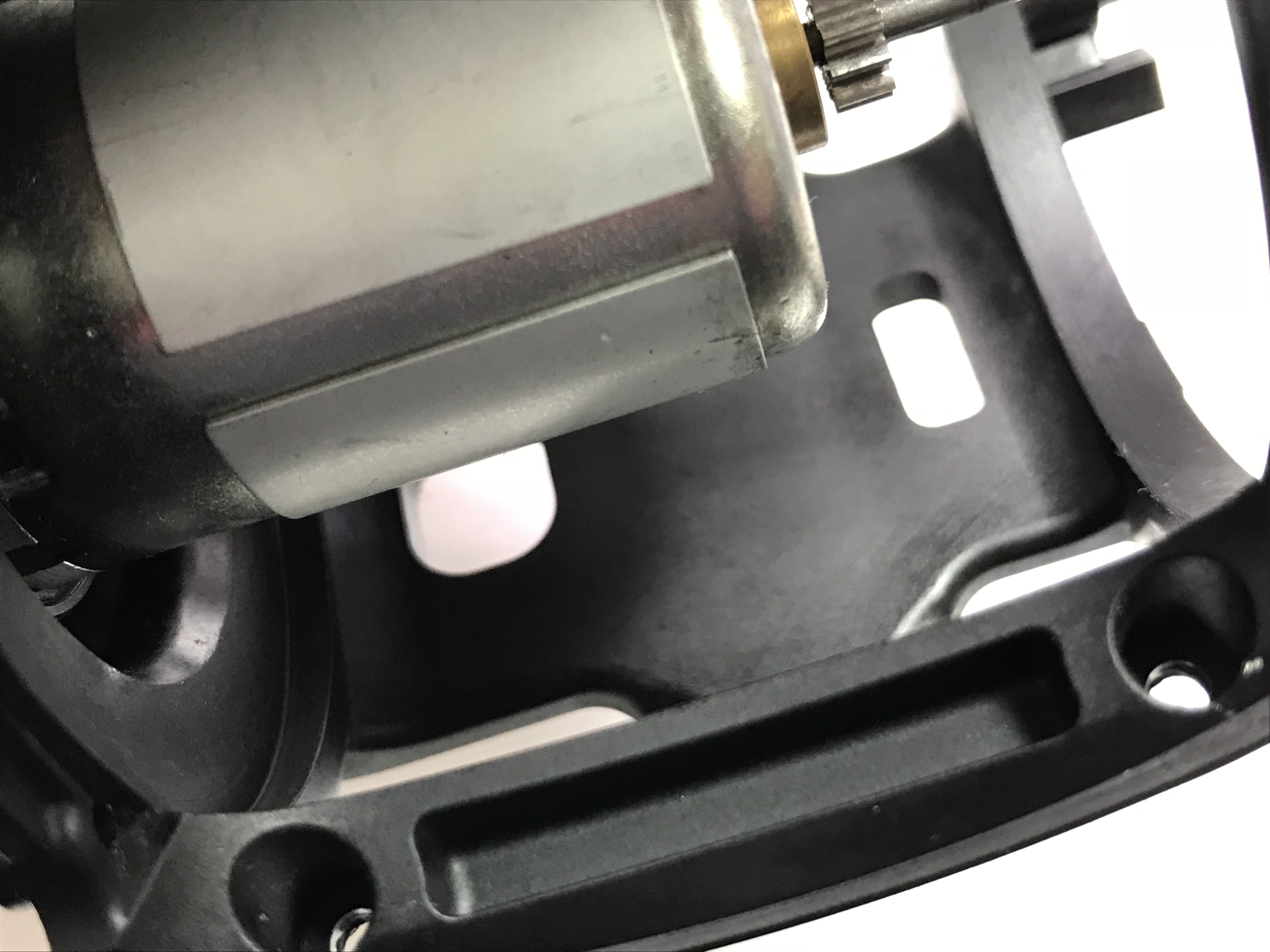

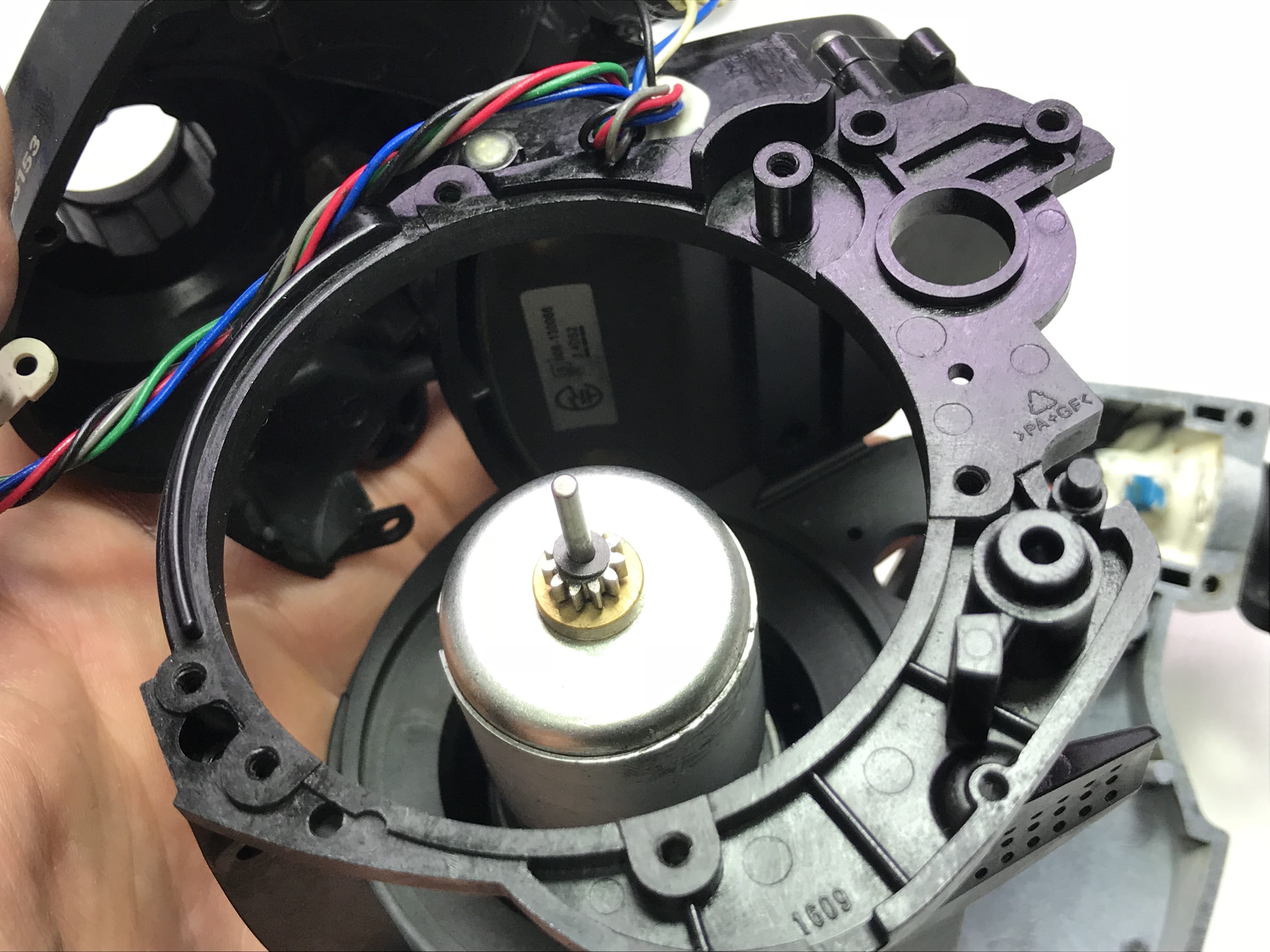

모터에 있는 대형베어링에 오일도 한방울 넣어 드렸습니다.

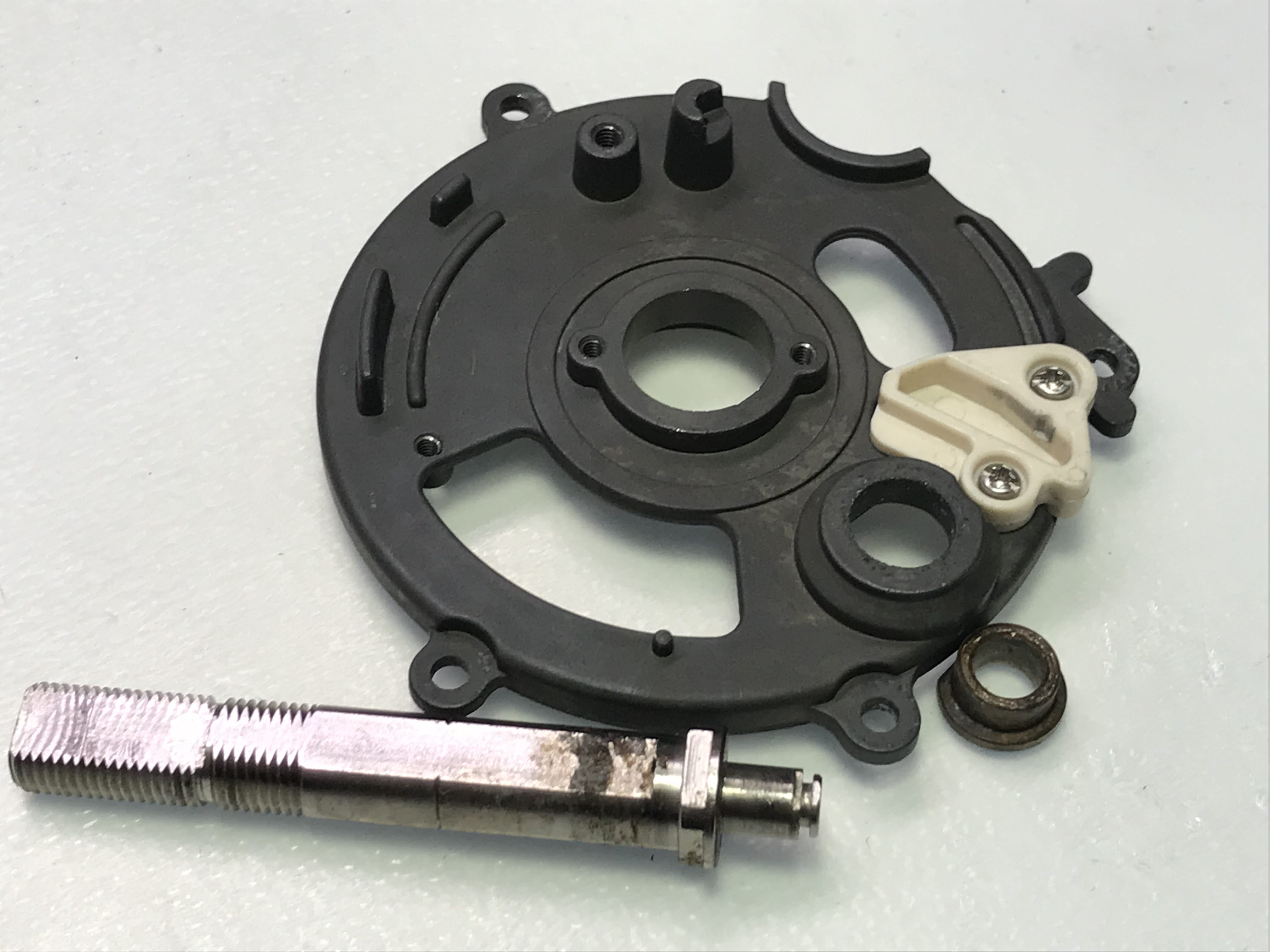

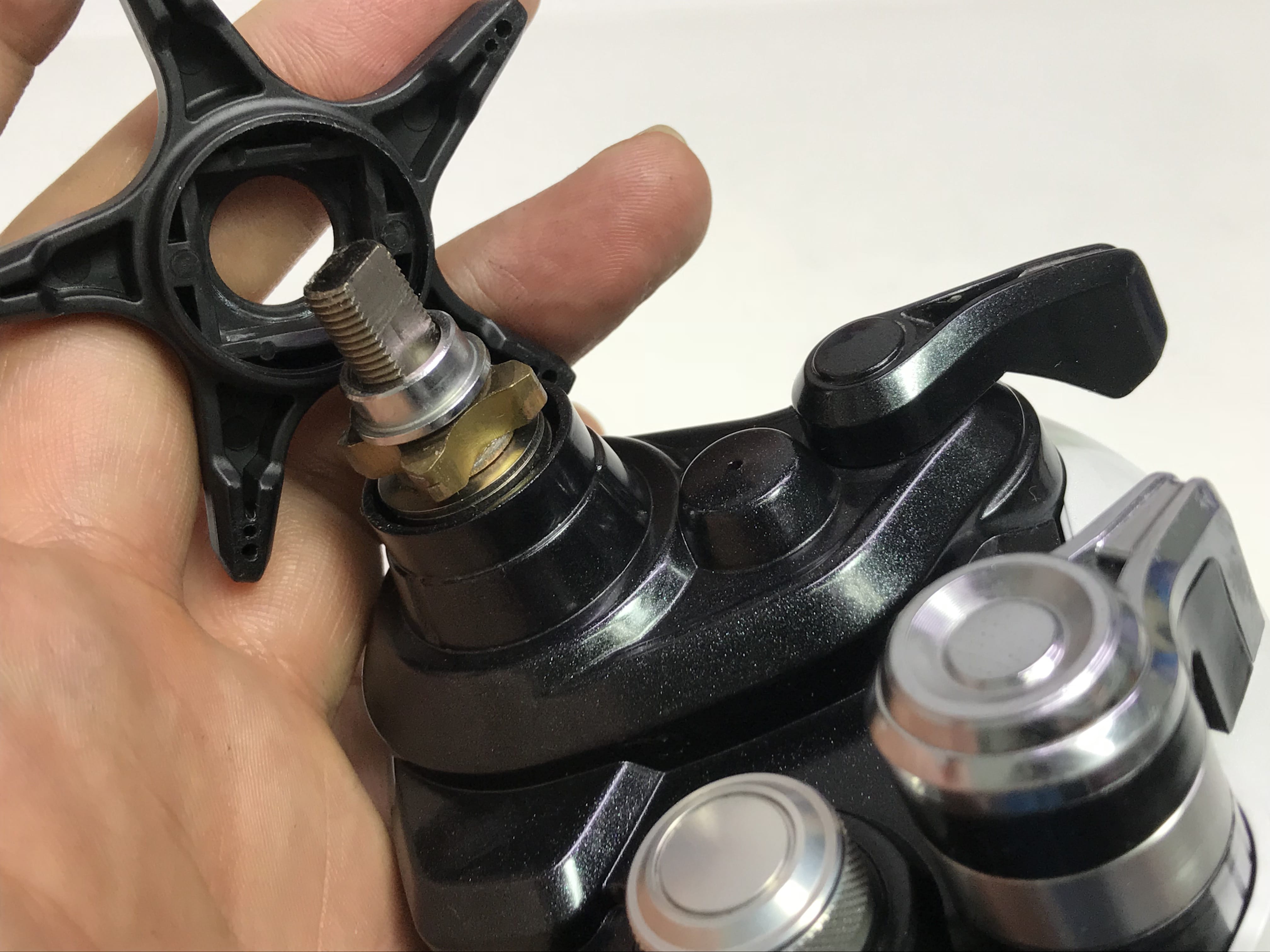

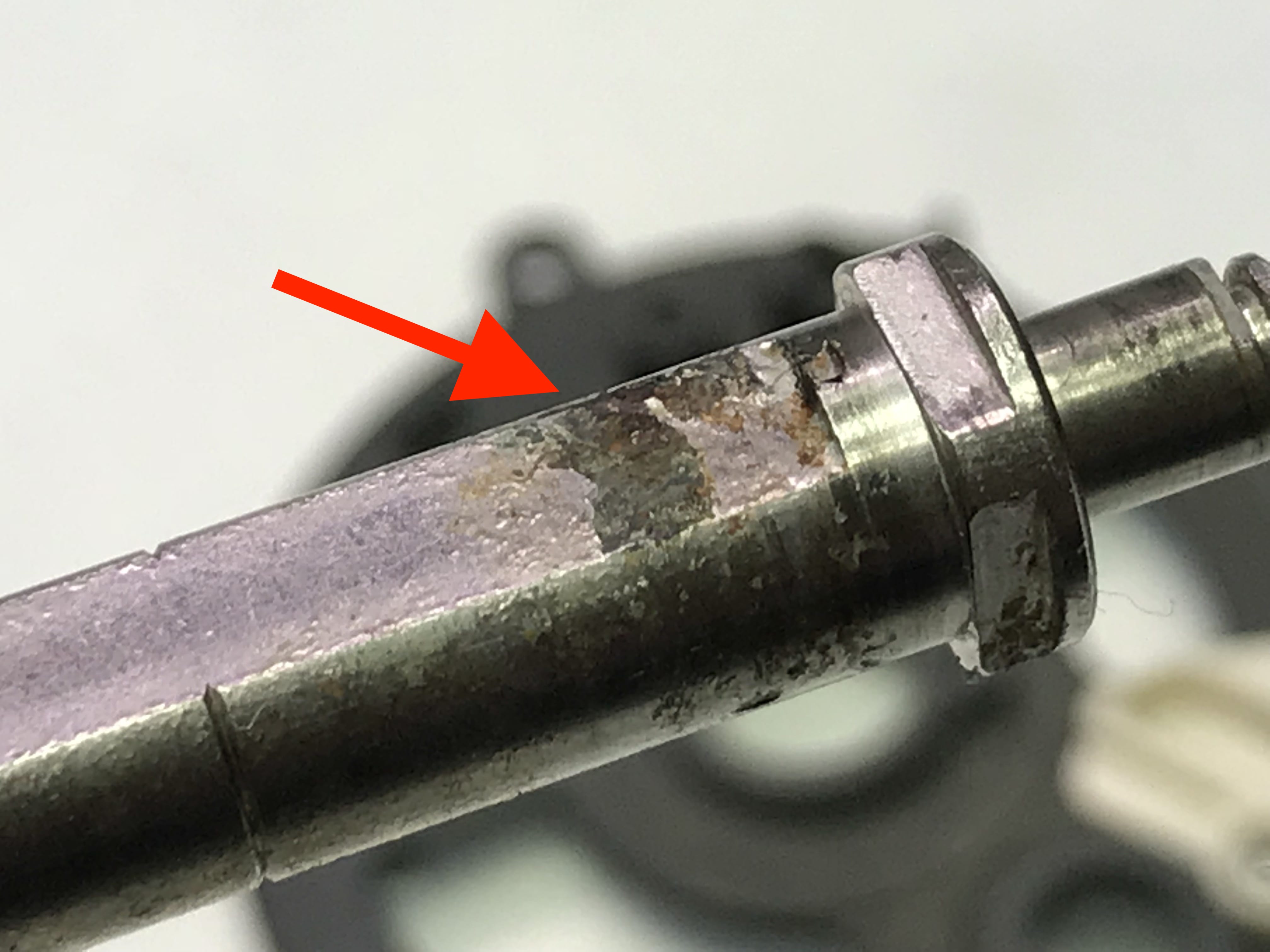

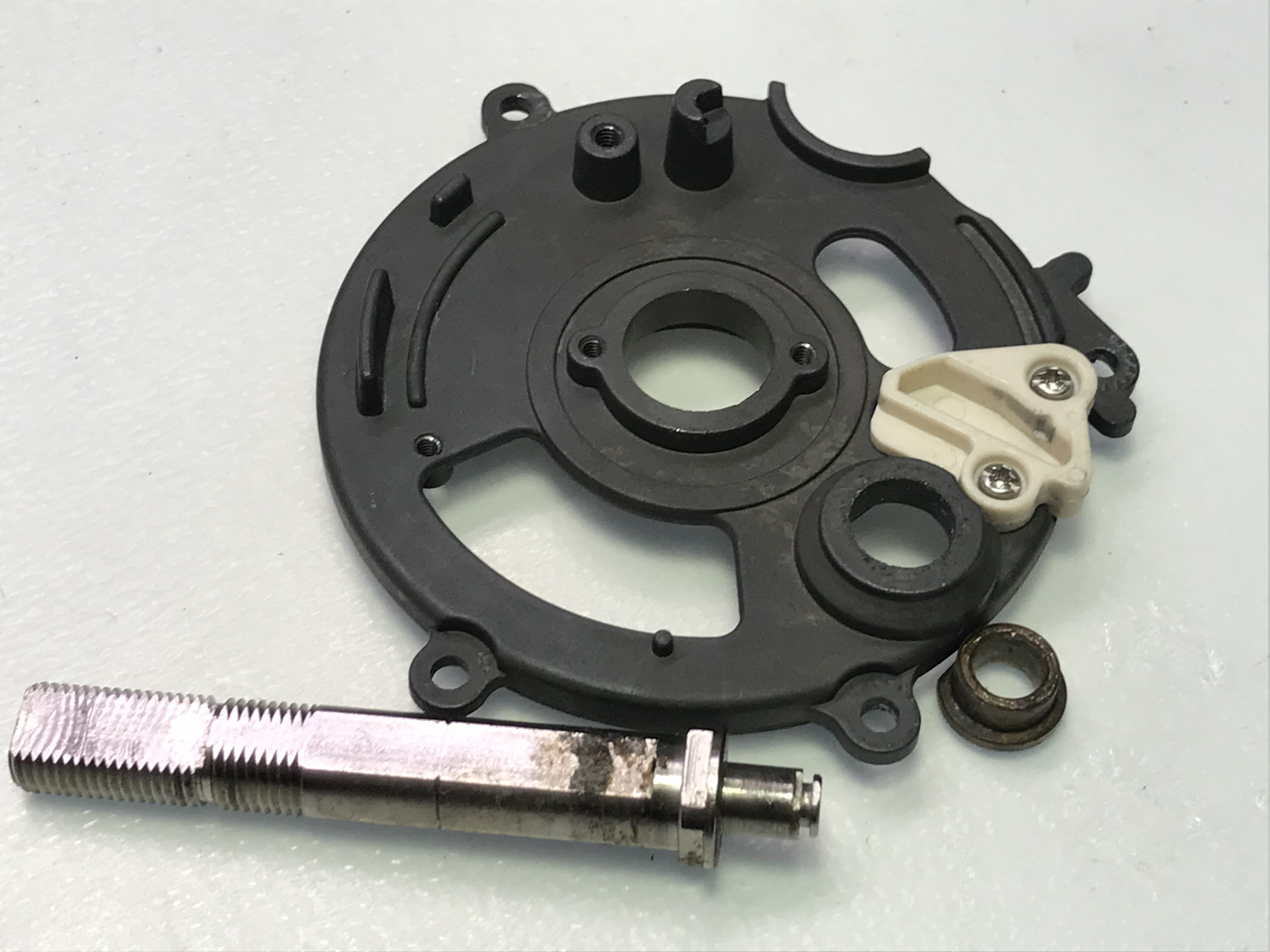

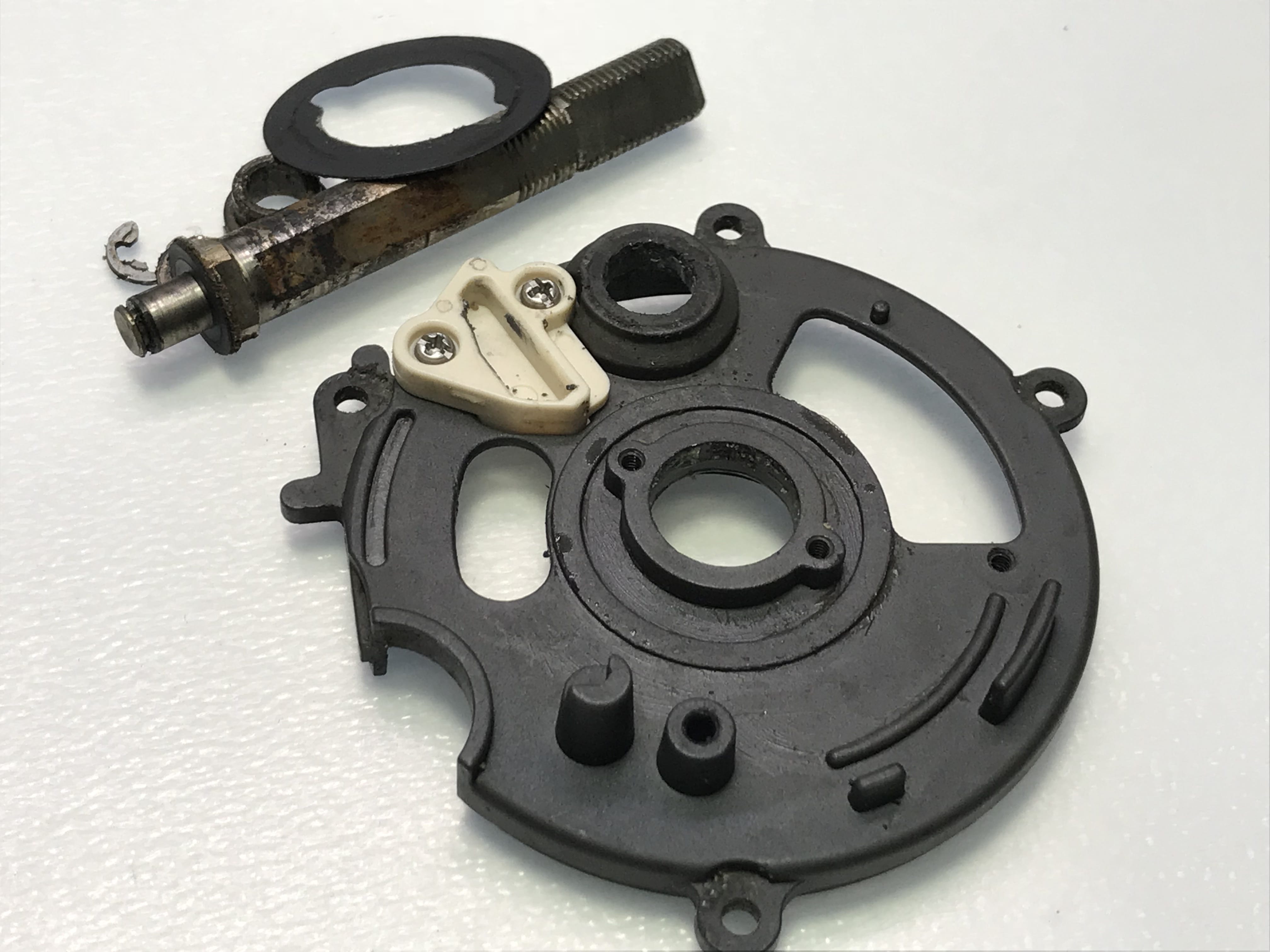

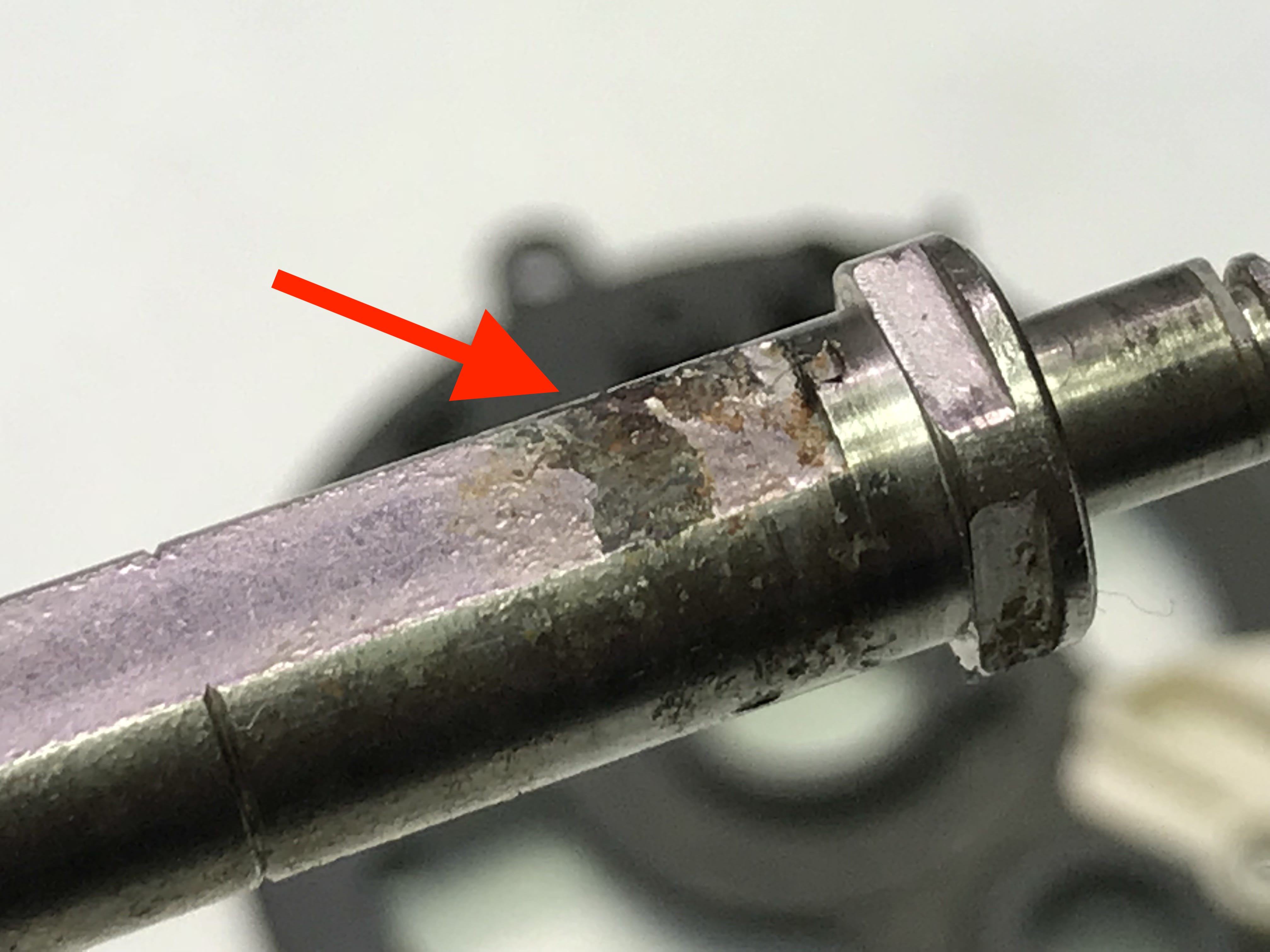

메인기언 샤프트 축 약간 녹이 보입니다.

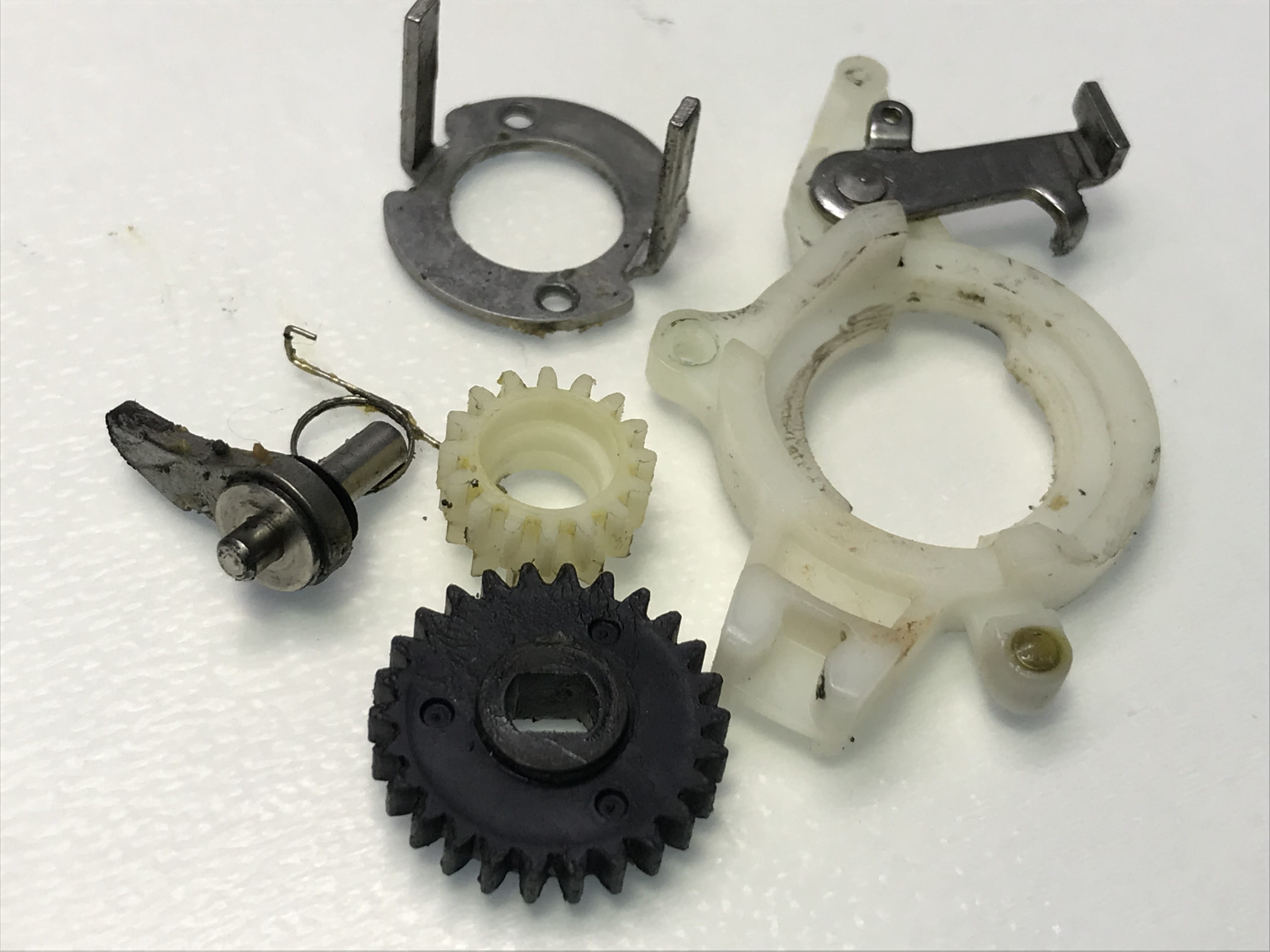

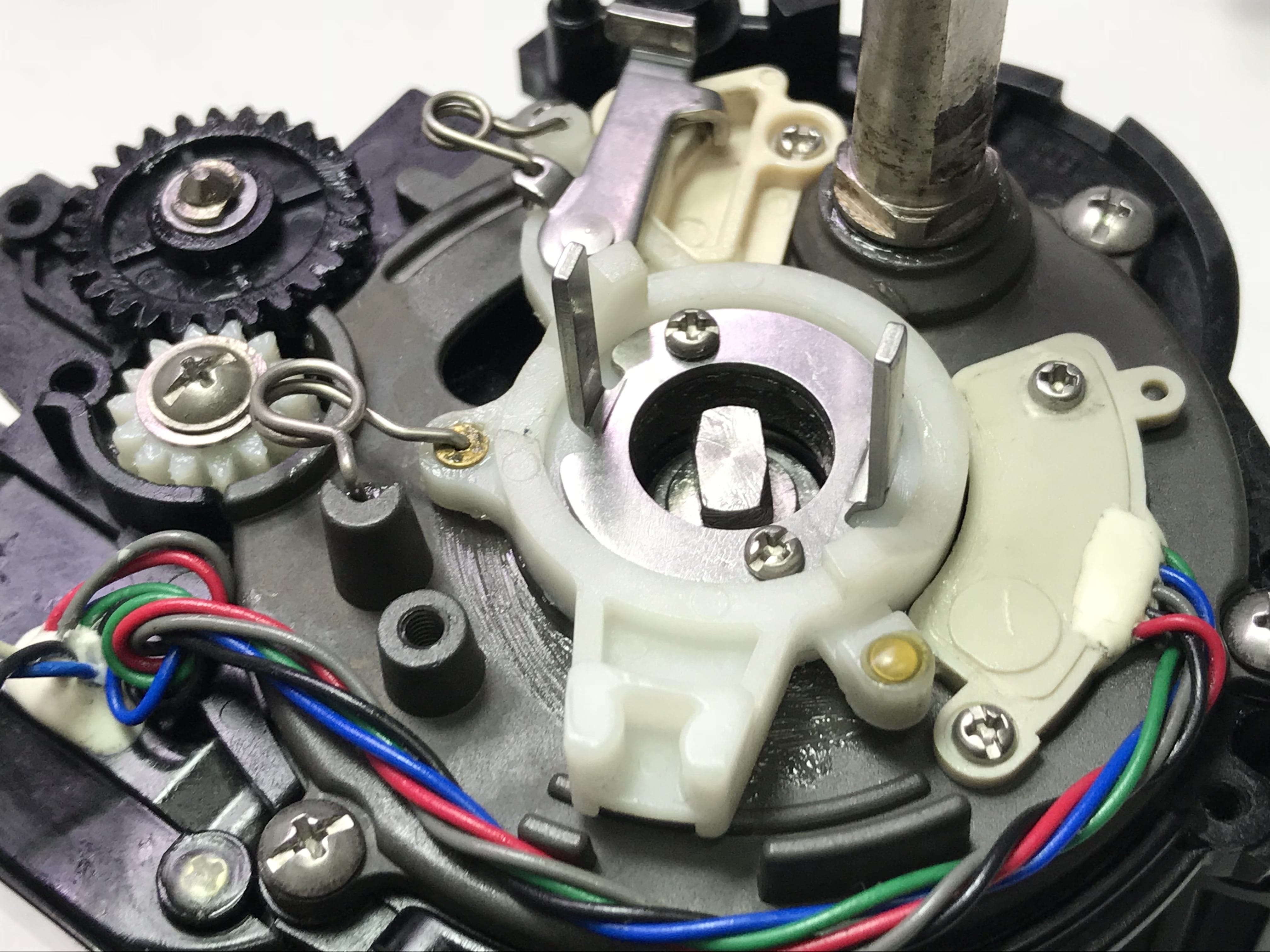

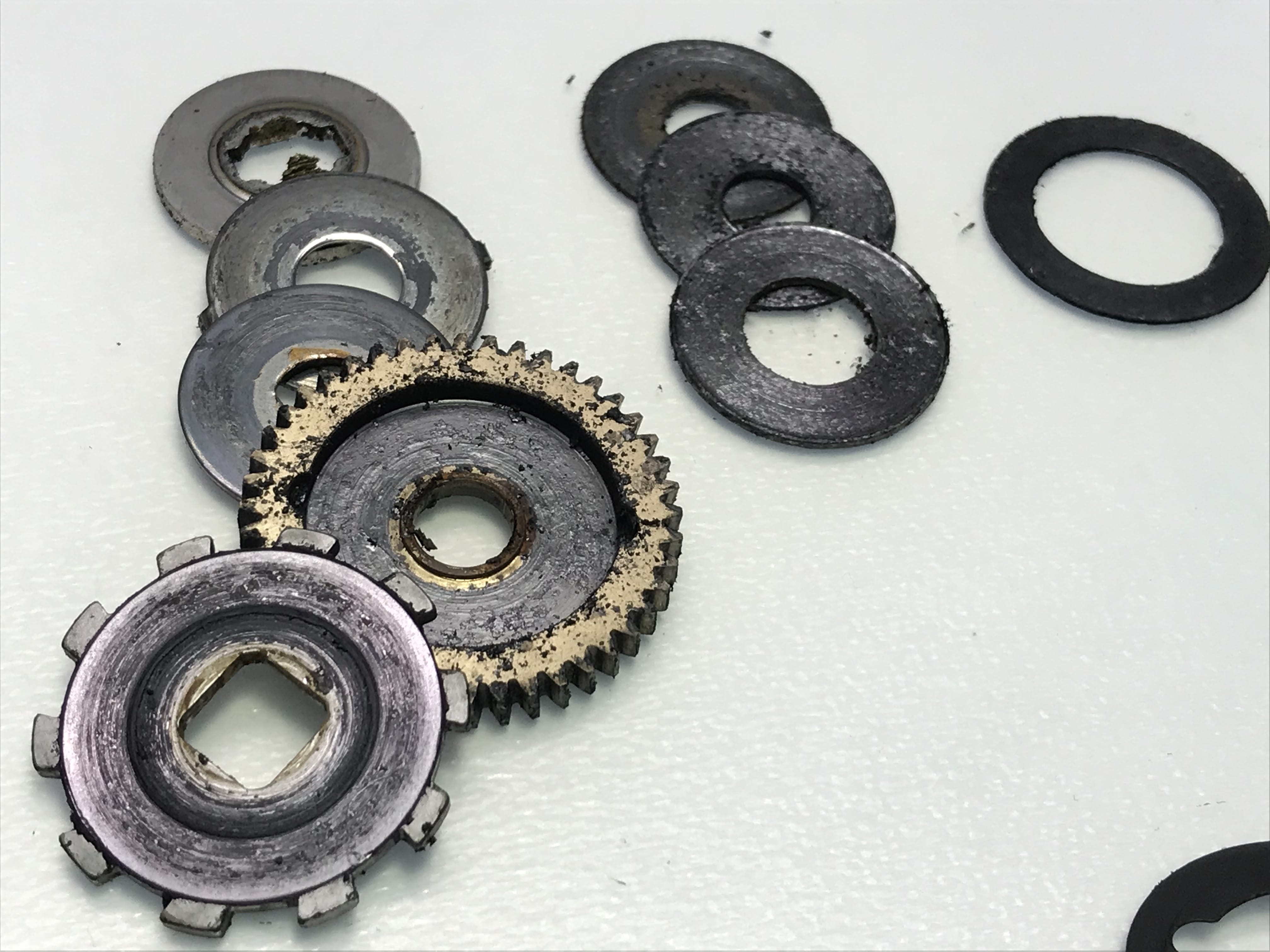

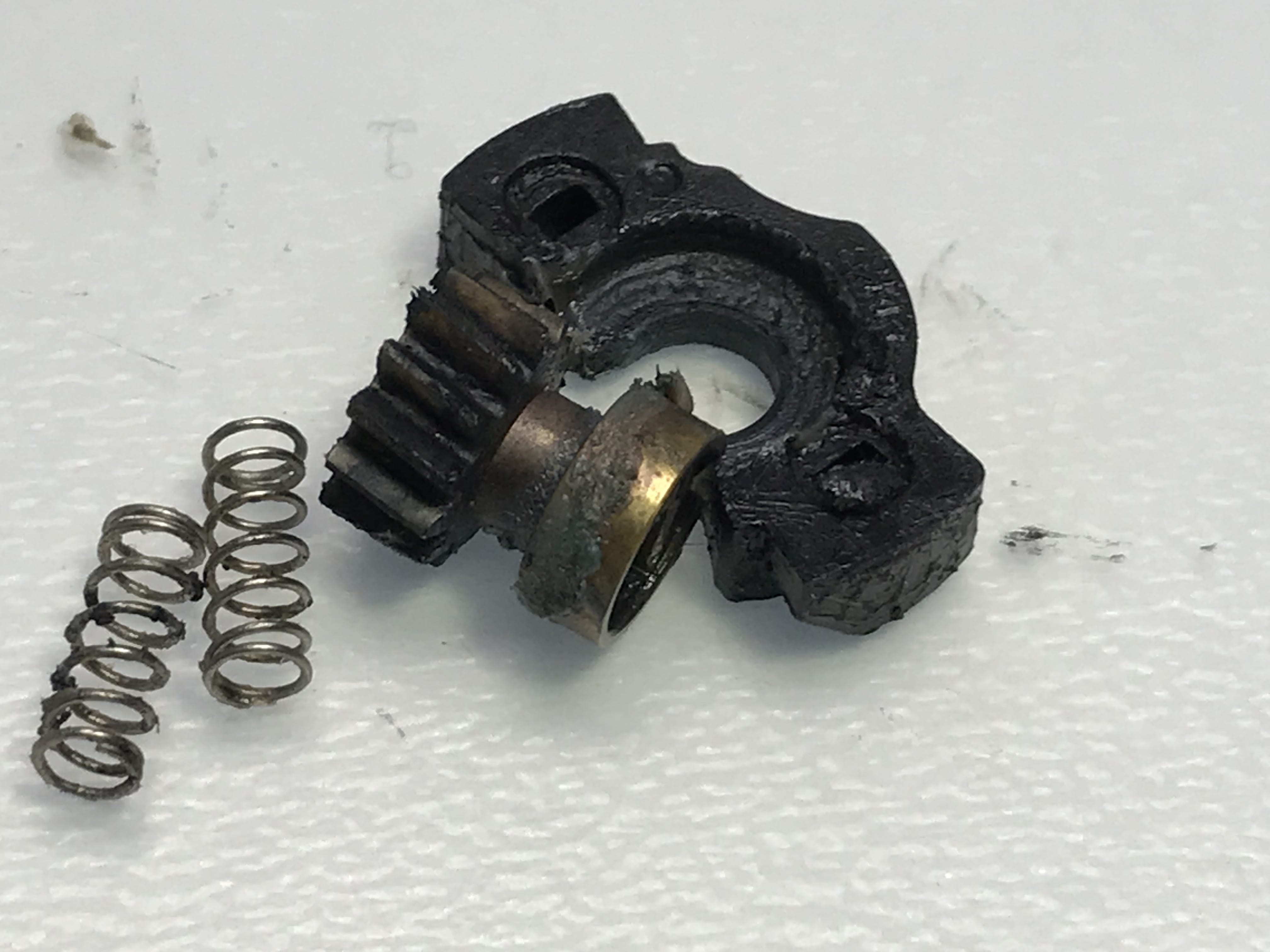

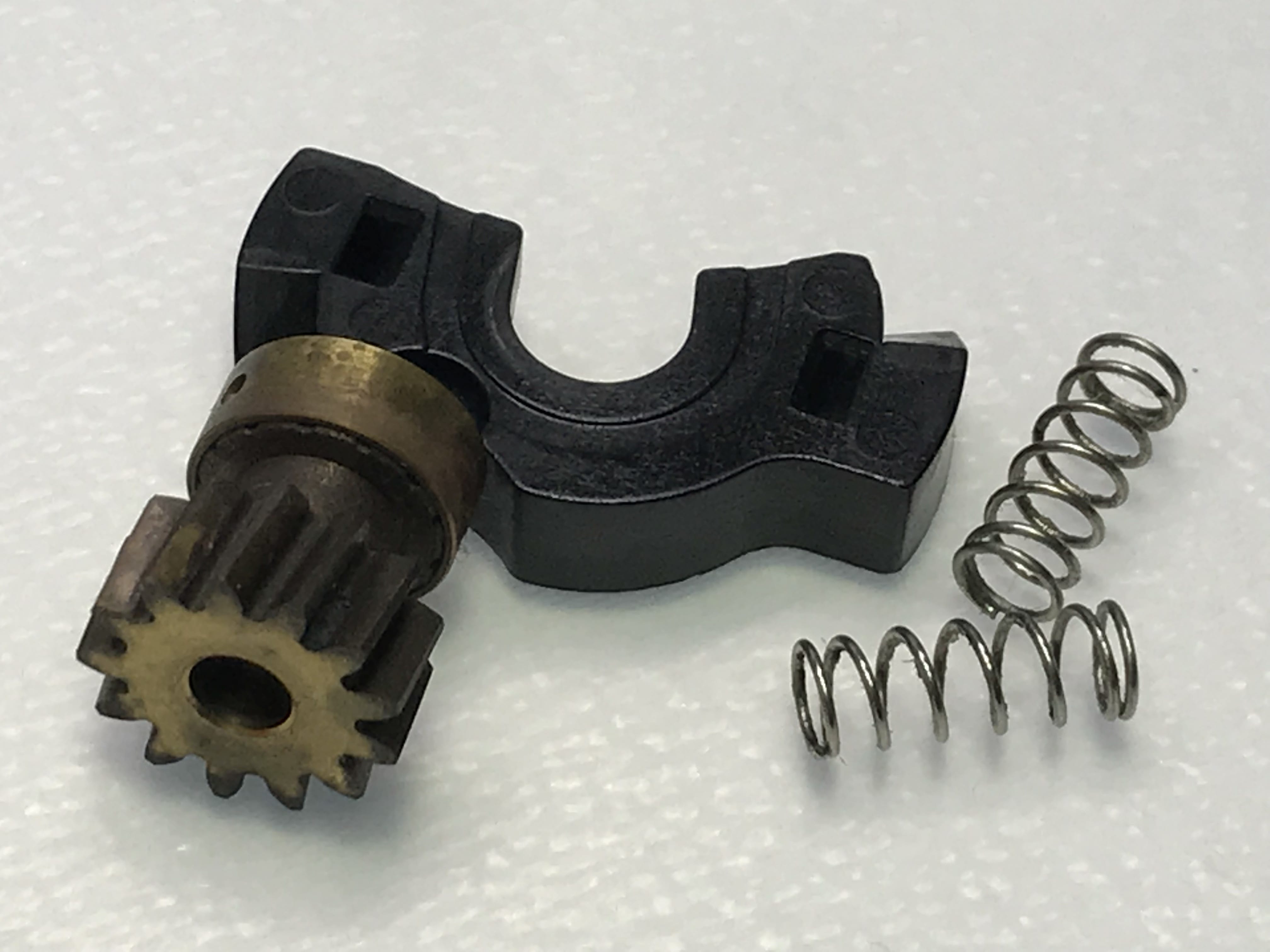

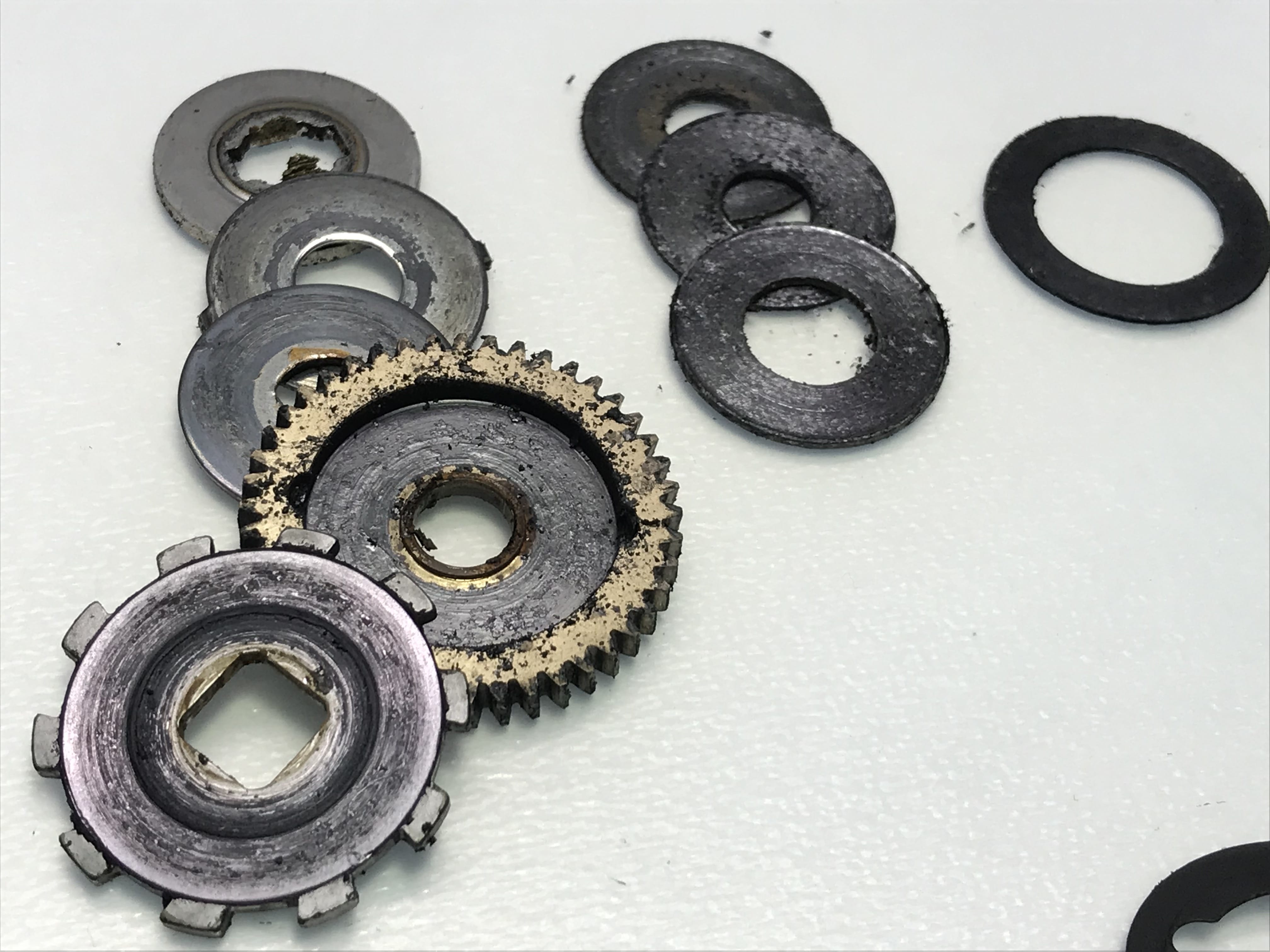

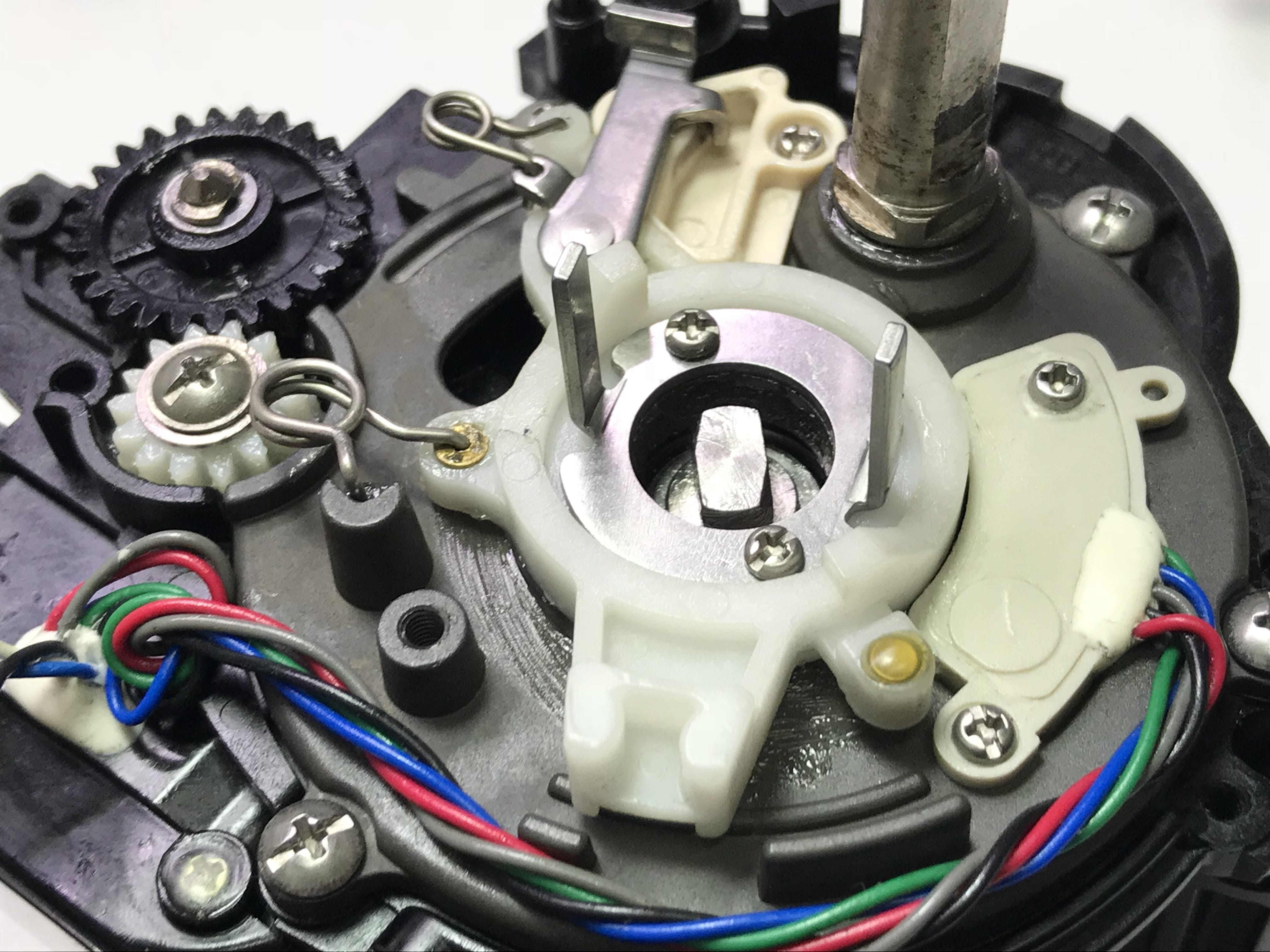

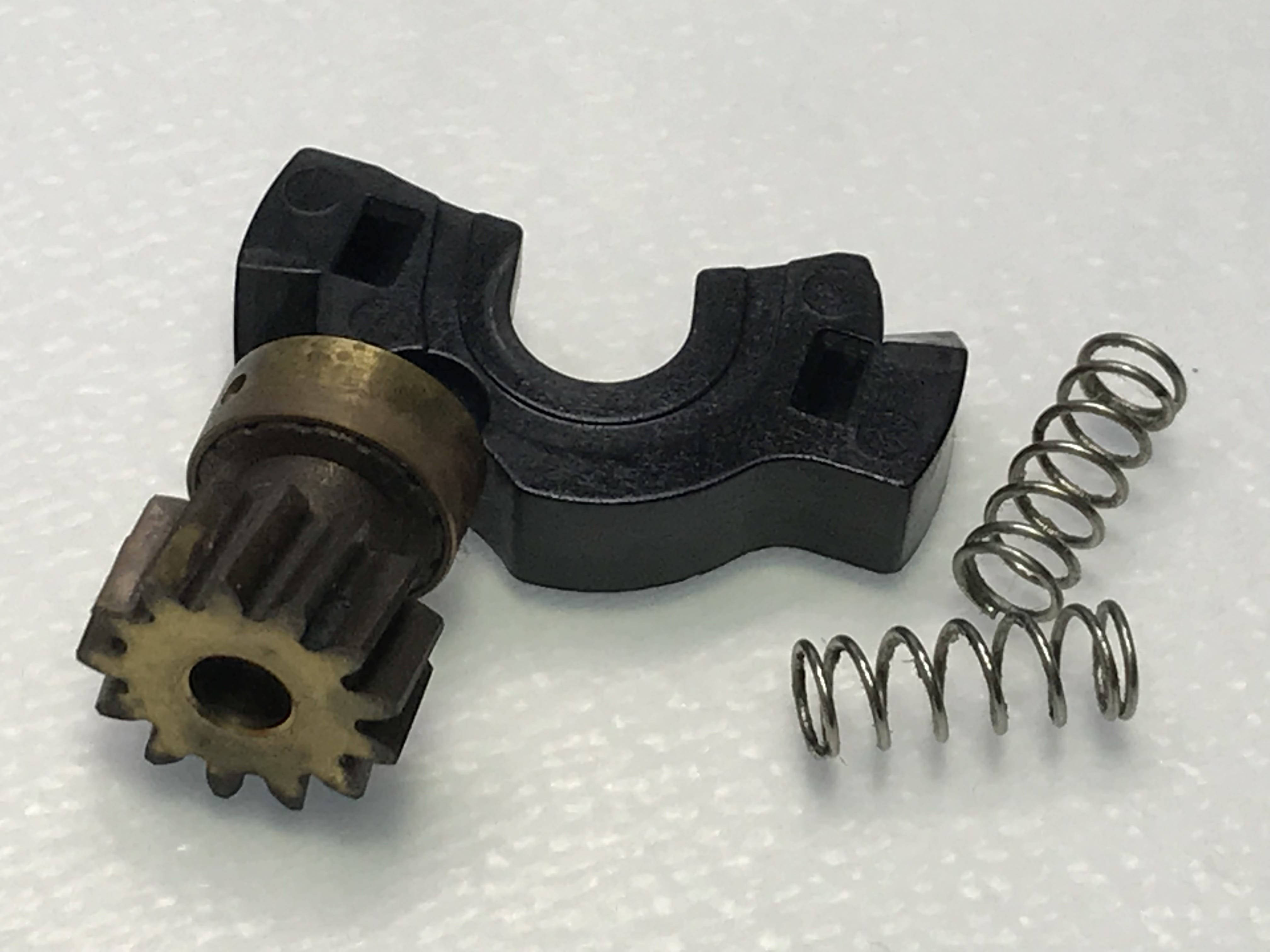

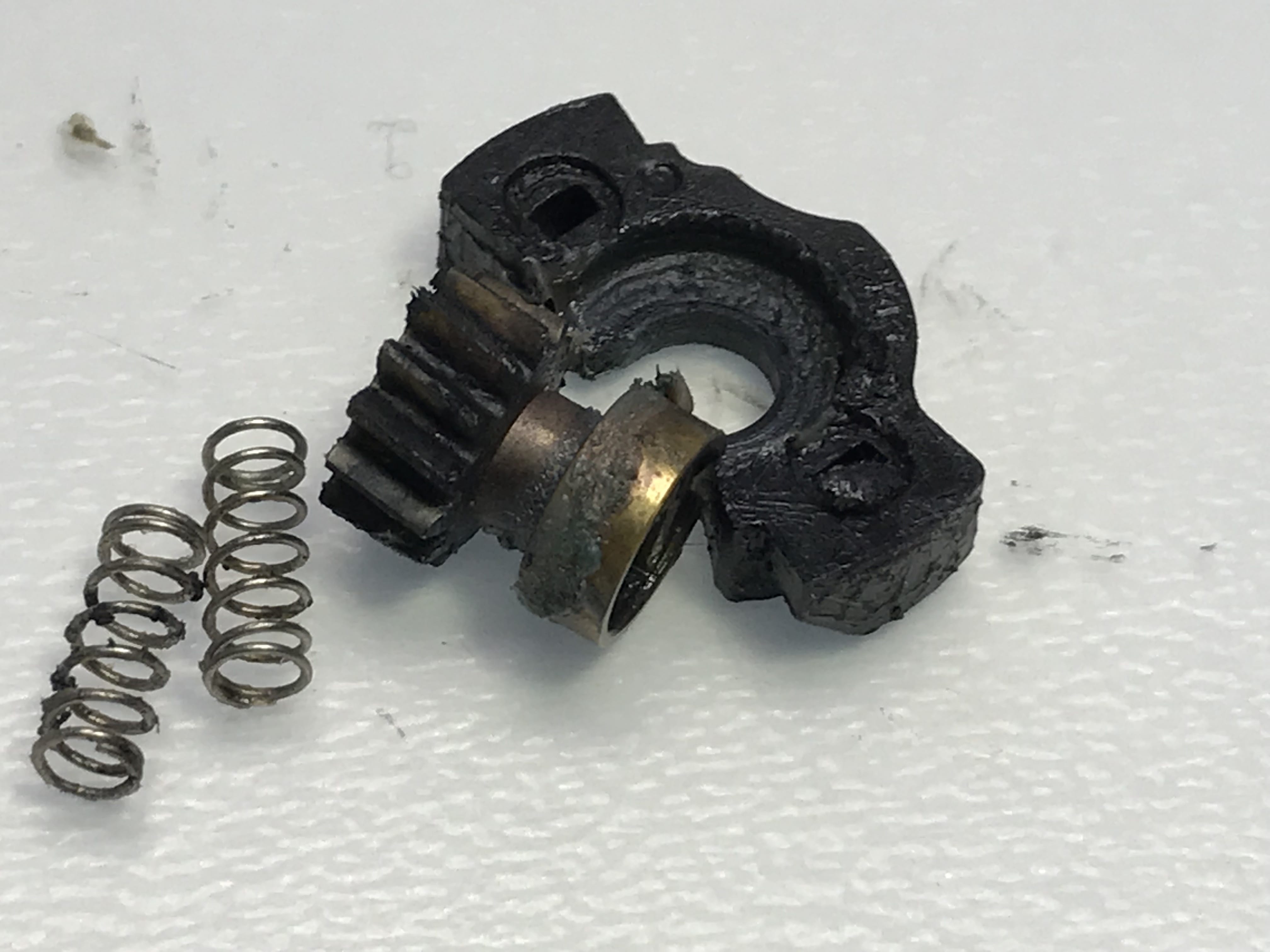

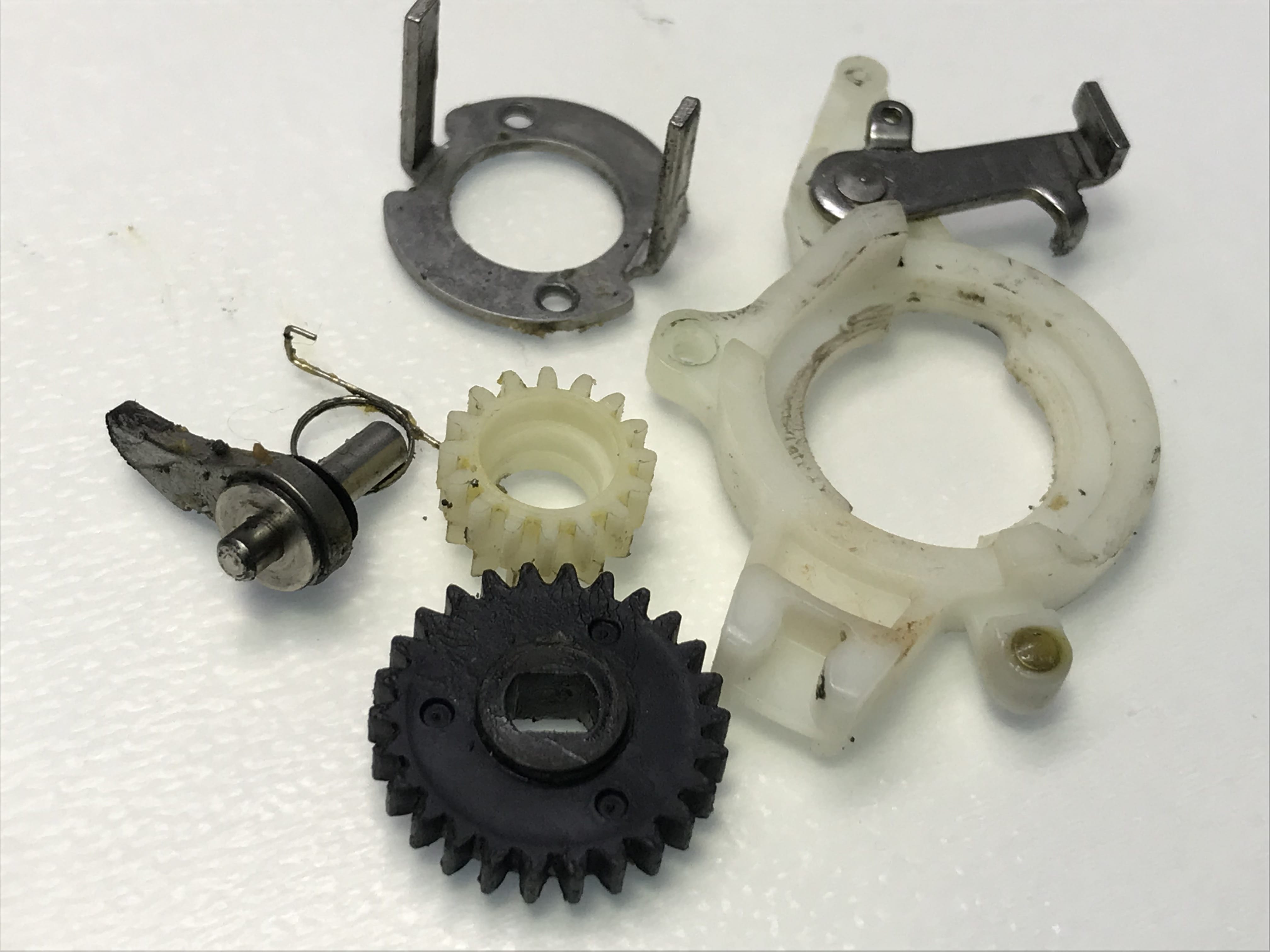

조그만한 기어들도 전부 조립합니다.

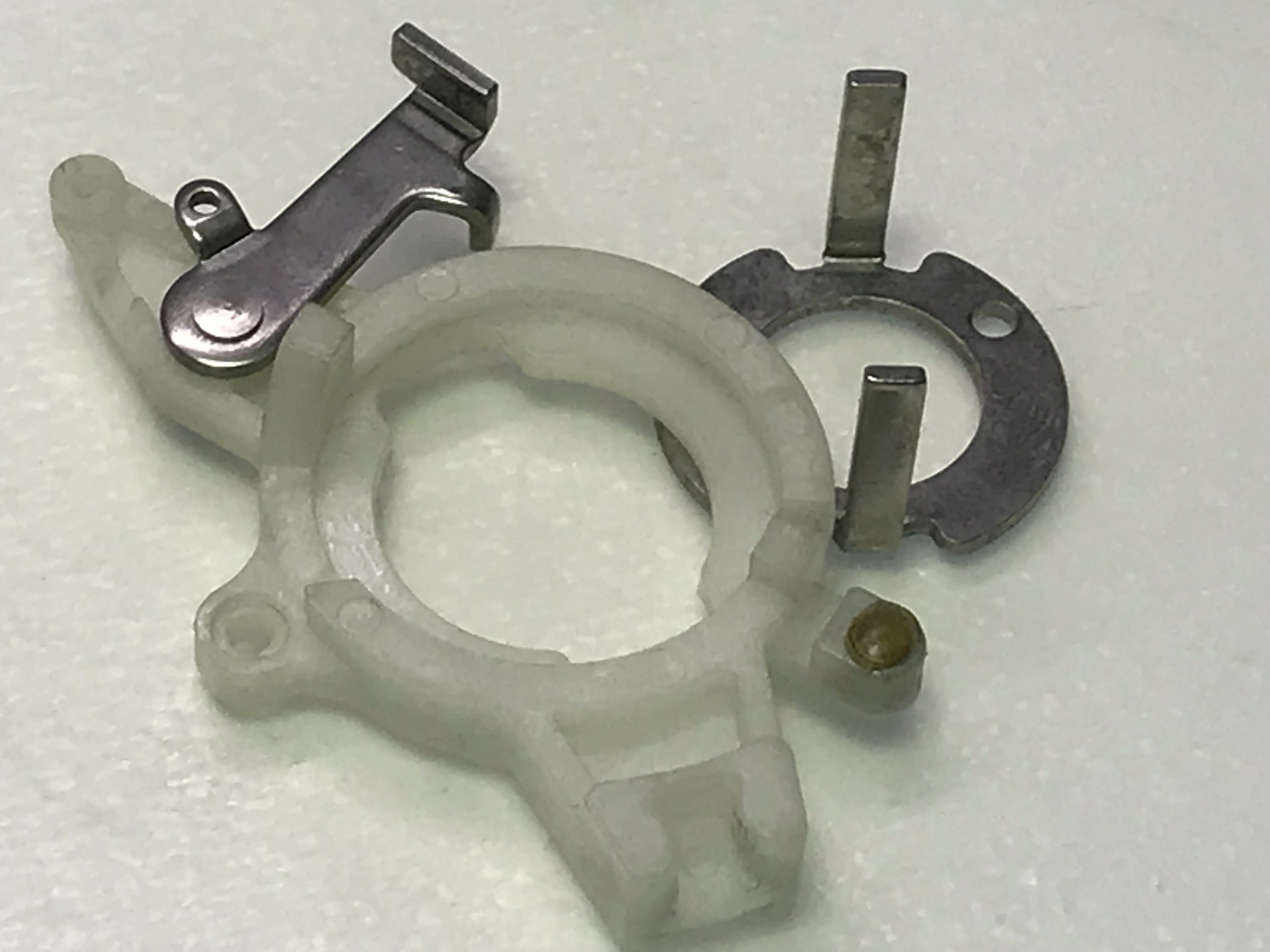

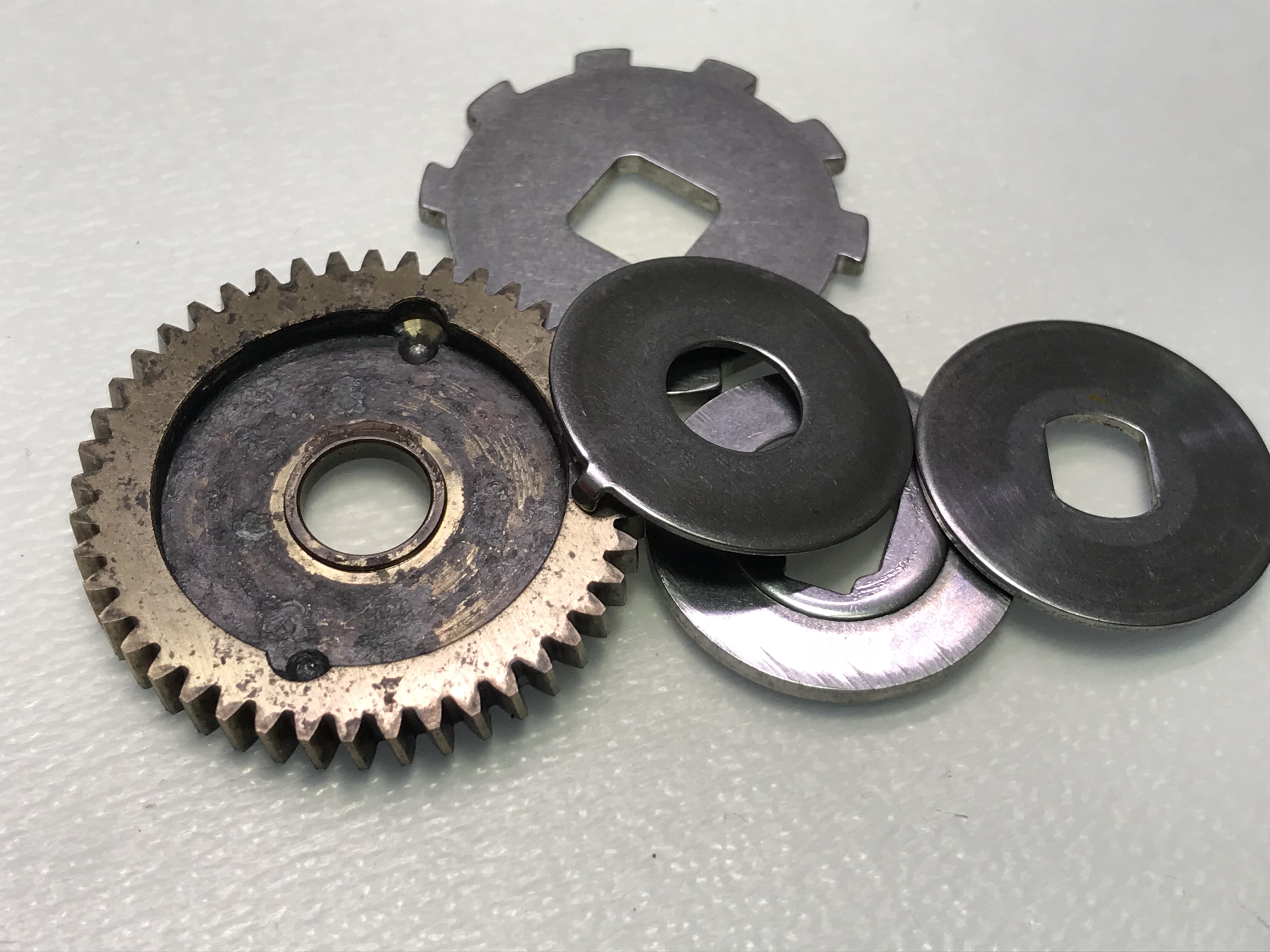

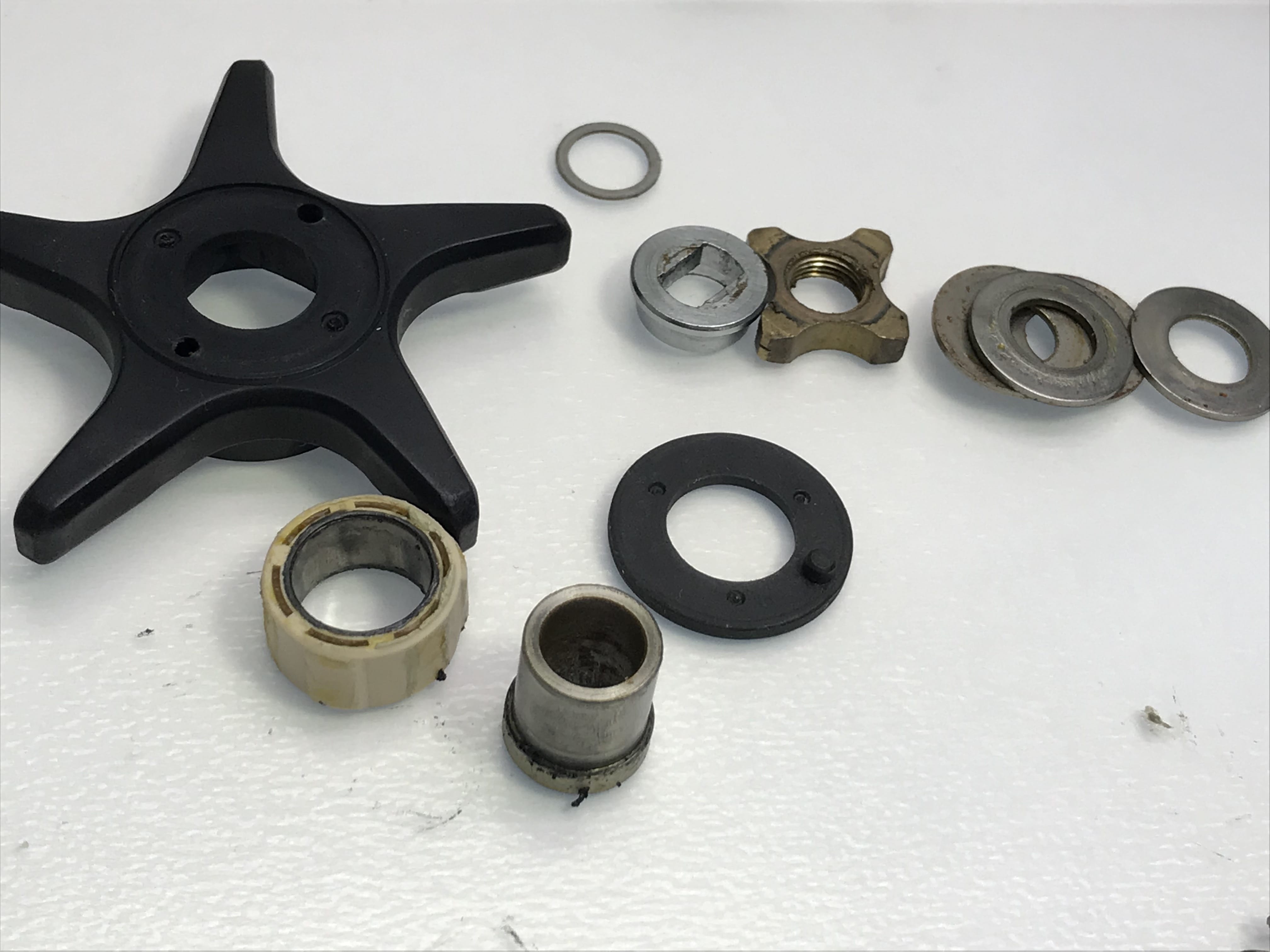

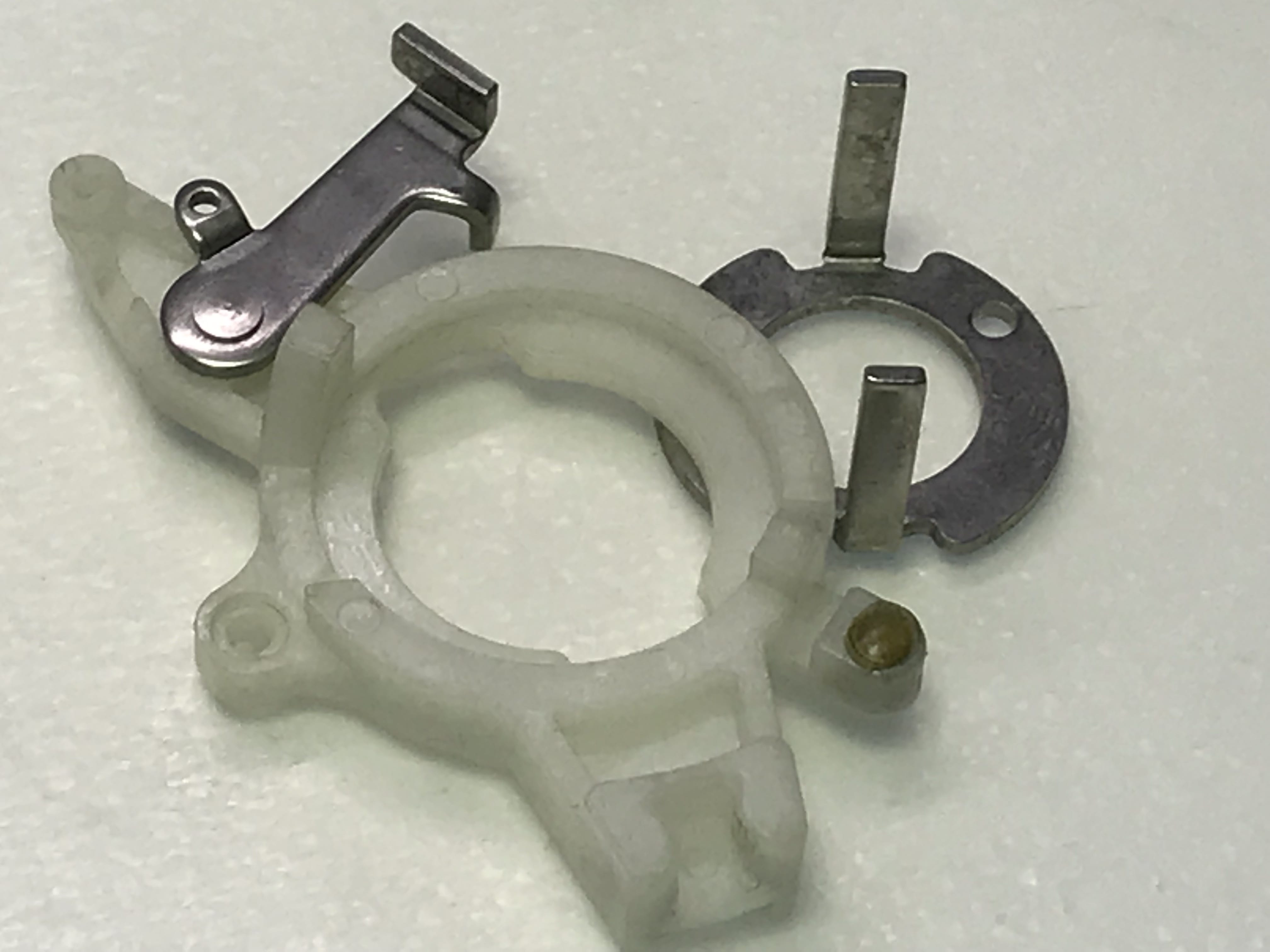

부속들 세척 잘 됐는지 확인 사진 과 함께 조립 합니다.

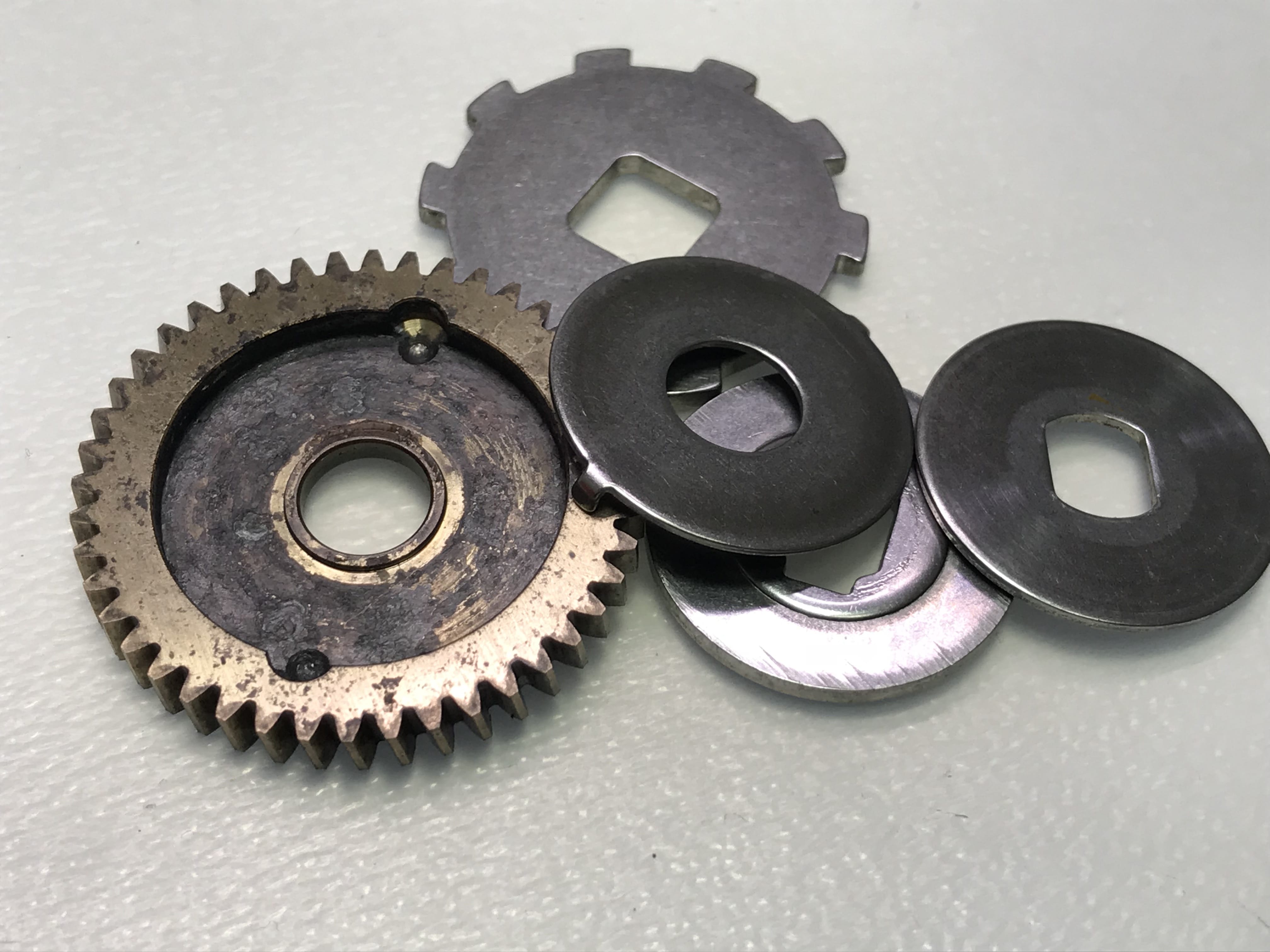

마스터기어 피니언기어 아직 좋습니다.

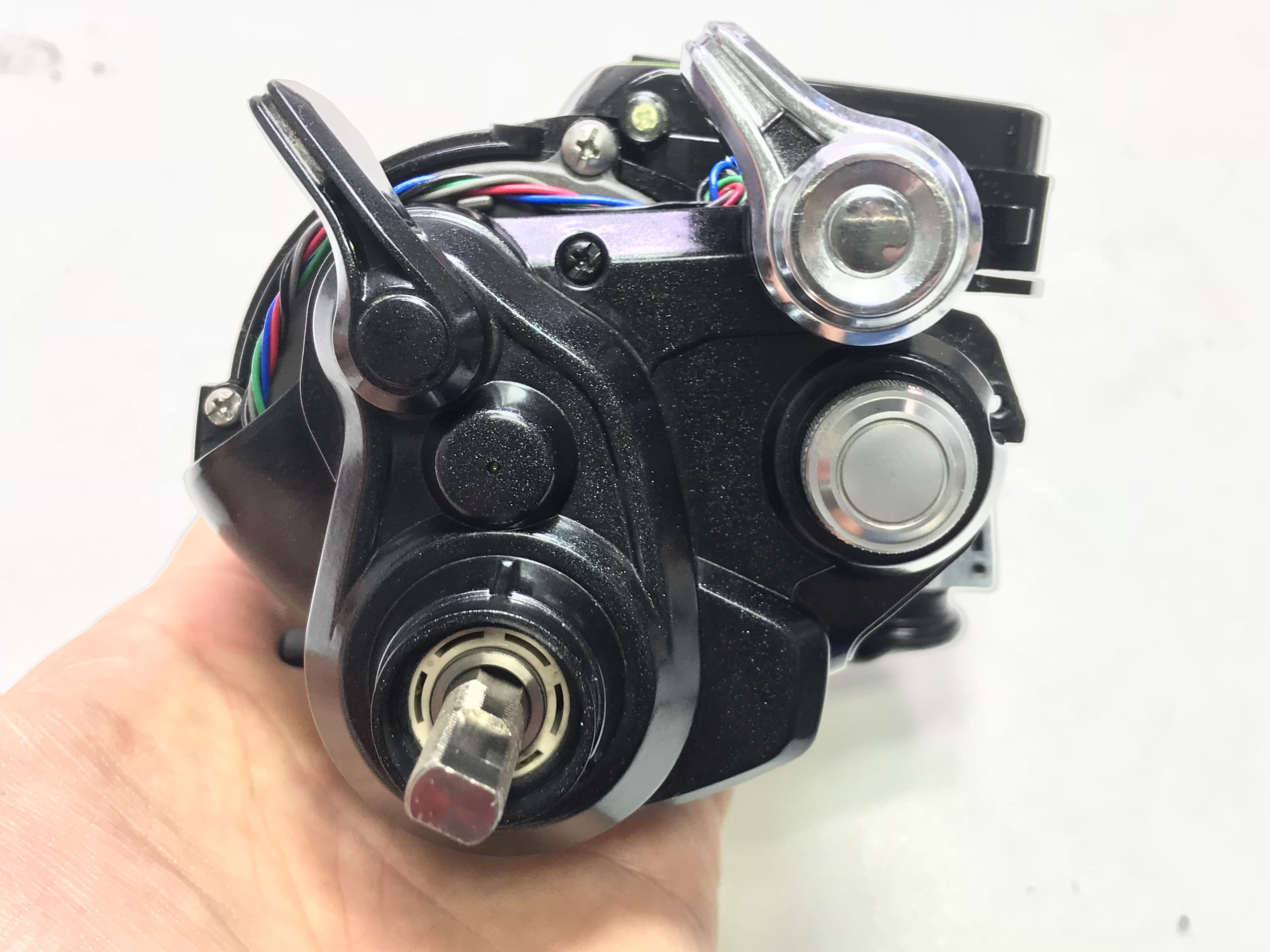

내부 전동릴오버홀 및 조립 완료 합니다.
어떤 분들은 전동릴세척 후 구리스,오일 너무 없다고 하는데요~
저는 최대한 깔끔하게 해드리고 싶어서 인증 사진 후 각각 부위에 맞는 구리스를 바르고 있습니다.
많치도 않고 적지도 않게 적정량을 유지하며 바르고 넣어 드립니다.
베어링또한 저렴한 중국산 부터 일본산에 메이커가 굉장히 많습니다.
하지만 베어링은 항상 가장 좋은 회사제품을 고집하고 있으며 이유는 릴수리 후 제차 수리하는 걸 방지 합니다.
부속또한 정품만 사용하고 있어서 2~3번 수리할일이 없습니다.

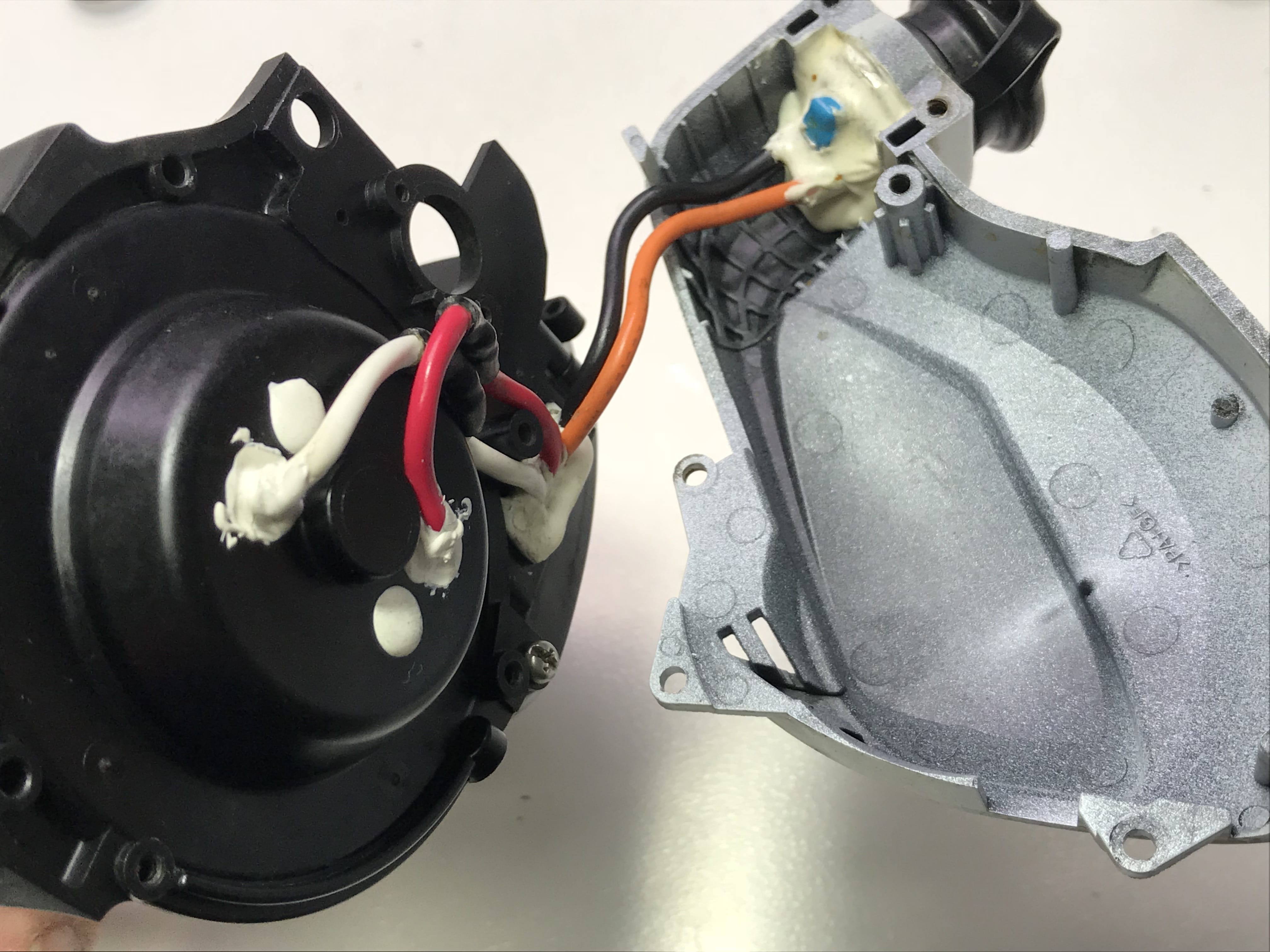

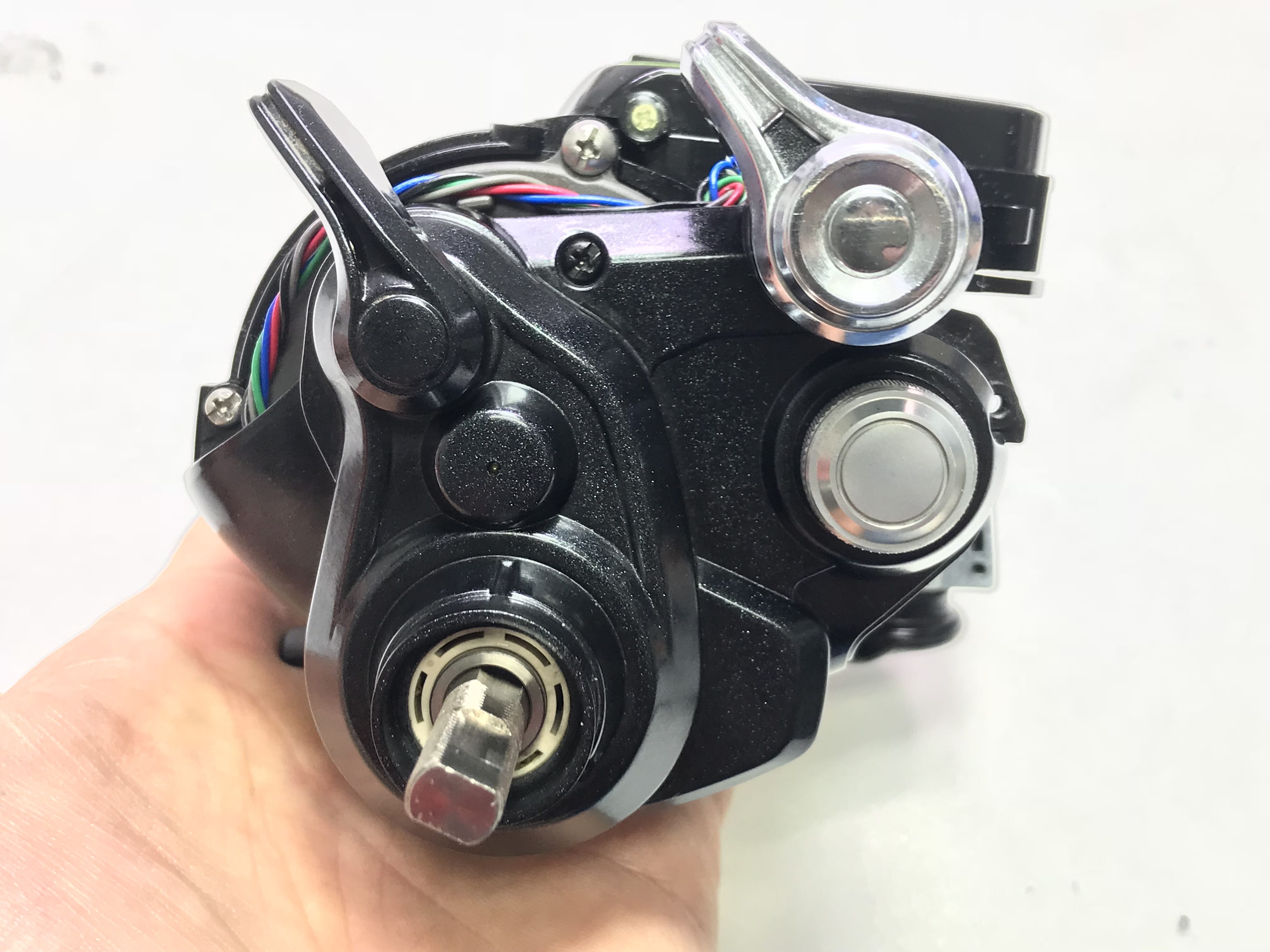

앞쪽 커버 옆쪽 커버 사진 입니다.
커버 조립 하고 인증샷 찍습니다.
시마노 13플레이즈 3000 전동릴세척,전동릴수리,전동릴오버홀,베어링교체 완료 합니다.
