시마노 04전동환 3000H , 08플레이즈 3000
전동릴세척 및 수리 의뢰 받았습니다.

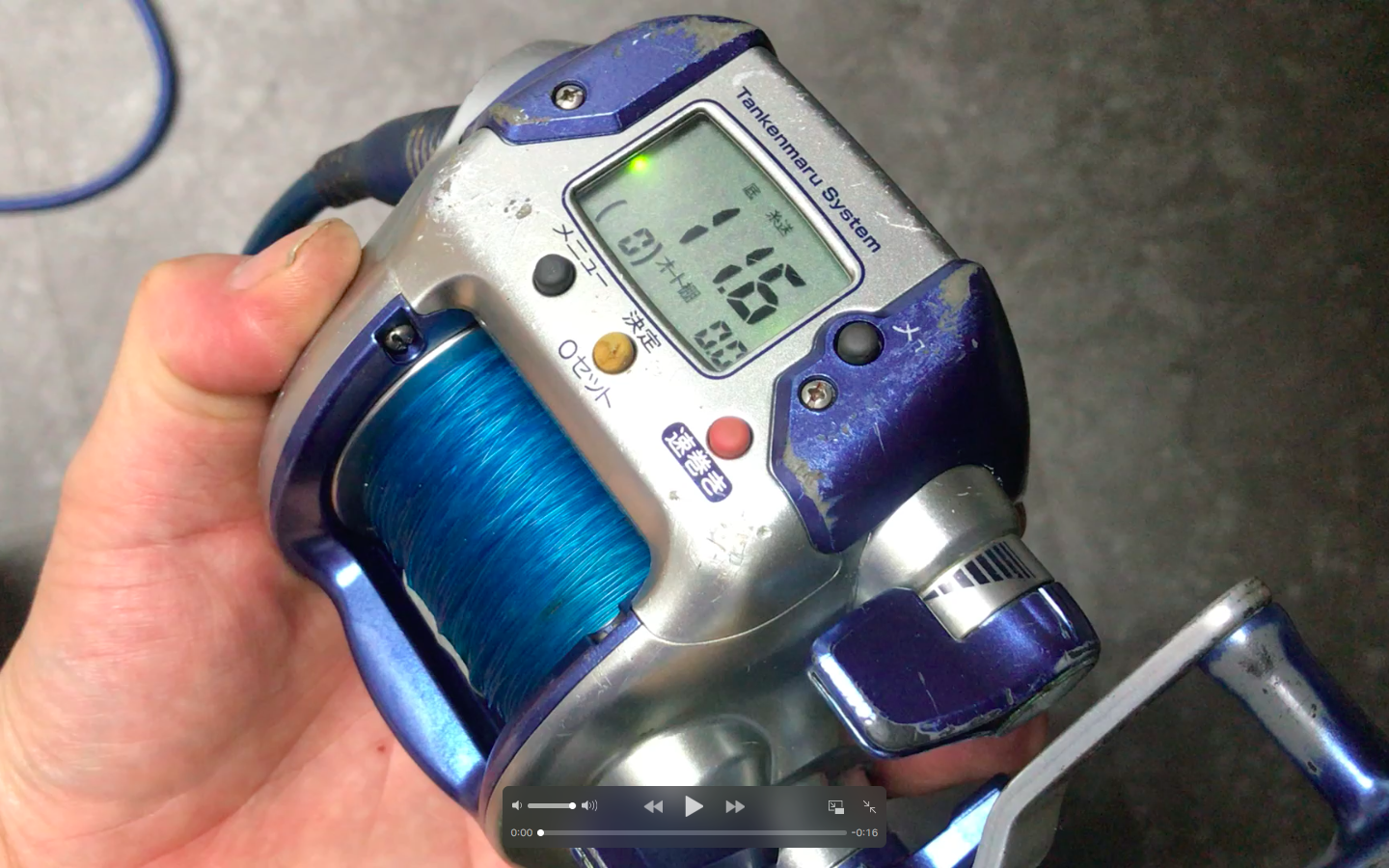

아래의 동영상은 입고시 상태 입니다.
소음 엄첨 많이 나고 있습니다.
04전동환 3000H 먼저 전동릴세척 진행 하겠습니다.
핸들부터 분해 들어갑니다.
핸들 노브가 거의 안돌아 가네요 ….
분해 해 보니 사진처럼 라인과오염된 물질들고 고착 심합니다.
원웨이클러치 사진처럼 부식으로인해 표면의 녹과 소음 원인입니다.
사진처럼 원웨클러치 교체 해야합니다.
내부 구리스들 전부 말랐네요….
고착들도 보입니다.
스풀위쪽의 베어링 녹과고착 입니다.
전혀 회전하지도 않네요…
스풀내부의 감속기어 구리스들도 오염 보이구요!
모터아래 대형베어링 녹과고착 입니다…교체 대상 입니다.
내부 전부 분해 했구요.
분해 완료 후 사진들 입니다.
오염이 심해서 장갑끼고 했습니다. ㅎㅎ
모터까지 전부 분해하고 베어링꺼내고 주위 사진들 입니다.
모터 구동부들도 오염이 심하네요 .
뿌리는 구리스 흔적들도 보입니다.
04전동환 3000H 전동릴세척 완료 했습니다.
레벨와인더 와 웜기어샤프트축 등 부속들은 상태 양호합니다.
레벨와인더 아래의 부속 조립하니 크랙이 보입니다.
바로 사무실에 있는 부속으로 교체 합니다.
레벨와인더와 다른 부속들 조립하면서 확인 합니다.
모터아래의 오픈형대형베어링은 DD형으로 교체 합니다.
세척완료한 앞쪽 커버 조립하고 완료 합니다.
스풀 과 감속기어 오버홀후 상태 양호합니다.
부속들 이상없어서 조립들어갑니다.
부속들 이상없어서 조립들어갑니다.
피니언기어 드라이브기어는 자세히 보면 손상이 쫌 있습니다.
아마 조립 후 소음과진동 생길 듯 하네요~
전동릴세척후 조립 완료 합니다.
릴수리 할때가 보이네요~
아래의 배선이 오래되서 삭고 특별히 힘을 주지 않아도
끊어지고 문제가 생기네요~
사진처럼 배선작업을 다시 했습니다.
내부배선수리 완료 후 사이드커버 조립하고 90% 완료 합니다.
오염심했던 핸들노브 날카로운 공구로 정리 하고 세척 했습니다.
시마노 04전동환 3000H,전동릴세척,전동릴수리,오버홀,베어링교체,내부배선수리 완료 합니다.
전동릴세척 및 내부배선수리 후 동영상 추가 합니다.
인천송도 릴수리 하는 라이브피싱 입니다.
